在宾大呆了一年，跟教授Ali学了许多关于线稿的出图经验。个人总结了最快，最实用，最戏剧性的出图方式：流氓出图法，在此与大家分享。
定义
绕开Rhino，AI等矢量线稿软件，直接用Photoshop的钢笔工具画线稿，经过一系列的PS内部操作调整线型，从而获得一张效果更好，用时更短的图纸。
必要性
1.快：绘制同样工作量的线稿图纸用时为传统出图法的1/2-1/10，对于赶图期的各位来说是一个不错的选择。
2.可控性强：在PS中即时查看整体图纸各部分轻重，方便大效果把控。有个人风格，可能性无限。
3.流畅：省去矢量软件每一条线条的坐标记录，电脑顺畅，心情愉快。
要求
大胆操纵图面效果，细心卡住肉眼极限。
过程
1.把建好的模型（没有也可以）在Rhino或Sketchup里截图，导入PS。
2. 保留可用截图线条（没有也可以），在此基础上绘制看线和墙线。
3.绘制表达纵深方向的contour线条。
4.加入阴影材质等装饰性因素。
5.加入家具。
实例讲解

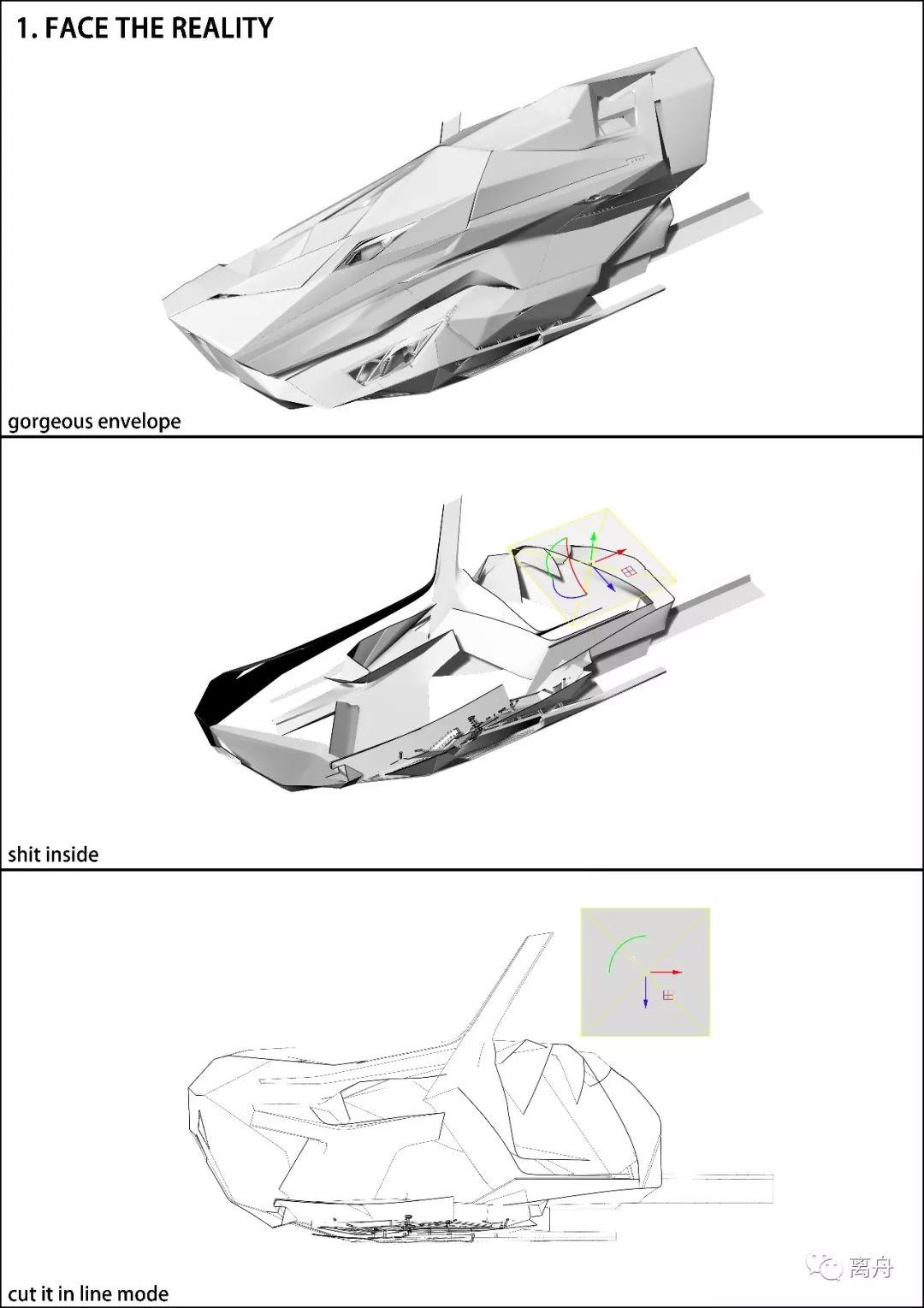

1. 直面现实
这是一个在Maya里建好，导入Rhino后的模型。这个方案是由立面和外表皮为出发点生成的，所以当我们用clippingplane命令切开后，可以看到内部空间异常惨不忍睹。

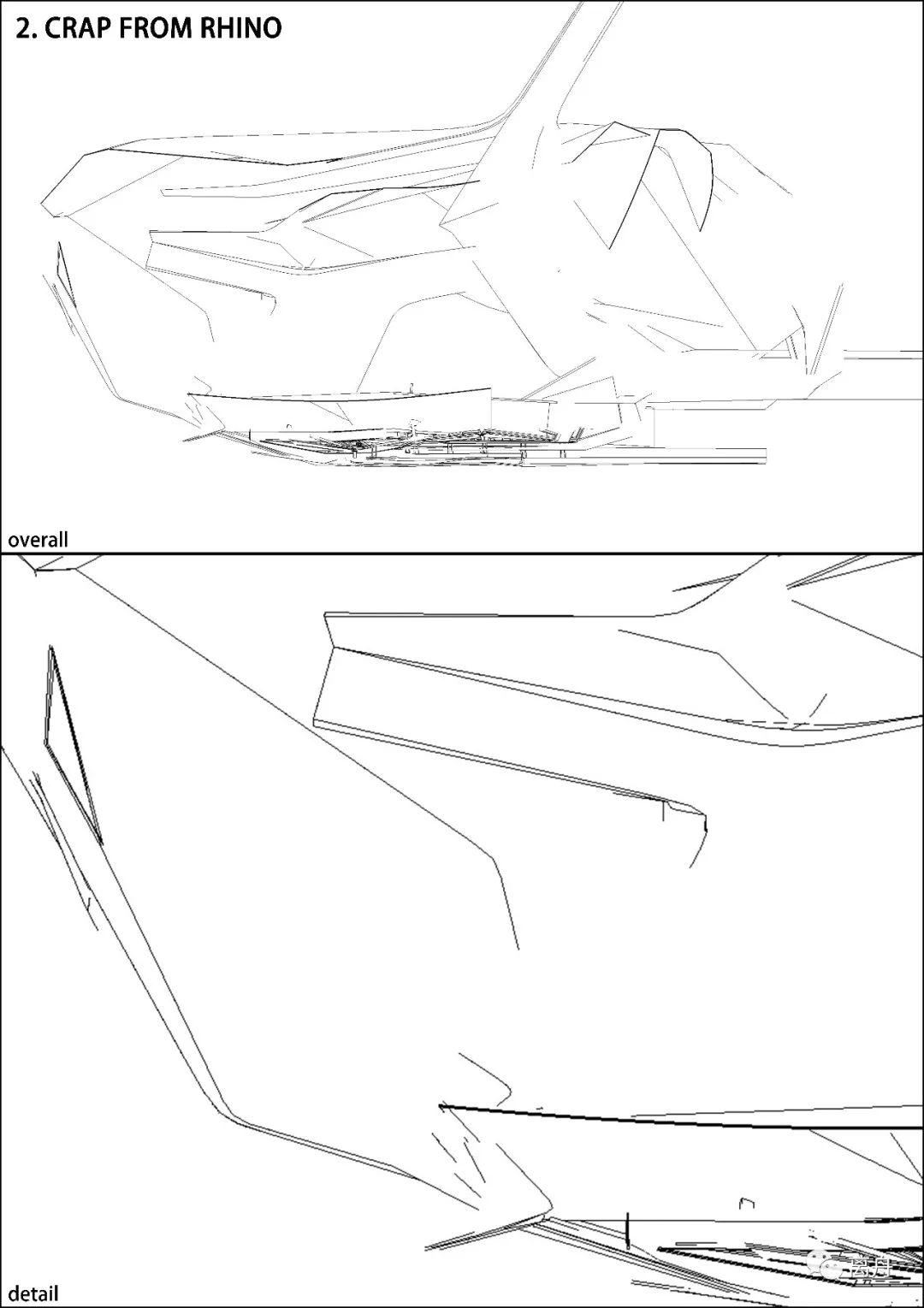

2. 导出Rhino
在Rhino里将视角调整为top，将显示模式调整为纯线稿。输入-ViewCaptureToFile 命令，将截图分辨率设置为10000x5000，scale设定为3，得到一张线稿非常细的底图。（这里为了看清线条，我设置的是4000x2000，scale=1）

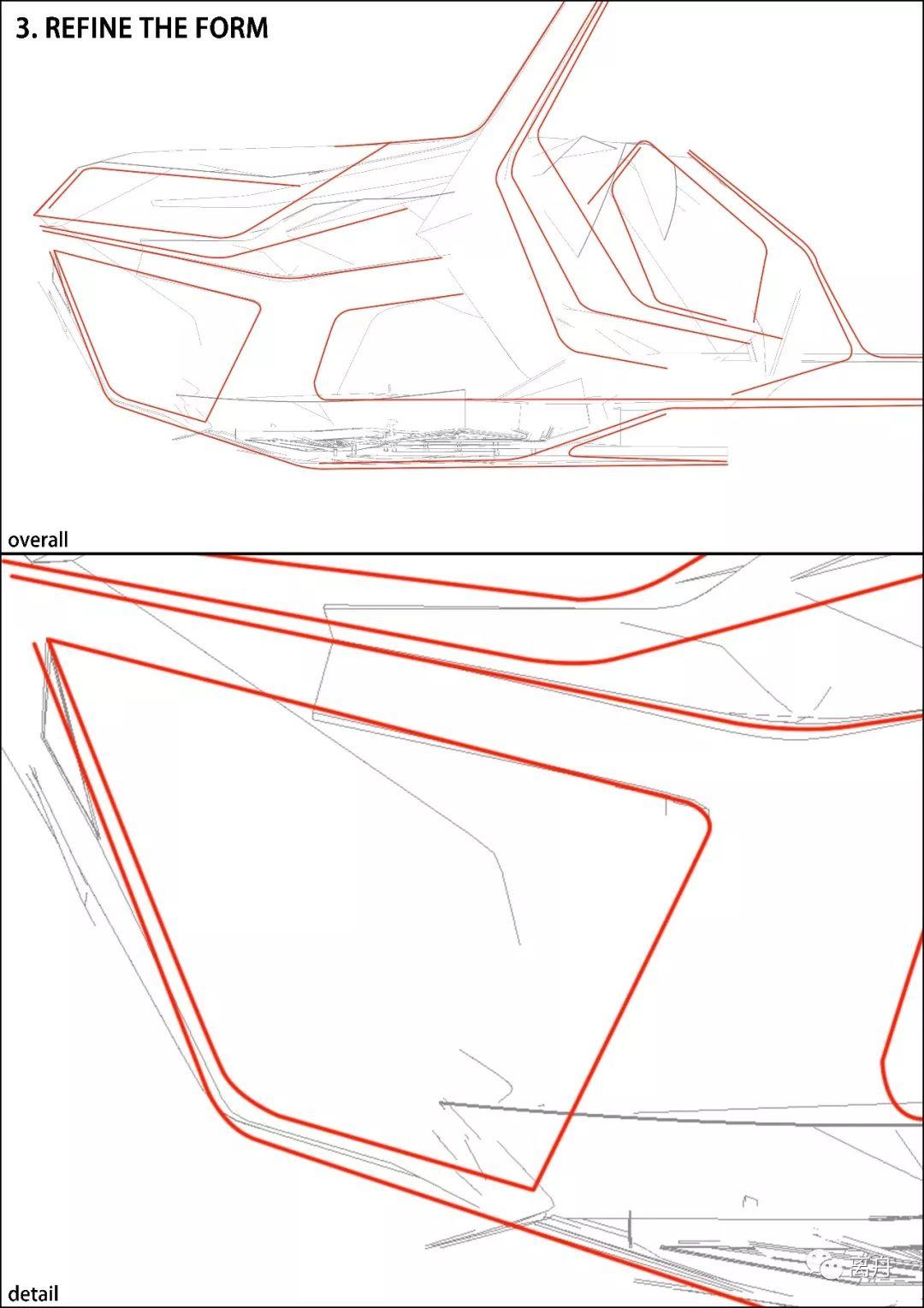

3. 提炼形态
现在有两条路：如果你的底图好看，规整，可以作为成图的一部分的，可以在底图上修改线条，调整线型，加上墙线，阴影等等。如果你的底图不好看的（比如我这张），那么现在要做的是把它拖入到新建的分辨率不低于10000x5000 300dpi的PS文件里面，新建一个图层，然后用钢笔工具提取最主要的线条动态加以绘制，并补完整体的形体线条。整个图面要完整流畅，不用过多思考建筑的空间，功能，流线等等，而是把它当做一幅画来对待。（这里我们的方案是关于layering的，所以有很多靠的很近的墙，又因为它是要进车的，所以会有很多狭长的通道）
4.绘制看线
绘制看线图时先选择画笔工具，将笔刷调为圆形，宽度尽量小，然后用钢笔工具绘制完路径后，选择用画笔描边。如果得到的线条在后期觉得过细，可以将这个线稿图层复制四个，图像模式选为正片叠底，分别在原图层的原位置向上下左右移动适当距离使整体变粗；如果得到的线条在后期觉得过粗，降低透明度即可（经验证明线条在很小的宽度打印出来后，更低的透明度和更窄的线宽没有肉眼区别）。
5.绘制墙线
提取看线图的主要线条来作为墙线，用钢笔工具建立路径并描边加粗（这里建议不要选用过于粗的线型，因为细线改粗线容易，粗线改细线容易暴露瑕疵）。这时候要充分考虑功能，尺度，流线等等。下图为得到的墙线图。
6.结合线稿
将看线图和墙线图放在一起，修改有冲突矛盾的地方。由于我们设计的是斜墙，所以每一堵墙都要向远离视平面方向延展，表现空间的纵深感。

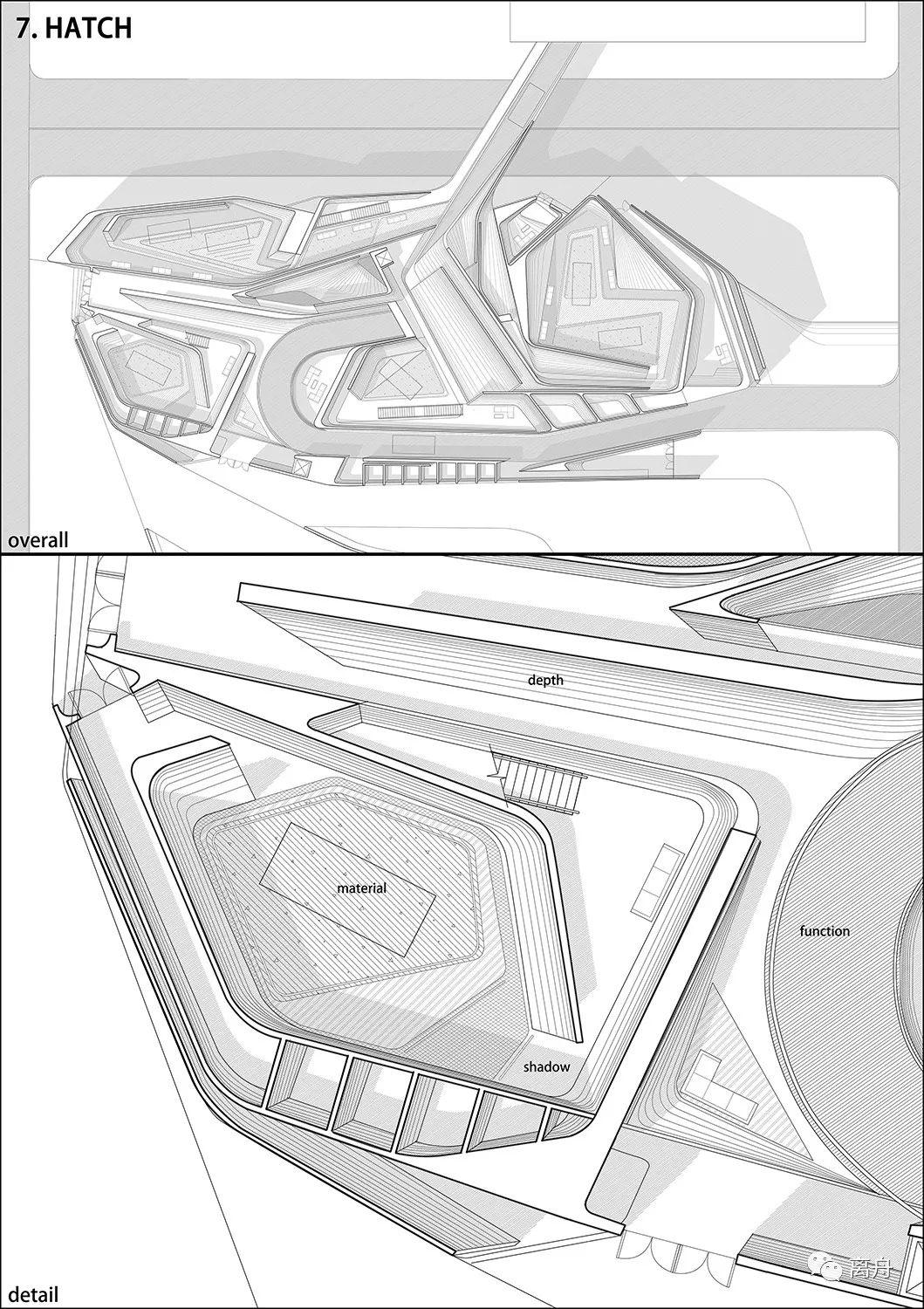

7.填充线稿

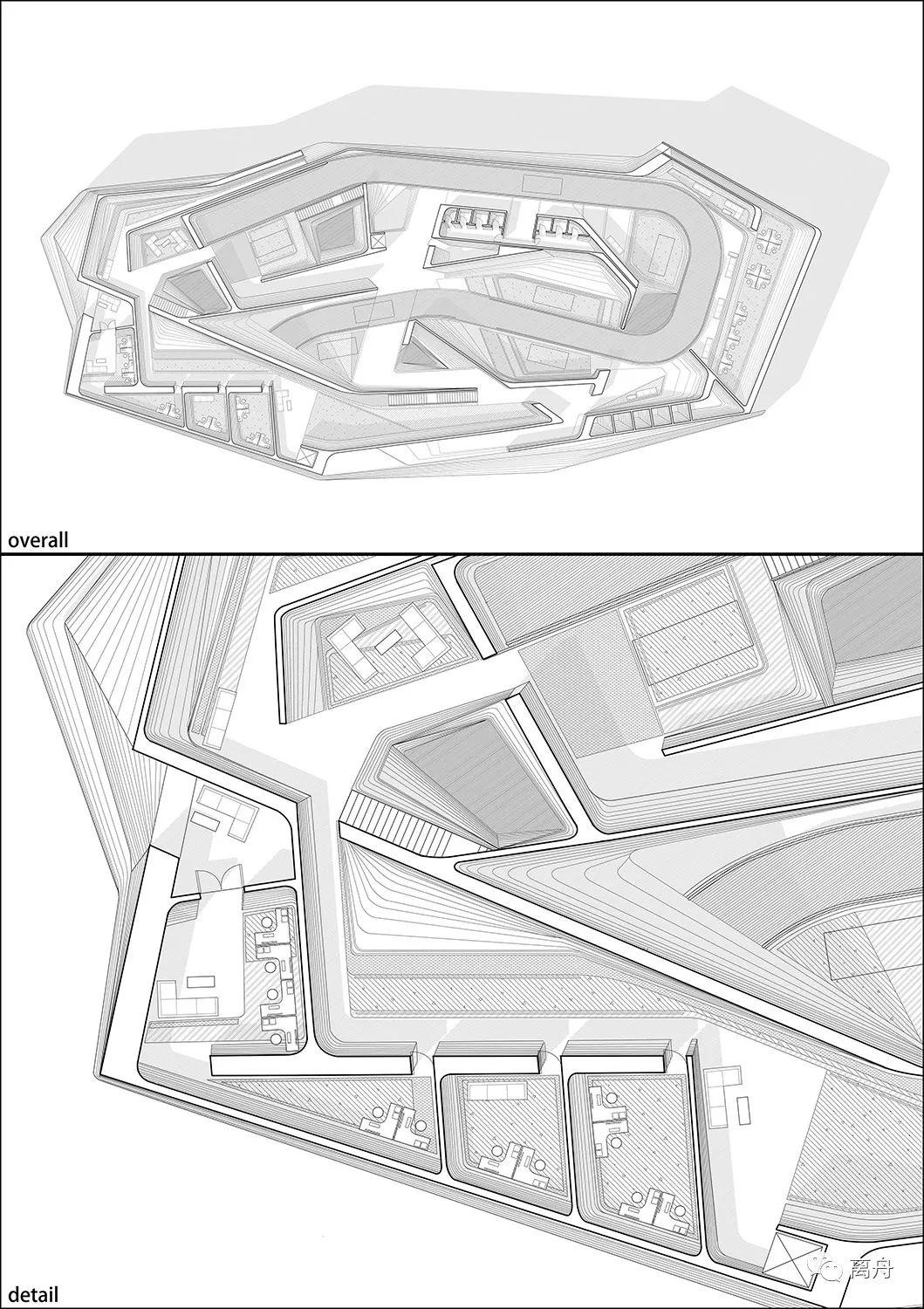

用ps的复制线条的方法制作斜线成为填充，分别表现空间纵深感（depth），功能分区（function），材质（material），阴影（shadow）。其中depth线条得一条一条手动画，看起来多，熟练后非常快，可以随心所欲地渐变，转折，倒圆角等等。Oh yeah， 完成！

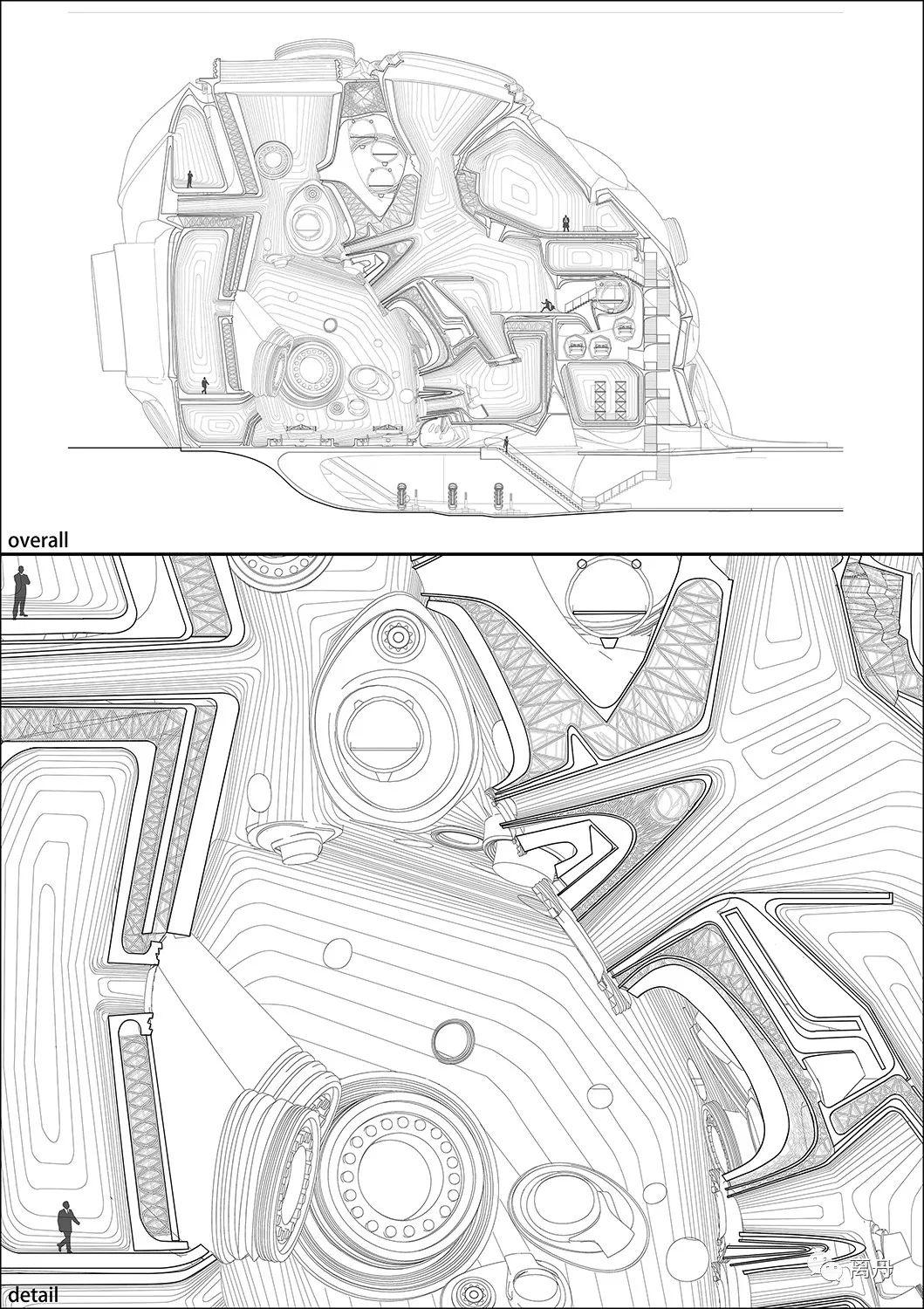

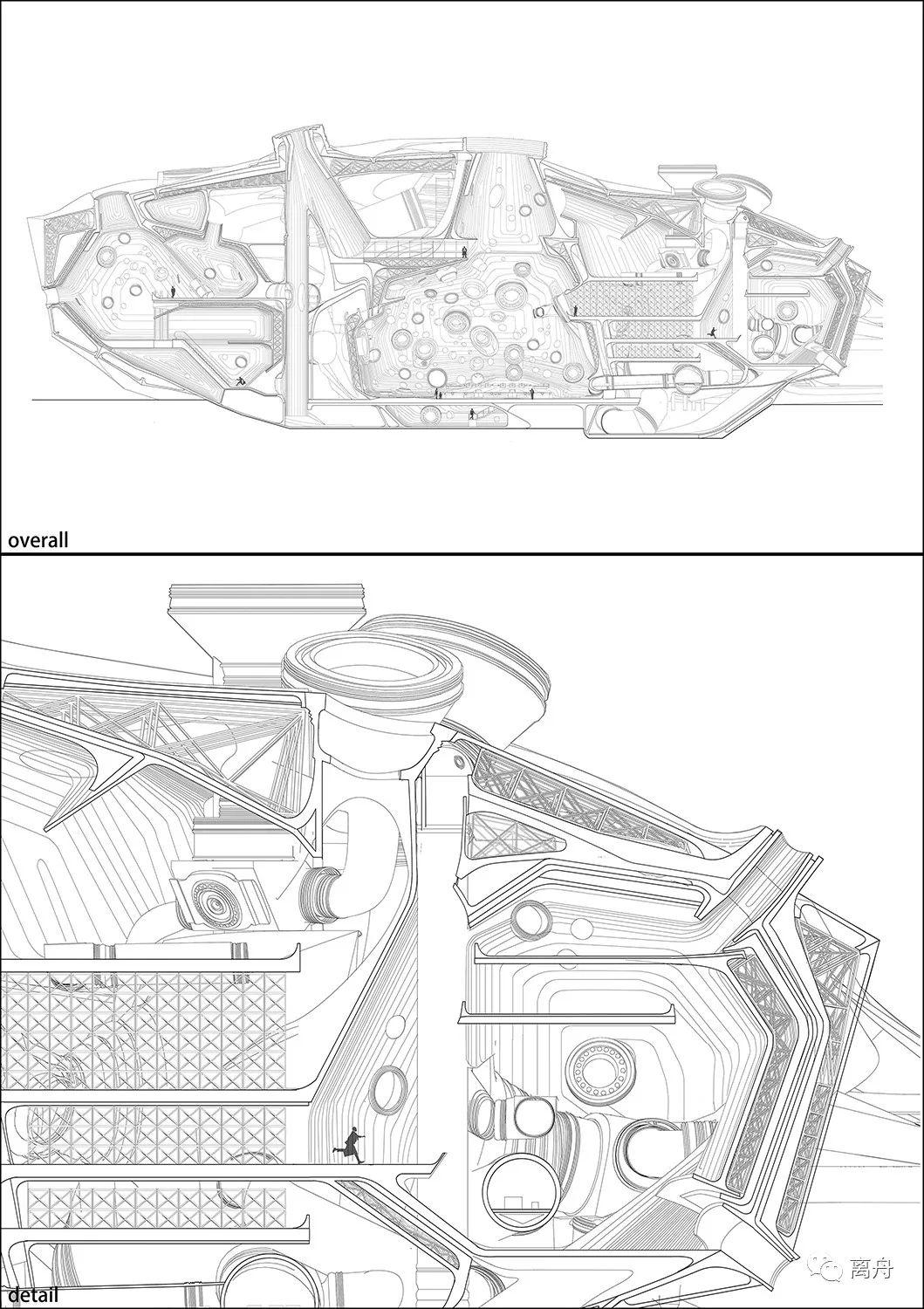

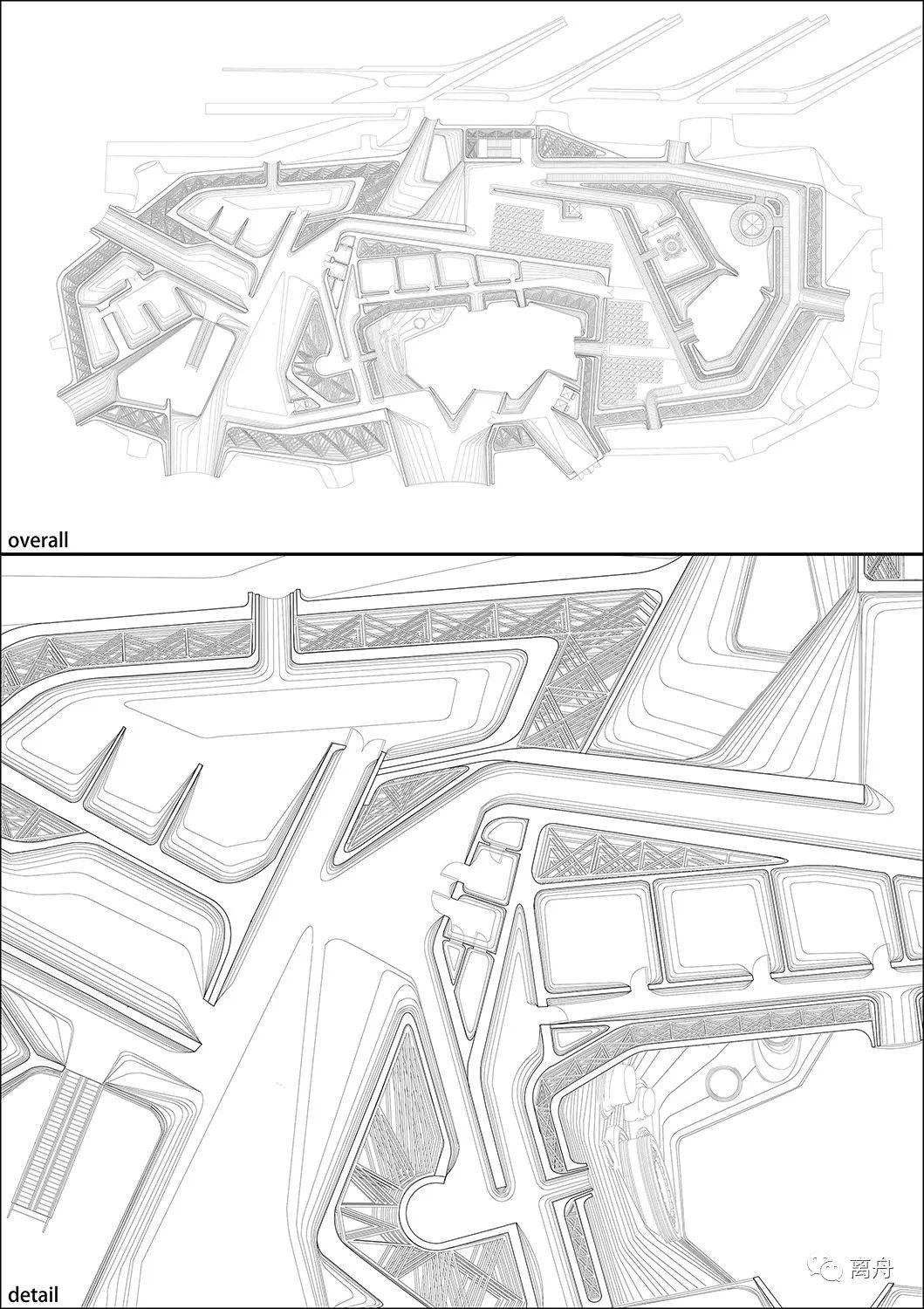

更多流氓出图法实例
其实，流氓出图法一点都不流氓。它甚至比正常的画图方式需要更多的耐心和掌控力。但是一旦熟练掌握，无论对于建筑图纸还是绘画都有很大的效率提升。（当然，软件的基本功还是不能丢的！）这个个人总结的偏方旨在传达一个重要的思想：画图时要掌控图纸，而不是被它操纵。特别是对于偏向于艺术和美学的Studio，把图当图来画，而不是当建筑来画，能够获得不少意外的惊喜。
祝画图愉快！
