“天佑花莲”
供稿公众号 | 哲设计

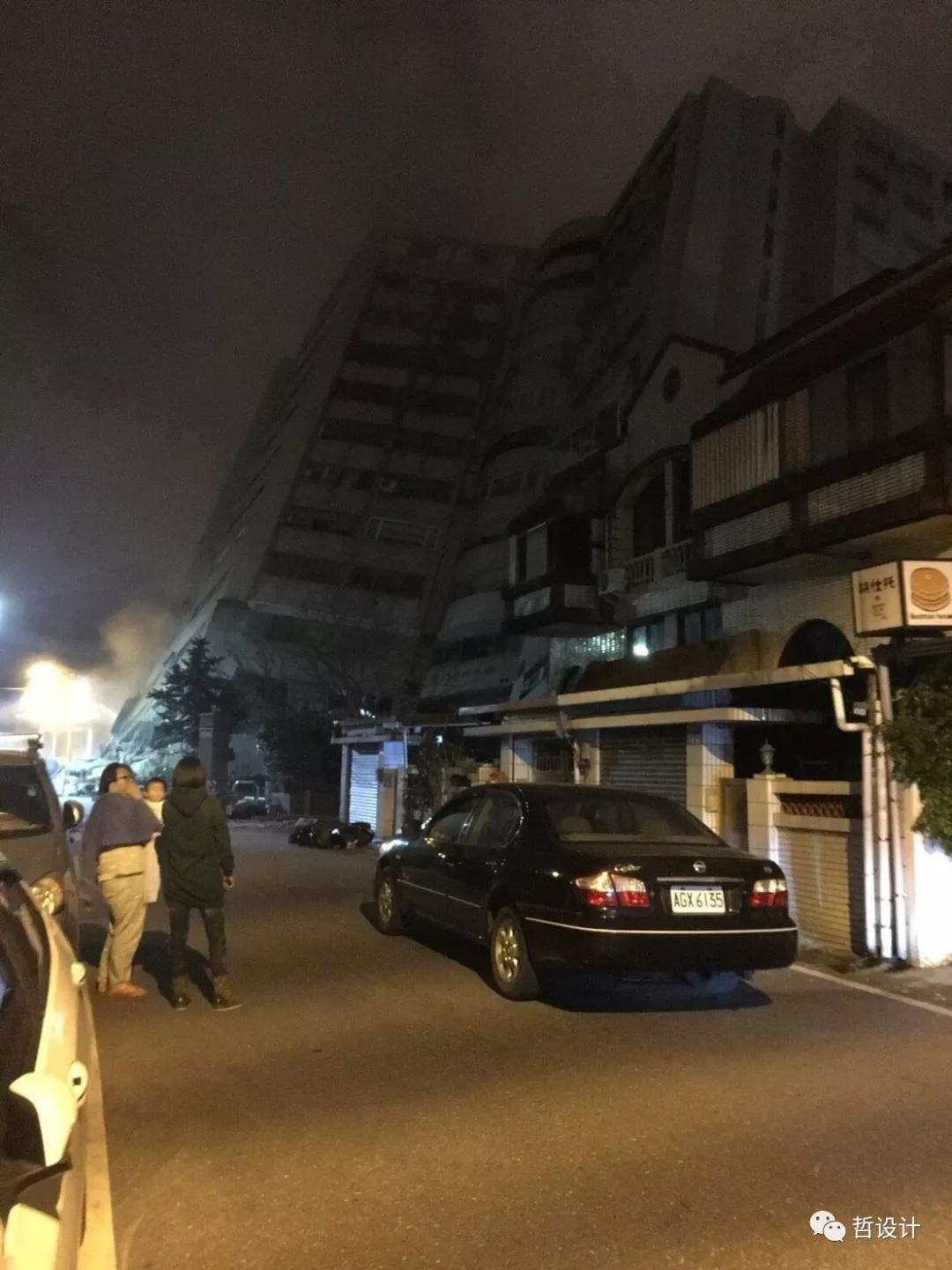

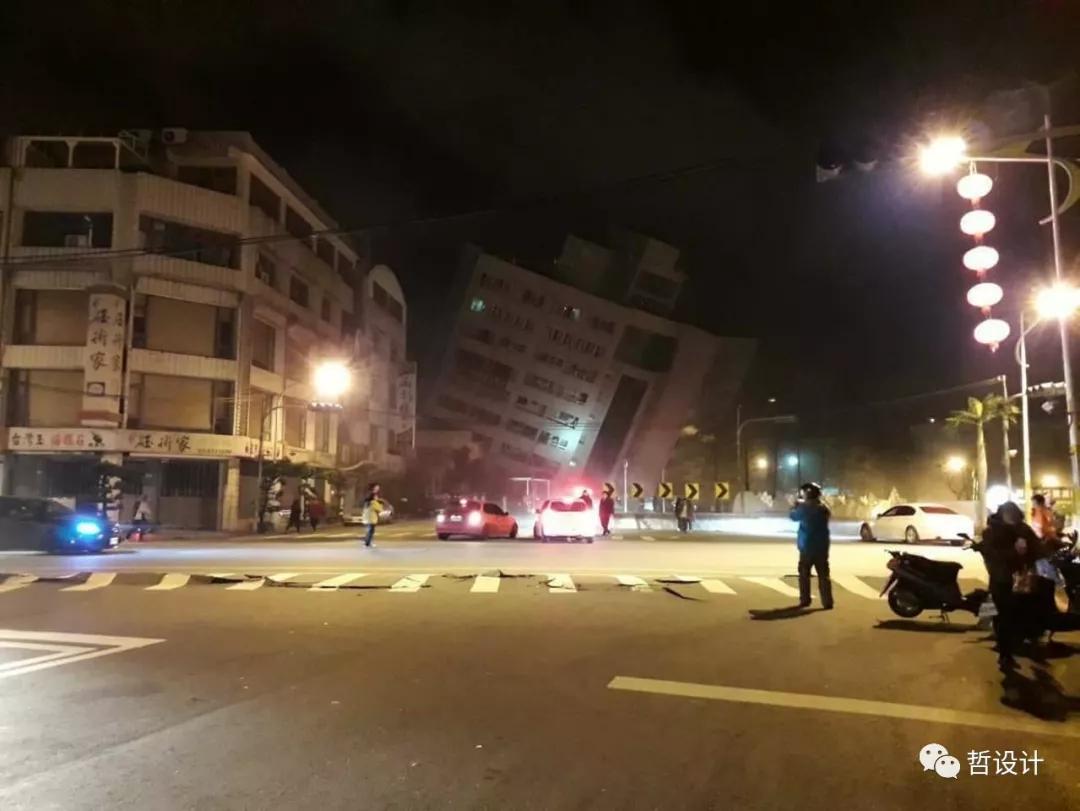

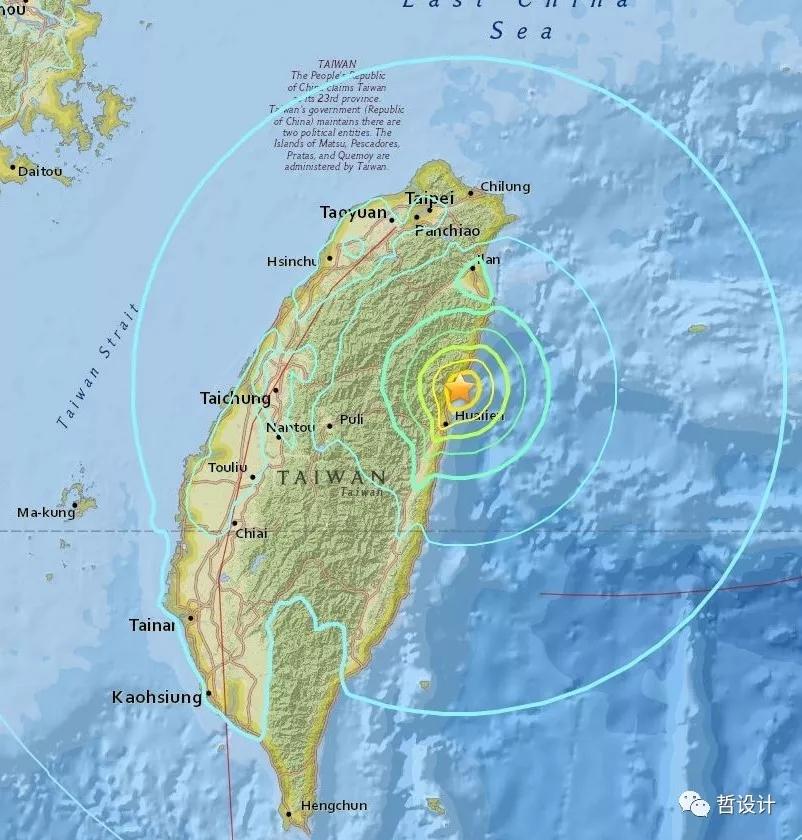

据中国地震台网正式测定：2018年2月6日23时50分，在台湾花莲县附近海域发生6.5级地震，震源深度11公里。美国USGS提供的数据显示，震中MMI烈度为VII度（下图）。台湾省消防署2月8日凌晨表示，地震已造成花莲市统帅大饭店倒塌，商校街2号旅店发生倾斜（中央广播电台2月7日凌晨0:22讯）。
来源：USGS

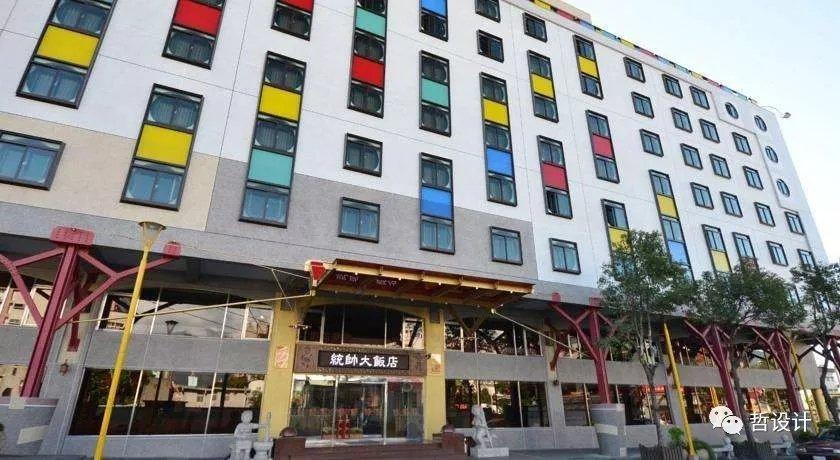

据称，统帅大饭店是花莲市中心唯一的国际级光观酒店。从该结构震前的外观来看，该建筑地上11层，应属钢筋混凝土框架结构，三层处有大量悬挑且以抗侧刚度较小的跃层钢柱支承。
网络图片
网络图片

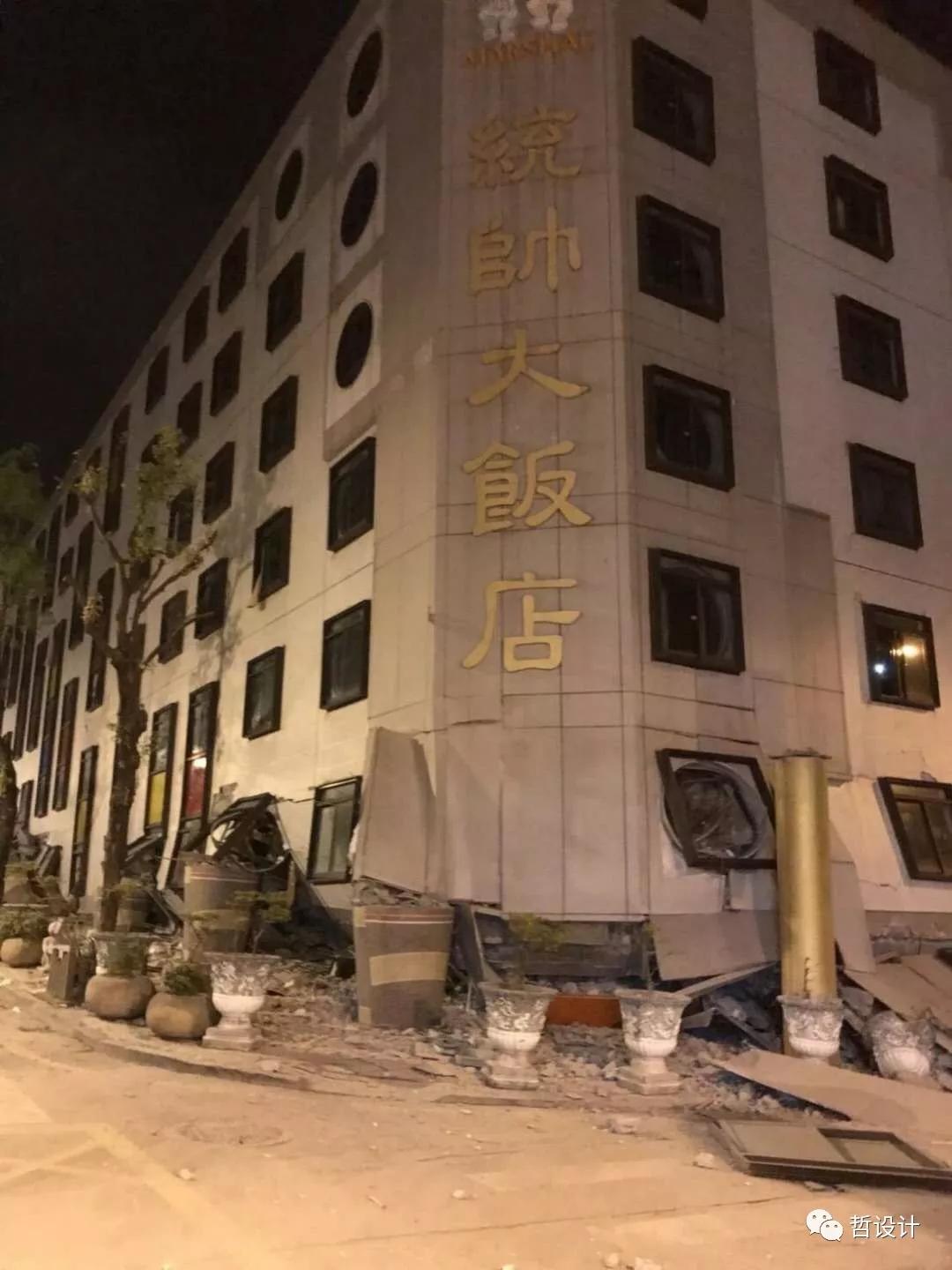

此次地震中，统帅大饭店发生了典型的底部薄弱层倒塌。对比地震后的下图与地震前的上图，可见结构底部两层均发生倒塌，原来悬挑的第三层落地。钢结构柱已不见踪影。由于地震发生在深夜，如果底部两层有客房，恐造成严重的人员伤亡。
网络图片
网络图片
网络图片
网络图片
网络图片
底部薄弱层破坏就是下面左图那个样子。除了在结构概念设计上保证结构刚度和承载力的合理分布之外，心柱结构可以有效防止发生薄弱层破坏，就像下面右图那个样子。
心柱结构的原理可参阅：
Qu Z, Wada A, Motoyui S, Sakada H, Kishiki S. Pin-supported walls for enhancing the seismic performance of building structures. Earthquake Engineering and Structural Dynamics, 41(14), 2012: 2075-2091.
欢迎关注曲老师的“哲设计”
@螃蟹：曲老师，能否再对心柱结构再解释一下
@曲老师：原来我在博士论文里是叫摇摆墙的，后来在国外摇摆这个词儿（rocking）被固化为底部有抬起的一种结构或构件的行为，而我想说的心柱底部是个铰，没有抬起，所以虽然在中文语境下摇摆未必有抬起，但为了避免混淆，还是避免使用“摇摆”了。
天佑花莲。
