本期关键词 ：场地精神、入口、吊顶、细节、材料
抄绘视频：加西利亚艺术中心
场地精神
建筑首先要倾听脚下的土地，对得起它所赖以存在的土地
作业展
优秀作业
本期优秀作业展示
课程回顾
案例引入

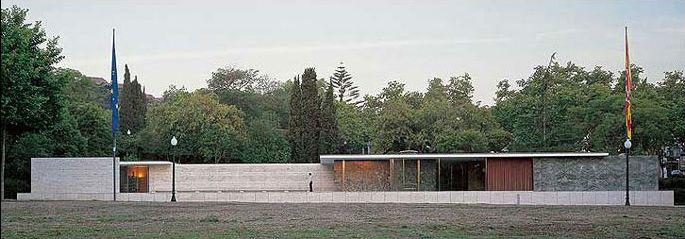

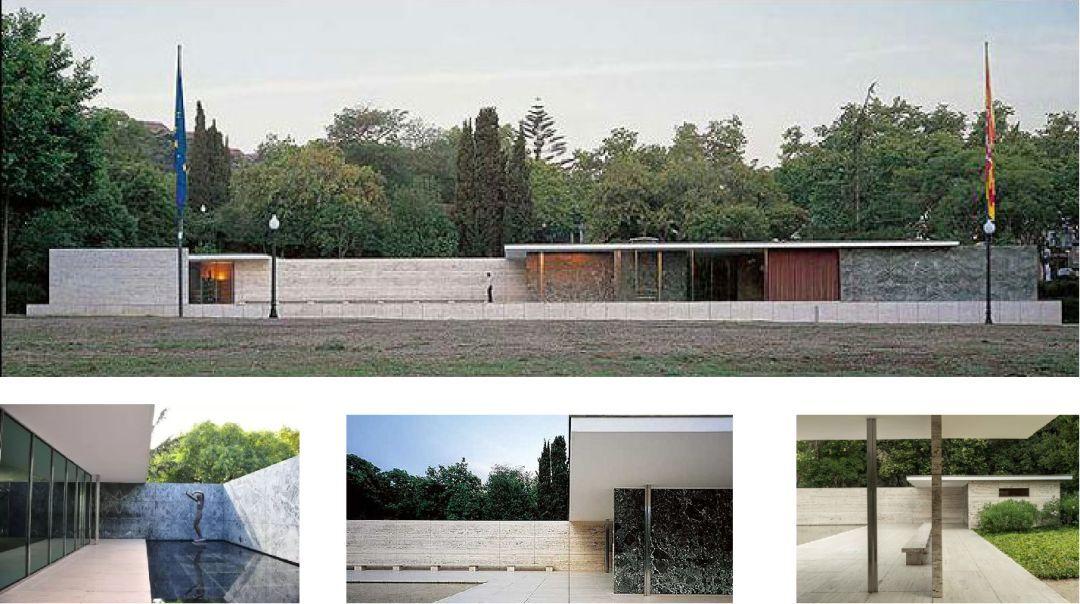

密斯德国馆
学生很容易忽视场地这件事情，但是在建筑大师眼里场地是很重要的，在这一方面有许多优秀案例，如密斯德国馆
（技术与古典相结合的理想案例）

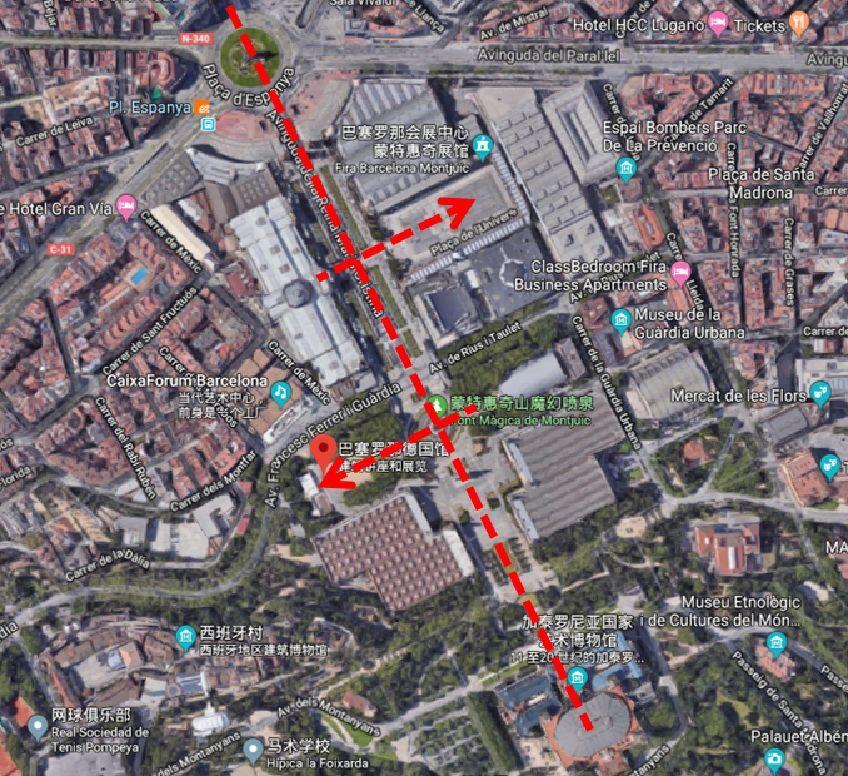

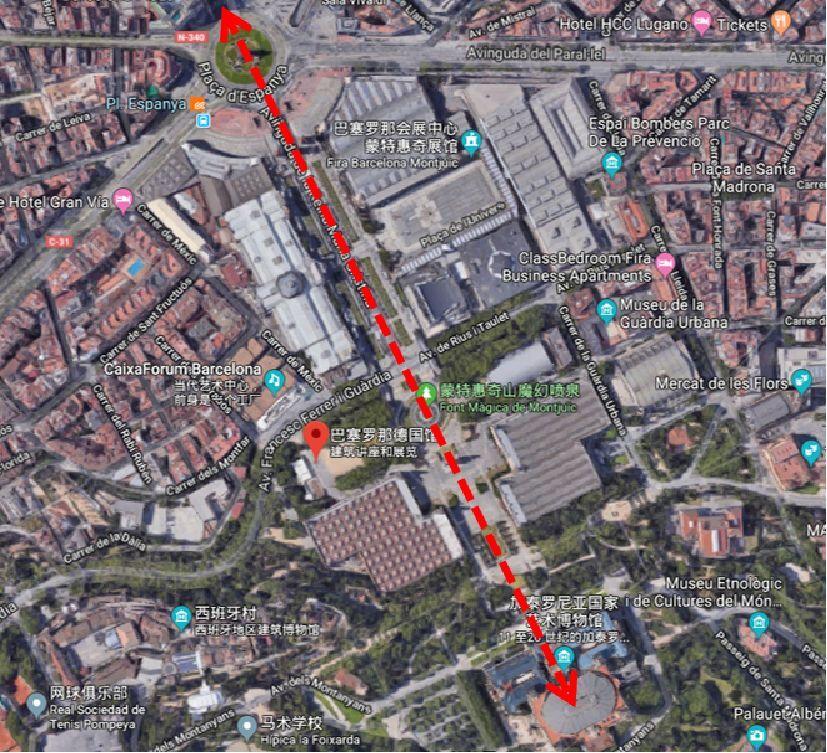

德国馆位置（红色地标处）
位置特点：德国馆靠近历史轴线，位置不偏不倚
处理手法1

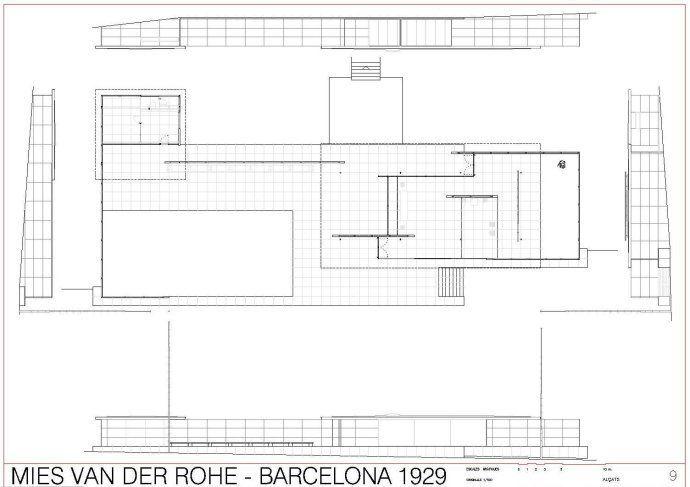

密斯注意到了轴线上的广场和其他展览馆，以一种似是而非的对称性回应场地
处理手法2
密斯对如何到达德国馆场地，如何营造进入空间，到达后如何回应原来的建筑，如何呼应周边自然环境做出了解释
处理手法3
密斯通过建筑形态强调了景观的水平延展性，不同的建筑空间界定了不同景观
可见，大师们有着对场地的充分尊重
本期大师简介
“最使我不安的是建筑中的浪费现象，无论是用材还是光”
阿尔瓦多·西扎（Alvaro Siza）
葡萄牙建筑师
1933年出生于葡萄牙 马特西诺斯
1955年开始工作
1958年设计 波·诺瓦（Boa Nova）茶室 （年仅25岁）
1992年获得普利兹克奖
（建议抄绘此茶室，也是场地精神的代表）
01
建筑概述与平面
加西利亚现代艺术中心
位置：西班牙，圣地亚哥
用途：展览
结构：框架+剪力墙
楼层：二层+一层地下层
基地面积：2124 sqm
建筑面积：4860 sqm
设计时间：1998-2002
（看到数据，应该思考如何处理这样的建筑，形成大体框架后，再去分析案例）
此建筑基底面积不大，但是使用面积要求大，
大师是如何做的呢？

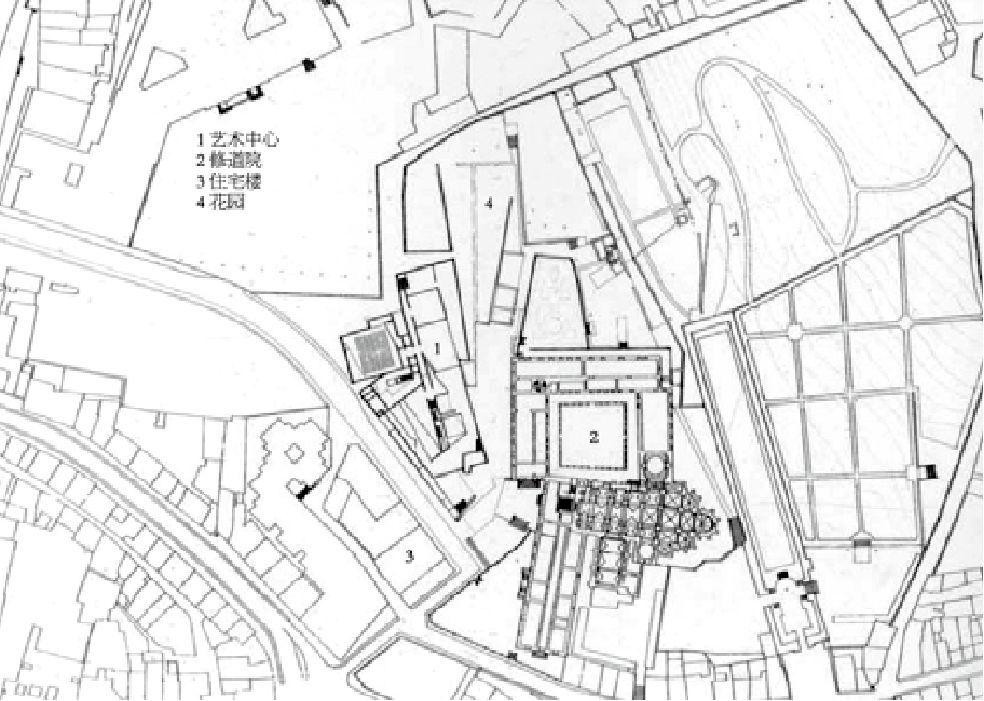

1.总平图
第一步分析：道路、原有建筑固有形体、绿化、广场等

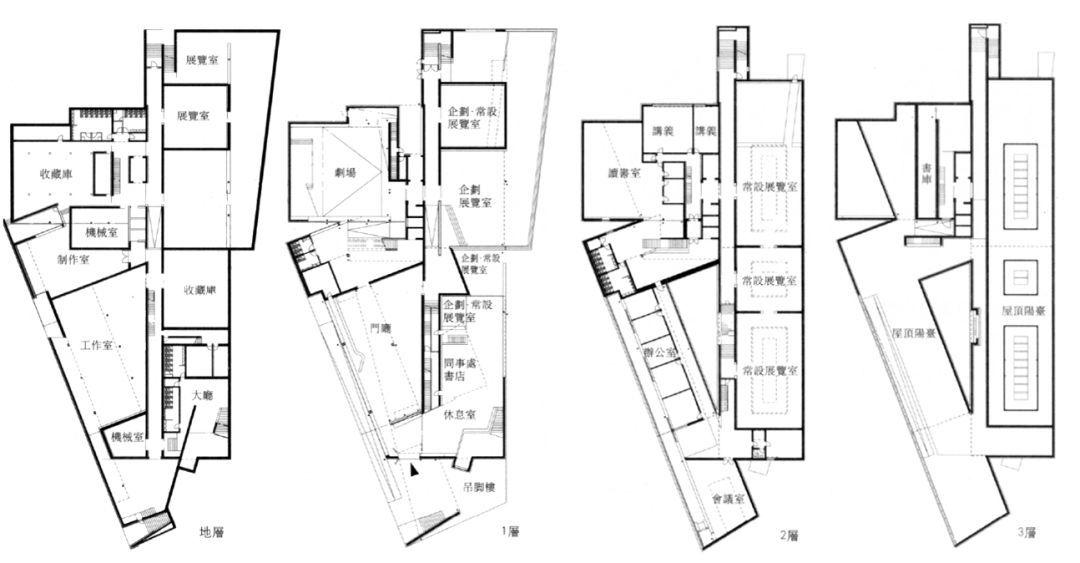

2.各层平面图
平面能直接告诉我们功能、空间形态，组织方式、流线、门厅情况、尺度感等
02
分区与流线
特点：成熟且不矫揉造作

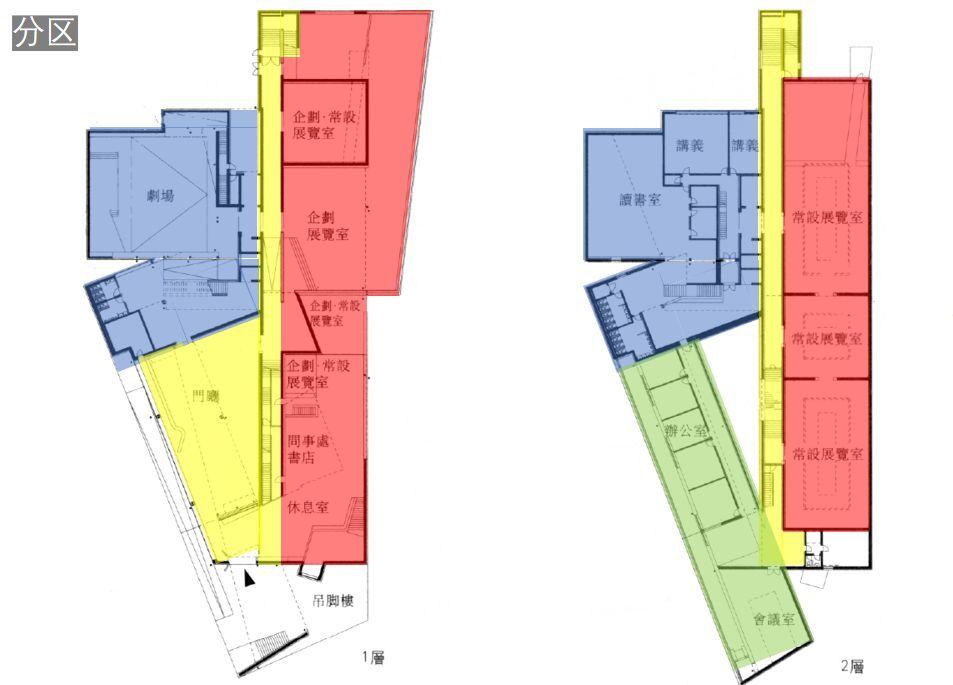

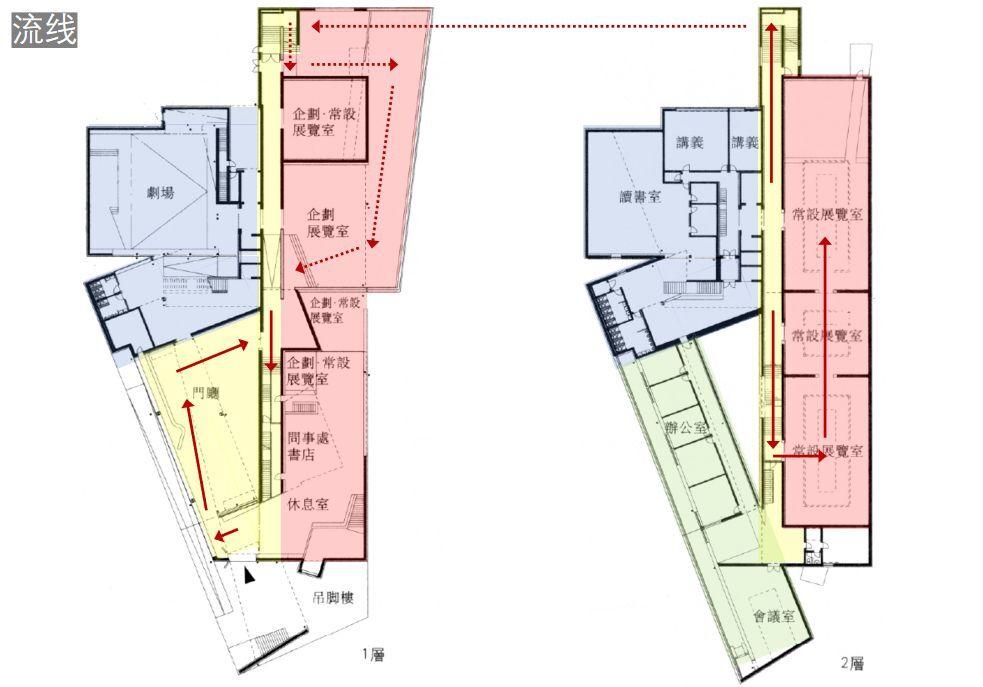

手法：交通空间（黄色）联系左右不同功能分区；首层两种功能、二层三种
展览流线：8字形流线，特点是无回头同时有连接
门厅 - 中部楼梯 - 二层展览 - 上部楼梯 - 一层展览 - 门厅
以上都是些常规操作， 本节课的重点在下面
03
场地关系

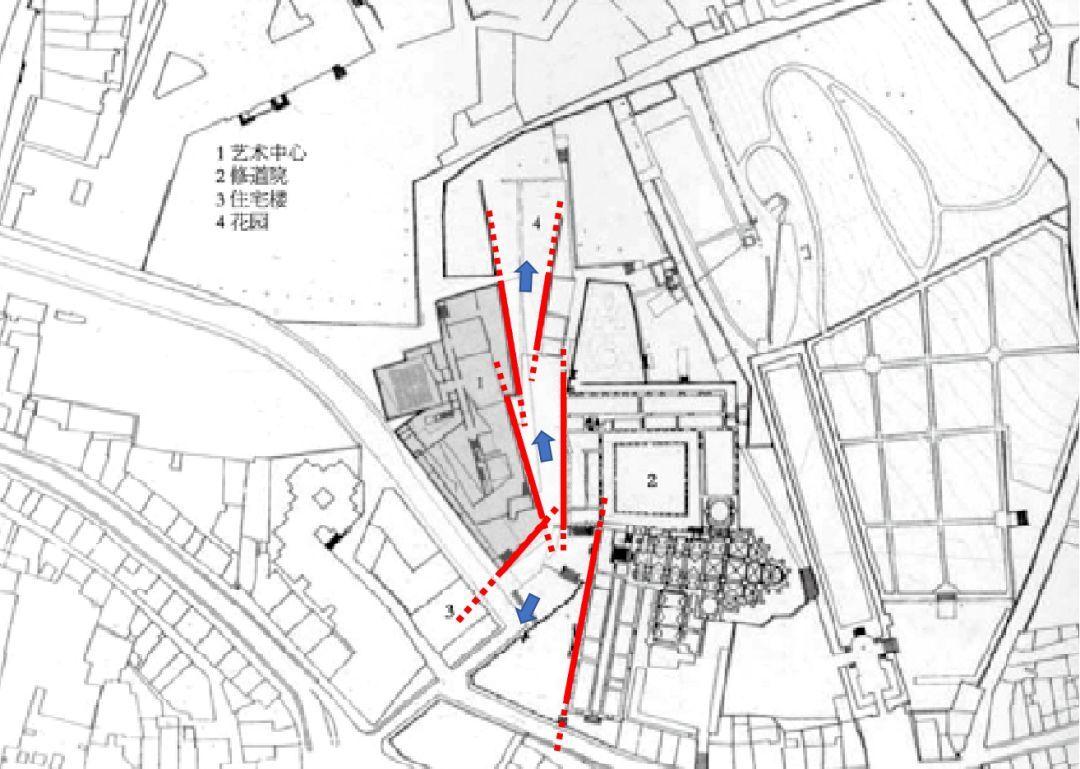

谷歌地图解析场地

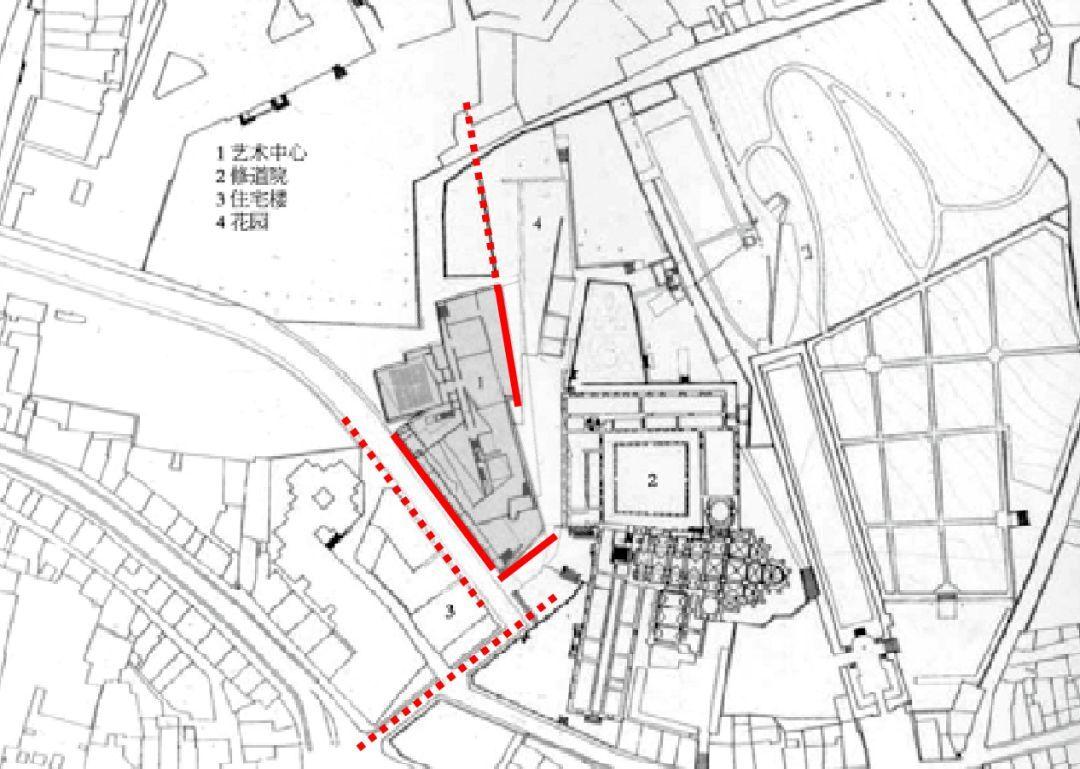

1.建筑的形体和场地周边街道分别有平行关系，和北面场地中已有构筑物（花池）有延伸的关系~

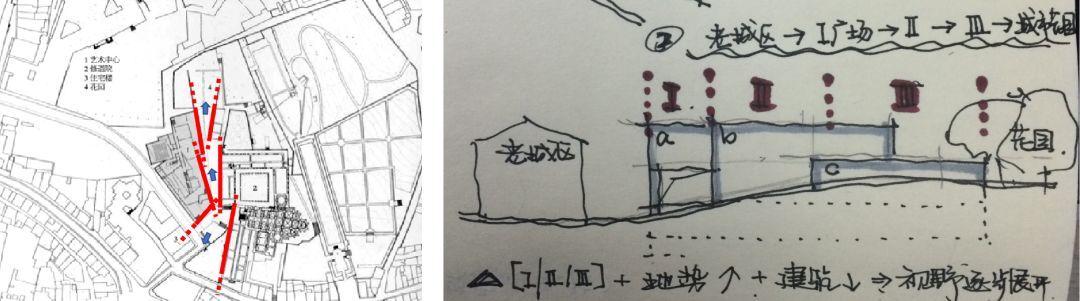

2.从老城区到城市的花园，新建建筑和已有老建筑形成三个层次的空间，层层递进推展开的空间秩序~
3.转角收口，起空间的引导与暗示作用，将三个方向的人流引入展览馆~
4.空间视野逐步扩大，最终引到城市花园，展览建筑成为住宅区和城市花园的过渡~
5.垂直上，充分利用地形，减小土方量~
实际照片参照
04
细节处理

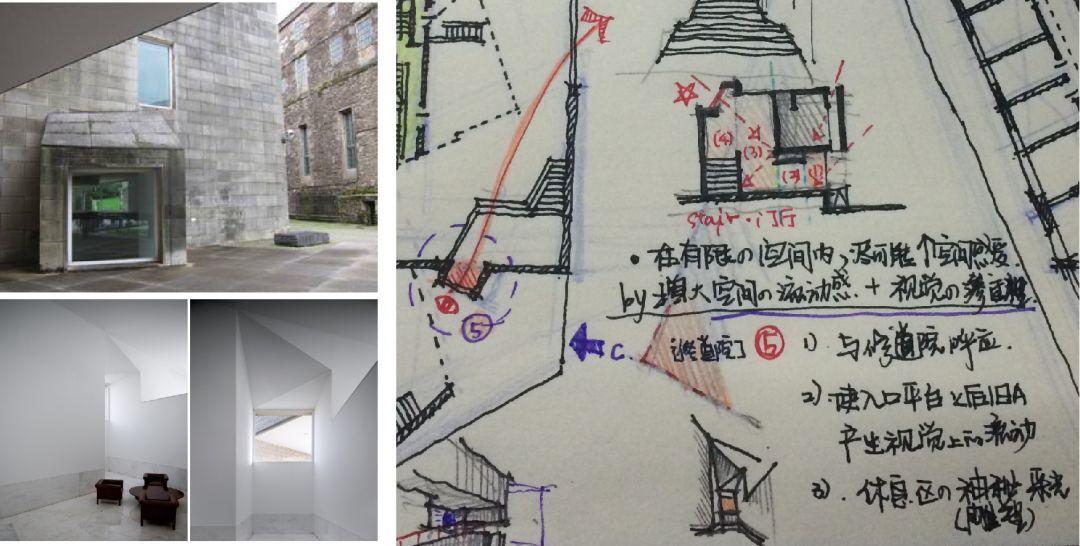

1.入口轻盈体块处理
2.入口处理，三问三答
建筑实体与修道院呼应 vs入口门庭的轻盈？
如何以同等的姿态（正入口）迎接场地三个方向的人流？
在顺畅的流线上如何欣赏到修道院的大门？

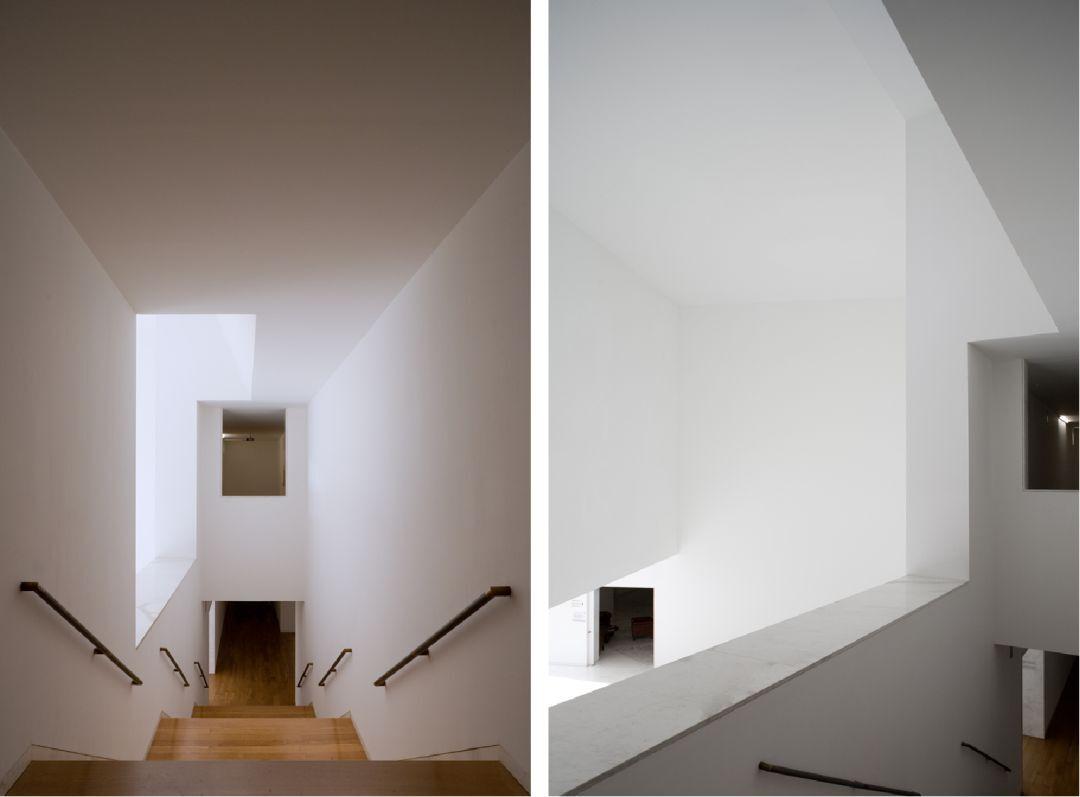

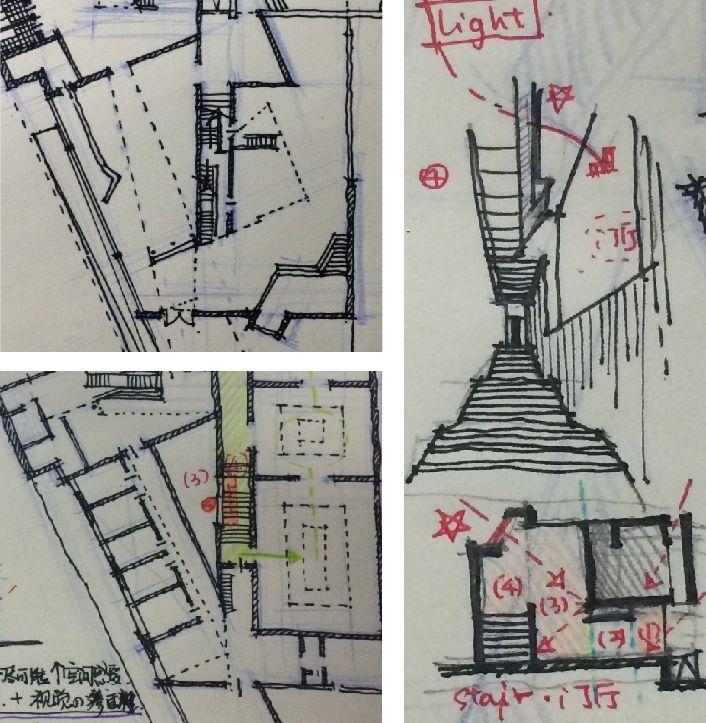

3.空间的流动感·视觉的渗透性
空间特点：有限的、布置紧凑
技法：加大游览空间的流动感和渗透性，加大空间感受，如楼梯间的这个洞口

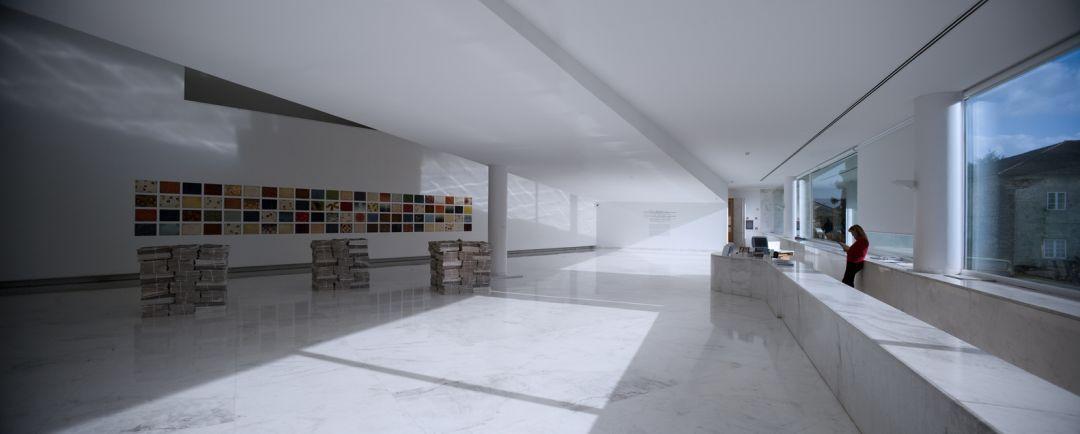

4.空间的界定
吊顶手法界定空间，吊顶形成反射光，使光线柔和
05
抄绘经验分享
抄绘步骤
1.整体分析
2.抄总平和各层平面（建议），剖面
3.功能分区、门厅、功能组织等（顺序因人而异），不同颜色笔标记
抄绘法则
1.硬分析，分析到梳理出逻辑来
2.画草图×N +1次（→图示→ 漫游）
3.查资料，平面、总平、剖面、照片、地图、文献、游记等等
4.做笔记，将自己的笔记做成最好的课本，一定注意尺度的练习，记录的一定是图形+文字

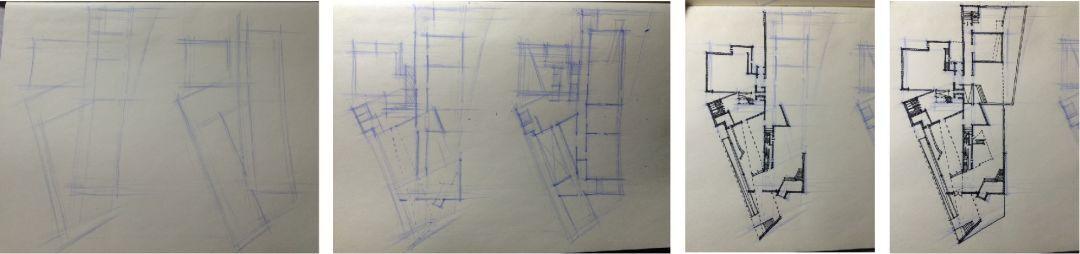

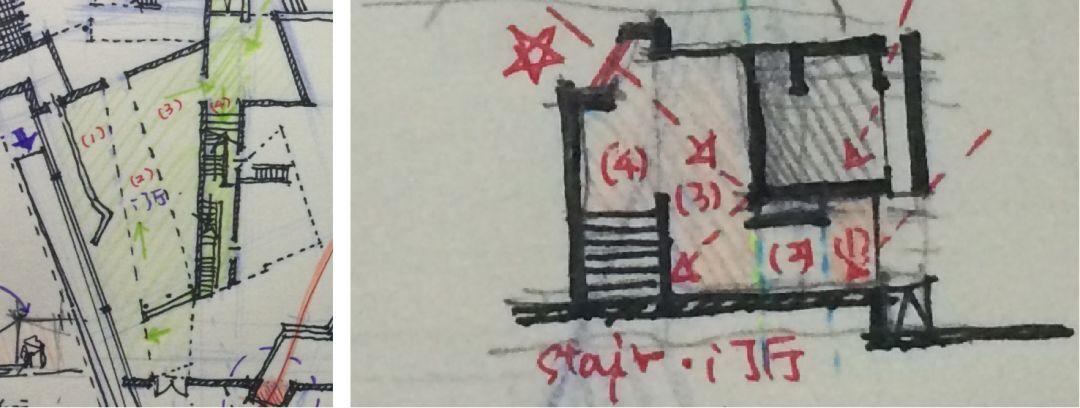

学姐笔记生成过程：
