这里给出一个入门级教程。

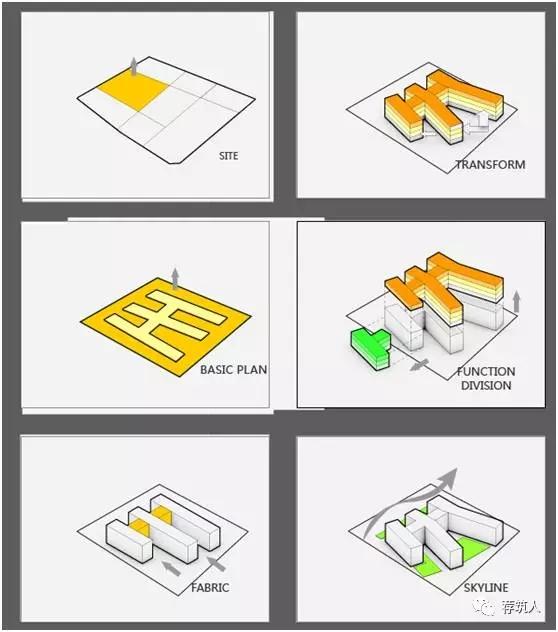

效果：
首先我们要准备分析图的底模
新建一个场景，渲染AO图，需要调的参数包括：

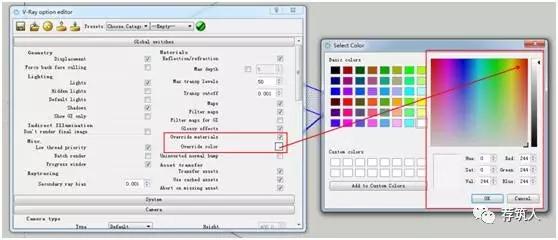

【全局开关】
材质覆盖打开，把颜色调成254白。

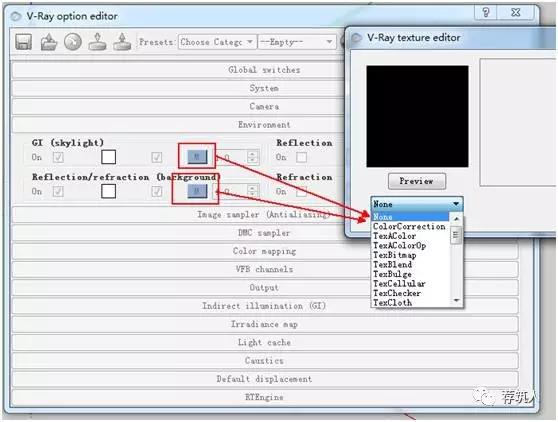

【环境】
天光改白色，去掉贴图
【间接照明GI】Ambient Acclusion(AO)
数量、细分、半径根据模型修改，不是一次能到位的。
【相机】

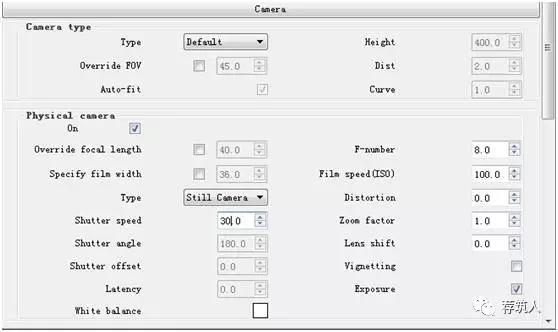

此时渲出来的图已经差不多了，但是很暗，再到【相机】里改短快门曝光时间。
就可以得到这样的图了

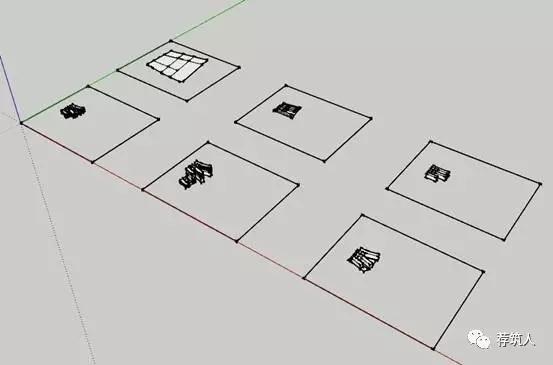

渲染六张图，同时导出6张CAD线稿
打印CAD线稿到PDF文件。
在PS里批量将渲染图调亮得到比较白的背景色。
如图：准备工作完成
现在进入AI界面

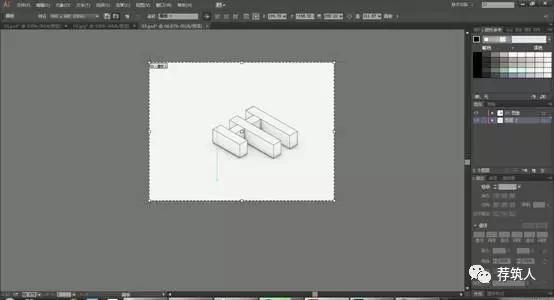

导入渲染图和线稿，右侧【图层】工具栏中分开图层，将渲染图锁定，防止误触闹心。
选边线，在描边面板加粗【要注意的是导入的线稿会自己成组，记得右键（取消编组）。如果还不行，请点菜单栏编辑中的（剪切）>（取消剪切蒙板）】
效果如图：

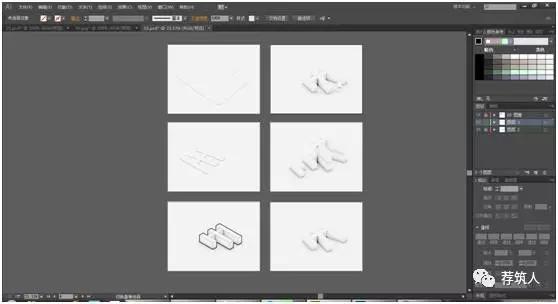

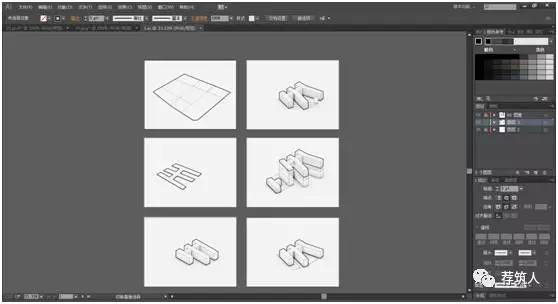

然后按下【Shift+O】快捷键，进入画板编辑模式，如图：在按住【Alt】的同时拖动画板，复制多个画板：
把多个图都导进来，
编辑后效果如图。
现在图底有了，要加的是颜色、箭头和表达逻辑。
【改线型】
线是在su画好导进来的。
选定要改的线：

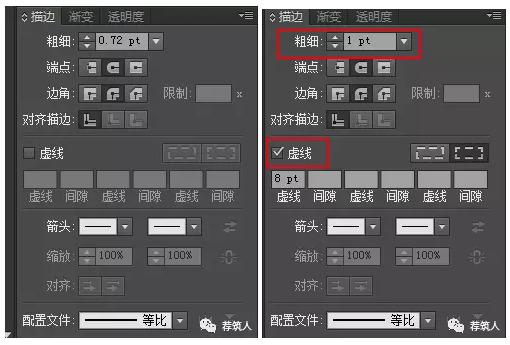

右侧描边面板，选择粗细、虚线与否，设置。
【上色】

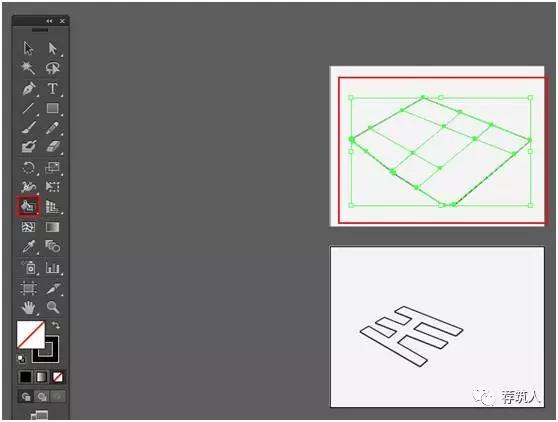

选定要上色的区域，长按红框按钮，选择实时上色工具。

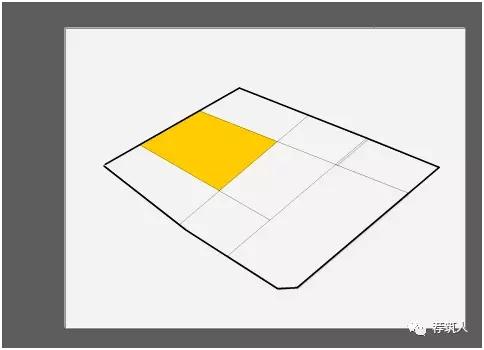

建立实时上色组，在右下角色板中选择颜色，点击要上色区域上色。
然后就填填填。
接下来加箭头钢笔、直线都行，在描边里改粗细、箭头类型、箭头大小，在色板改箭头颜色。
【箭头什么的大部分不太好看，一开始是勉强够用咯】
当然这不是最好的方法，也可以在su中就建好箭头，在这儿直接填色，省事儿：
举例：

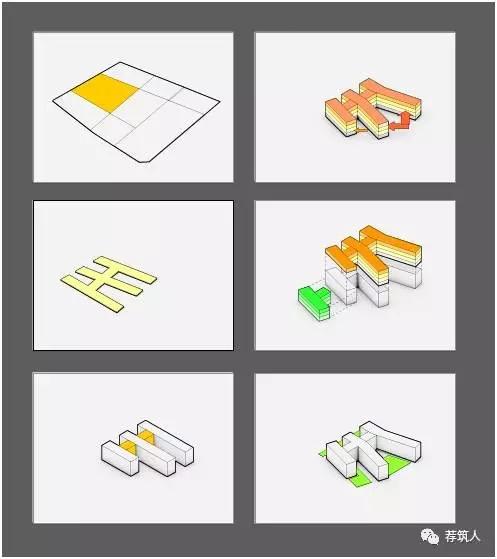

大部分图完成后。是这个效果
加文字
渲图的时候由于SU的窗口显示问题前两张大小不同，现在手工调回来。
此外总觉得有些散，发现是最好再加个红线线框。

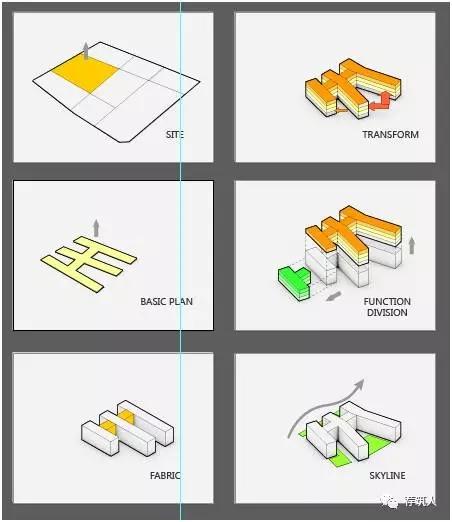

大概就是这样。

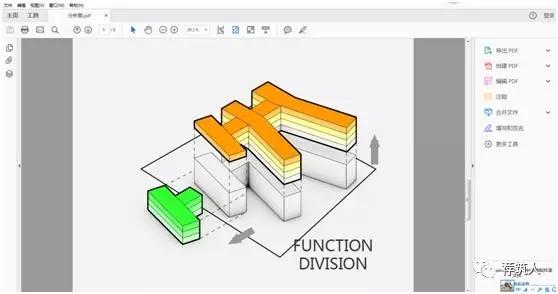

然后，【文件】>【存储为】>【修改文件类型为PDF】即可导出一页一页的PDF 。
