“Binh Thinh 住宅”
非常感谢
建筑抄绘笔记
授权archcollege分享以下内容
我们都有自己喜欢的建筑作品，有时只是单纯的看完后保存成图片收藏起来，这样从中的收获就会大打折扣。有时可以这样做~~~
文/编辑 by 小印帆
“在一个杂志上看到了Binh Thinh 住宅，顿时很喜欢这种新颖的形式。”
“查一下设计这个作品的建筑事务所”
查到了！！！
a21 Studio（越南）建筑设计事务所
[特别有社会责任感]

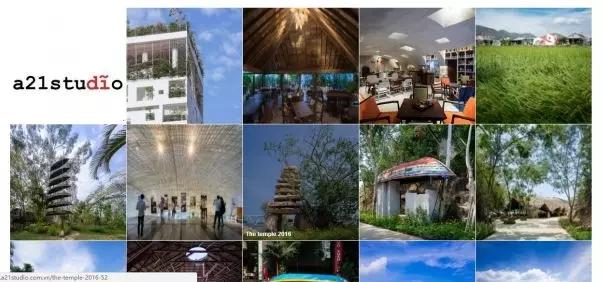

顺便保存下这个事务所的网址
http://www.heatherwick.com/projects/buildings/a21 Studio
emmmm...
接下来的抄绘学习逻辑是这样的....
01
案例分析
项目档案：
建筑设计：Vo Trong Nghia Architects
项目名称：Binh Thanh House
设计团队：Vo Trong Nghia, Shunri Nishizawa, Daisuke Sanuki
合作单位：Sanuki + Nishizawa architects
地址： 越南胡志明市（Ho Chi Minh City, Vietnam）
完工时间： 2013年6月
总建筑面积：516 平方米
占地面积：140 平方米
照片版权：Hiroyuki Oki

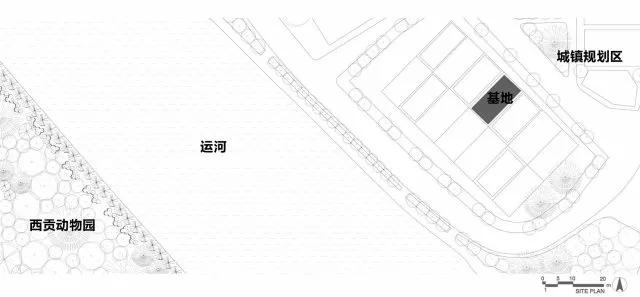

周边环境背景的两重性不同
一侧是发展中、城镇化的又吵又脏的区域
另一侧则是临近运河、有许多绿化的西贡动物园
设计意图:热带的气候下容纳两种生活方式
一种是利用自然的采光和通风的传统的生活方式
另一种是空调调节温度的现代的生活方式

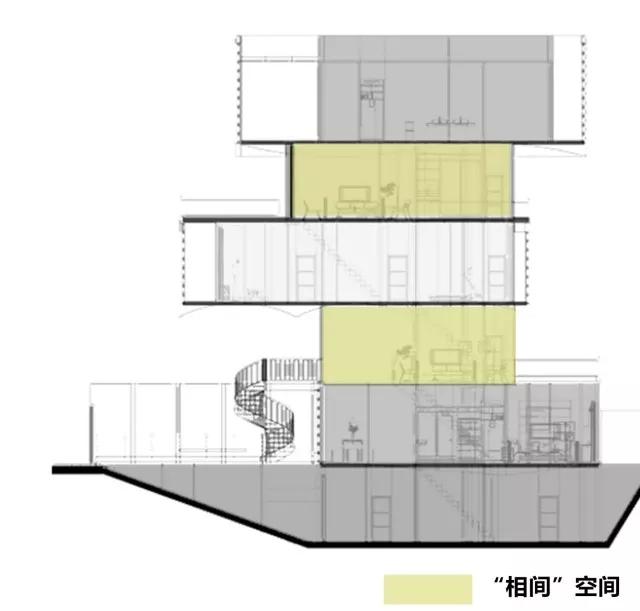

不同空间的组合方式：以交替的方式组合

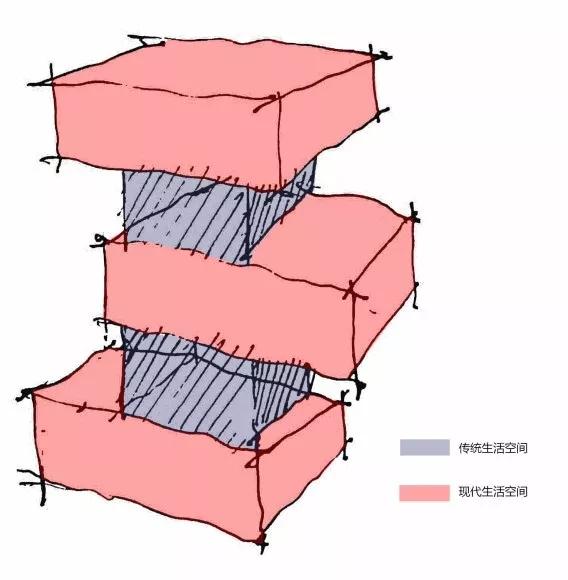

三个漂浮体块：现代的生活空间——混凝土
漂浮体块之间：传统的生活空间——对外开放

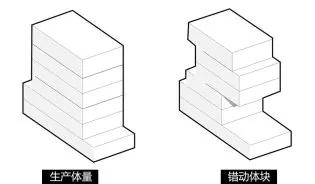

体块生产：三个漂浮体块前后错开
◆ 将阳光引入体块之间的自然空间

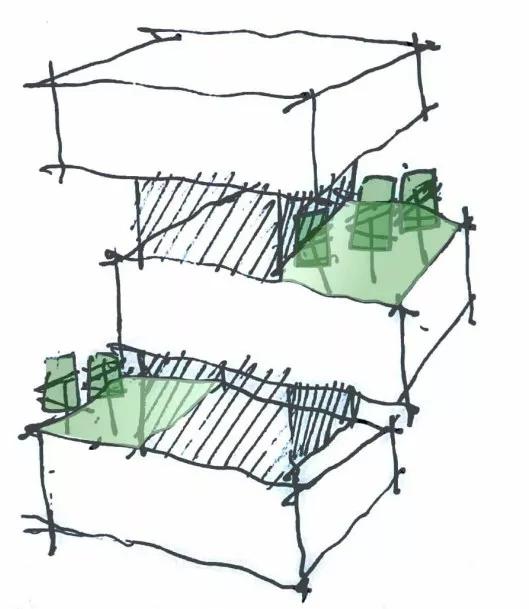

漂浮体块之间营造出小花园

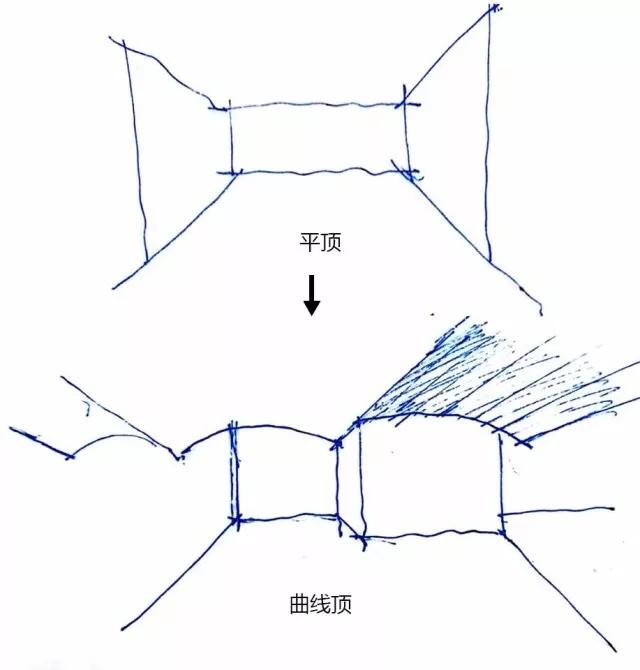

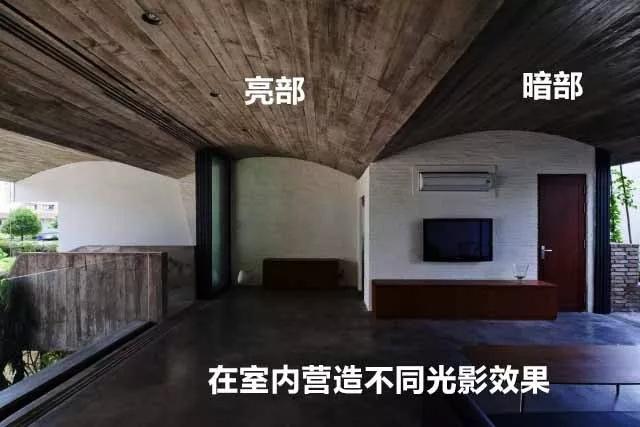

◆ 漂浮体块的底部成为了下部空间的顶板，顶板设计成曲线形态，营造出不同的光影效果
◆ 卧室半封闭的漂浮体块内，以此来强调私密性
◆ 开放的“相间”空间（即漂浮体块之间的空间）与独立于爷爹孙三代人之间，三代人共同使用

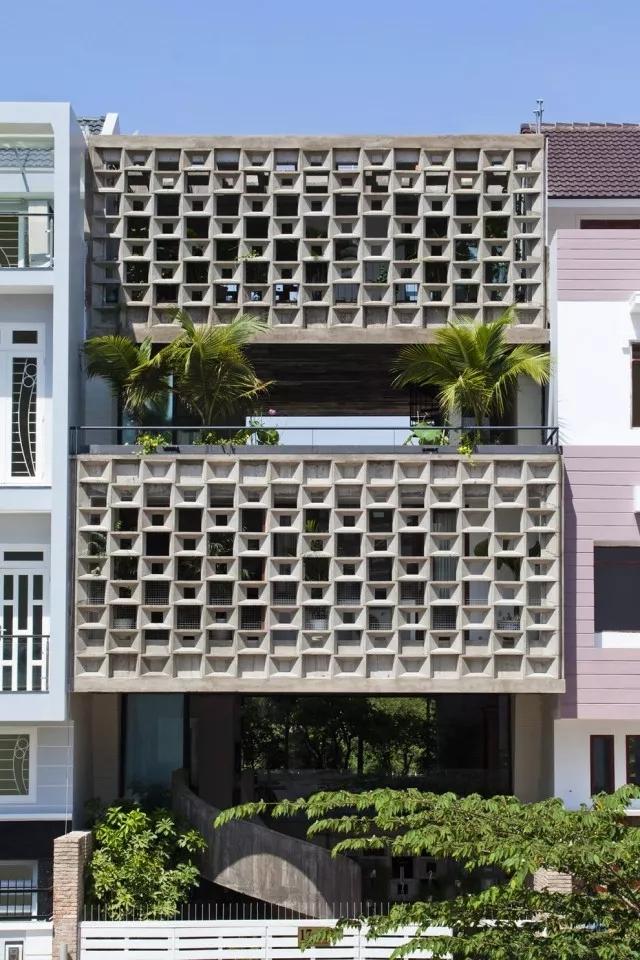

◆ 外立面的形成：元素提取
过去在越南，有花纹的格子体块常常被用来获取自然通风的遮蔽设备。

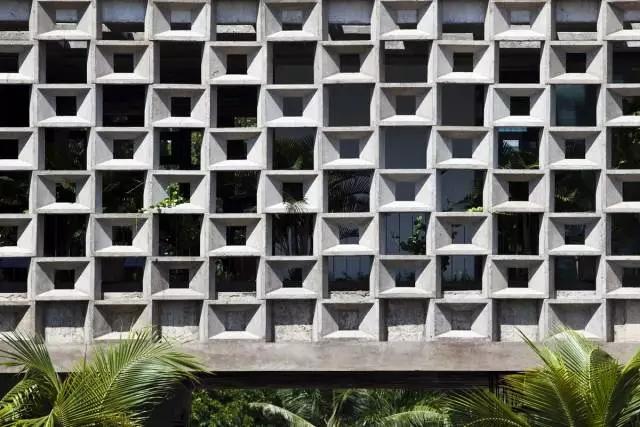

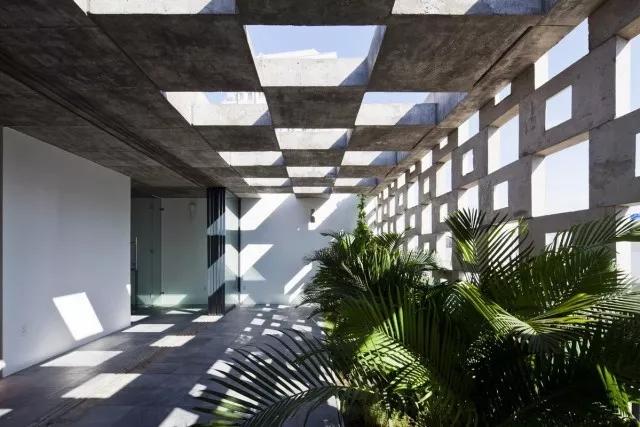

用60cm*40cm的预制混凝土块堆砌成外立面
◆ 外立面的多重作用
① 隔离强烈的阳光和猛烈的风雨
② 增强房子的私密性和安全性
③ 结合当地的生活方式
02
案例抄绘
先看下平面的尺寸和比例
比例：一般会按照1:200的比例画草图
最初不熟练，可能会测量楼梯宽度、电梯宽度.....

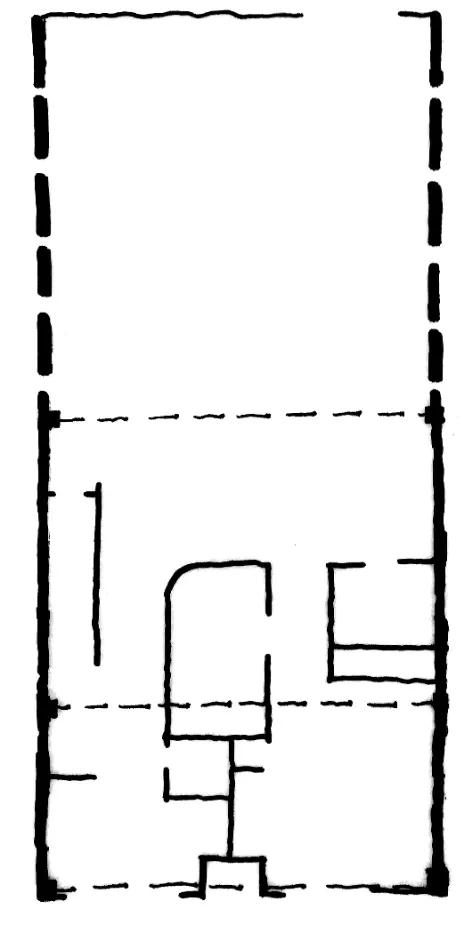

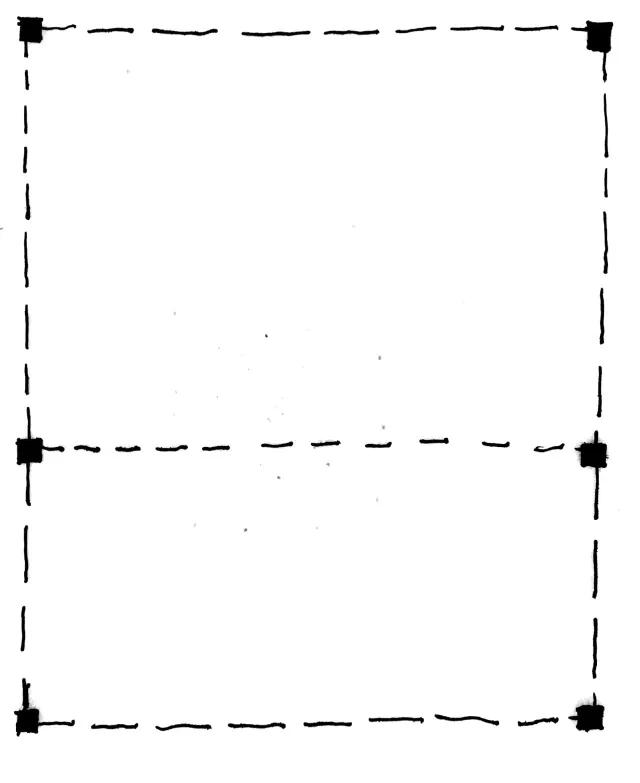

在草稿纸上大约画出柱网/承重墙
画出墙体位置
外墙用粗线，隔墙用细线
画出门、窗以及楼梯位置

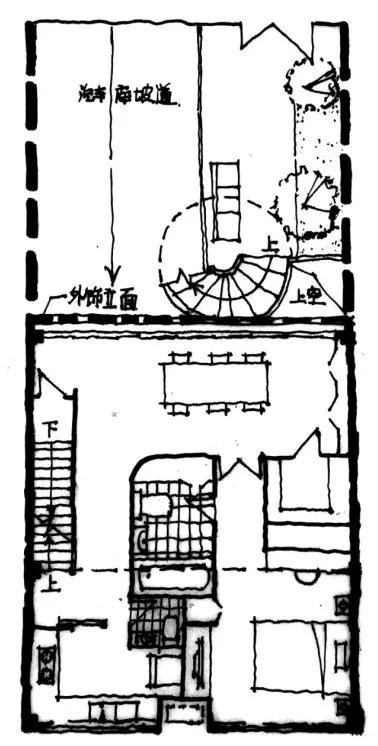

画出室内家具
画出室外景观
标注标高和房间名称
标注尺寸

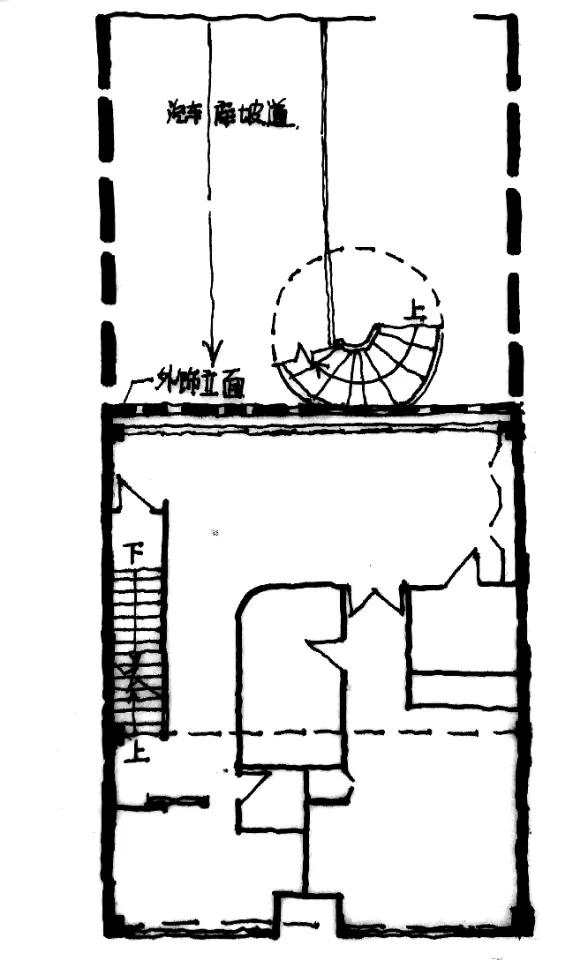

用草图纸蒙在一层平面上画二层平面

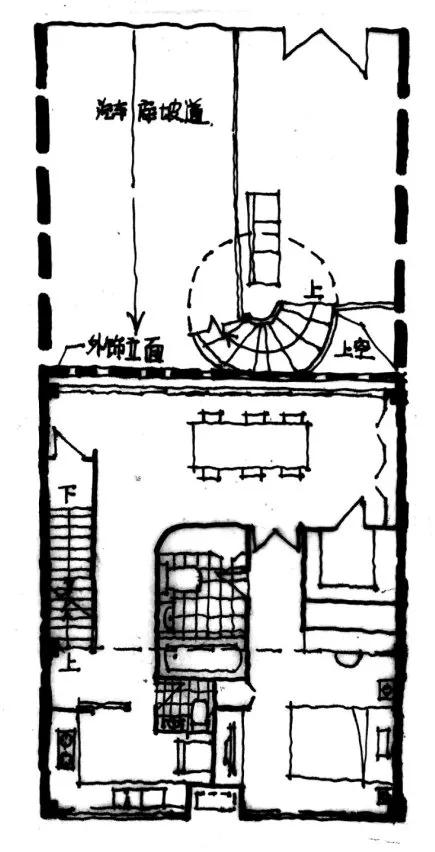

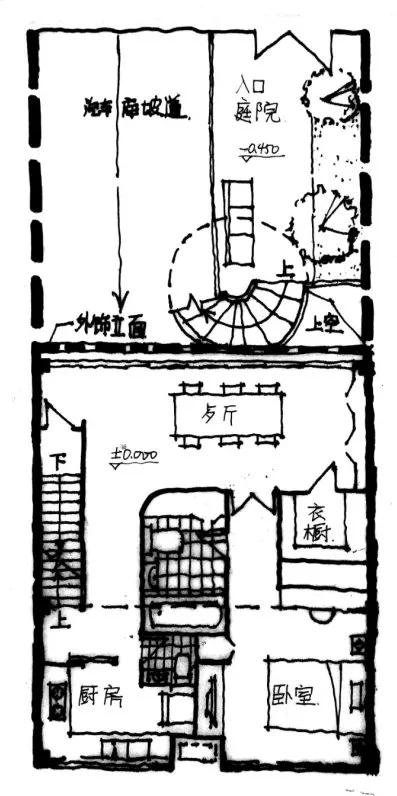

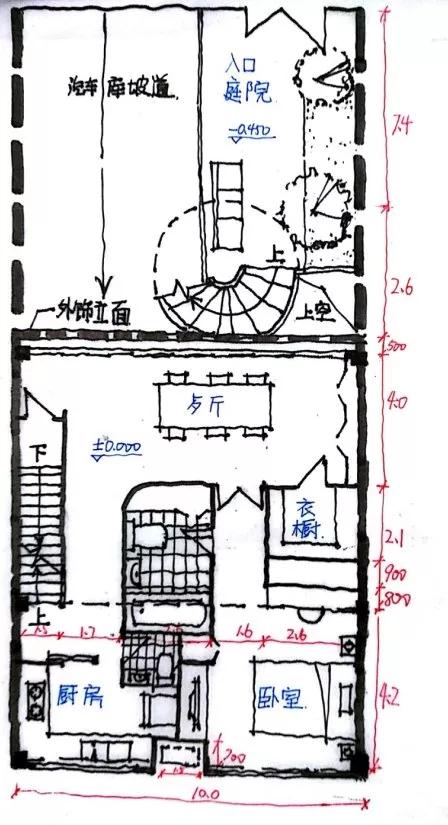

最终的整张草图
03
尝试画出CAD和SU
（这一步不一定适合所有同学）
只画出草图也可以
能画出CAD和SU也挺好的
这样可以更深入的了解作品

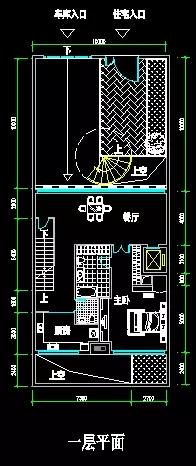

画出CAD

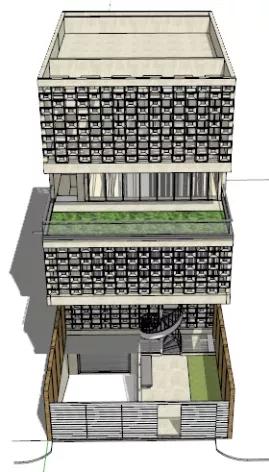

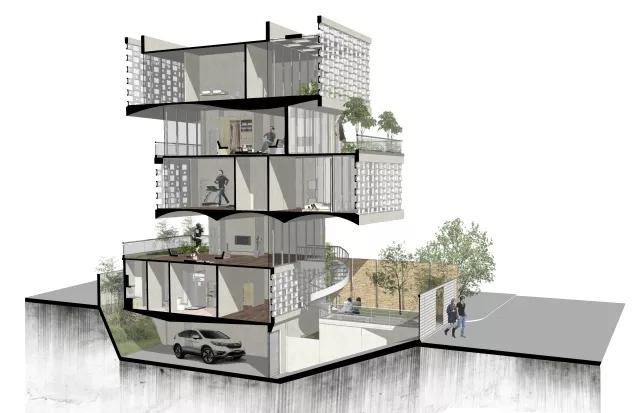

拉出SU.

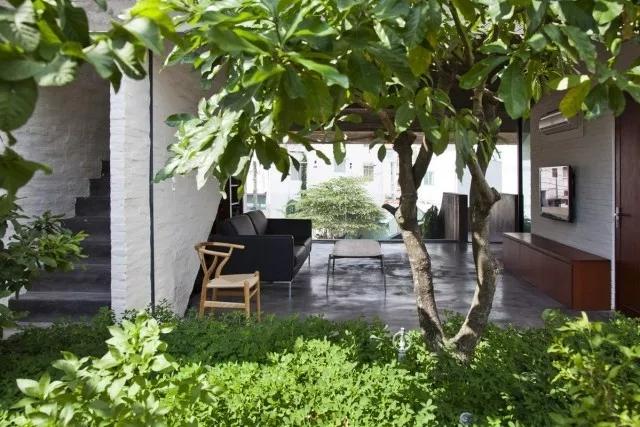

进一步看一下它的室内空间形式.
04
还可以做成抄绘集
可以抽出两个周末的时间做成自己的抄绘集
第一周周末画草图、CAD、SU
第二周周末将其做出抄绘集版面
（就像下面两张）

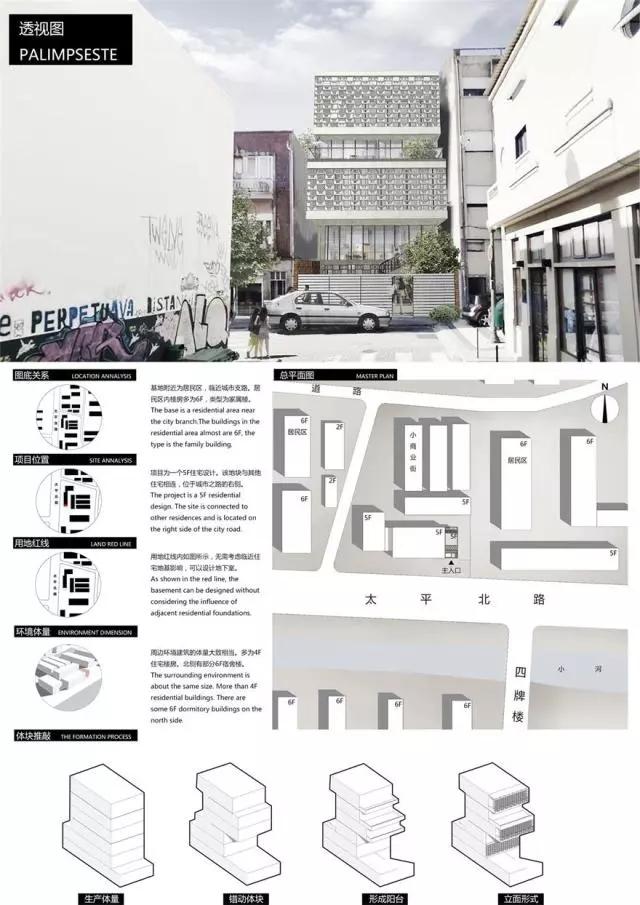

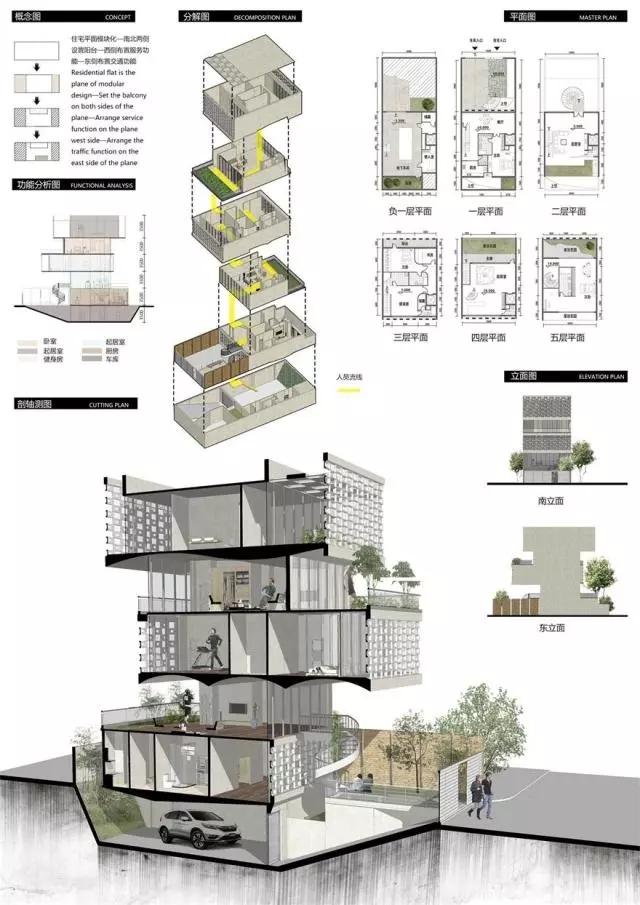

那篇欧阳修写的《卖油翁》你还记得么？卖油翁乃取一葫芦置于地，以钱覆其口，徐以杓酌油沥之，自钱孔入，而钱不湿。曰：”无他，唯手熟尔。“ 假如你不断地修炼一门技巧，你就能如卖油翁般”徐以杓酌油沥之，自钱孔入，而钱不湿“。建筑设计我觉着是不是也是同样的道理，如果你不断地做设计，你的对基地的认识、对尺度、对文脉的把握也会较别人更胜一筹。
