你要的场地拆分图我知道
分析
拿到一份图常规的图纸，我们可以看到它的骨架（逻辑框架），以及血肉（技法 要素 角度 细节 氛围等），分析了这些可以更好的提升自身能力，长此以往积累下来就是一笔宝贵的经验。

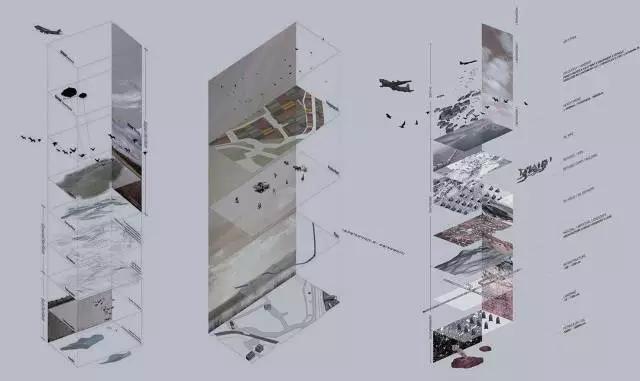

(图片来源于pinterest)
What 我们能读出什么
1.骨架: 要素信息分层表达 并且经过一定的3D旋转，表达简明
2.细节: 相关参考线以及文字图例的标注，色调的选择
3. 重点难点: 信息量大的时候，数据的获取以及逻辑思维表达

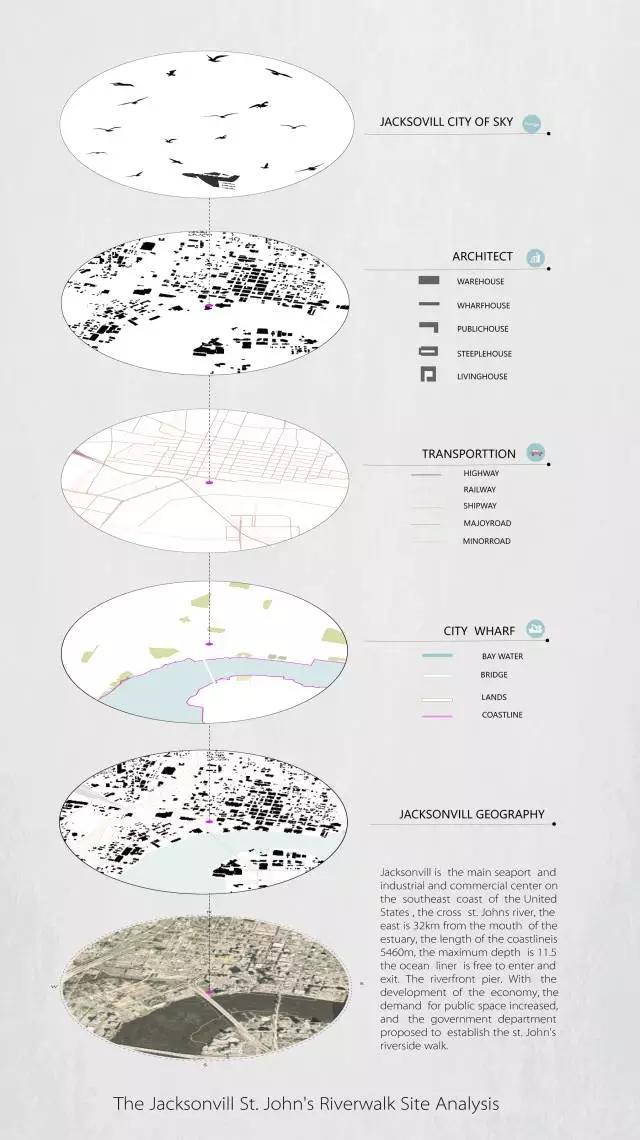

我们先来预览一下今天的成图：
绘制分析
绘制方法01
获取osm数据进入GIS相关软件 结合global mapper导出矢量图进入Ai处理
所需软件：OSM网站 少量QGIS / ArchGIS 和global mapper CAD 大量Adobe Ai / Adobe Id
绘制方法02
获取OSM 进入GH 结合ELK1/2插件 分图层bake后 导出AI格式文件 进行后期处理
所需软件：OSM网站 少量RHINO 大量 GH Adobe Ai / Adobe Id
绘制方法03
直接获取矢量地图 进行后期处理
所需软件：大量Mapbox / google等一些交互地图 Adobe Ai / Adobe Id
三种方法各有优缺点 选择适合自己的一种即可。
背景分析
佛罗里达州Jacksonvill是美国东海岸主要港口城市，随着经济的发展和城市的扩张社会问题凸显，St.John's River walk项目应运而生。今天我们就以圣约翰河周边的场地分析，作为案例演示场地小拆分。
底图获取
视频说明
01 进入 OSM官网 http://www.openstreetmap.org 获取地块相关文件
02 QGIS中导入OSM文件时选用UTF-8格式 直接导出DXF进入CAD/RHINO 或者分层导出shape文件结合Global Mapper导出矢量文件
03 用ELK处理数据可以直接在rhino中分图层bake导出AI格式。 缺点处理大场景信息略卡
04 视频涉及文件 在文末获取
后期处理

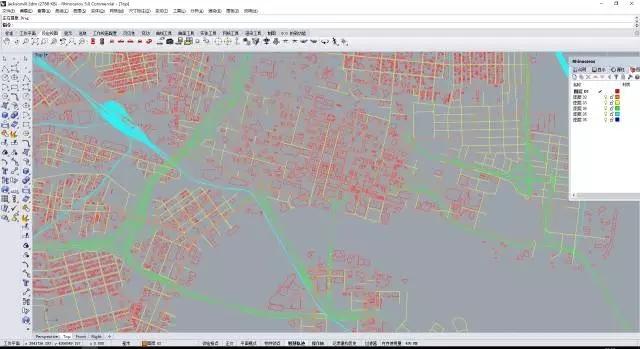

01. 在Rhino空间中选取要导出的物件 点击文件导出为Adobe Illustrator格式保存备用
（RH+GH+ELK1 处理优点方便分图层bake 但是信息容易缺失）
02. 将上面保存的文件拖入Ai中调整各要素的显示状态（具体步骤见视频）
03. 将调整完的文件按要素拆分旋转 分层排列 添加细节
视频说明
1.0 分别对各个要素建立剪切蒙版（快捷键 ctrl+7）
2.0 排好各要素之后分别对其进行3D旋转 选择自己喜欢的角度即可
3.0 最后调整画面 添加细节（引线 标注 说明等）
4.0 3D效果也可在ID中调整 都很快 可以多种方法都试一下

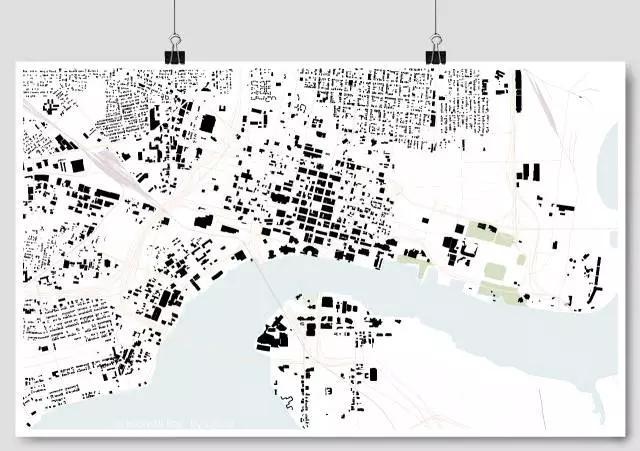

最终效果
画后反思
一，条条大路通罗马，方式方法多种多样，选择一条适合自己的才是最重要的，看的再多不如动手操作一次 。
二，能否再进一步或几步，肌理图上给建筑一个高度着色表达，见日后分晓。
