观众已就位，接下来请收看“大型”奇幻自制剧

观看时间：40s

在这个视频中一共描述了4种设计手法，你看出来了吗？

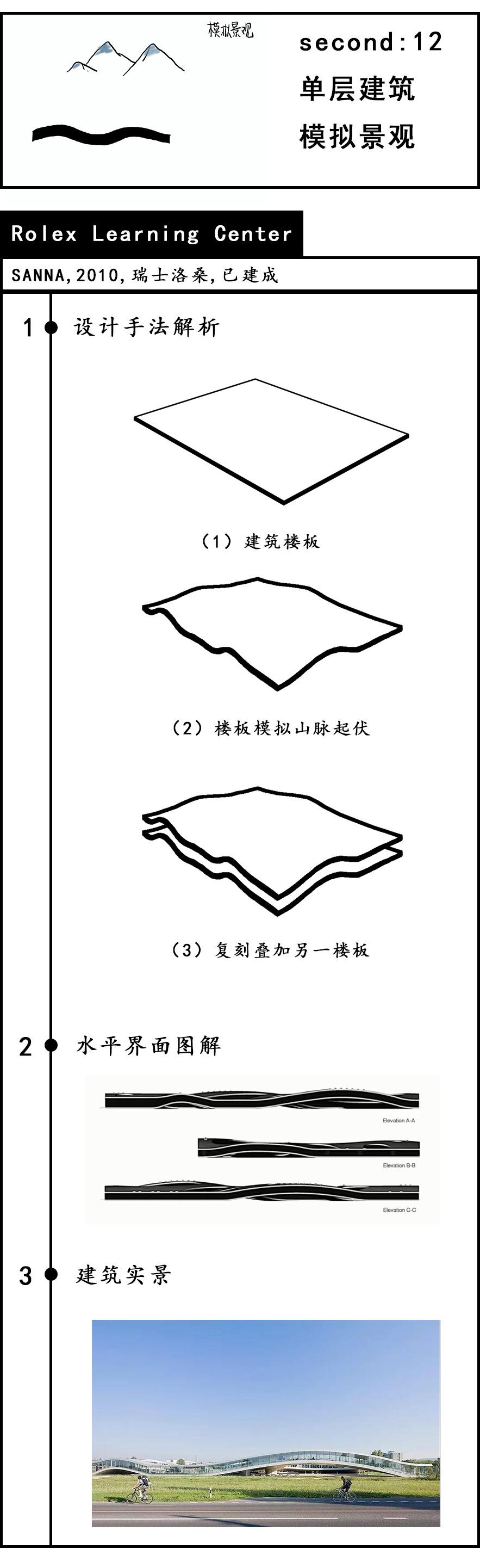

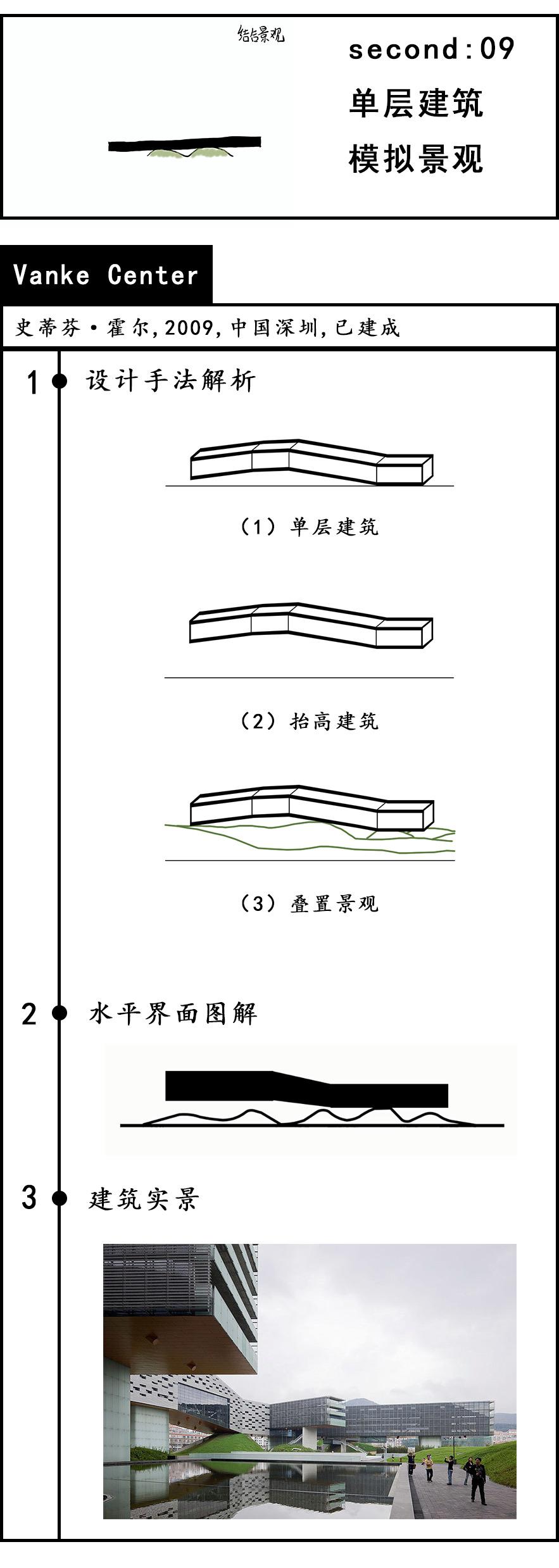

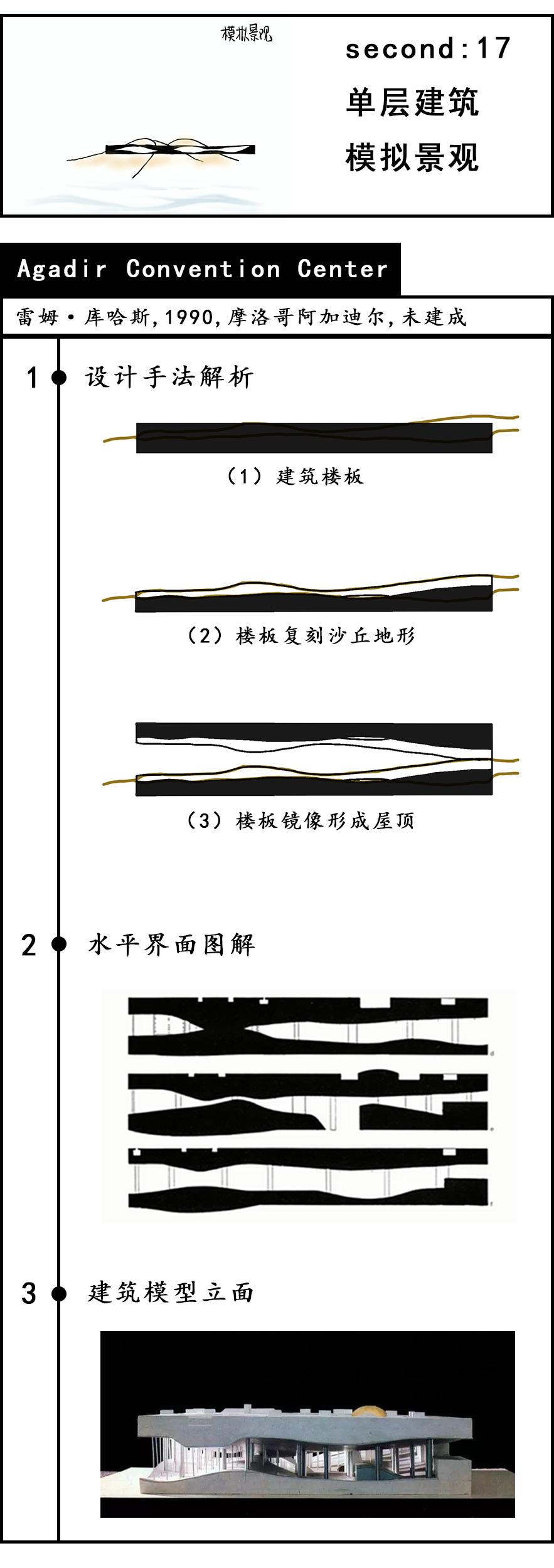

01 模拟景观

对自然景观的特征进行抽象模拟。

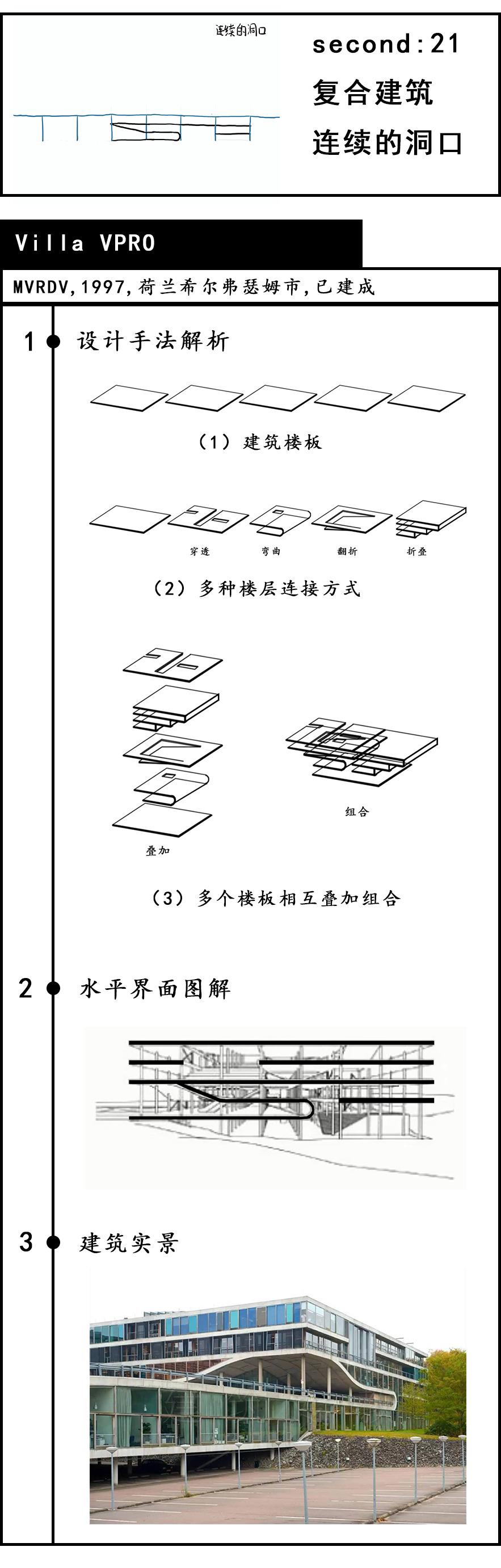

02 连续的洞口

通过折叠、弯曲、穿透等方式建立楼层间的连续连接。

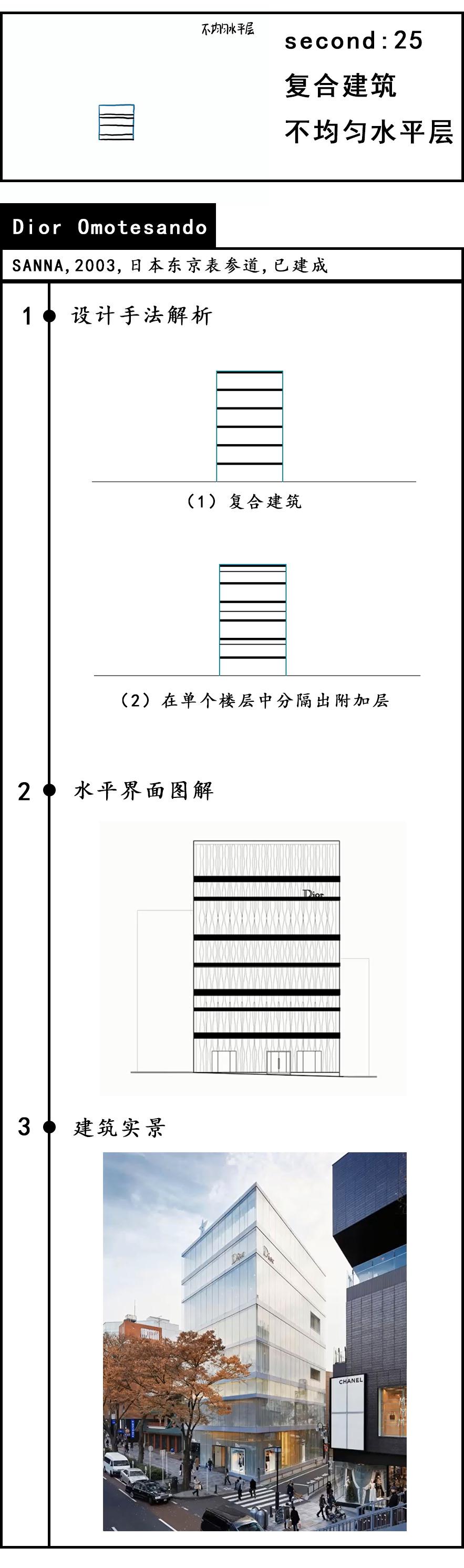

03 不均匀水平层

对建筑楼层进行不均匀地划分。

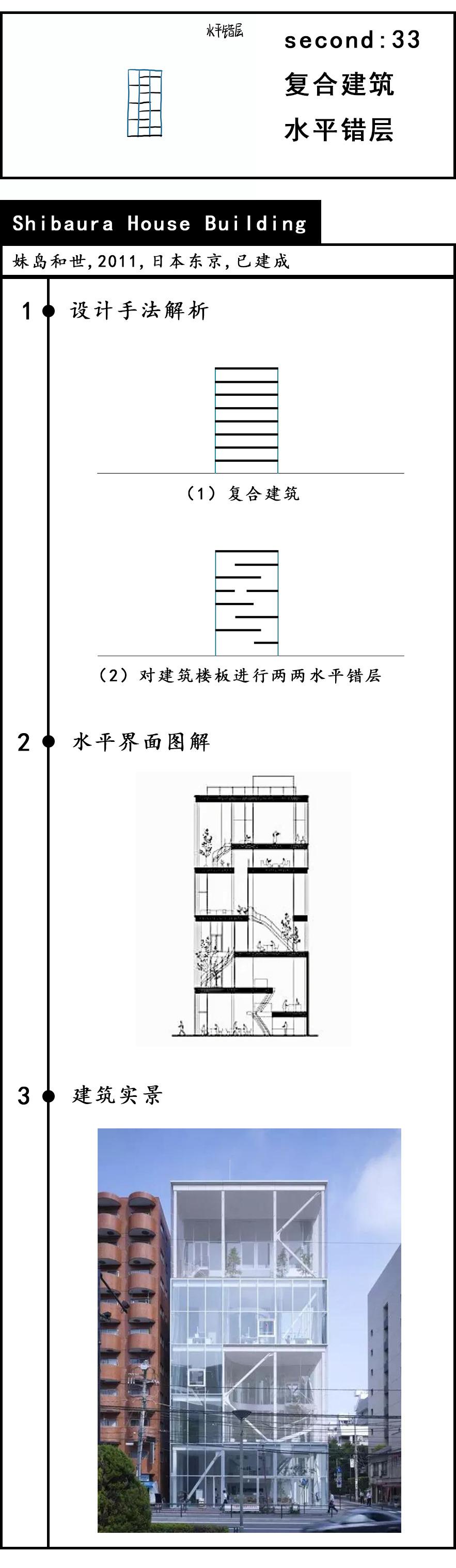

04 水平错层

水平楼板或楼层错开布置。

上文内容是小编在学习唐康硕老师的《建筑类型学》课程时，对水平界面图解这部分内容的学习感想，以“一条水平线”的表达形式对课程内容提到的设计手法进行再抽象总结，并结合案例解析设计手法步骤，表明如何应用水平界面图解来进行建筑设计构思。

在阅读完以上内容后，你对水平界面图解有了大概认识吗？

什么是水平界面图解？

在解释水平界面图解的定义前，我们先来了解下图解。

在日常生活中，图解可以说是我们经常使用的表达工具，它是关于表象、结构等的简化绘图或示意性表达。比如把一个团队的组织架构：“总经理下管4个部门，每个部门有一个部门经理，三个部门员工。”转化为图解就是

当然，这个图解也能表示工资结构。

而维基百科对图解的定义为：“A diagram is a symbolic representation of information of informationusing visualization techniques。”即用可视化方法对信息做象征性表达。这是与建筑图解最接近的解释，以下小编整理了两个建筑图解定义：一是唐康硕老师在《建筑类型学》课程中对建筑图解下的定义，另一则是日本建筑师藤本壮介在《原始的未来》（译自EL croquis 151）一文中提出的“图解的意义”，小编认为这从更形象的角度说明了建筑图解。

所以顾名思义，水平界面图解是对建筑的水平性特征作抽象描述。

从构件、结构到形态，建筑相关水平要素有：

1. 建筑楼板

2. 两层楼板构建的单层建筑

3. 多层楼板构建的复合建筑

针对这些水平要素需要注意以下4个设计要点：

1. 建筑是单一水平层还是复合的多个水平层。

2. 多个水平层两两之间的距离是否均等。

3. 多个水平层是利用什么连接方式进行垂直向联系。

4. 从内而外的垂直向联系是否促使建筑空间和外部形体产生变化。

以上是关于水平界面图解的概念解释和应用解析，如果你还想阅读更多上文案例的详细分析，可以回顾前段时间我们发布的案例卡片，它是利用图解来分析建筑。（可点击以下链接或扫描卡片上二维码阅读详细分析）

第一期：你收集卡片吗？设计灵感那种

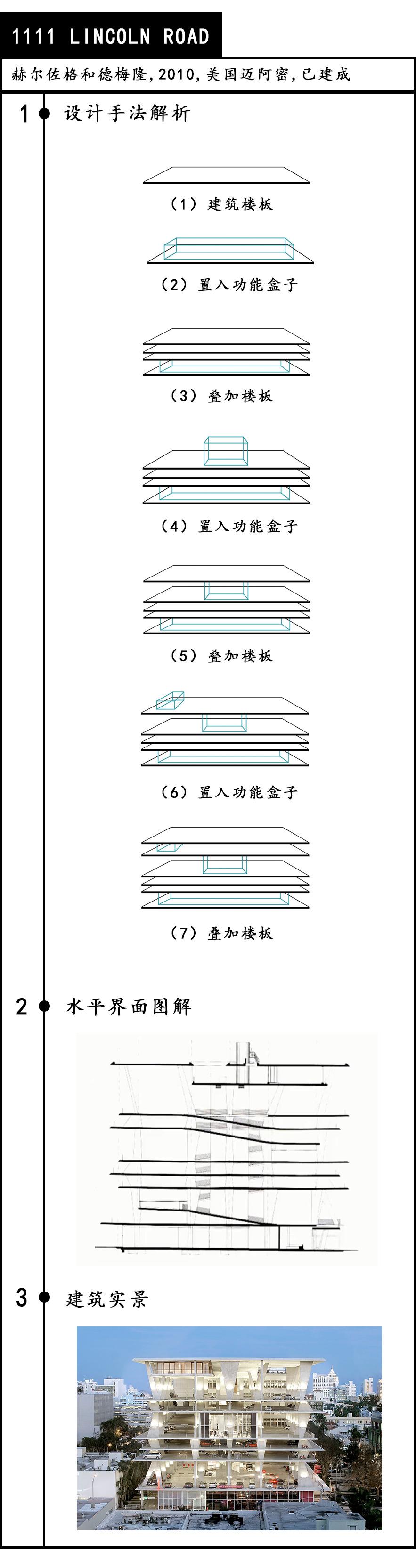

1111 LINCOLN ROAD-HERZOG&DE MEURON.jpg 西雅图图书馆.jpg Villa VPRO.jpg Vanke Center.jpg

第二期：提升“查找灵感”速度的有效工具：把案例装进卡片

写在最后：

不止上文提到的8个案例，还有很多建筑案例我们都可以把它归纳为水平界面图解。又不止水平界面图解这种图解类型，还有垂直界面图解、方块组合图解、气泡平面图解、网格平面图解、堆叠聚落图解、螺旋和动态连续的图解以及树木和自然生长的图解等图解类型值得学习，这些在唐康硕老师的《建筑类型学》课程里都会一一讲解，小编也会在之后持续输出相关学习笔记。

如果上文内容对你有启发和帮助，诚邀你与小编共同学习和探讨。

文末互动：

Q：你还可以用“一条水平线”描绘出其他设计手法吗？

欢迎你加入思考，将简单的图解分析输出成jpg或pdf格式文档发送至学院邮箱2354572203@qq.com。

我们将挑选最优秀的3位免费赠送唐康硕老师的《建筑类型学》课程，并将图解分析于下期文章中分享。

诚邀各位读者与我们互动，共同学习、丰富自身的建筑设计手法。
