龙泉中学体育馆 / 中国建筑西南设计研究院有限公司

中国建筑西南设计研究院有限公司 中国建筑西南设计研究院有限公司

作者:陈朔

项目概况

龙泉中学体育馆(第31届世界大学生夏季运动会配套篮球训练馆)。设计一始即关注因地制宜,复合使用的发展要求。作为校用多功能综合体育馆,兼顾社区全民健身需求。建成后陆续承办成都市第十四届运动会、第九届残疾人运动会、第31届世界大学生夏季运动会的相关比赛,是区域平赛转换、社会开放的标杆性示范项目。

△ 主席台视角透视图

△ 沿体育场主透视图

△ 主立面夜景图

复合功能,高效利用

项目用地在龙泉中学正北角,空间极度紧张。考虑学校实际使用需求,增加利用率。建筑除比训场、游泳池的大空间外,还配套有多种教学用房。设计将游泳池和篮球场垂直叠放,多功能空间穿插在看台下部和游泳馆周边,充分利用下沉庭院和校园界面组织不同功能流线,将提升使用效率和节约用地做到极致。

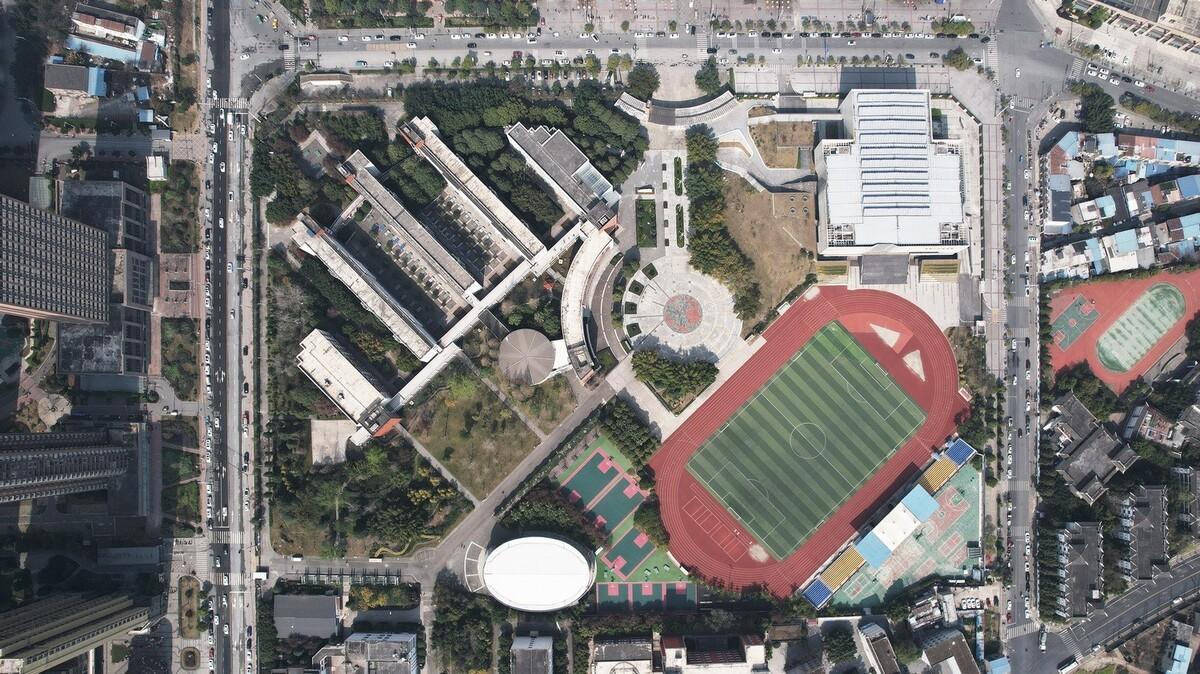

△ 鸟瞰总图

△ 鸟瞰总图

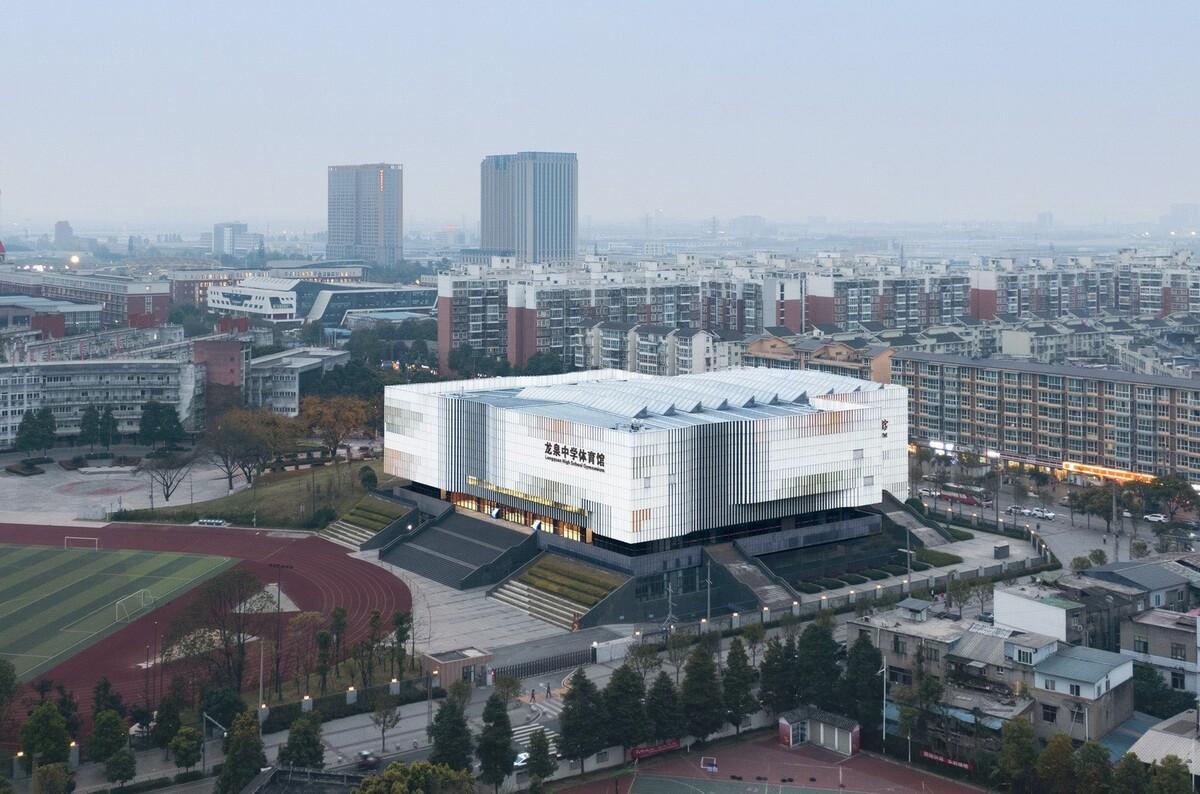

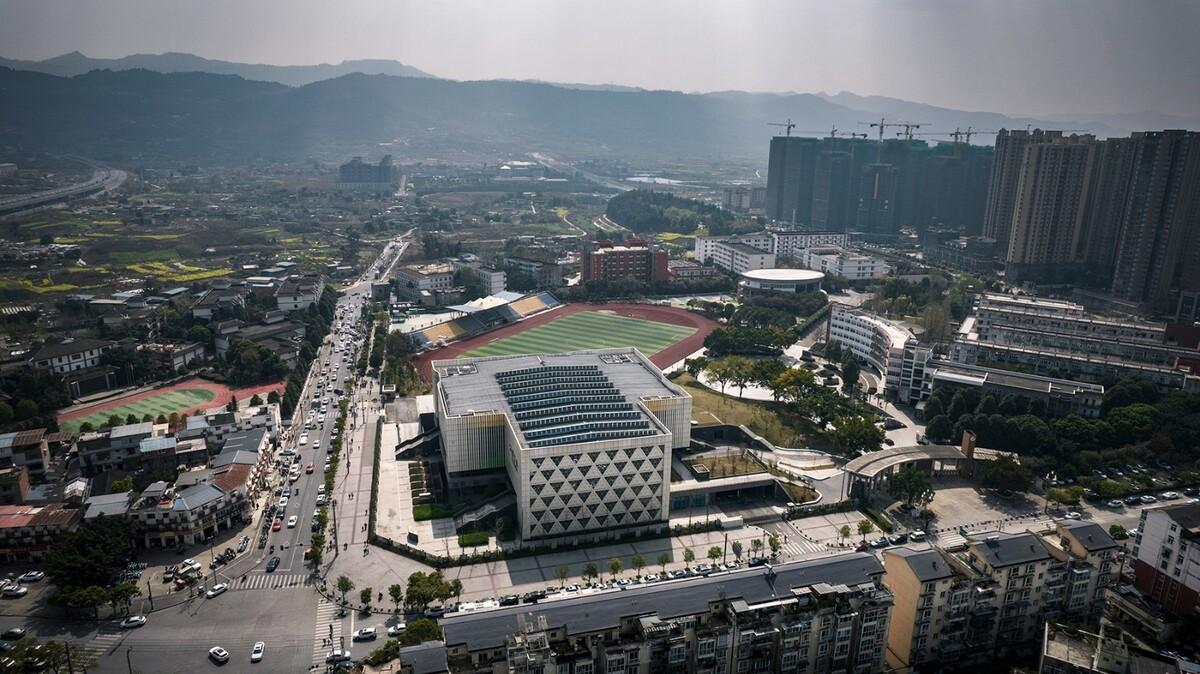

△ 日景鸟瞰图

△ 功能轴测图

△  功能叠放剖面图

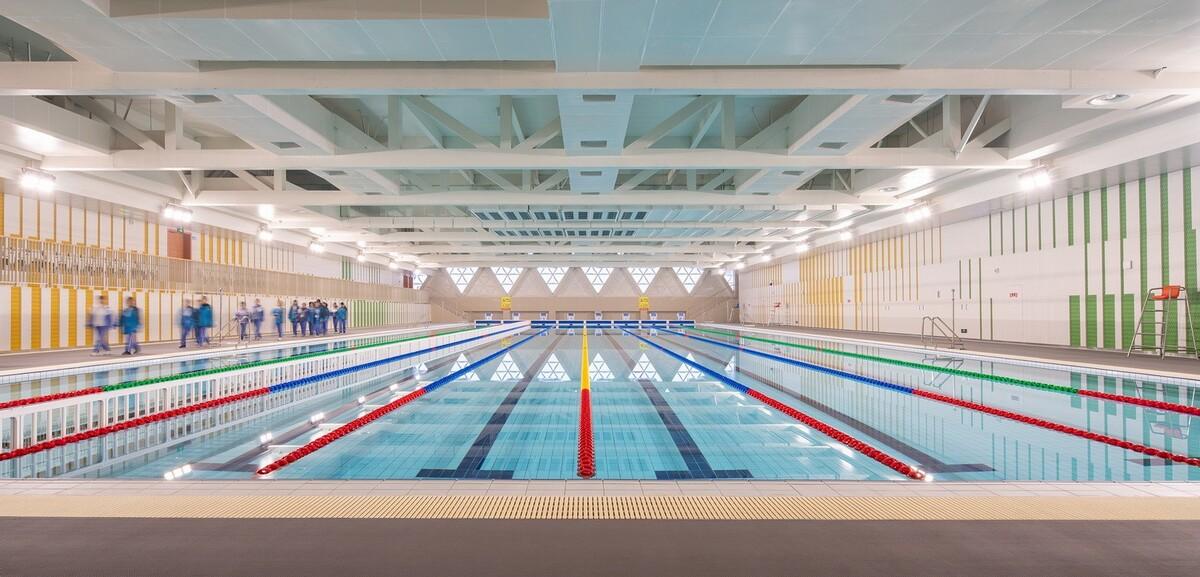

△ 游泳馆室内透视图

山丘绿景,场地记忆

设计希望更多保留校园原有山丘树林,将建筑基座部分的游泳馆做地景化处理,与原有地形融为一体。原始山丘通过精心打造,形成坡地公园,给学生们提供怡人的休憩场所。篮球馆成为漂浮在绿丘之上的纯净盒子,在校园和城市界面均获得了良好的视觉感受。

△ 体量悬浮概念图

△ 校内广场透视图

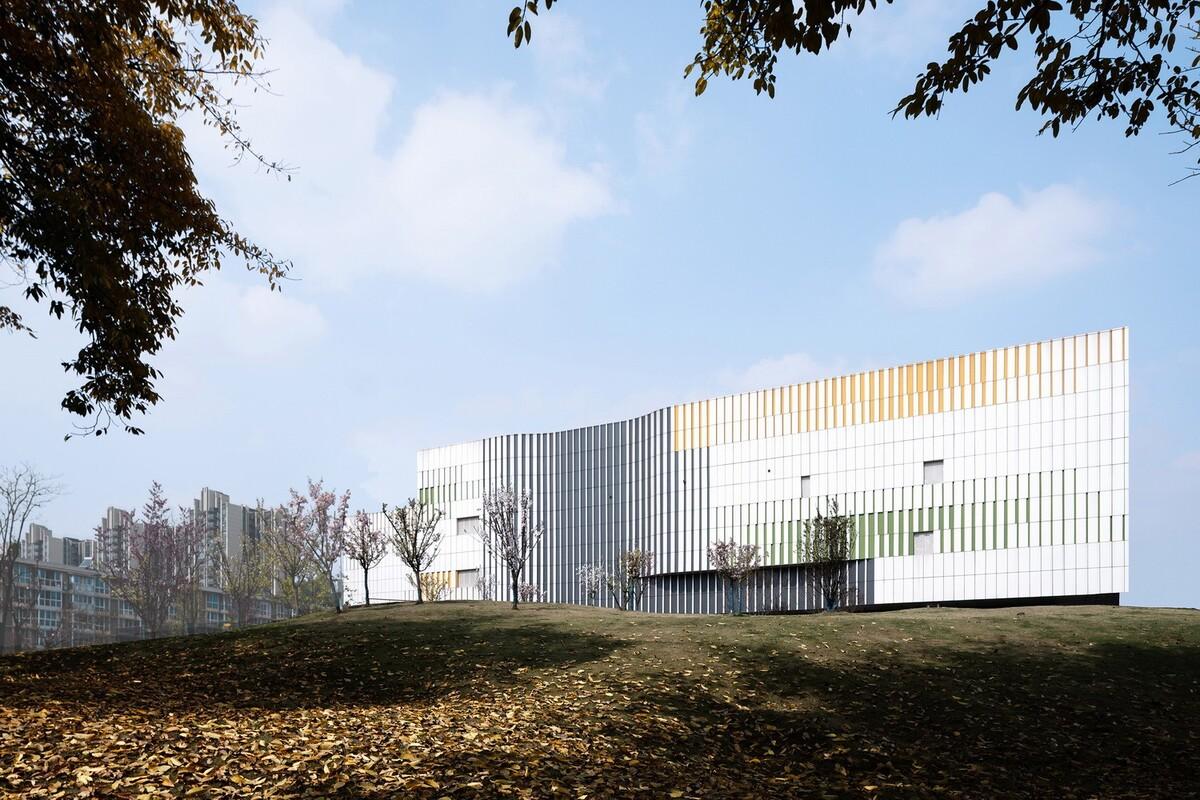

△ 校内草坡透视图

平赛转换,一馆多用

为了保证场馆的多功能使用,设计创造性的将训练场、比赛馆、校园演艺空间设置在一个大空间中。隔断封闭,比赛场和训练场一分为二,可独立使用互不干扰。隔断拉开,比赛场和训练场合二为一,形成一个大型室内空间,可供学校日常体育课及训练使用,或者作为表演场地和舞台后场。

△ 灵活使用示意图

△ 体育馆灵活使用——大空间训练使用

△ 体育馆灵活使用——比赛使用

△ 体育馆灵活使用——表演使用(成都市第九届残疾人运动会开幕式)

建构一体,数字演绎

建筑结构机电一体设计。篮球馆大空间桁架结构在隐蔽机电管线的同时,结合屋顶侧采光天窗,塑造了简洁明亮的室内效果。城市界面,表现了结构斜交网格肌理,结合磨砂玻璃,提高了训练空间的自然采光效果。主立面采用参数化渐变彩色铝板,抽象了当地龙泉山脉的律动,也塑造了学校建筑年轻活泼的外在形象。

△ 建构一体剖切示意图

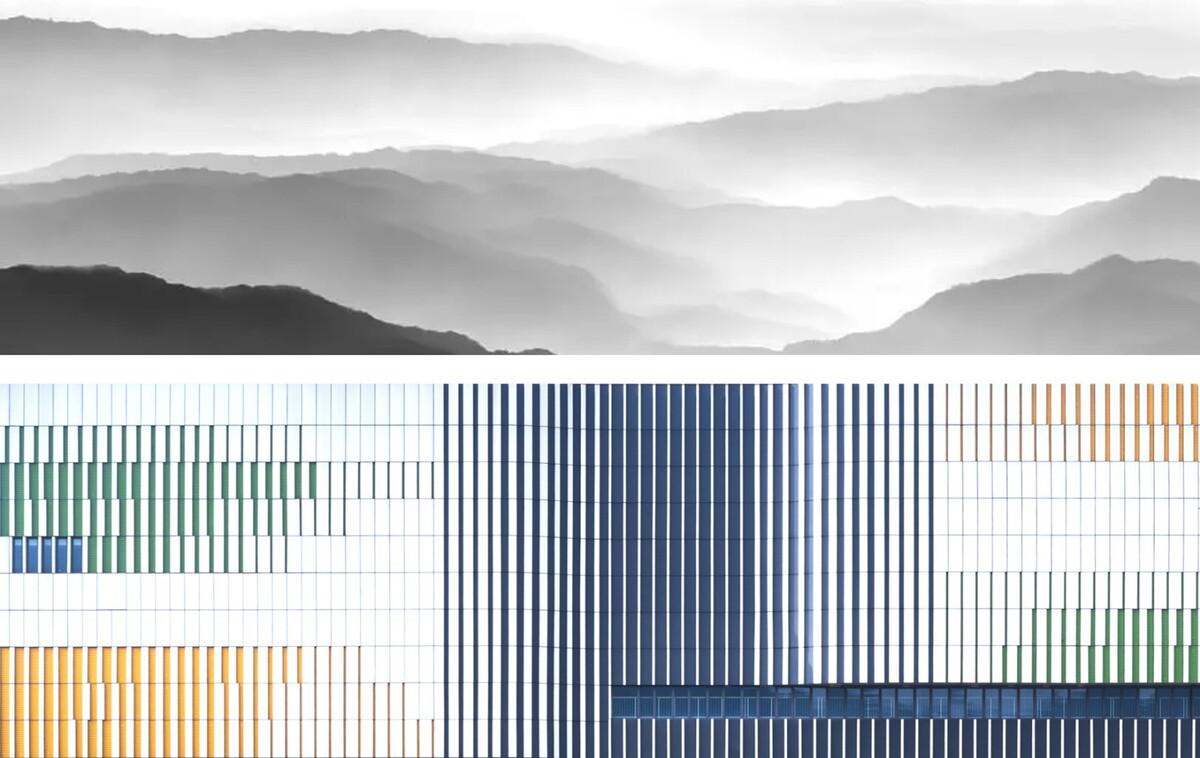

△ 龙泉山脉抽象数字立面

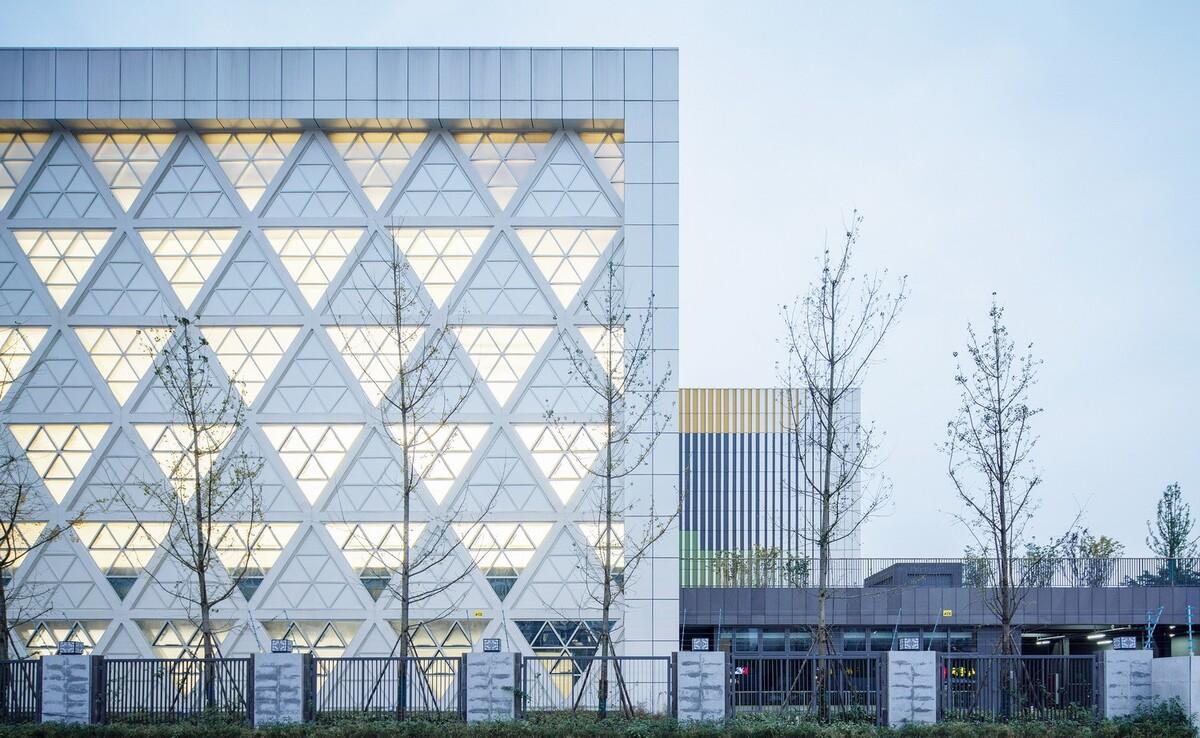

△ 结构斜交网格肌理

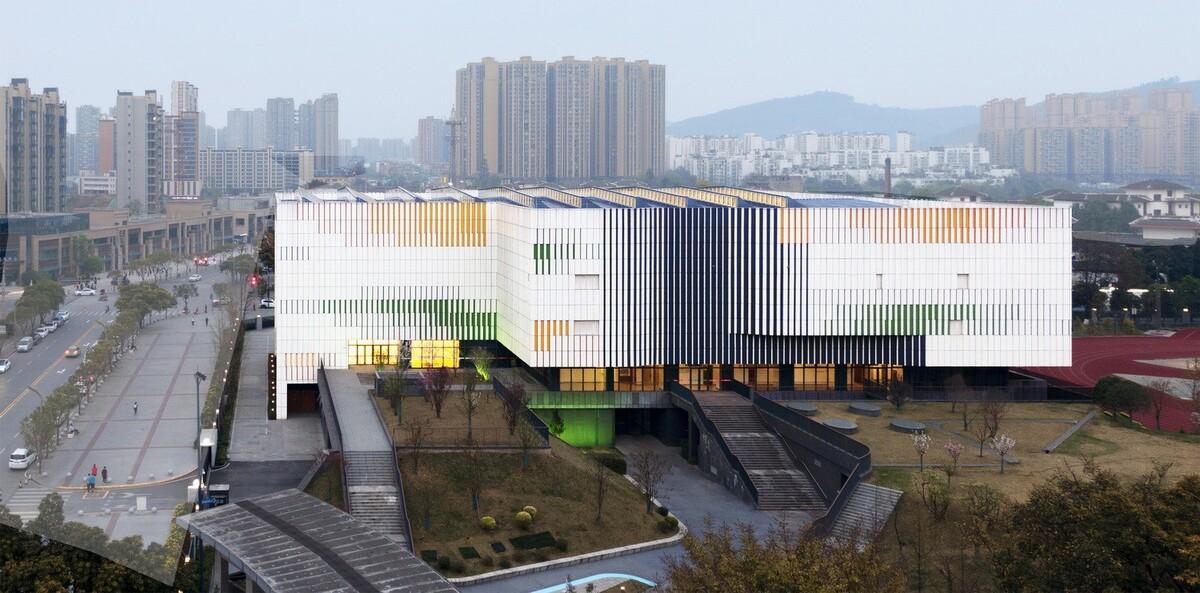

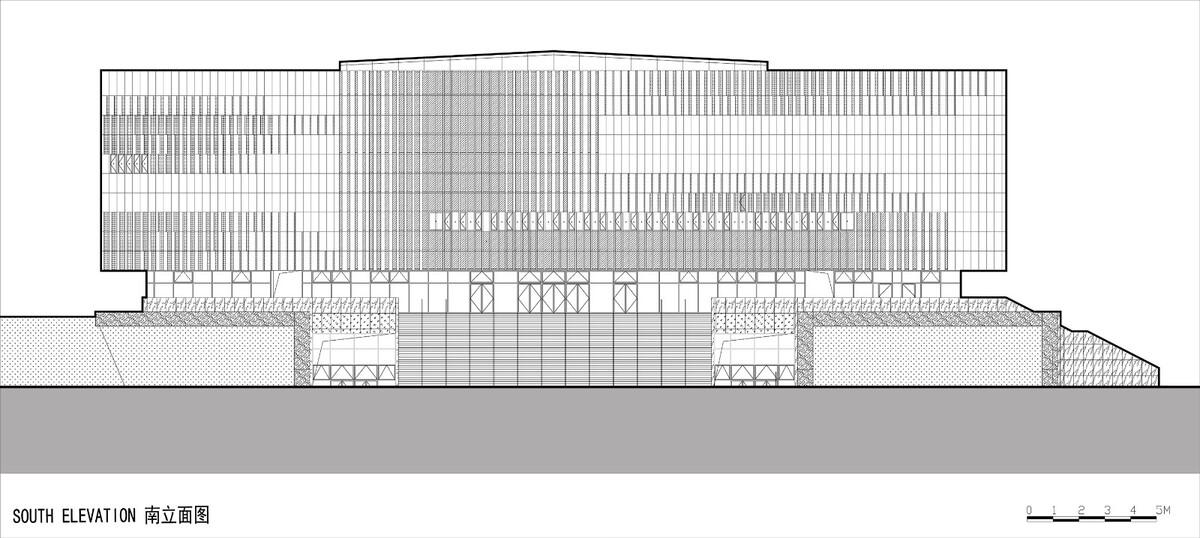

△ 城市界面立面

结语

体育建筑经历了从只能开展少数专业项目的单一功能到服务综合性体育赛事的的模式转变。龙泉中学体育馆在此基础上,从设计之初就复合了表演、教学等多样化功能。是在高效利用、可持续发展之路上的一次有益探索。

△ 城市界面透视图

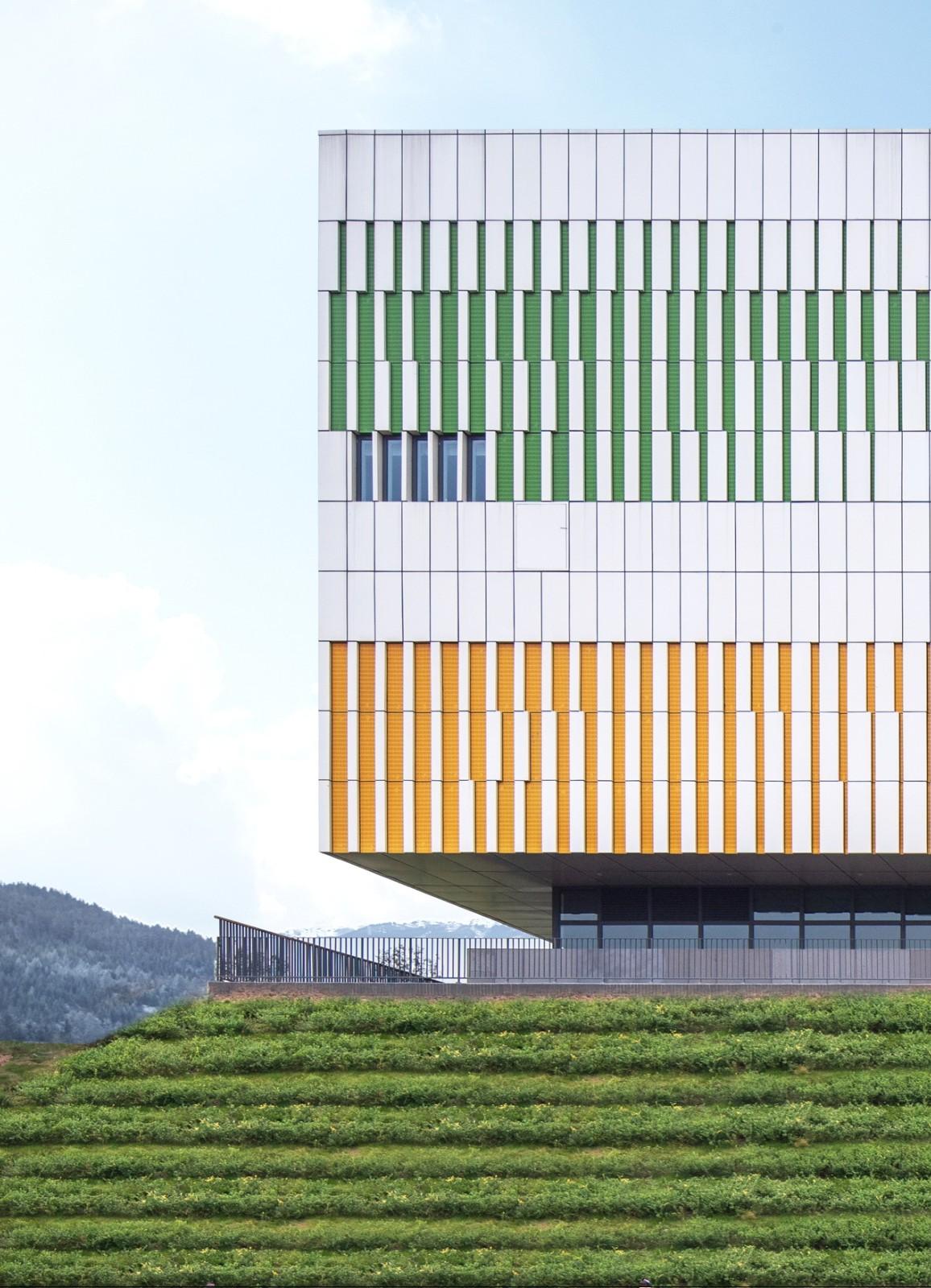

△ 草坡与立面肌理

△ 城市夜景

项目图纸

△ 总平面图

△ 剖面图


 项目信息

项目名称: 龙泉中学体育馆(第31届世界大学生夏季运动会配套篮球训练馆)

项目类型:建筑

项目地点:四川省成都市龙泉驿区

设计单位:中国建筑西南设计研究院有限公司

主创建筑师: 肖波、陈朔

项目总负责人 : 肖波,陈朔

建筑设计 : 钱昱全,鞠颖,吴瑶,严翔

结构设计 : 张彦,赖程钢,许京梦

暖通设计 : 文玲,雷智勇,

给排水设计 : 杨槐,蔡阳阳,李佳

电气设计 : 李慧,张伟,邱玉,杨海波

幕墙设计 : 范锐,罗光龙

室内设计 : 黎洪洲

建筑技术 : 李慧群

智能化设计 : 邱玉

造价专业 : 彭小芳,冷在品

景观设计 : 尹昕

业主:成都经开建设管理有限公司

造价:1.82亿元

建成状态:建成

设计时间(起迄年月):2017.10~2018.10

建设时间(起迄年月):2019.01~2020.07

用地面积(平方米): 11231.00㎡(扩建用地)

建筑面积(平方米):30599.24㎡

室内:成都赛文装饰设计有限公司

材料:室内灵活隔断-四川伍福装饰材料有限公司

摄影师:存在建筑、见闻影像、辛振、刘顶双
