Hardtbergturm 瞭望塔 / Wolfgang Ott Architekt BDA

ArchitectureDaily ArchitectureDaily

作者:Wolfgang Ott Architekt BDA
原文链接

来到 Hardtbergturm 瞭望塔意味着你可以将日常生活抛在脑后,清空大脑,让你的目光在 26.6 米高的树梢和该地区的特色景观上漫游。在这里,你可以从新的角度探索柯尼希施泰因(Königstein)、克隆贝格(Kronberg)和法尔肯斯泰因(Falkenstein)地区的城堡,陶努斯(Taunus)的费尔德山(Feldberg)和Altkönig山,以及美因河畔的平原还有中心地区的法兰克福和机场。在风和日丽的日子里,您甚至可以一路眺望到黑森林(Black Forest)。

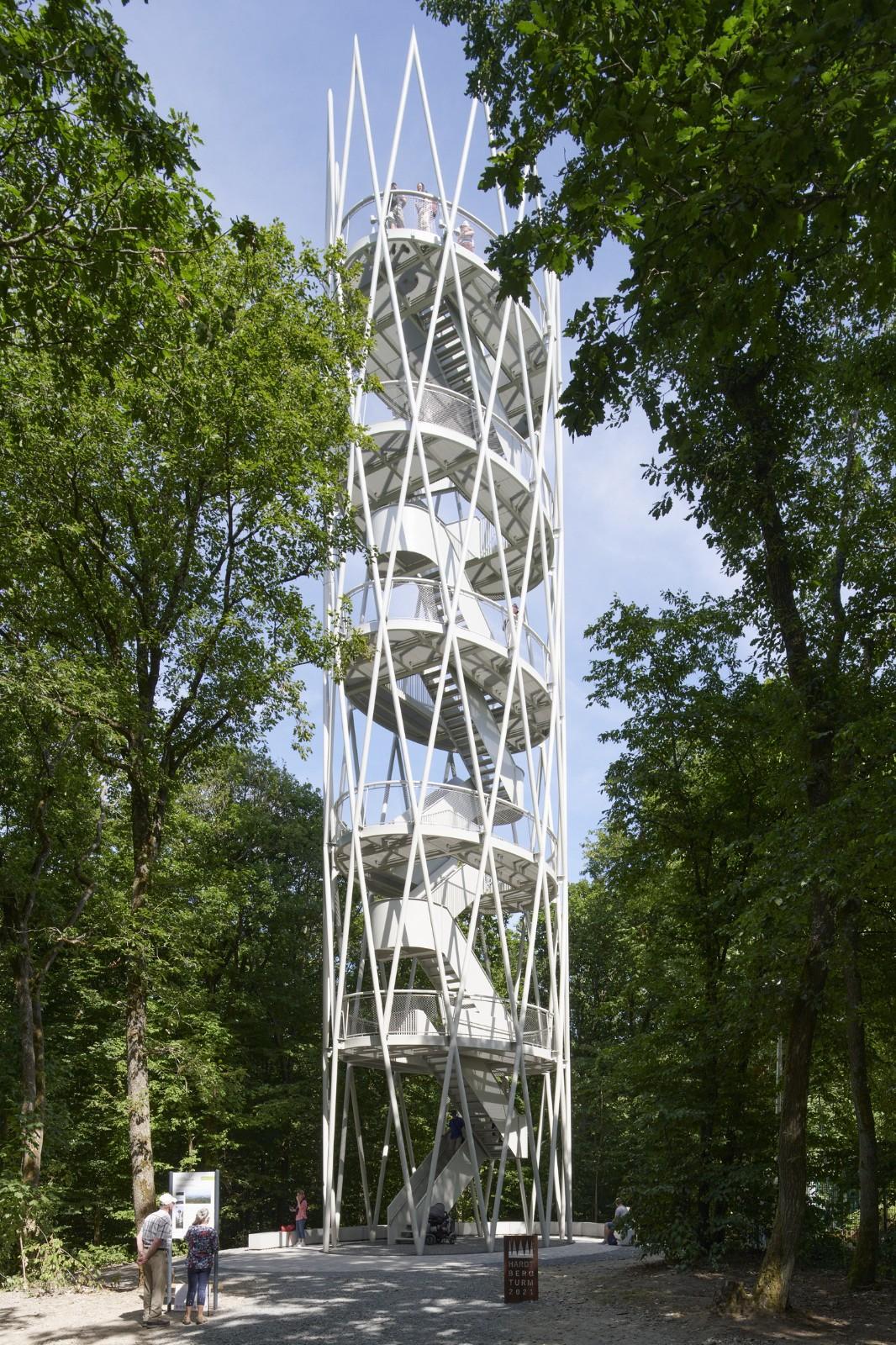

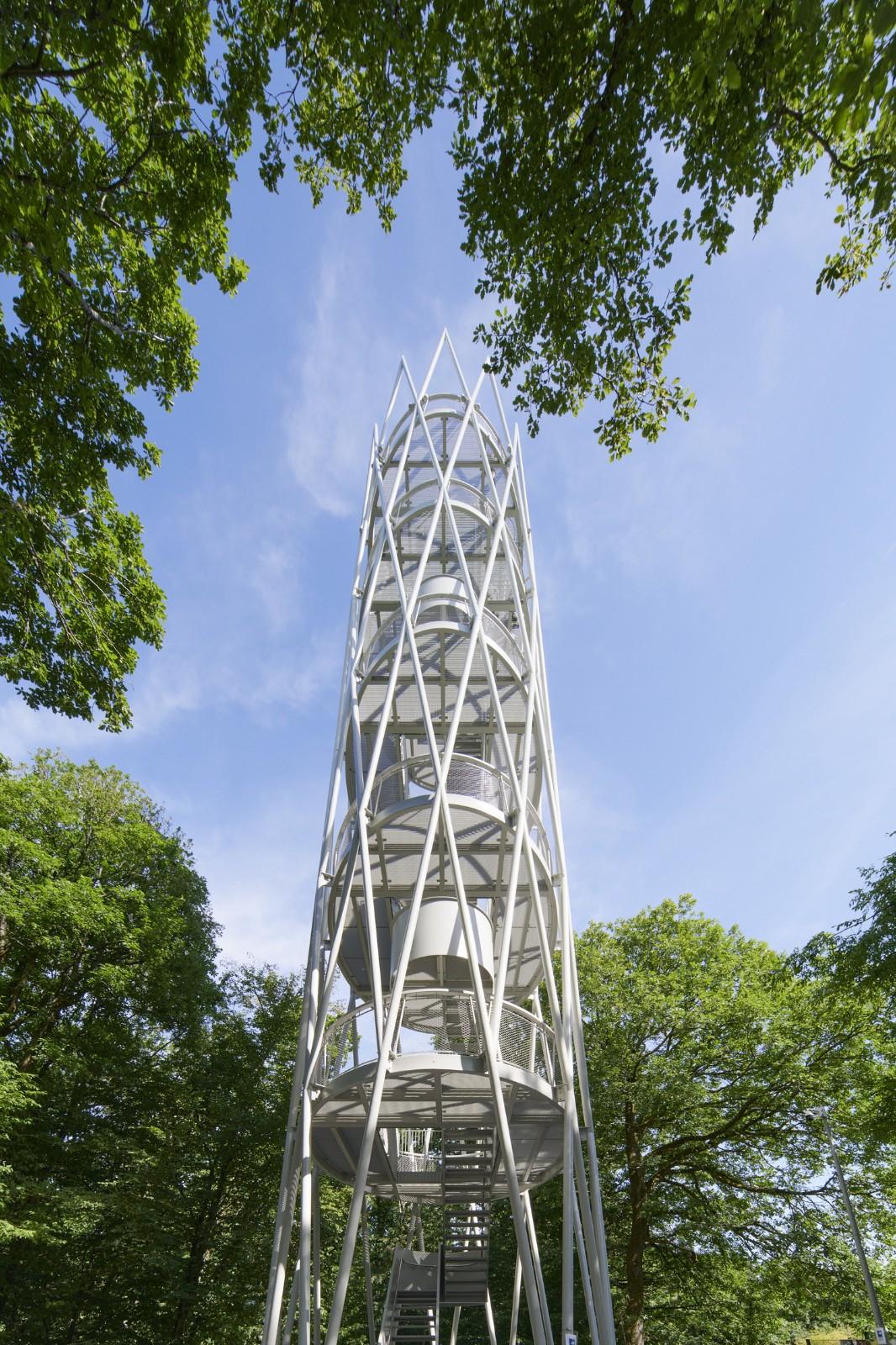

该项目位于 Hardtberg 城区顶部、海拔为 409 米的柯尼希施泰因森林中。长 8.95 米,宽 5.95 米,顶部最高为 32.3 米的瞭望塔以椭圆形为基础,拥有总重量约 80 吨的纯钢结构。该塔的椭圆基座上有一个由清水混凝土制成的座位平台,邀请着游客在此驻足休息片刻。

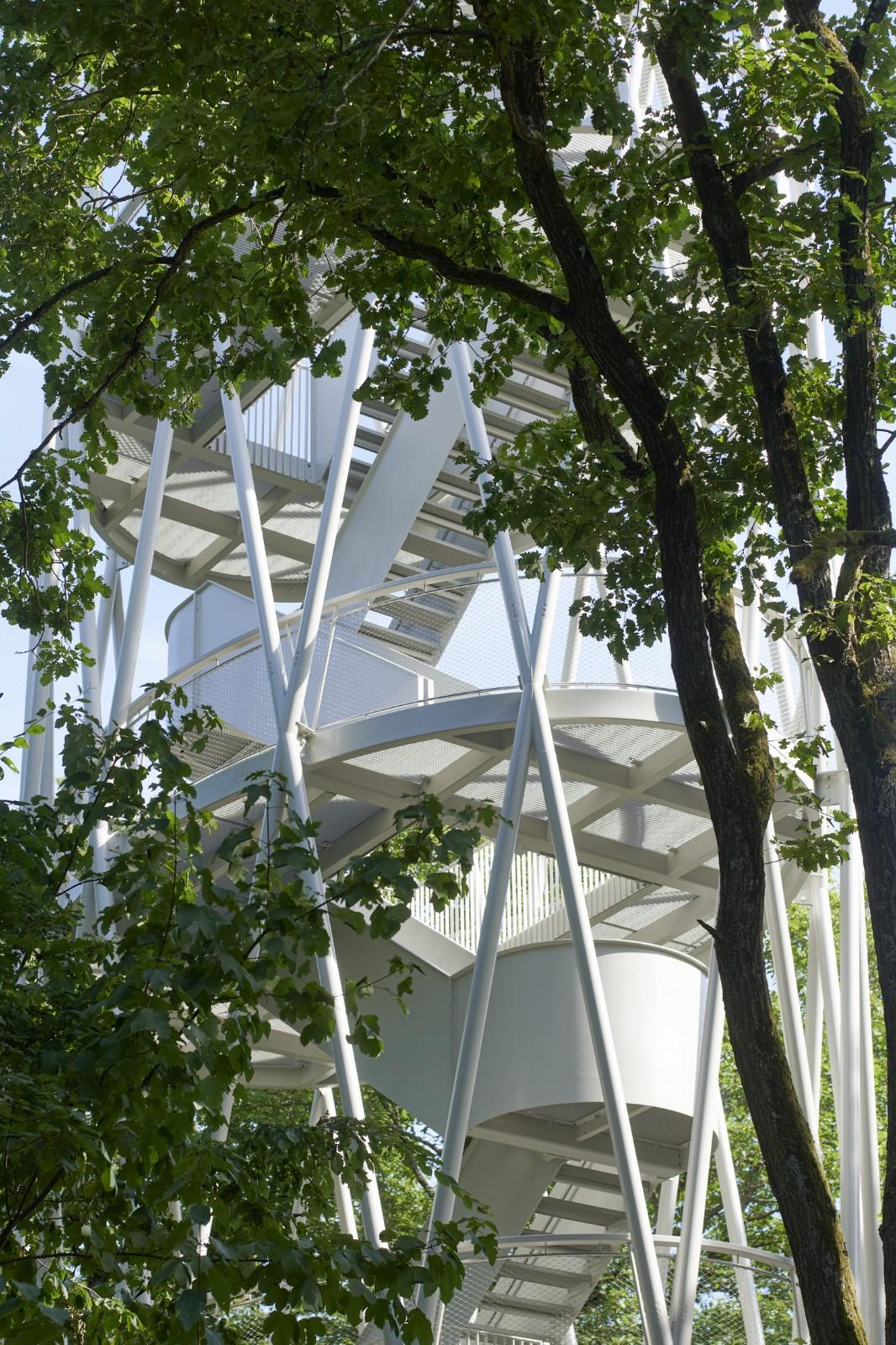

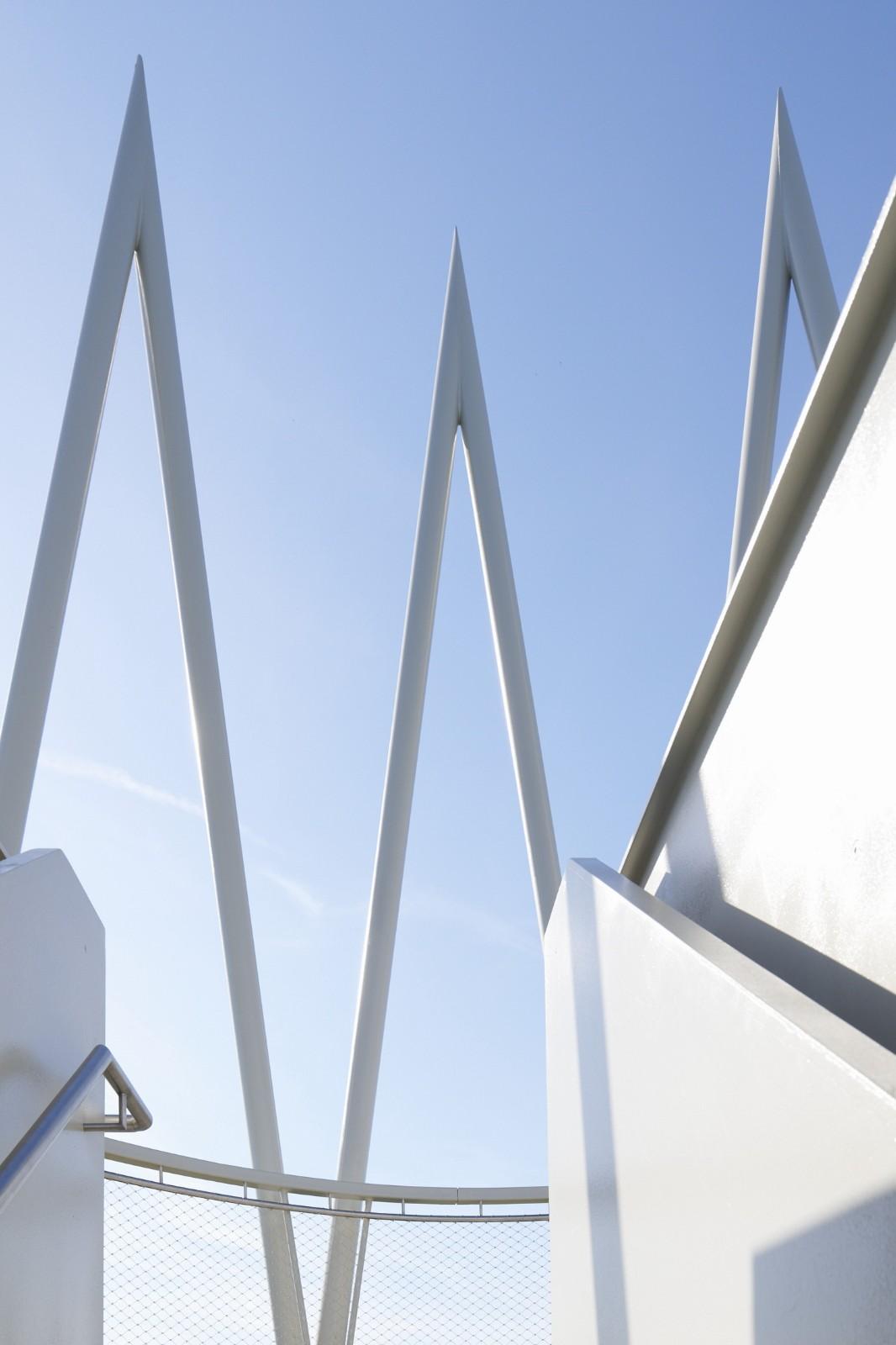

由斜对和相交的圆柱体形成的支撑结构也极具特色。柱子构成了空间框架,并将各楼层的力传递到钢筋混凝土基础板。

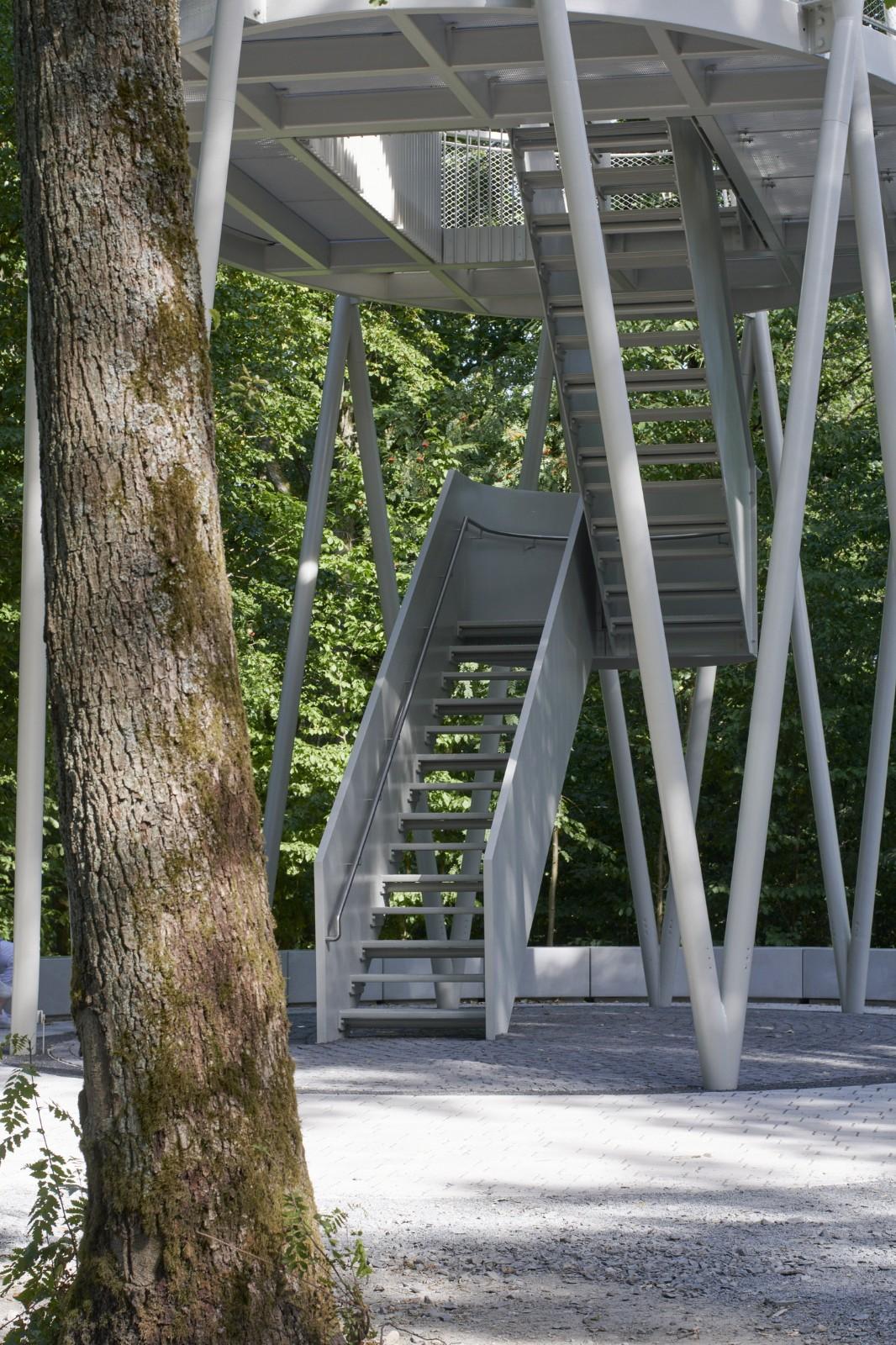

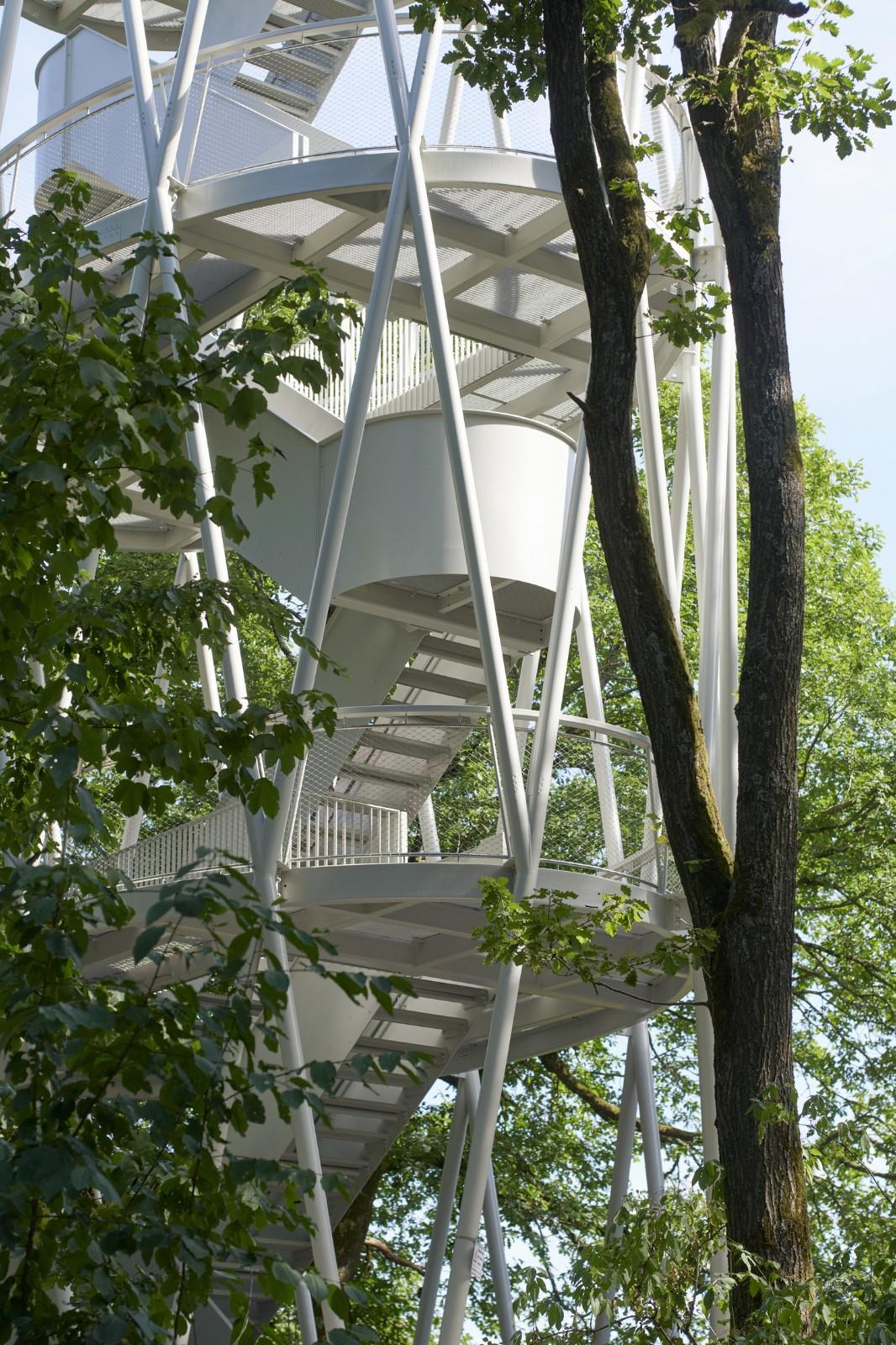

瞭望塔共分为四个探索层和一个观景台。因此除了能眺望远处的景色外,还可以深入了解动植物。通过塔中心的五个双层悬浮、带有半圆梯台的楼梯进入各个塔层。每一层楼梯的方向都有所改变。因此,游客在攀升的过程中一定会达到每个独立站点。

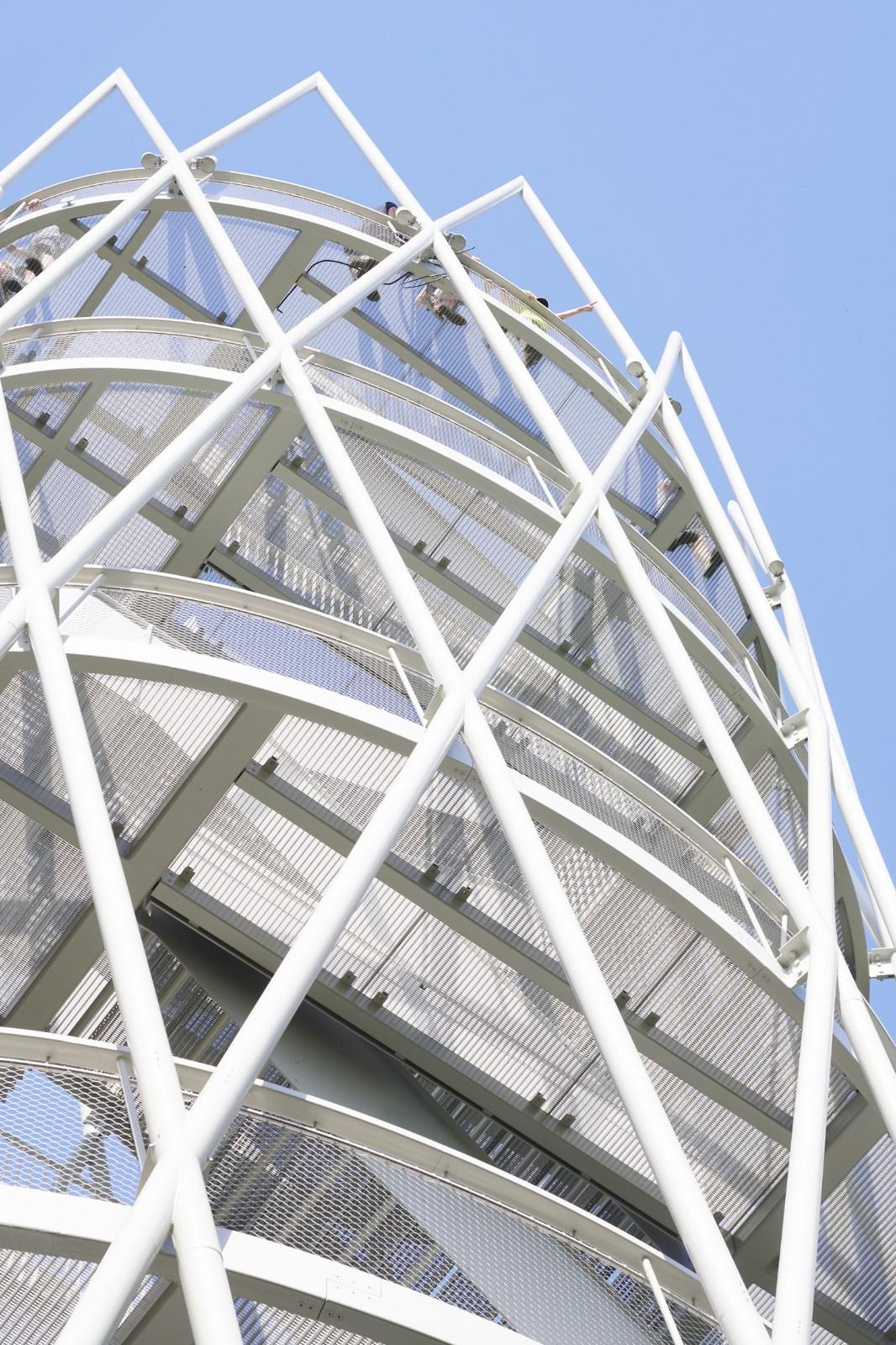

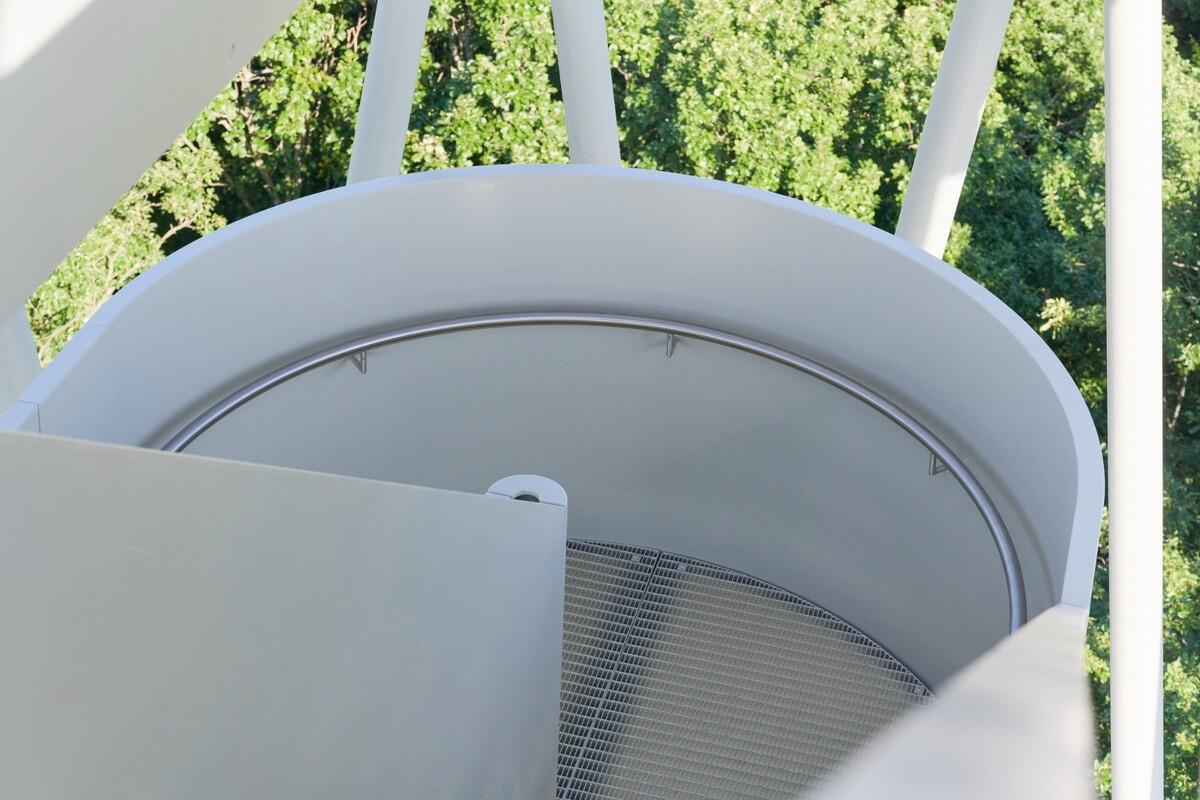

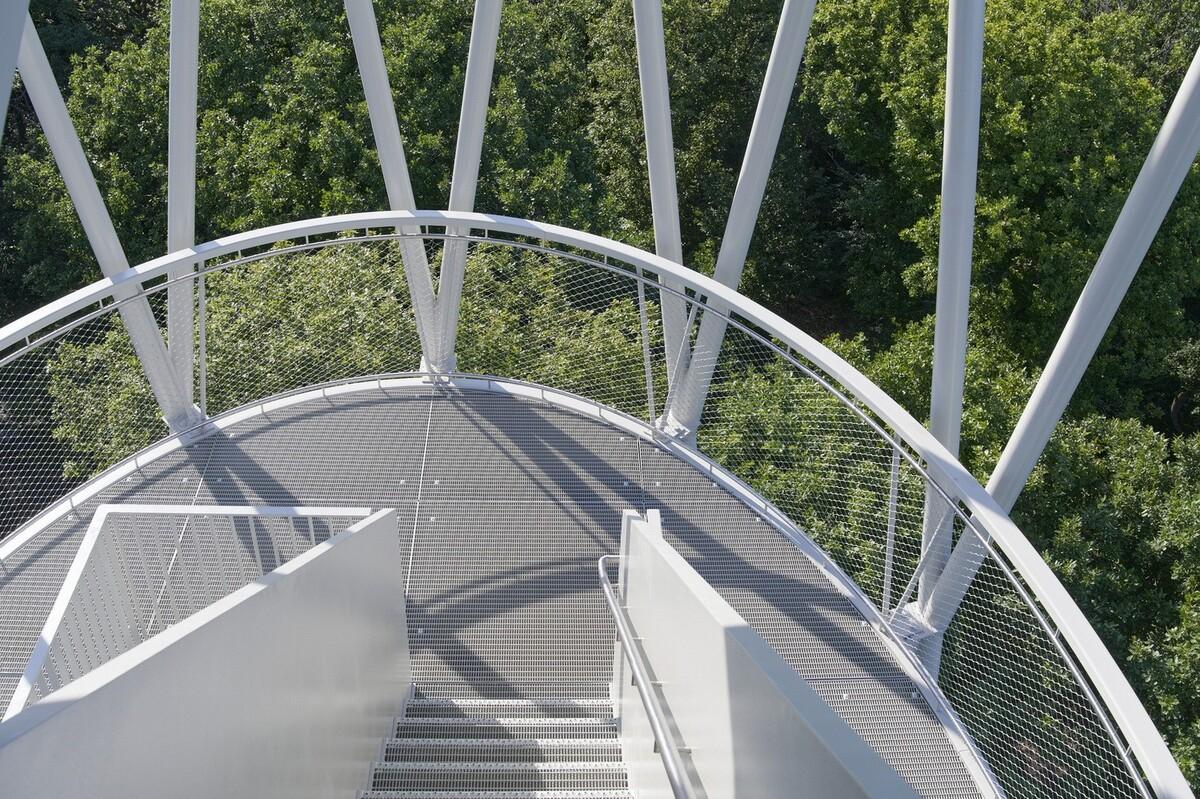

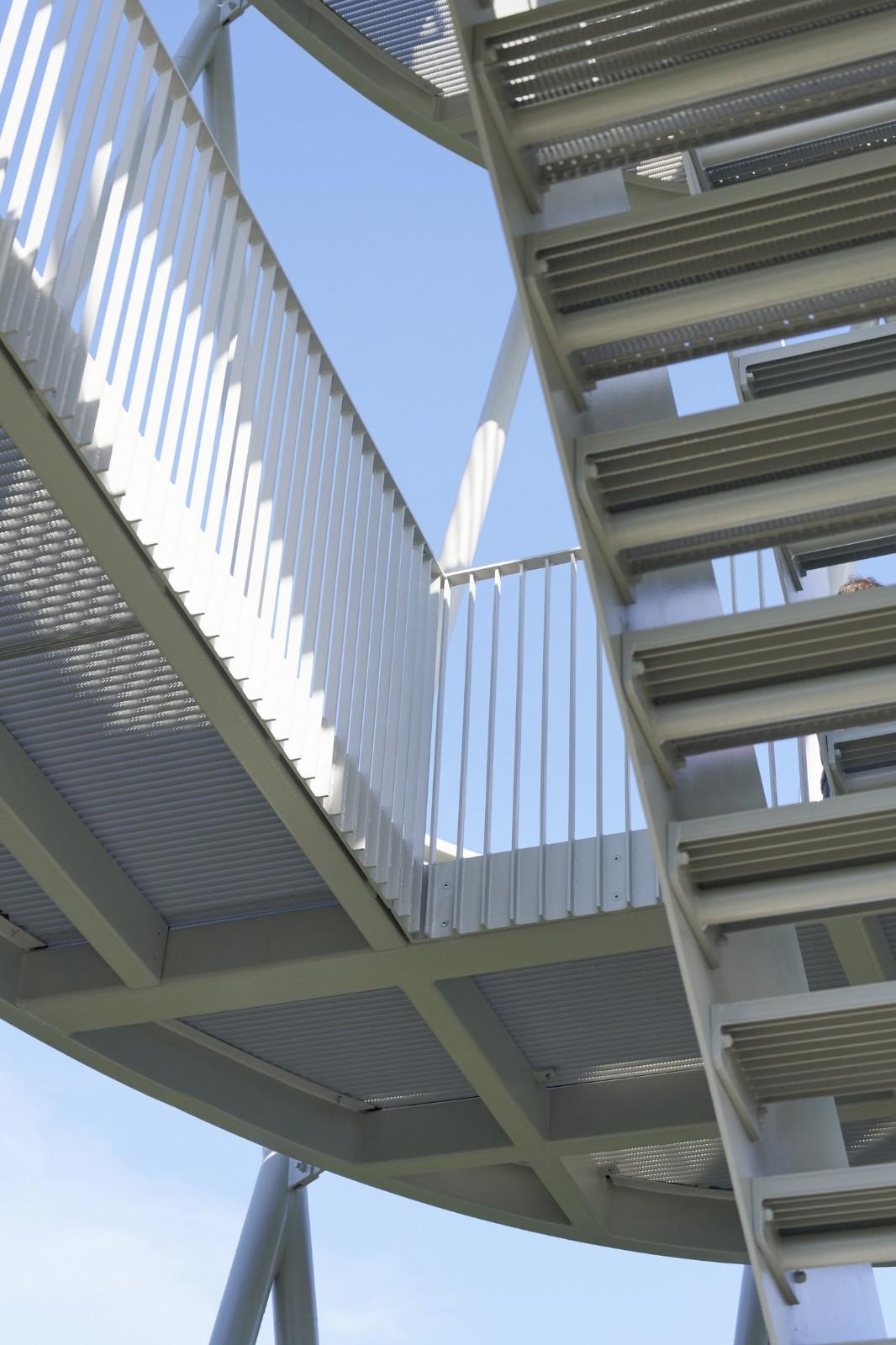

楼梯和梯台边缘的承重钢桁架与各层的钢板栏杆的组合,再配备一体式的不锈钢扶手,引导和保护着通往顶端的道路。从远处可见的楼梯加上大量栏杆,形成了通往顶部的标志,并从远处透露出其作为观景台的功能。

通过其椭圆形平面、探索层、交叉式楼梯和鲜明通透的外部支撑结构,这座塔成为了一个属于自身的体验式空间。

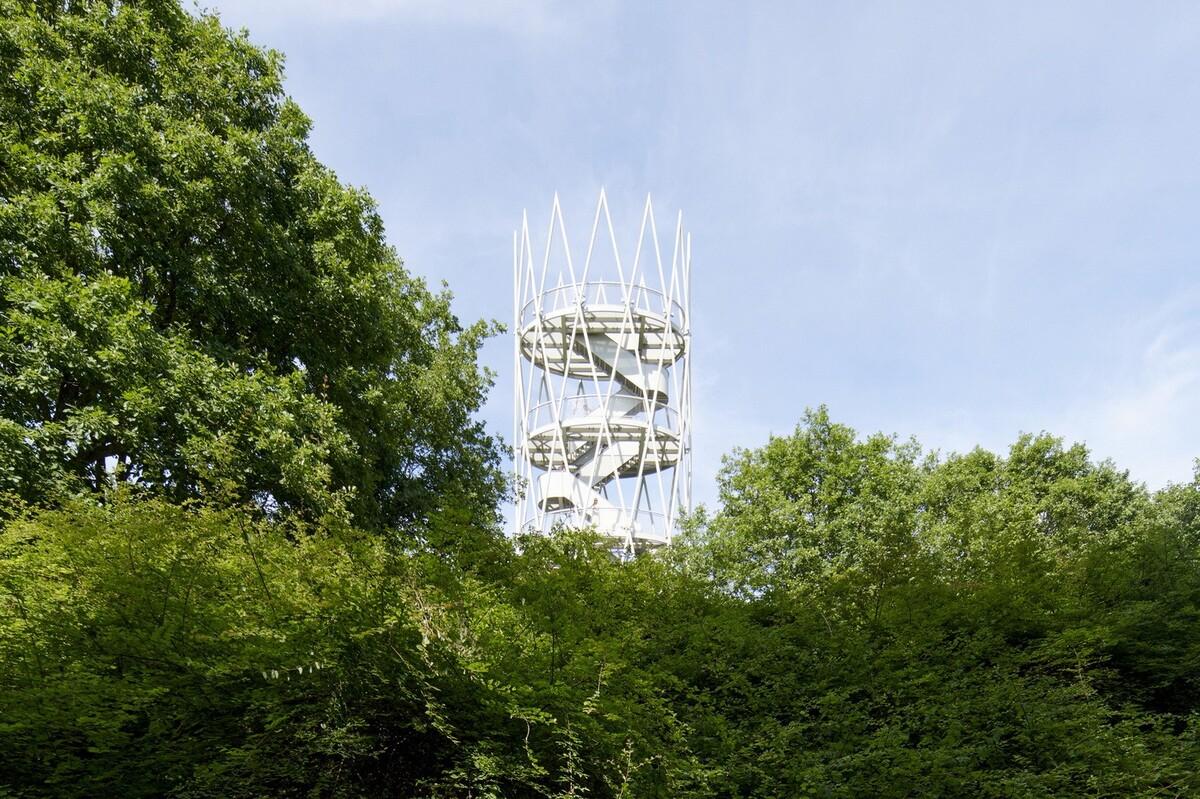

除了开放式设计之外,影响到瞭望塔外观的还有其统一的丝绸灰涂料,根据天气变化与天空融合或形成对比。


项目图纸

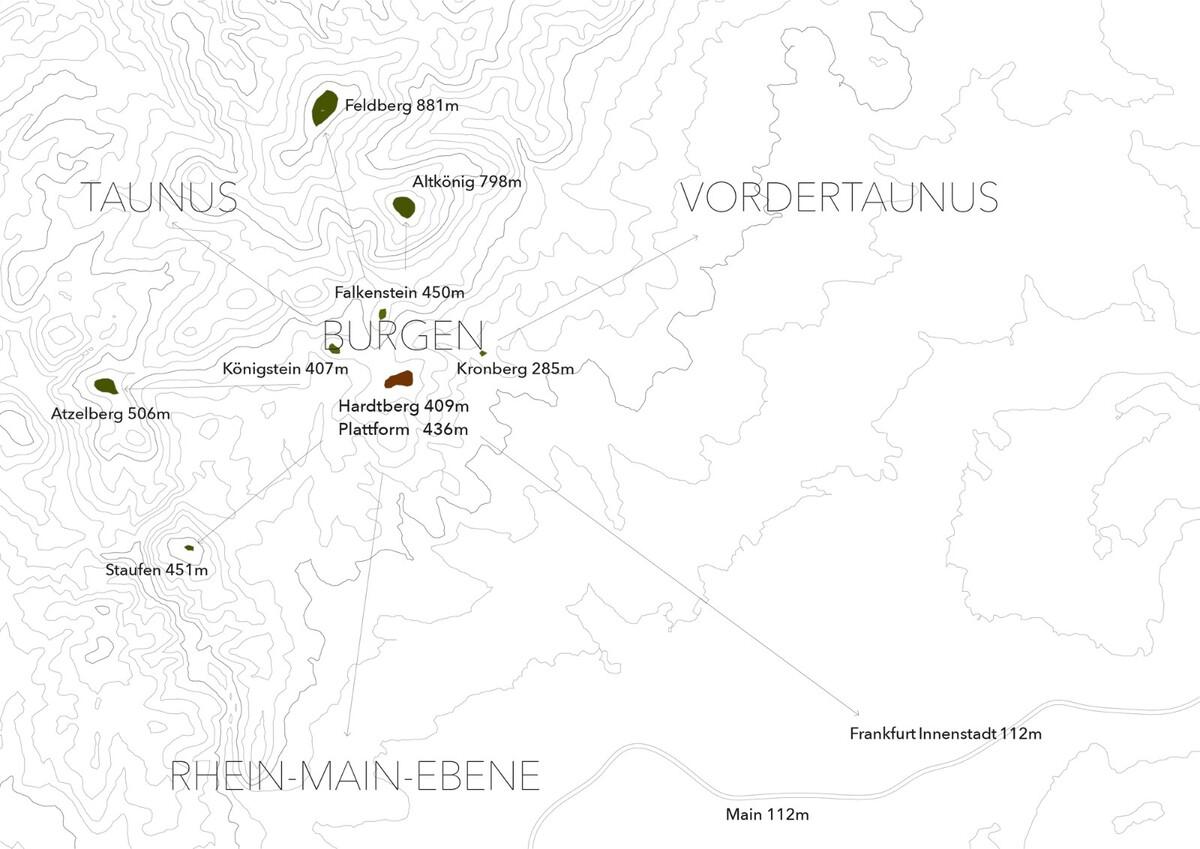

△基地示意图

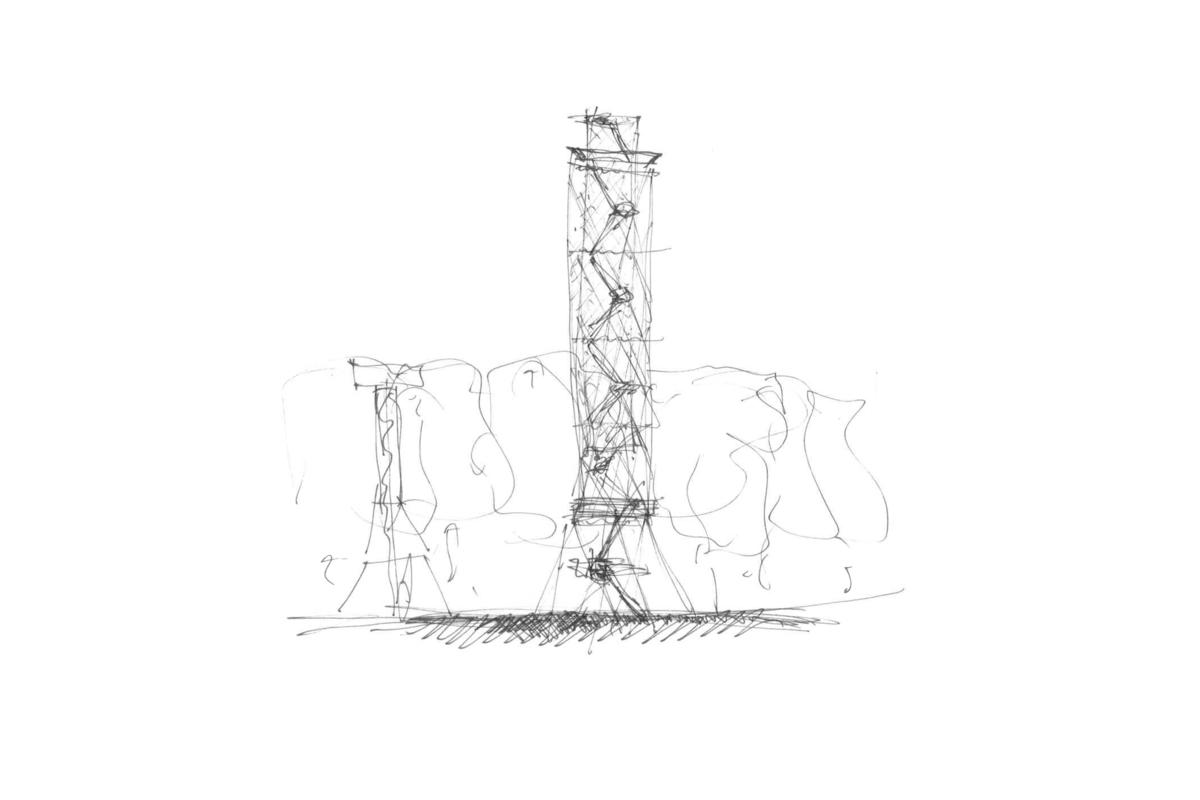

△手绘图

△总平面图

△平面图

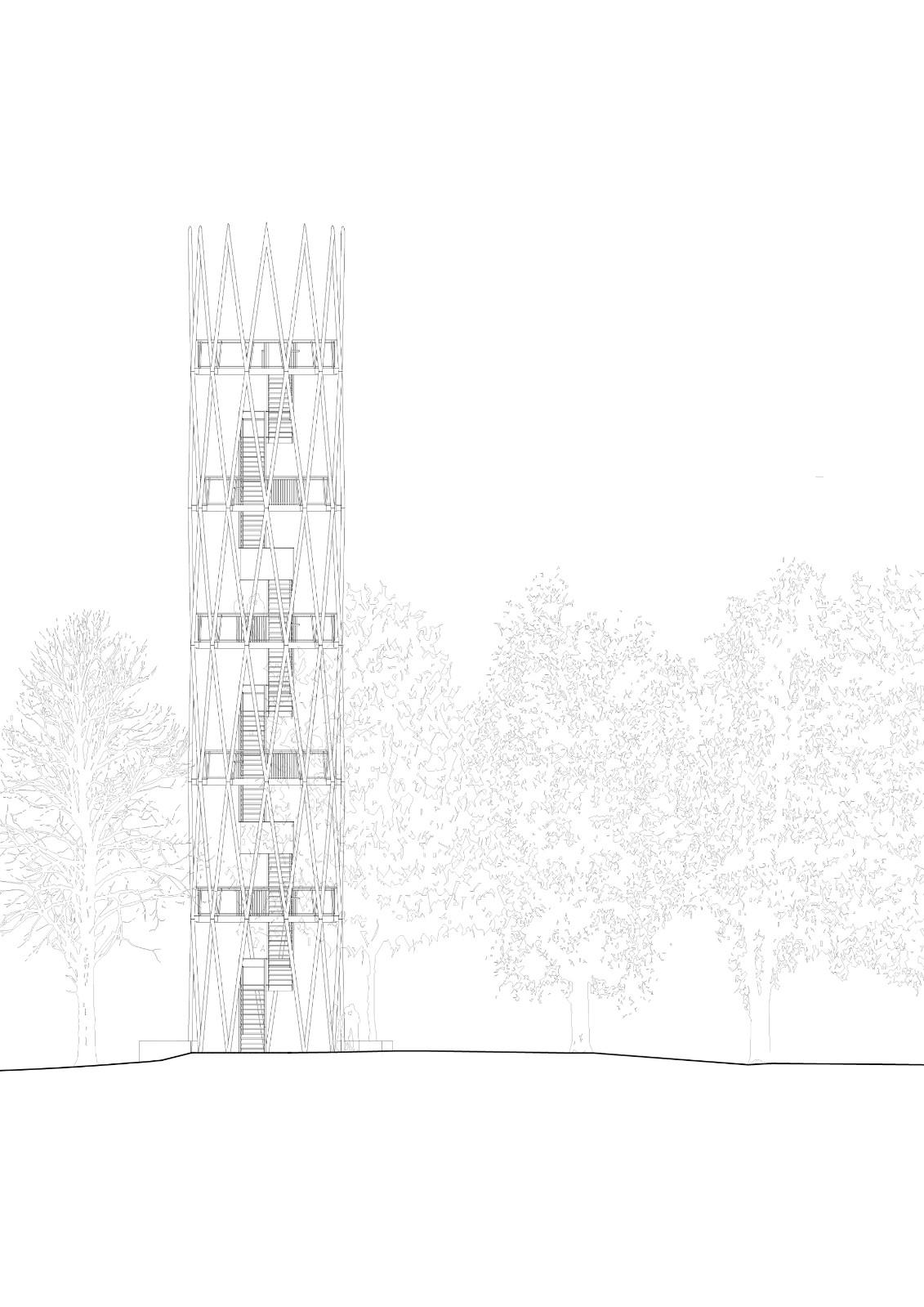

△立面图

△立面图

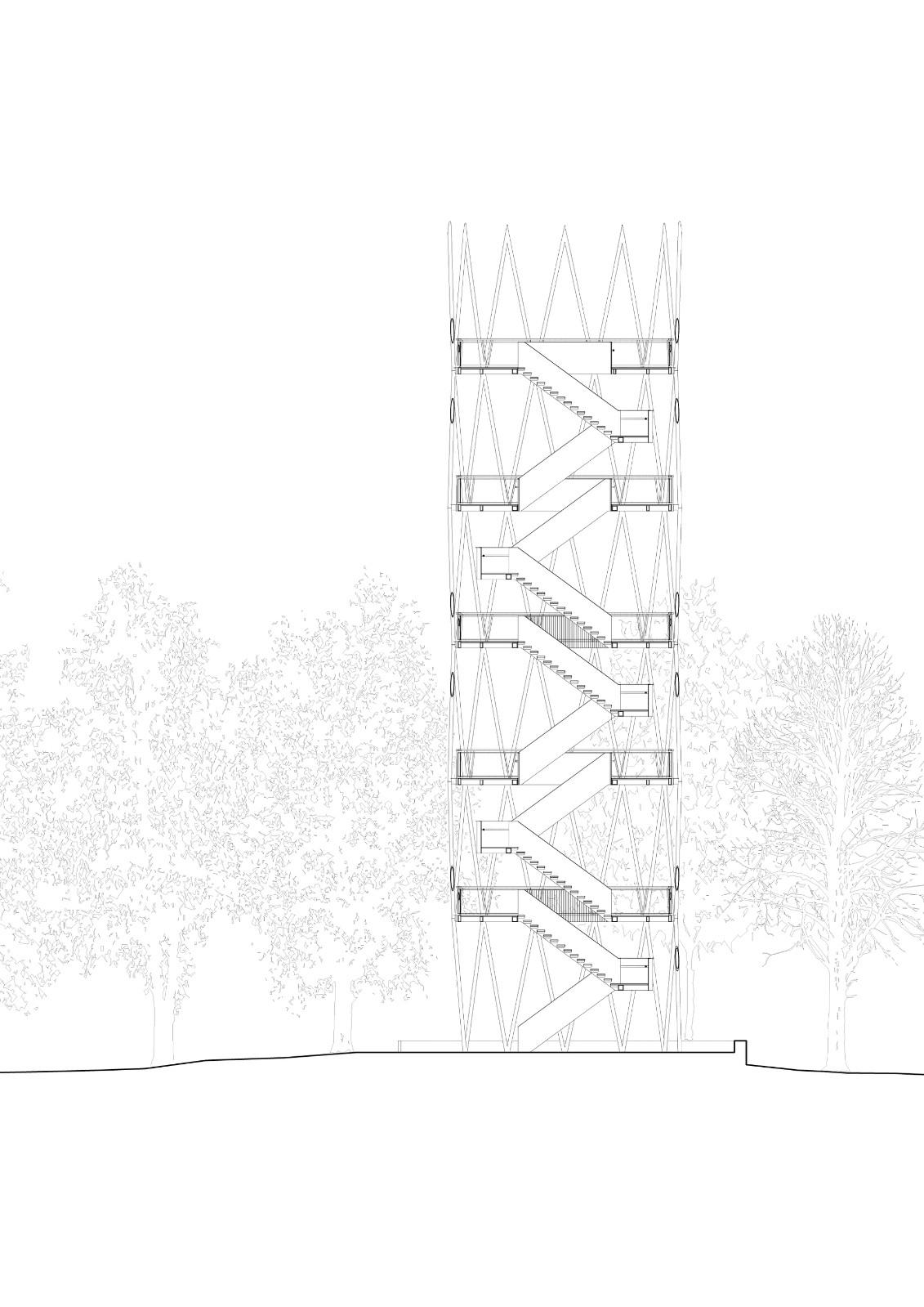

△剖面图

 项目信息

建筑师: Wolfgang Ott Architekt BDA

面积 : 250 m²

项目年份 : 2022

摄影师 :Timon Ott

厂家 :  Carl Stahl ARC, Rinn Beton, Willy Meyer+Sohn GmbH+Co. KG

设计、详图与执行 : Wolfgang and Leonie Ott

钢结构工程师 : Metallbau Konrad

基础 : Alexander Pfaff

景观设计 : Schiesser Gartengestaltung

地点 : 德国,Königstein im Taunus
