厕所革命:一件关键的小事 / 繁星建筑工作室

繁星建筑工作室 繁星建筑工作室

作者:繁星建筑工作室

今年七月份,工作室参加了深圳市坪山区公共厕所项目竞赛。该竞赛旨在改善城市环境品质,为广大市民生活提供便利。主办方从当地选出11处地点,进行2座精品公厕及9座装配式公厕的建设。

树林中的公厕

场地1位于深圳坪山区丹梓大道旁绿化带公园之中,基地周边景观条件良好,建筑面积约130平。建成后主要适用人群为周边工业园区员工以及路人与司机。

为了打破公厕原有的刻板印象,让建筑能够具有更强烈的公共性,我们将功能房间进行了拆分,变成一个个独立的体块,围合出院落式建筑的形制。该形制也与当地客家特有的围屋“大万世居”有所呼应,通过将传统居住建筑的空间语言进行公建化处理,营造出一个开敞、自由的公共空间。

调整大小 1-1-概念+总平 繁星建筑工作室.jpg

△大万世居(左) 总平面图(右)

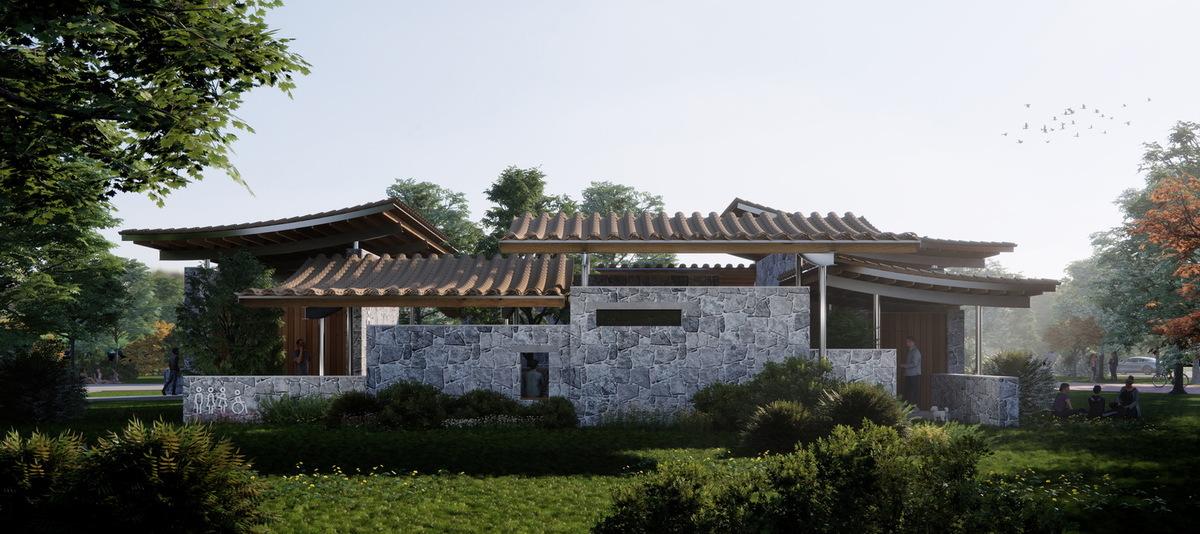

调整大小 1-2-东侧效果图繁星建筑工作室.jpg

△东侧效果图by 繁星建筑工作室

建筑整体由男卫、女卫、第三卫生间、母婴室和管理用房四个体块组成。用材以毛石、木材等环保材料为主,配合钢结构的主体搭建,积极回应了周边的绿化环境。轻盈飘逸的屋顶促进了室内外的空气流通,也引入了自然光,让内部更为明亮整洁。

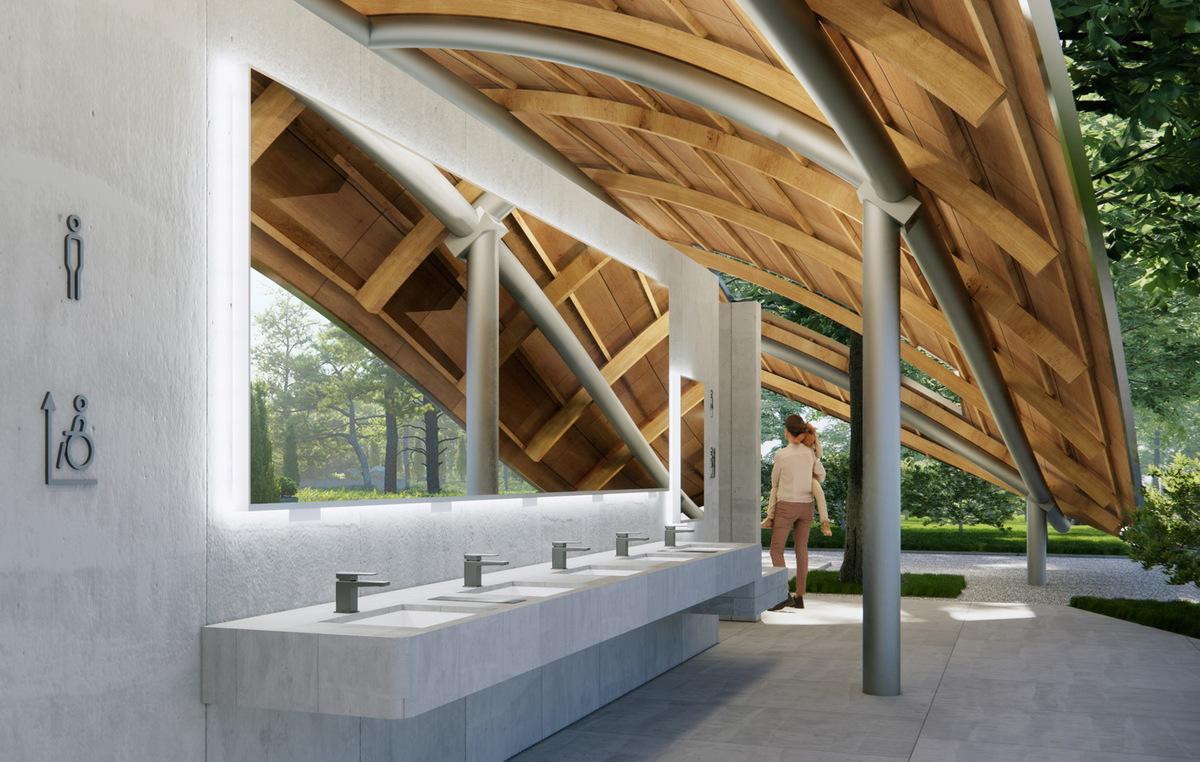

调整大小 1-4-内庭院效果图繁星建筑工作室.jpg

△内院效果图by 繁星建筑工作室

因为公厕是在绿化公园之中,我们希望能强调建筑与自然环境的统一性,便增加了长凳、树木等景观元素供人欣赏停留。在内庭院保留了树木与石子地面,在入口处与房间两侧设置了休憩空间。

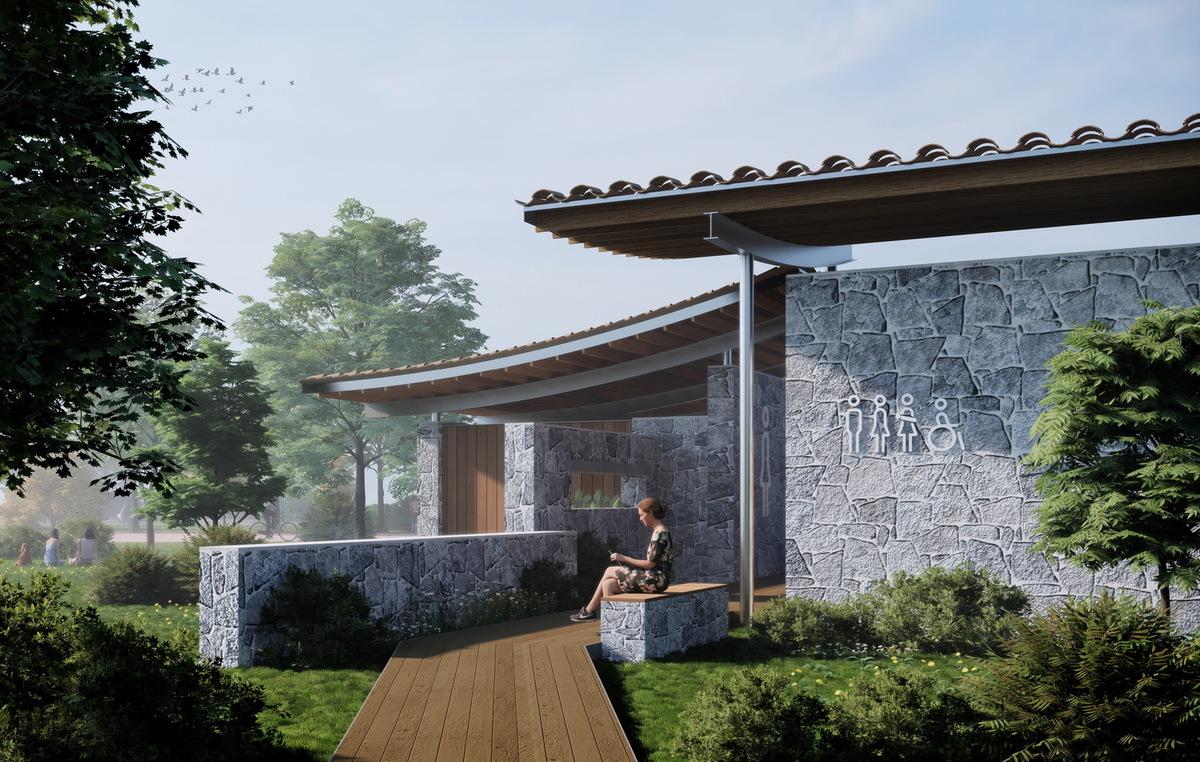

调整大小 1-3-主入口效果图 繁星建筑工作室.jpg

△主入口效果图 by 繁星建筑工作室

1-6-轴测图© 繁星建筑工作室.jpg

△轴测图 by 繁星建筑工作室

1-5-平面图© 繁星建筑工作室.jpg

△平面图by 繁星建筑工作室

山峦旁的公厕

场地2位于坪山区坑梓社区公园入口的停车场附近,建筑面积约70平。建成后主要使用人群为周边居民及游玩人员。

建筑灵感源于场地附近的马峦山风光,层层叠叠的山峦与其茂密的植物经过抽象之后,通过有理化的建构方式,被塑造成崭新的公厕形象,成为周边环境中的主角。

调整大小 2-1-概念+总平繁星建筑工作室.jpg

△马峦山(左)  总平面图 (右)

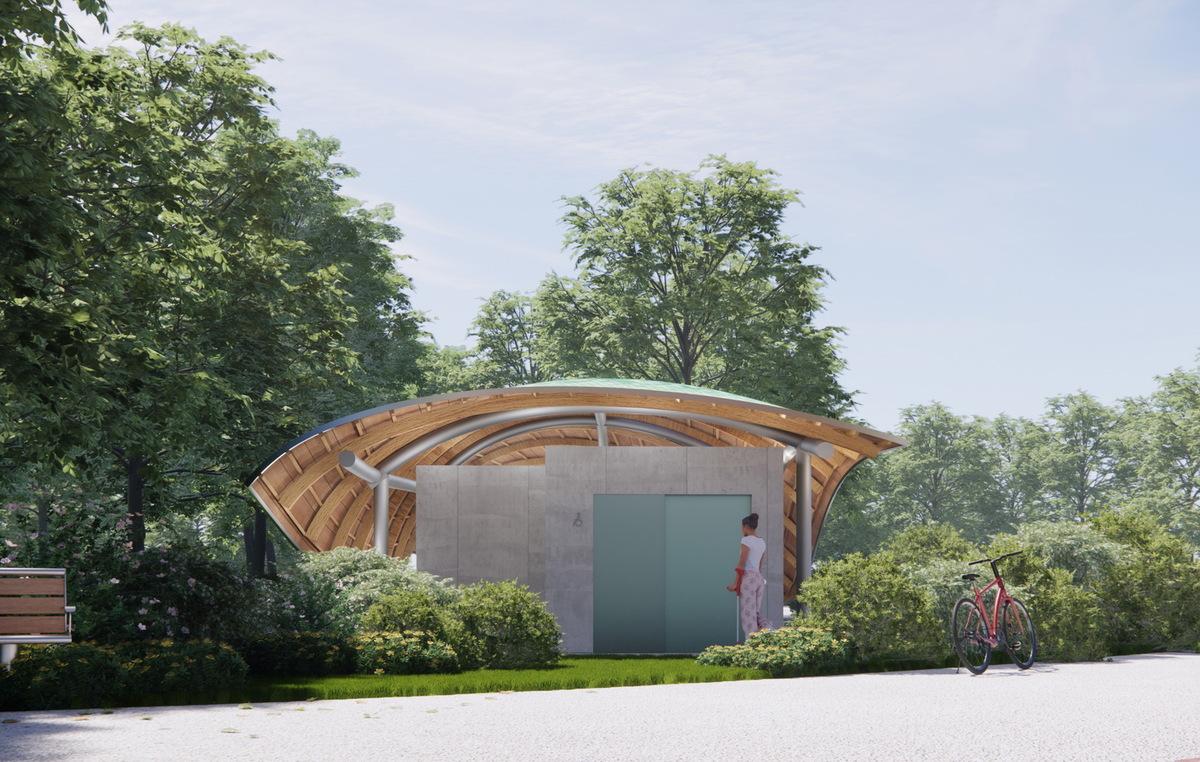

调整大小 2-2-北侧效果图繁星建筑工作室.jpg

△北侧效果图by 繁星建筑工作室

建筑屋顶采用钢木结构,施工快速环保,屋顶5种色彩的六边形瓷砖通过深浅的排列传递了郁郁葱葱的山峦印象。主体部分采用清水混凝土现浇墙体,自然舒适,坚固耐久。

调整大小 2-3-檐下空间效果图繁星建筑工作室.jpg

△檐下空间by 繁星建筑工作室

因为整体场地较为狭长,设计为一字排开的行列式建筑,功能依次为第三卫生间,男卫,女卫,母婴室和管理用房。建筑功能分布清晰,且色彩明亮轻快,希望能从设计的角度让人们怀着轻松的心情,舒适地使用公厕。

调整大小 2-4-东侧残卫入口效果图繁星建筑工作室.jpg

△东侧残卫入口by 繁星建筑工作室

2-6-轴测图© 繁星建筑工作室.jpg

△轴测图 by 繁星建筑工作室

2-5-平面图© 繁星建筑工作室.jpg


△平面图by 繁星建筑工作室

装配式公厕

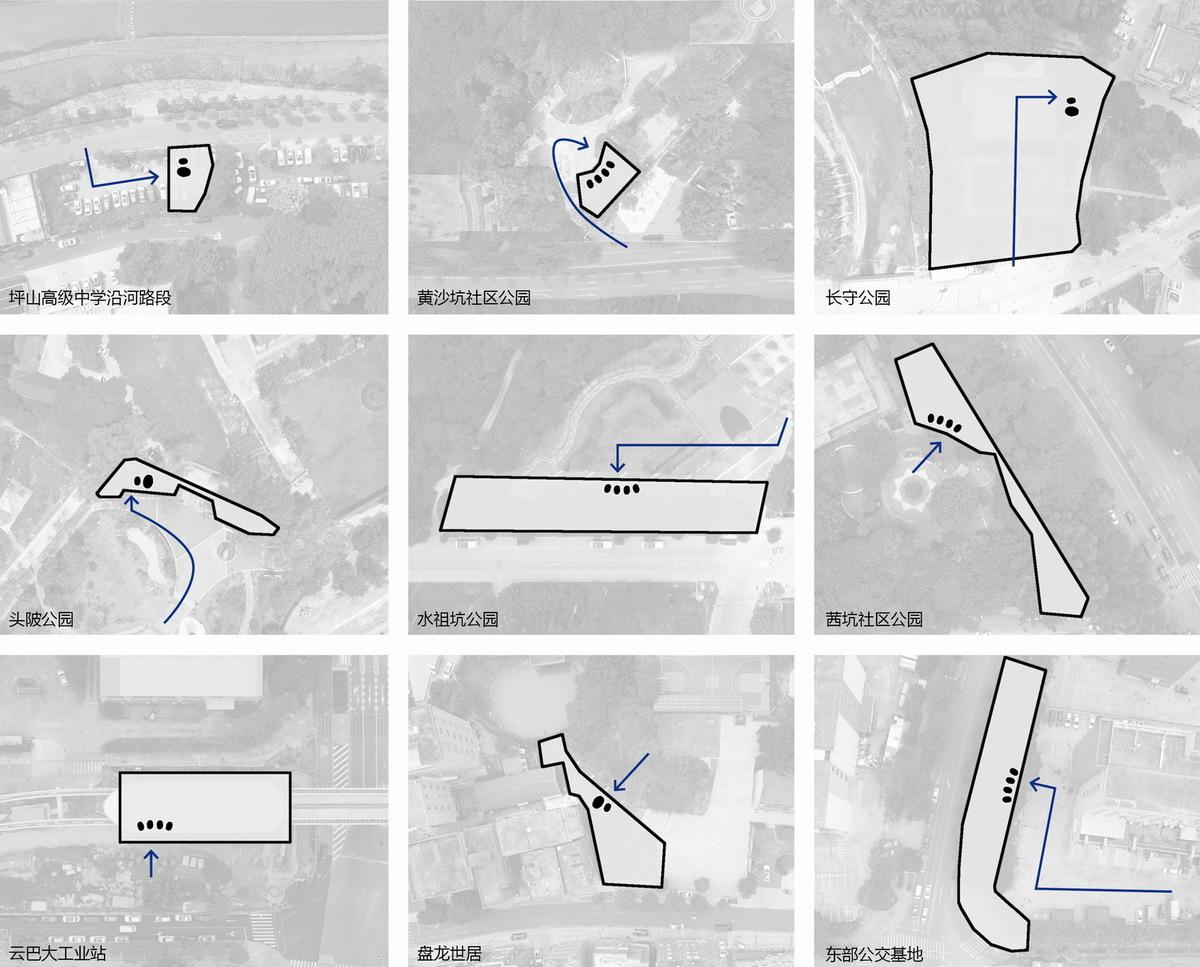

装配式公共厕所共设计了两种单体模块,分别是独立的卫生间和残疾人卫生间。场地共9处,按需放置安装即可,要求装配式公厕有一定的场地适配性。

调整大小 3-1-场地适配性繁星建筑工作室.jpg


△平面图与轴测图 by 繁星建筑工作室

建筑的形象采用螺旋和椭圆等柔和的线条,简洁且现代,可以匹配多种场地的使用。建筑采用钢骨架,内外侧使用耐久的不锈钢材料,中空部分与水电系统整合设计,保证了空间上的完整性和视觉上的简洁性。建筑采用高窗设计,保证白天的足够采光,和视觉上的隐私要求。

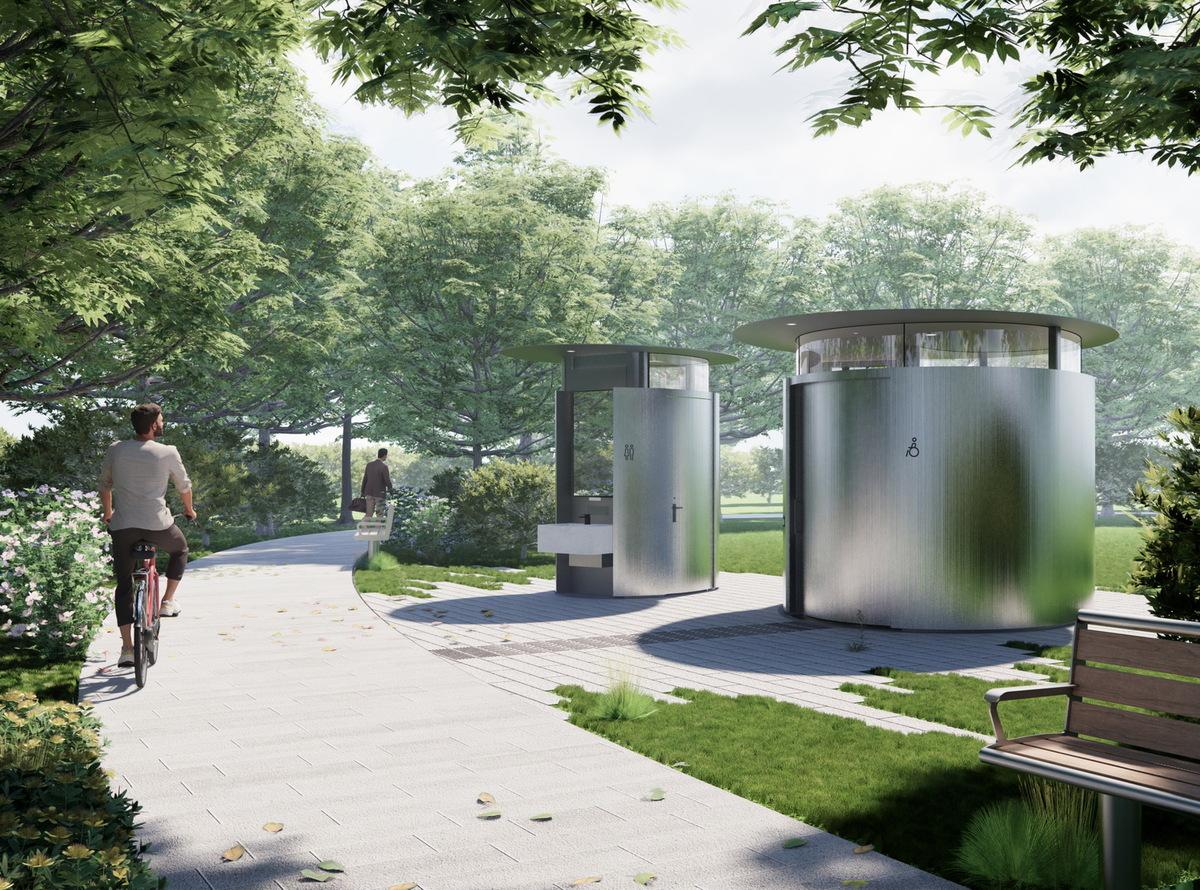

调整大小 3-2-主入口效果图繁星建筑工作室.jpg

△主入口效果图by 繁星建筑工作室

外立面的镜面拉丝不锈钢材质与圆弧形的建筑形体,让公厕与周边的自然环境交融在一起。既能让建筑与自然产生对话,又可以让建筑消隐于树林中。

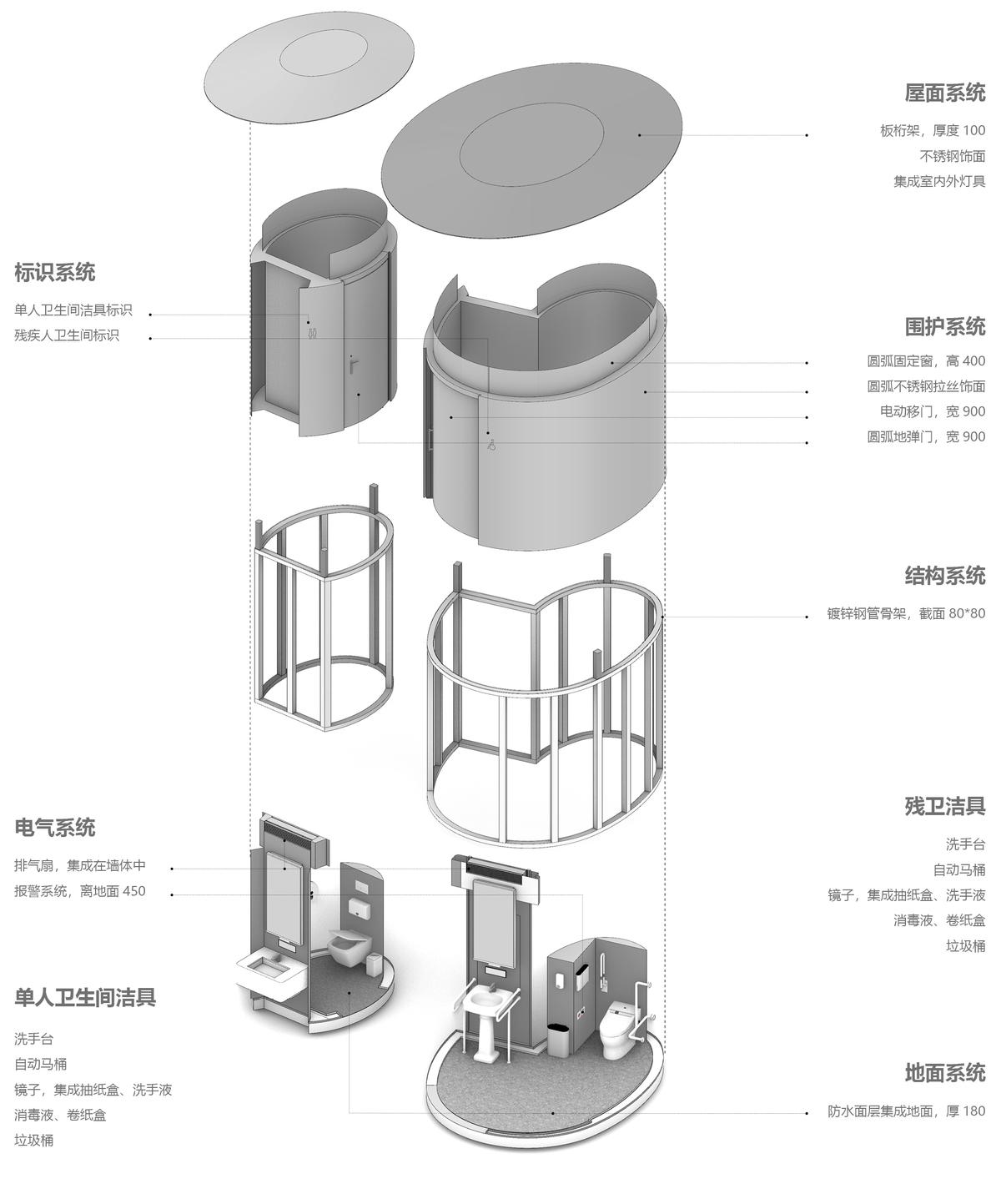

3-4-轴测图© 繁星建筑工作室.jpg

△平面图与轴测图 by繁星建筑工作室

我们选择参加此次竞赛,一是因为公厕设计一直以来在城市空间设计中容易被忽略,但却是不可或缺的部分。二是很久没做过这种有趣的小公建了,着实有些手痒(笑)。

建筑与自然的联系、私密性与开放性的平衡、适当留出的公共空间,是我们此次参赛设计时的策略,最后方案止步于第二轮评审,但还是写出来与大家分享一二。


 项目信息


项目名称:公厕革命

项目类型:建筑

项目地点:深圳市坪山区

设计单位:Galaxy Arch 繁星建筑工作室

设计团队完整名单:季欣、葛加琪

业主:竞赛主办方 深圳市观筑建筑文化发展有限公司

建成状态:竞赛入围方案

设计时间(起迄年月):2022/07

建筑面积(平方米):200
