巴塞罗那住宅改造,纵向贯通 / estudi08014

ArchitectureDaily ArchitectureDaily

作者:estudi08014
校对:星期八小镇

原文链接


初始状态:隔墙之间的建筑包括三个体量,高度分别为4层、单层和2层,其中后两个位于非建设用地,必须拆除。


△ 初始状态

项目区域包括前两层,那里原本有一个工业车间,我们被委托将它改造成一座住宅。室内空间一片杂乱,天花板很低,自然光和通风极少。


清空:目标是定义一个2层的住宅,提供开放的、更高挑的空间,并带来良好的通风和自然采光条件。违章的建筑以及住宅的背面都被拆除,以获得光照、通风和室内中庭。中间的楼板也被拆除,还将底层楼面下沉了50厘米,以获得更高的空间。


△ 清空不必要的结构

插入:在现有体量中,引入了支撑一层的钢结构。该结构从主立面向内伸展了6米,定义出一个双层高的通道。

△ 插入钢结构

在横截面上,这套结构将空间分成1/3宽的“服务空间”和2/3宽的“享受空间”。从长剖面来看,结构则定义了连锁的空间序列,让街道和天井相通。

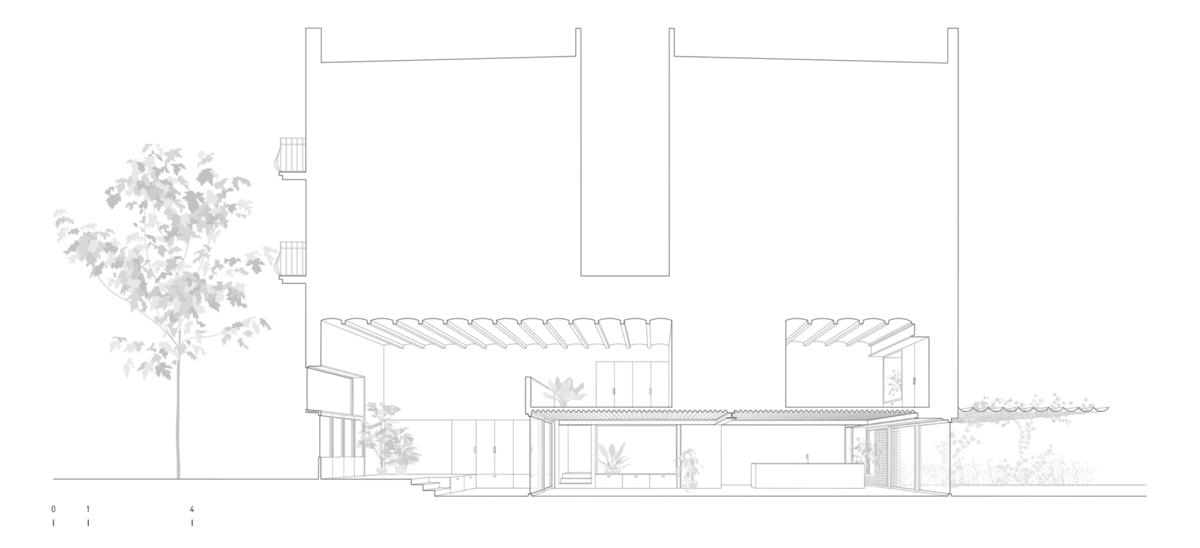

△ 剖面

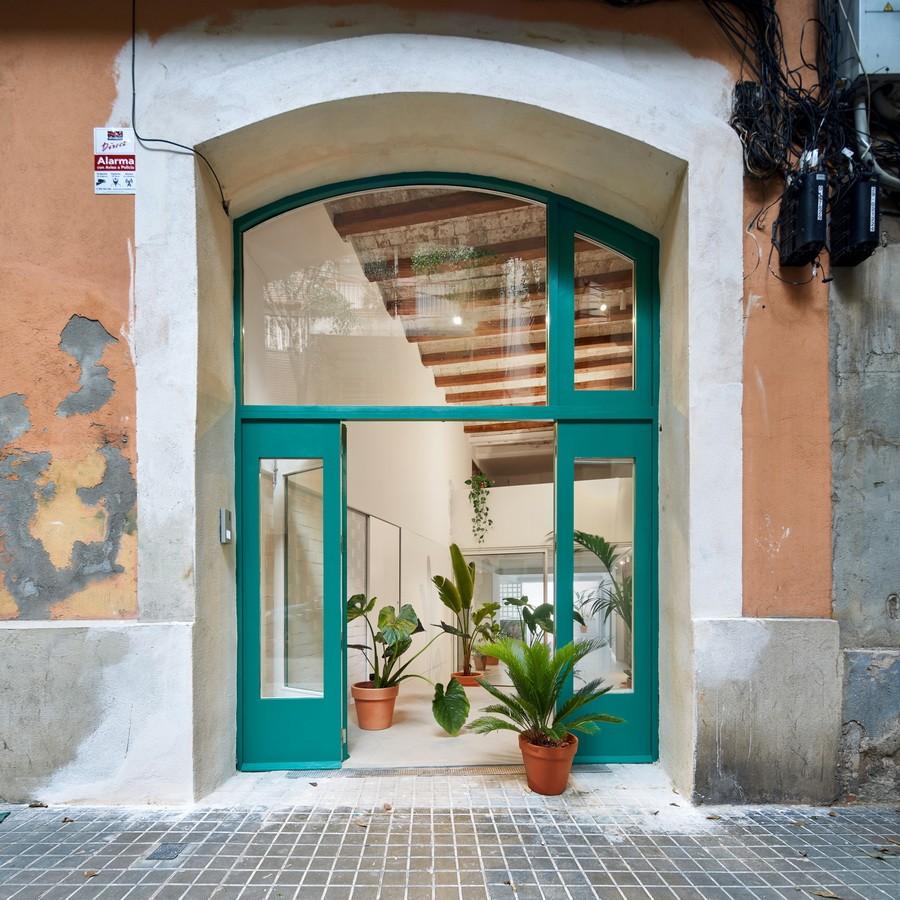

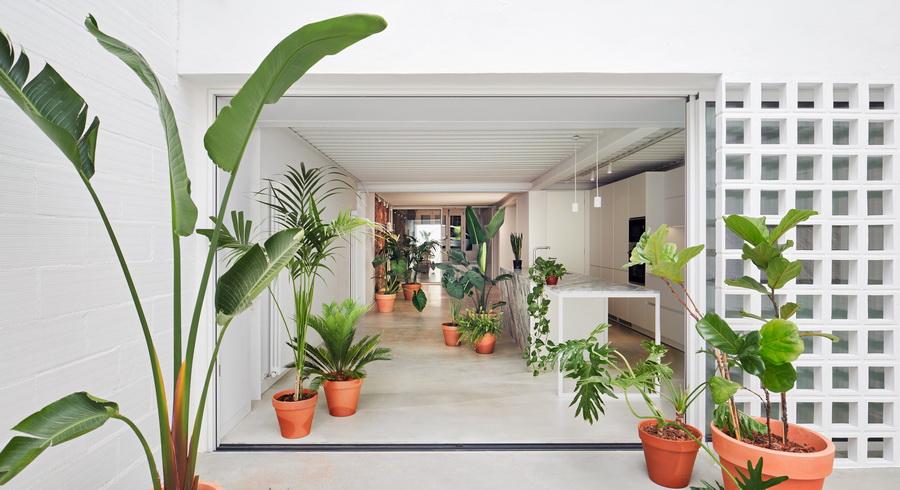

能量与物质:房子的入口处设置了一块双层通高的区域,它没有特定的用途,而是作为生物气候的调节器。材料选择方面,混合了原始结构的粗糙与新建筑的纯净。庭院里还同时容纳着餐厅外摆的空间,以及一处花圃,其中有着中等大小的植株品种。

设计图纸

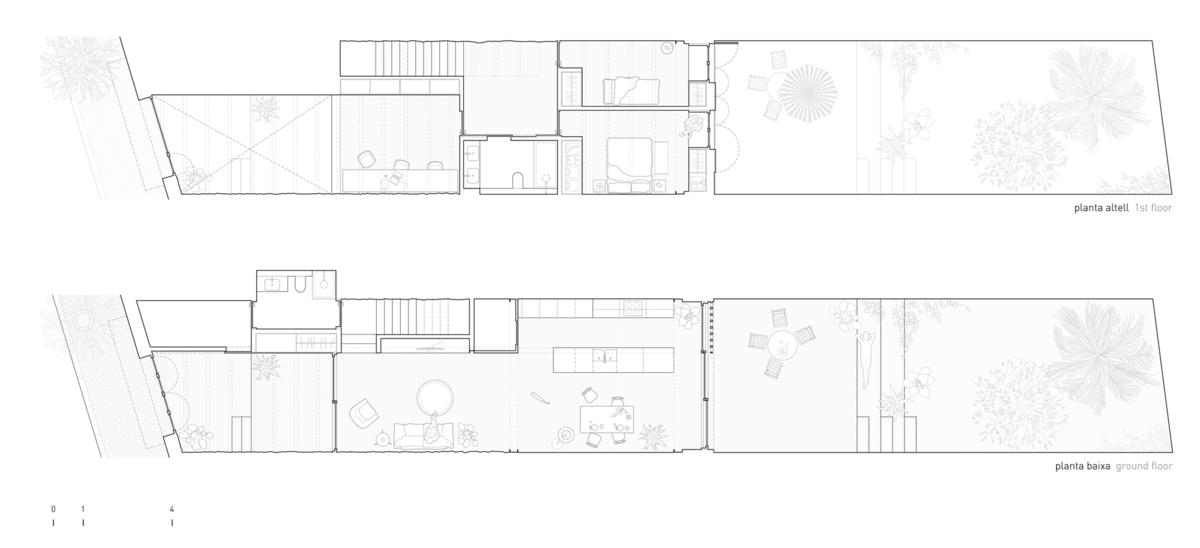

△ 平面图


△ 一层轴测图


△ 二层轴测图

项目信息

项目类型:适应性利用,住宅室内设计

项目地点:巴塞罗那,西班牙

建筑师:estudi08014

面积:142 m²

项目年份:2020

摄影师:Pol Viladoms

主创建筑师:Adrià Guardiet, Sandra Torres

结构施工方:Xavier Gimferrer

施工方:Contrast Building
