绿意盎然,妖娆扭动:晴雨屋

ArchitectureDaily ArchitectureDaily

作者:Tonkin Liu Architects
校对:建筑学院 柚子

原文链接

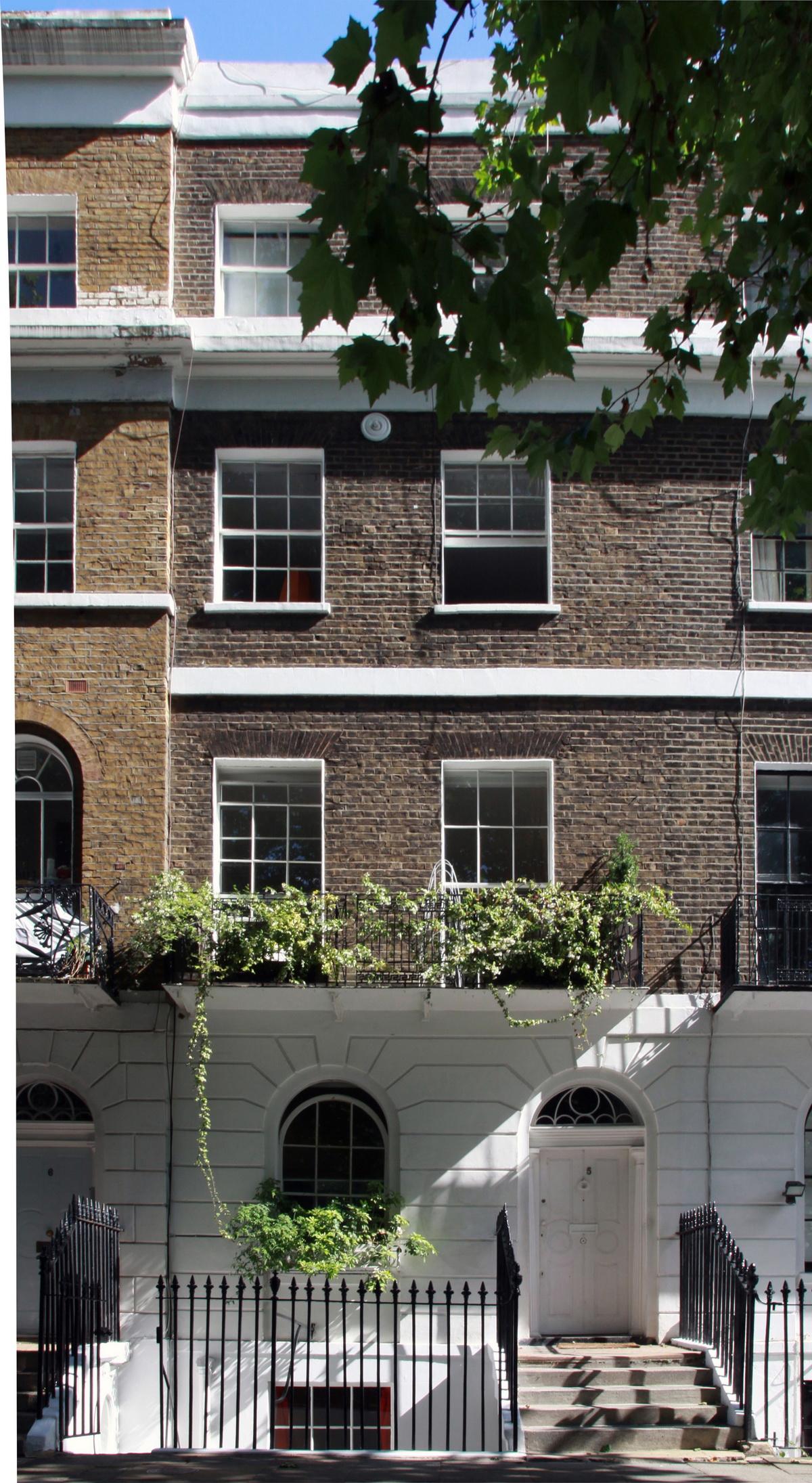

晴雨屋的主体是一栋两层楼高的格鲁吉亚排屋的扩建,建筑师在这栋珍贵的二级遗产的背面进行了重组和扩充。延伸的部分沿用了原本的材料风格,重新强调了建筑的后院。建筑是由 Tonkin Liu工作室与本地匠人合作设计完工的,它既是一个工作室,也是合伙人的家。原始的后院围墙撑起了复合板制成的屋顶、为了尽可能让阳光倾入天井,纵横墙体都根据日照肆意扭动。

b1 _concept_diagram0001.jpg

△ 概念分析

b2 .jpg

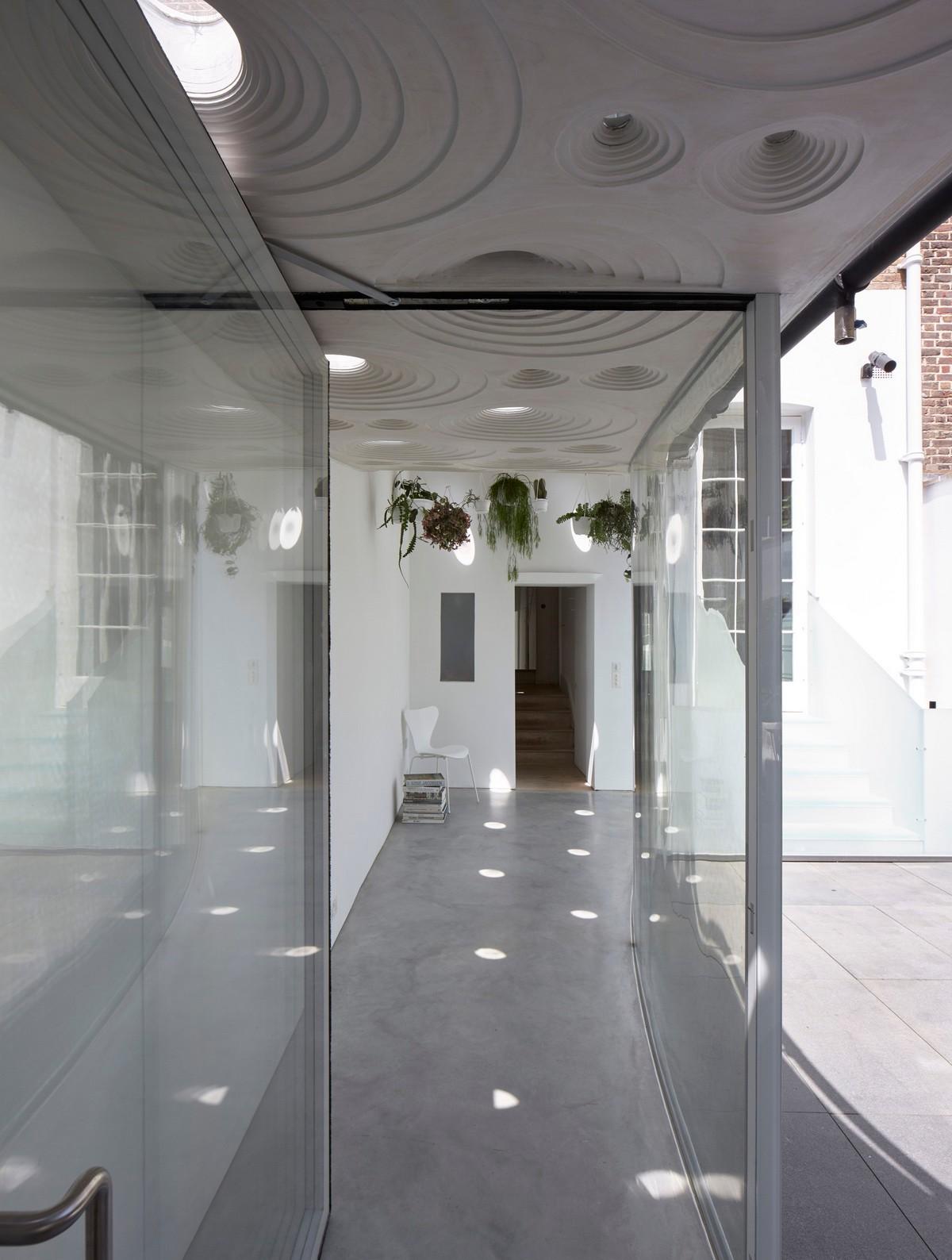

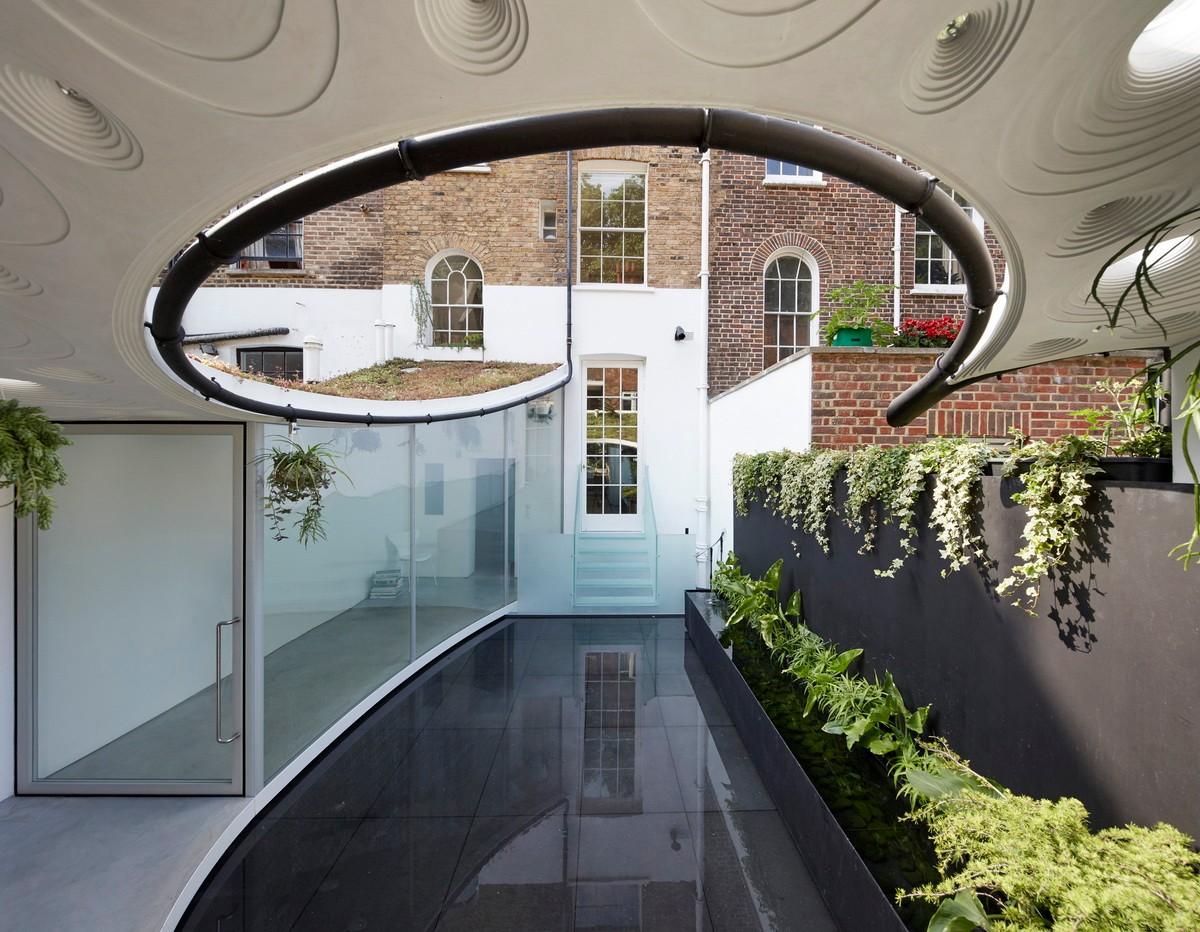

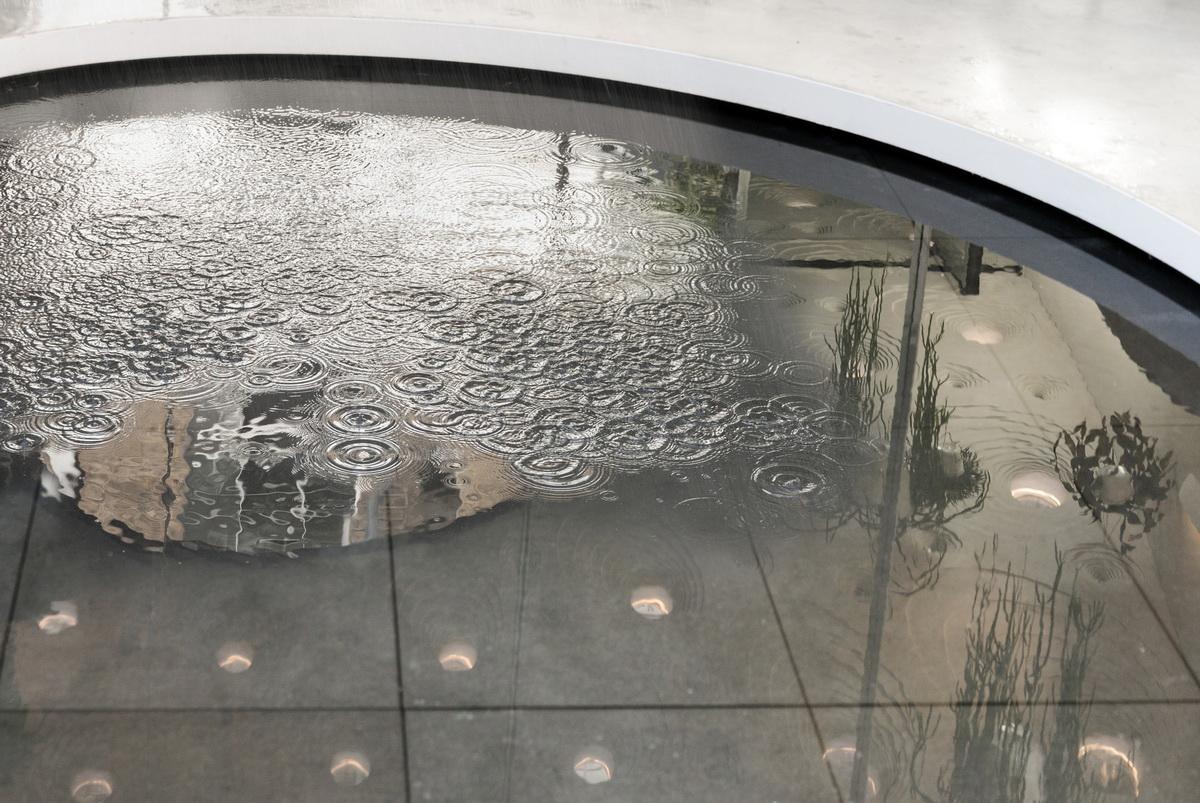

下雨时雨水顺着屋顶蜿蜒而下,流入沿着凹型屋顶装置的水管里,最终汇入蓄水池中。在巧妙的操控下,蓄水池可以溢满整个天井。在天气好的日子里它就像一枚镜子,镜花水月,岁月安好。屋顶的厚度为1.1米,它像一个隔热层,上面有许多大大小小的圆形天窗,形状与雨滴落在水面上的图案交相辉映。下雨的时候,圈圈圆圆圈圈的波纹是坏天气下的小确幸。在这小小的延伸屋顶下,平淡又诗意的工作和生活有条不絮的进行。面对天井的阳光房在工作时是别有洞天的会议室,闲暇时则是最棒的放松场所。

△ 屋顶方案分析

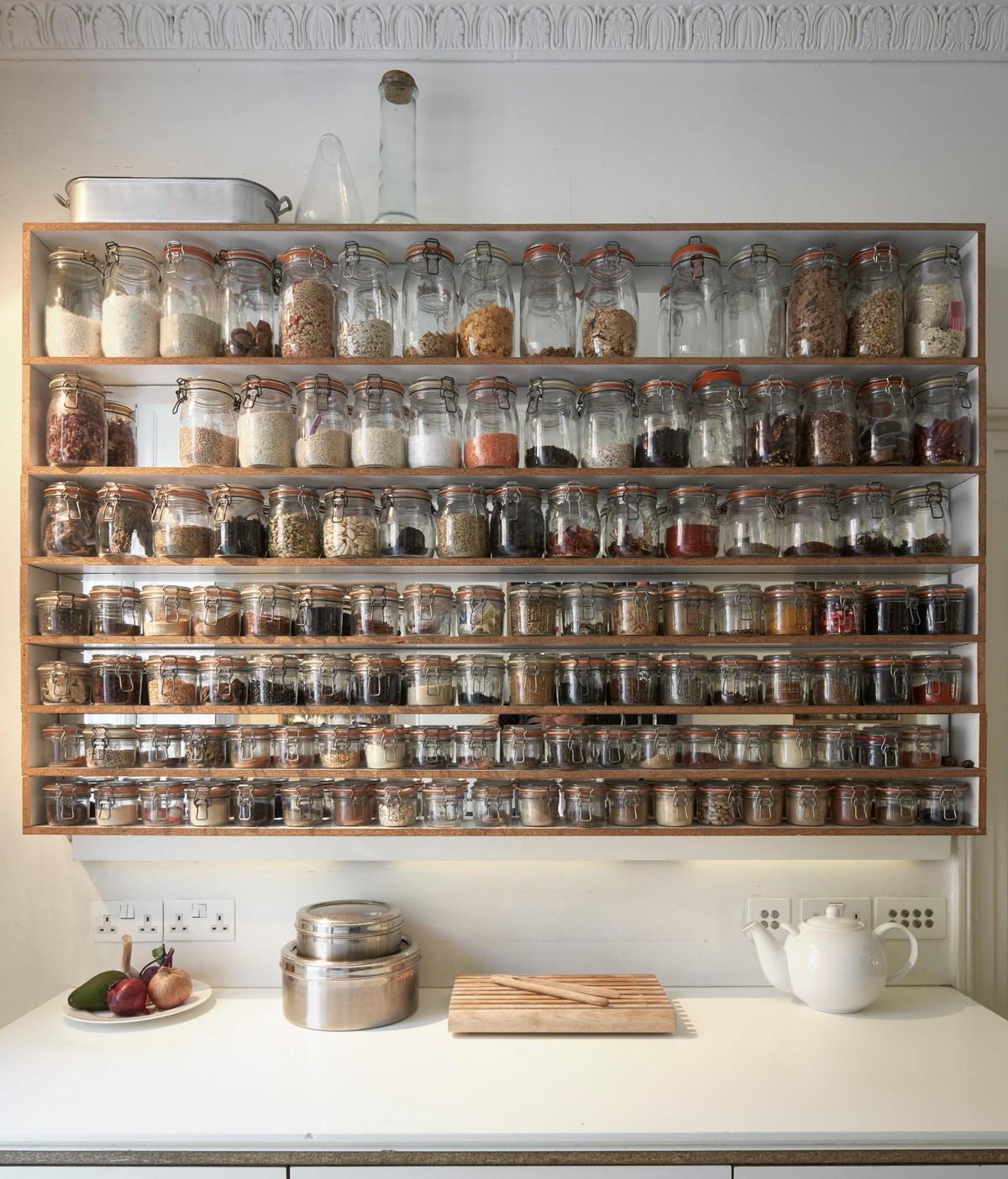

面对天井的另一面是一堵镜面墙,墙后的小天地包括了厨房、工作间、储藏室、盆栽棚和用于种植屋顶小树的土壤。

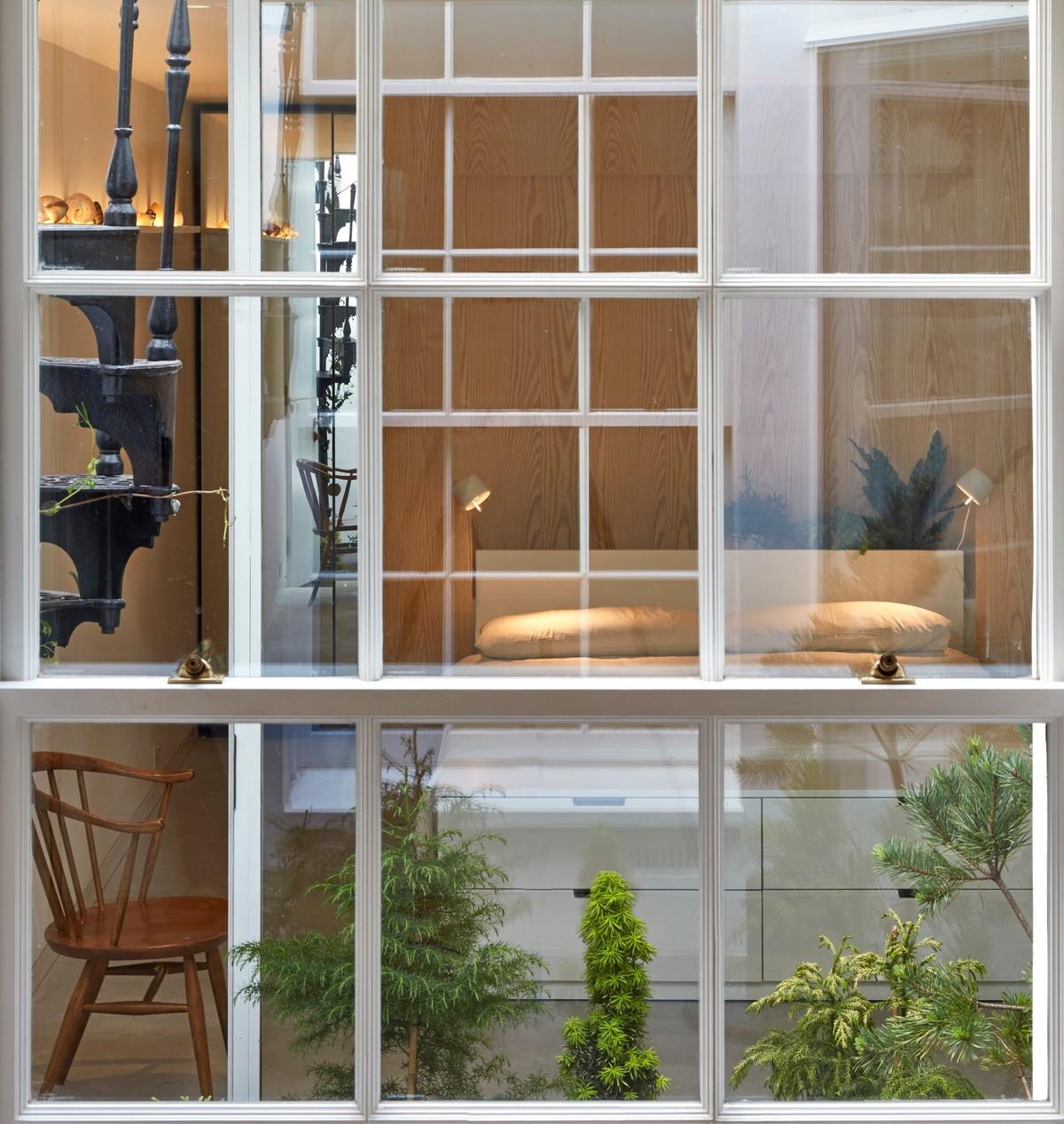

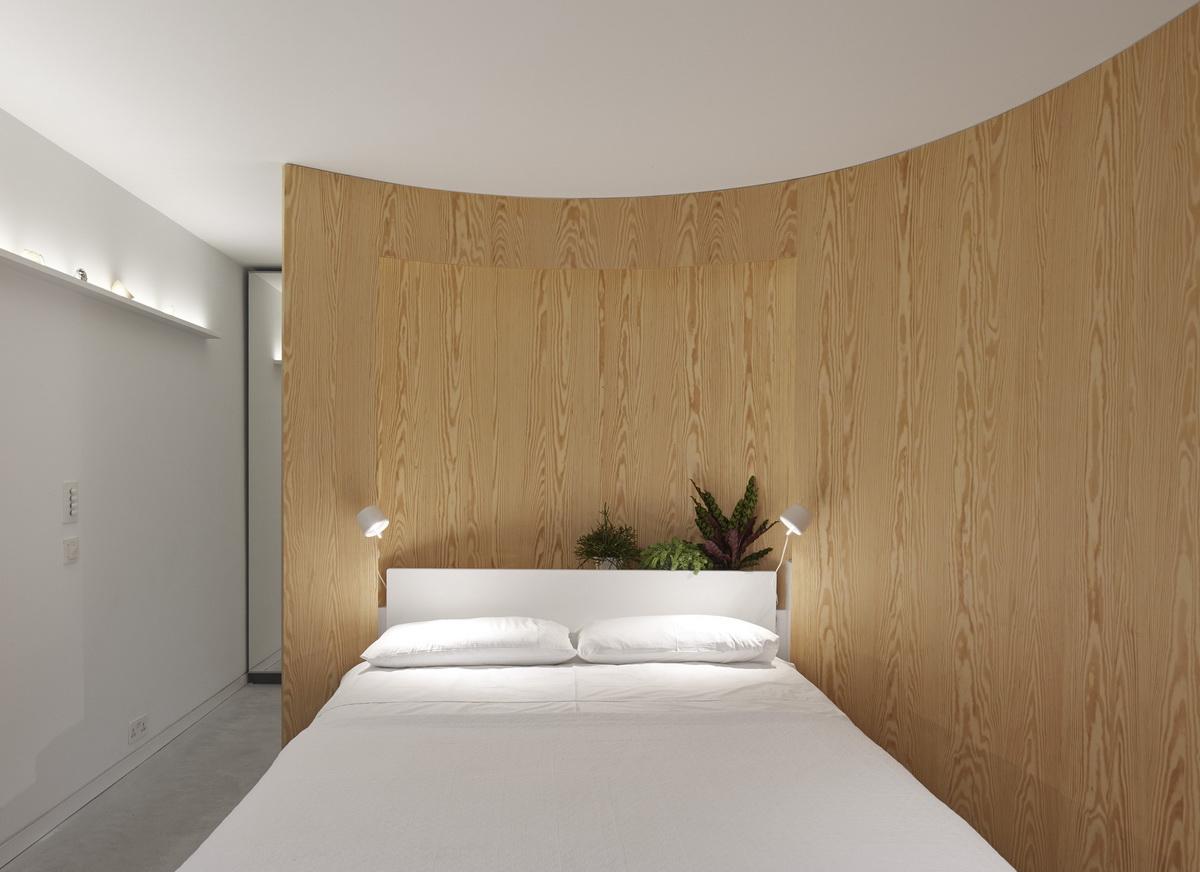

底下是扩张了的地下室,起居洗漱都在这里进行,卧室还正对着一个小小的光井。精心设计的光影变幻,底下的景致同时也是一群标本植物的港湾。在晴雨室里,春意盎然的屋顶、波光粼粼的池水、层层叠加的都市花园都让人们回归自然,融入自然,敬畏自然。

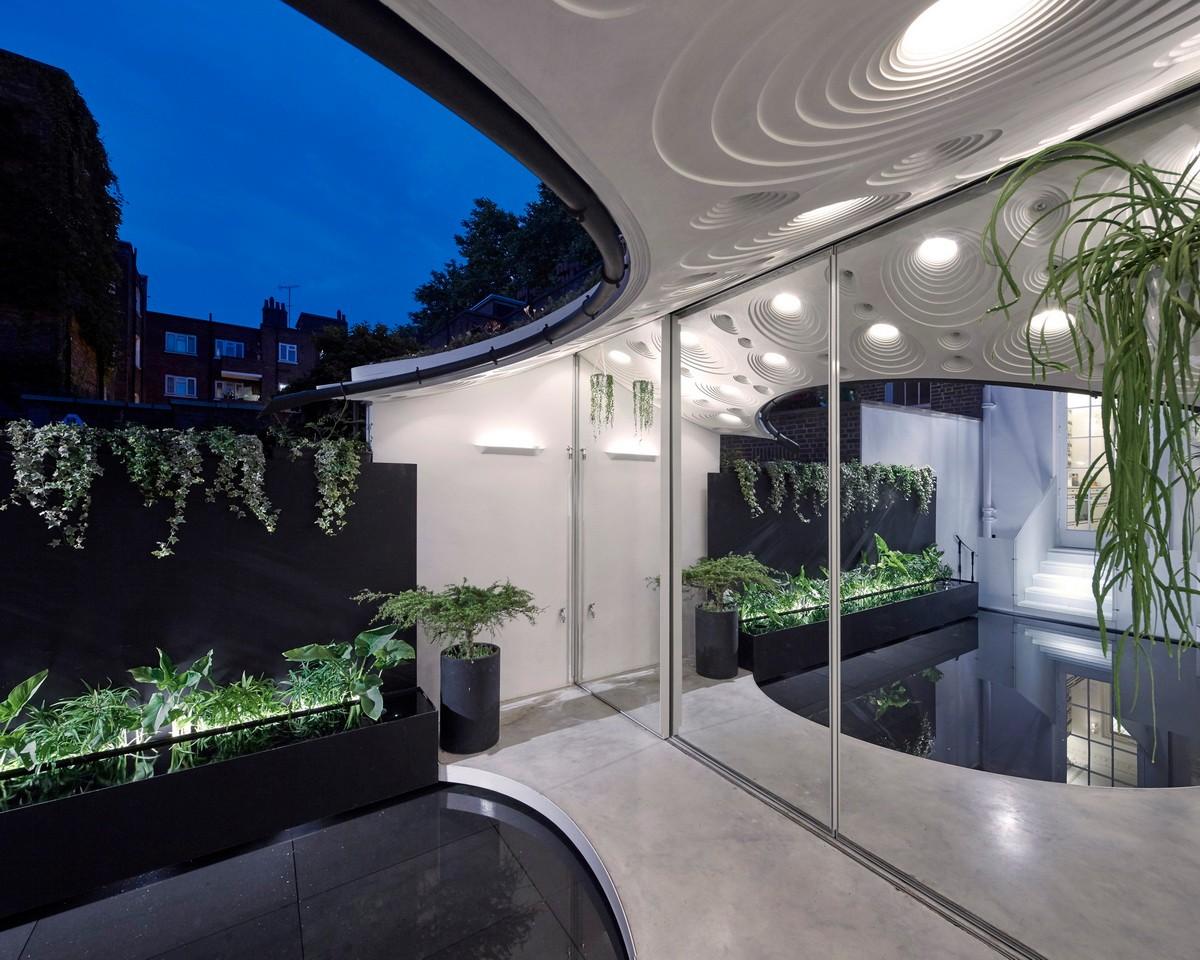

建筑夜景:

设计图纸

m1 _location_plan0001.jpg

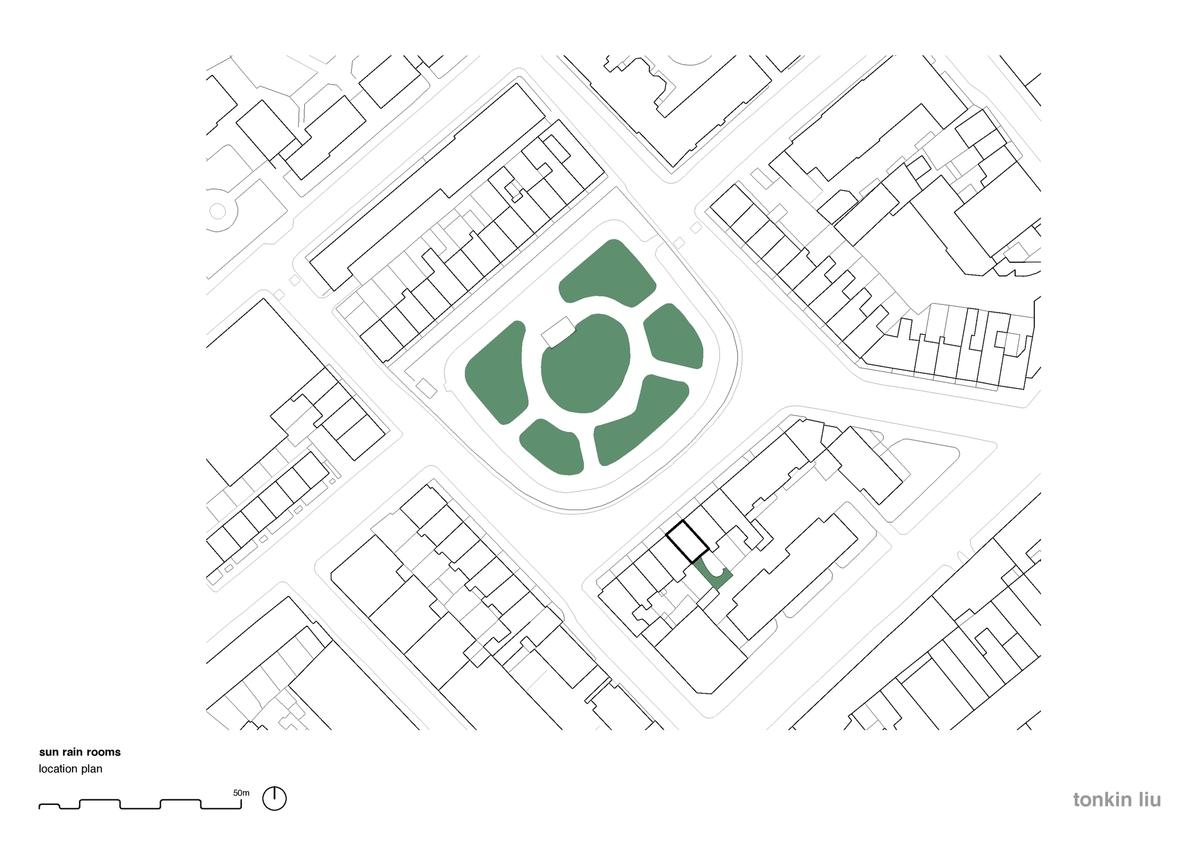

△ 区位图

m3 _floor_plans0001.jpg

△ 平面图

m4 _reflected_ceiling0001.jpg

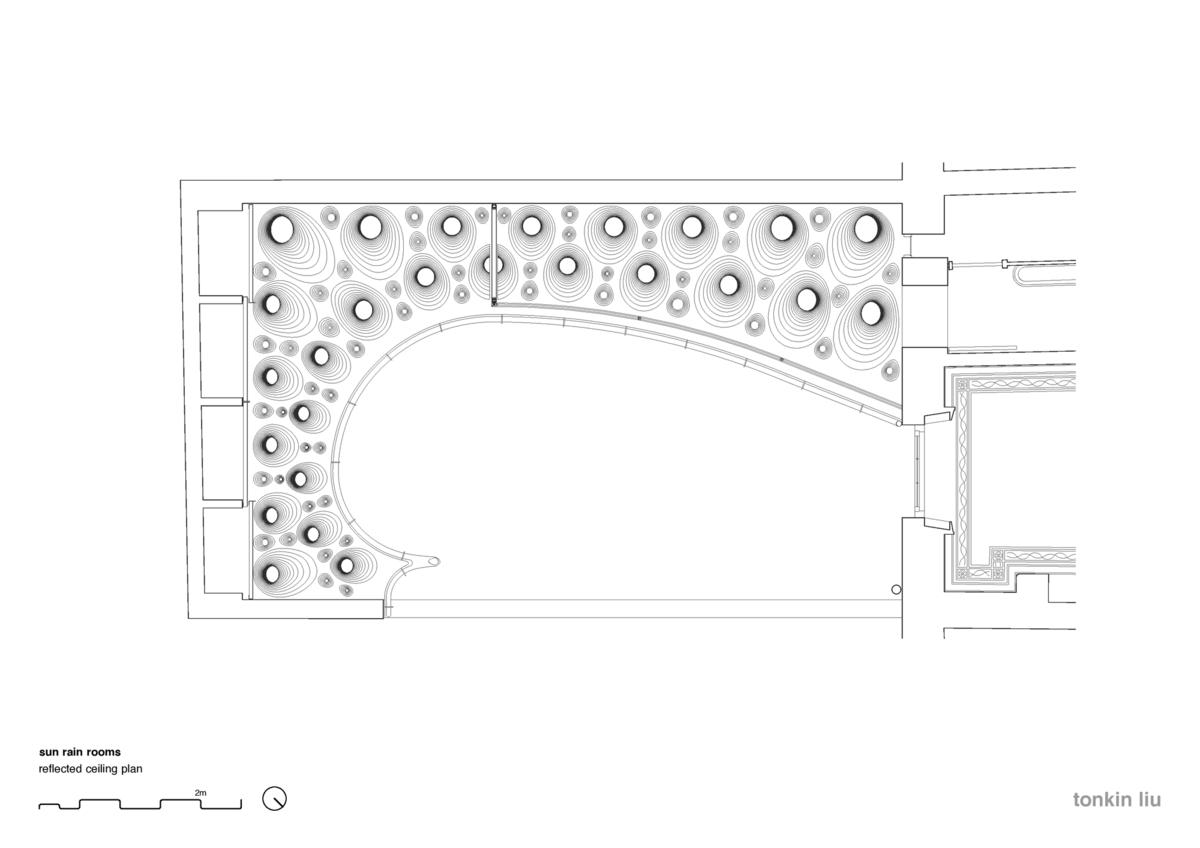

△ 反射天花平面

m6 _long_section_20001.jpg

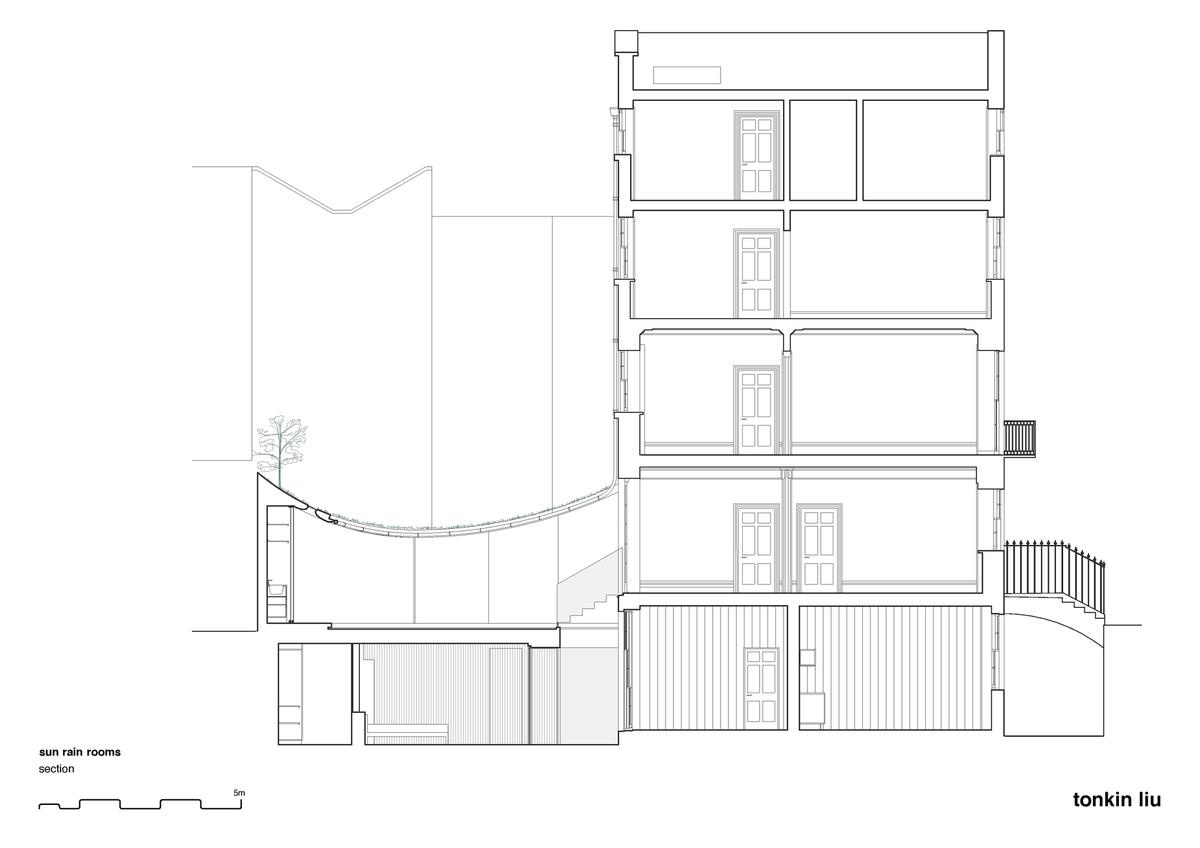

△ 纵向剖面

m7 _long_section_10001.jpg

△ 纵向剖面

m8 _short_section0001.jpg

△ 横向剖面

m9 _section_detail0001.jpg

△ 剖面细部

m91 _existing_floor_plans0001.jpg

△ 原建筑平面图

m92 _existing_section0001.jpg

△ 原建筑剖面图

项目信息

项目类型:独立住宅,加建项目

项目地点:伦敦,英国

建筑事务所:Tonkin Liu Architects

面积:80 m²

项目年份:2017

摄影师:Edmund Sumner, Greg Storrar

厂家:Allgood, Altima, BBS, BBS Brick and Stone, CNC, Cantifix, Decospan, Felicity Jones, Grymsdyke Farm, James Latham, Liquid Waterproofing, Sky Garden, Steyson, Tim MacFarlane, iGuzzini

结构工程师:Rodrigues Associates; Tim MacFarlane (glass staircase)

总承包商:Camden Carpenters (main contractor); Jim Mustil (plywood roof contractor); AY Construction (basement contractor)
