上帝说要有光,所以出现了建筑师

2020.05.07 | ,
建筑学院 建筑学院

作者:极点设计
校对:建筑学院 柚子

原文链接


一份好的快题方案拼什么?

造型?功能?流线?

都对,但是在大家基本功越发熟练和成熟的情况下,满足以上要求,似乎只能让你的快题勉强达标而已

达尔文进化论曾经说过

“快题的世界,就是适者生存,不适者淘汰。”


因此,如何才能在这个愈发激烈的快题竞争中脱颖而出,得到老师的赏识呢?

你需要一些点睛之笔,比如说

光线设计


路人甲“快题这样考试中,啷个会关心这些细节啊?指不定费了很大功夫,老师也看不到!”

路人乙:”有这个必要吗?光线这种东西交给大师过过瘾就好了,关我们这些菜鸟什么事儿鸭?“

路人丙:”他们说的对。“

对待这样的说法,我只想说


快题最重要的是考察大家的设计能力,而光线的设计也属于建筑设计中的一个重要环节,何以就这样被忽视呢?

况且,一个好的方案,一定是表里如一的。光线设计会在很大一定程度上影响建筑的生成逻辑和造型,并非看不见摸不着的东西

很多小伙伴觉得这种东西实在玄而又玄,距离快题太过遥远,那么今天我们就来小窥一下有多少光线塑造大法可以用在快题之中吧~


1

直男光线设计


让我们从最基本的开始

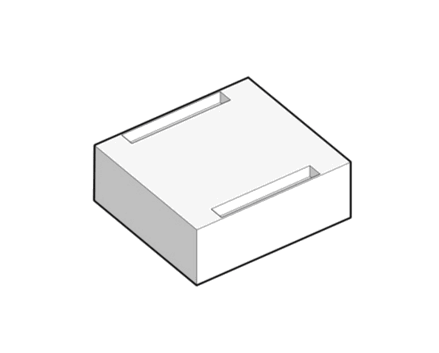

在快题里最简单的天窗一般是什么样的


无非就是在屋顶上凿几个窟窿,做成凸天窗增加光束感拉倒了呗

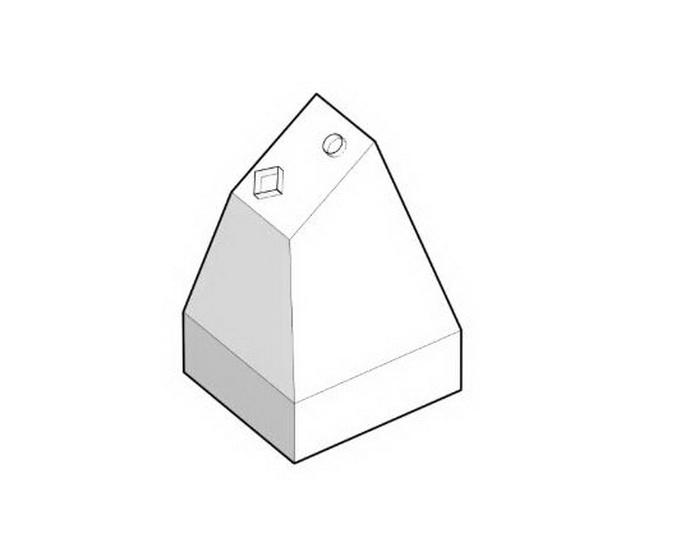

同时也可以配合不同的屋顶形状进行变形,如坡屋顶,斜面屋顶,又或者这种莫名其妙的屋顶

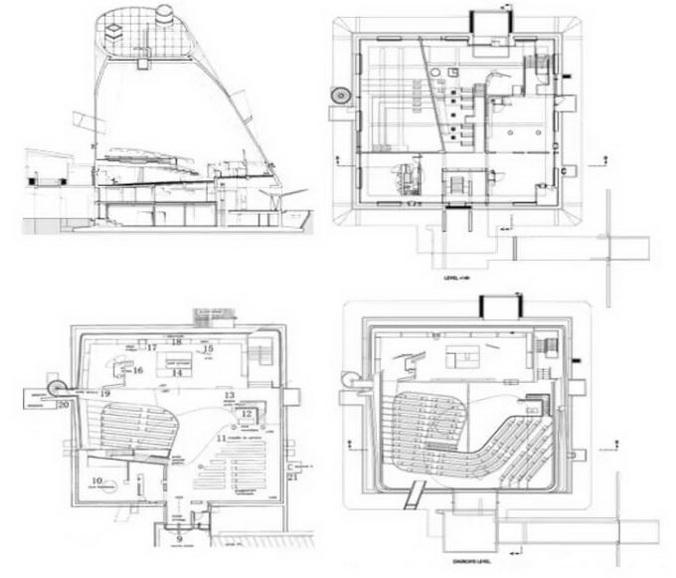

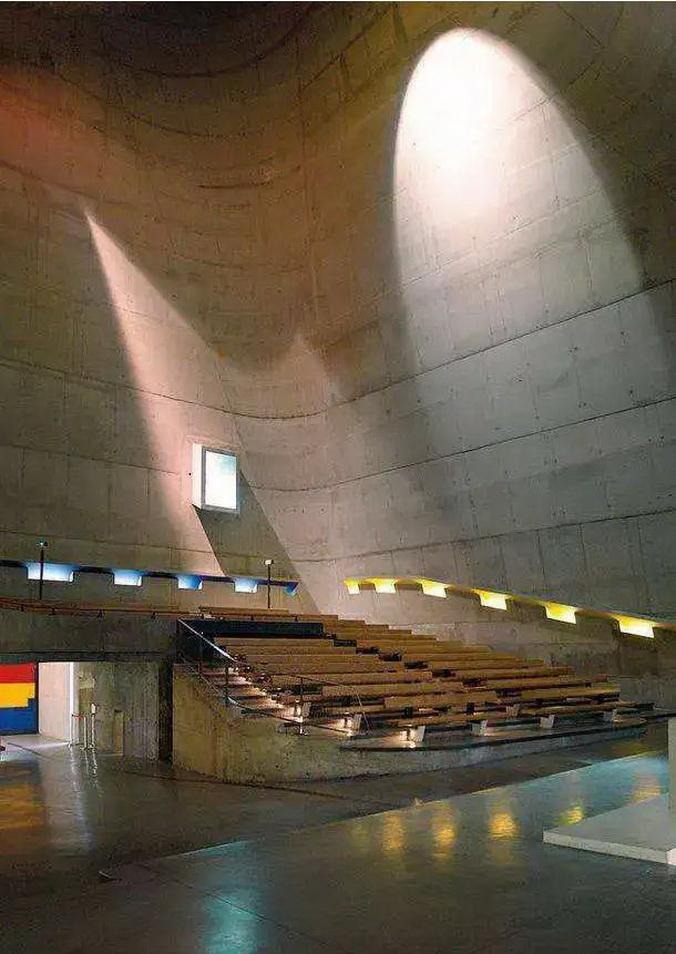

好了,至此我们就用最简单的方式了解了柯布大师在圣皮埃尔教堂中的顶光设计

这个教堂中另外两种采光方式由于不适合快题之中,故不介绍



光线单纯浑厚,清晰而又干净,我们可以称之为

直男光线设计大法~


2

渣男光线设计


跟直男对应的就是渣男光线了。什么叫渣男光线?

那当然是模糊不清,暧昧虚幻的,其对应的天窗比如说这样

640 (1).gif

通过在天窗下面设置遮光板,使得光线进行二次漫反射

产生出一种柔和暧昧的光感

当然,天窗和遮光板的形状可以随意变化

640 (2).gif

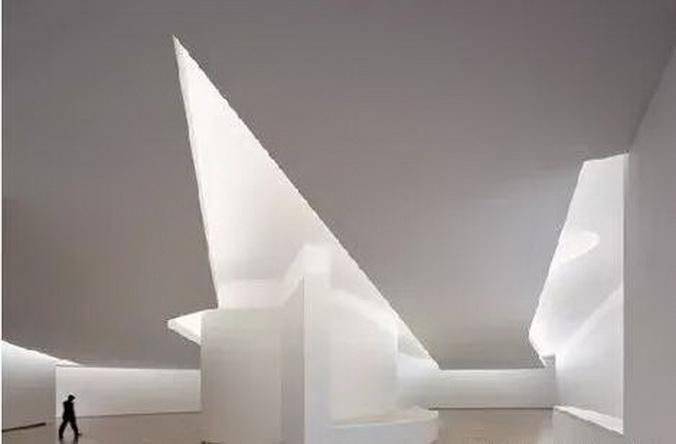

典型代表如光线大神西扎韩国拟态博物馆



当然,你也可以将天窗改成圆形,而遮光板改成三角形比如这样

640 (3).gif

是不是感觉格外熟悉?

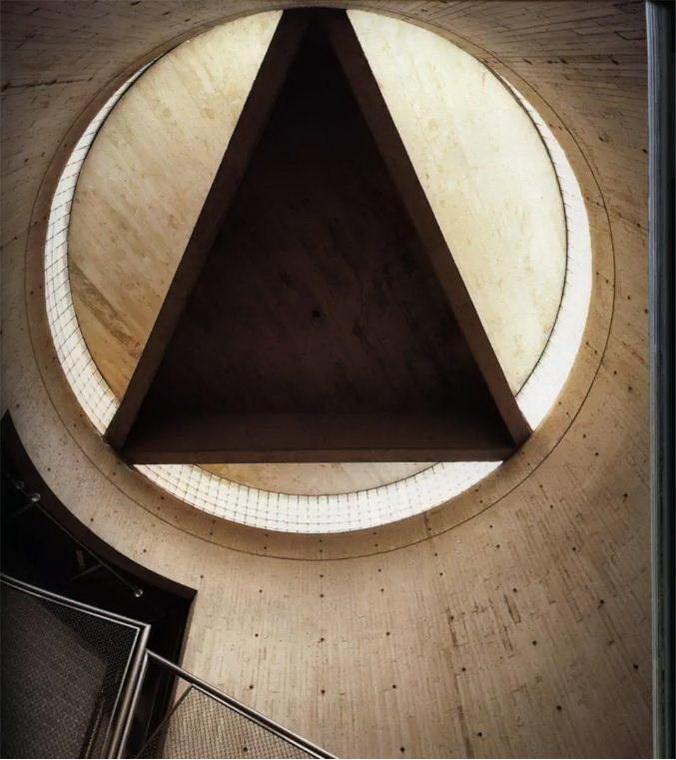

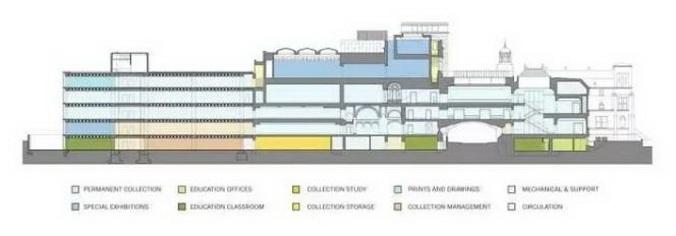

没错,它就是另外一位用光大神,路易斯·康耶鲁大学美术馆扩建工程中楼梯间中使用过的天窗



同样的,如果我们把屋顶和遮光板都改成曲面呢

比如酱紫

640 (4).gif

你应该知道我想说的这个项目是什么了

再把这样的截面拉长,形成一个模块单元,再进行重组,最后掏出一个个院落

640 (5).gif

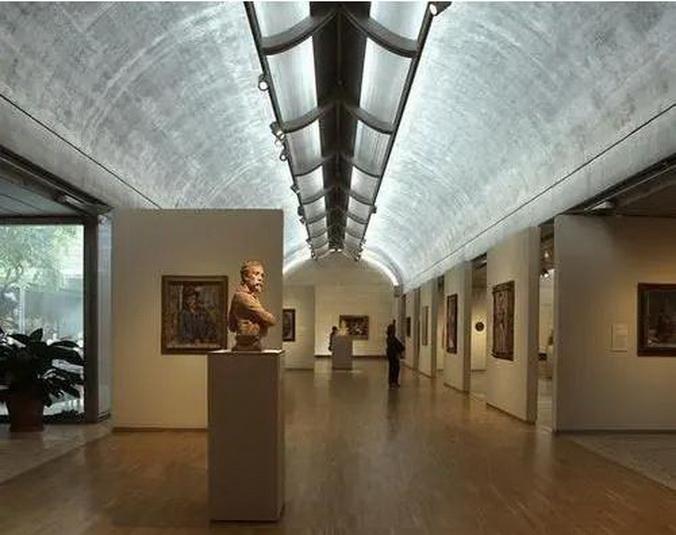

这就是康大神的另外一个著名项目,金贝尔美术馆,以内部柔和细腻的光线著称




果然论暧昧柔和的渣男式光线,还是康大神用的最好呀(开玩笑)


3

边角光线设计

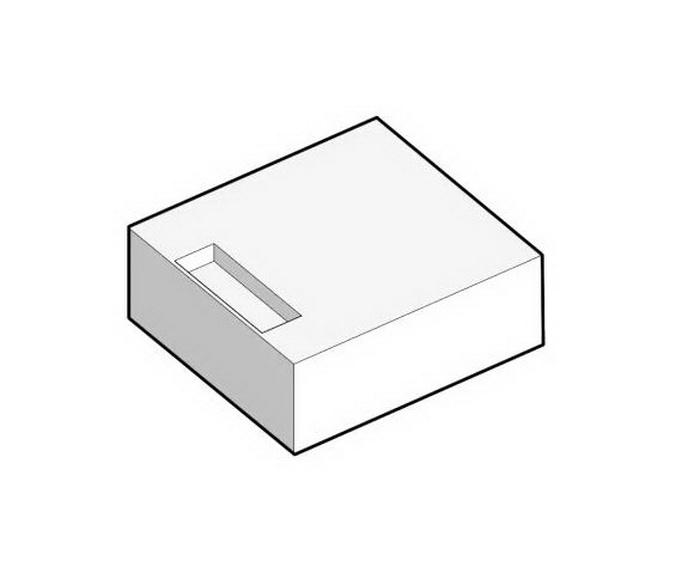

天窗不一定要设置在屋顶中央,设置在边边上也能起到良好的效果(当然,我这是一句废话)


问题是,怎么样才能让我们的边角光线变的更加酷炫呢?

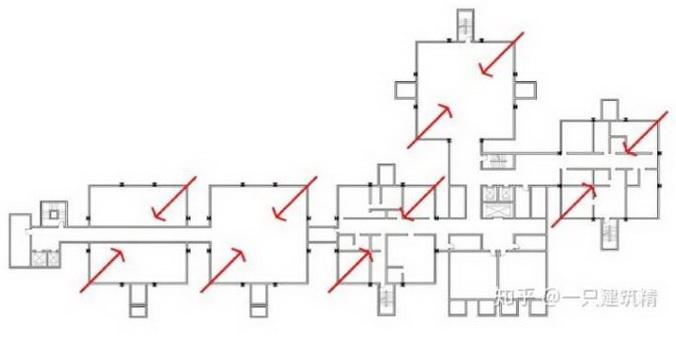

事实上,我们可以将边角天窗与窗户结合,把墙体”剥离“,得到模块A

640 (6).gif

墙体则可以用功能房间代替,房间之间彼此留出缝隙”透气“,使得光线可以从缝隙中打入

640 (7).gif

至此我们就得到了模块B,一种用光线联系各个功能体块之间的方式

回到上述的边角天窗,将它转个90°立起来,边角天窗就成为墙体两侧的条窗。我们可以称之为模块C

640 (8).gif

然后我们可以将这三个模块进行重组



将模块A组合成序列

并调整模块之间的大小和高度,将模块C插入模块B之中

640 (9).gif

咦,有内味了

再加入坡道,雨棚,围墙,楼梯,等细节

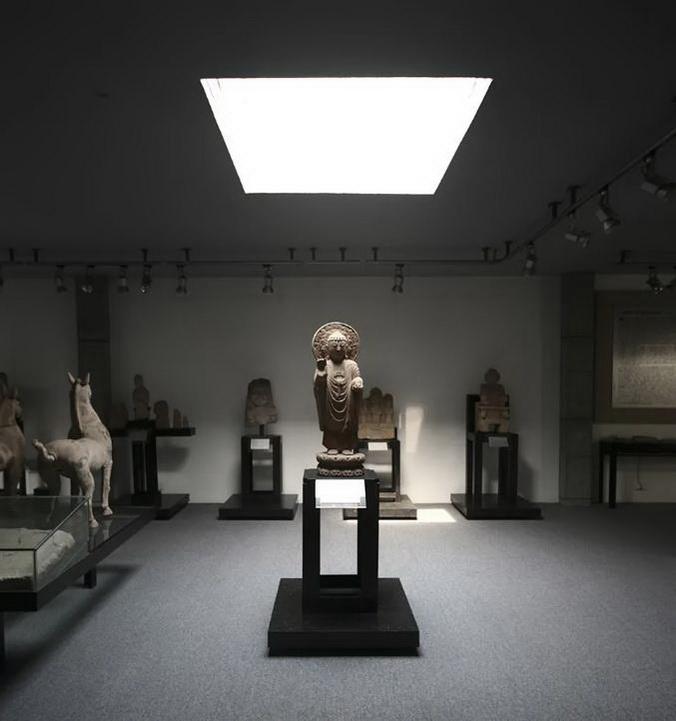

最后加入直男式天窗

640 (10).gif

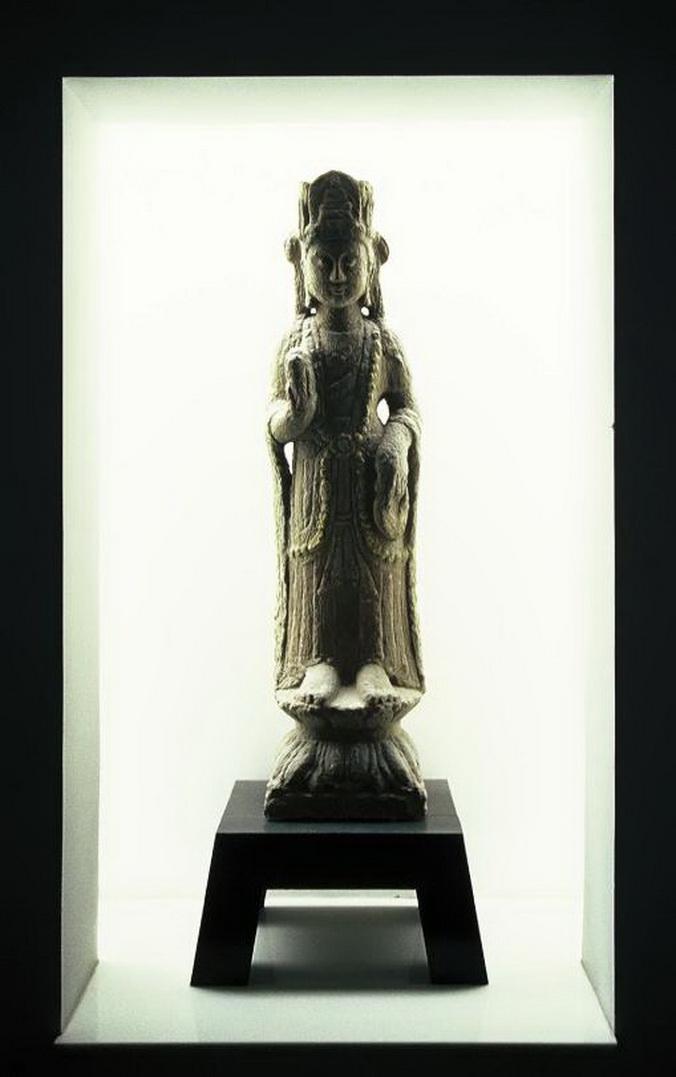

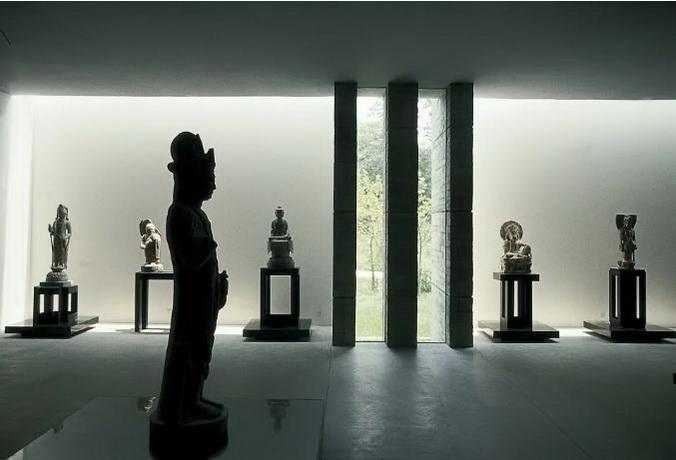

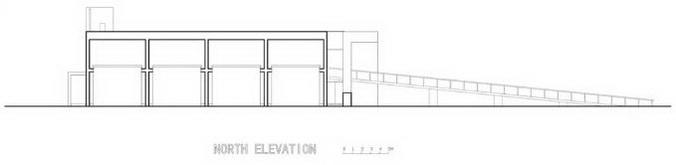

这就是刘家琨老师做的鹿野苑石刻博物馆

事实上分析建筑总是有多个角度,从光线设计中入手也是个不错的选择





再来,如果我们把边角天窗改成曲线

那么投射下来的光线是不是也不一样了

640 (11).gif

这样我们就得到了另外一个有趣的小项目

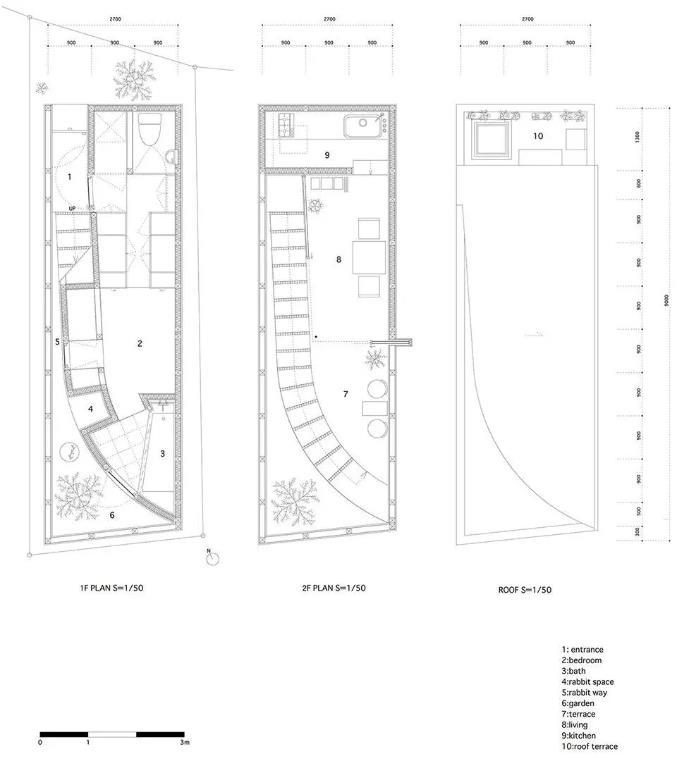

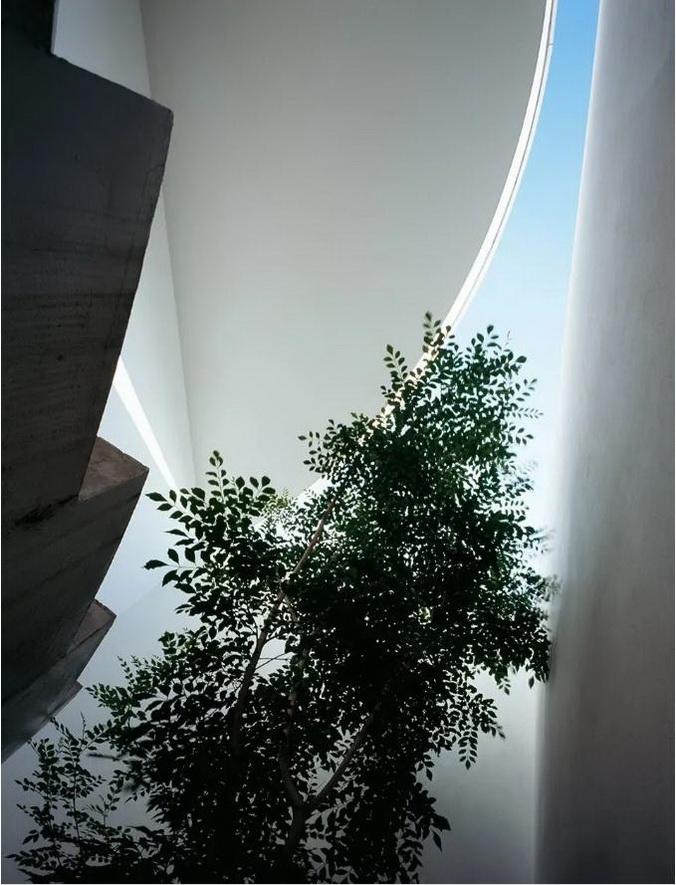

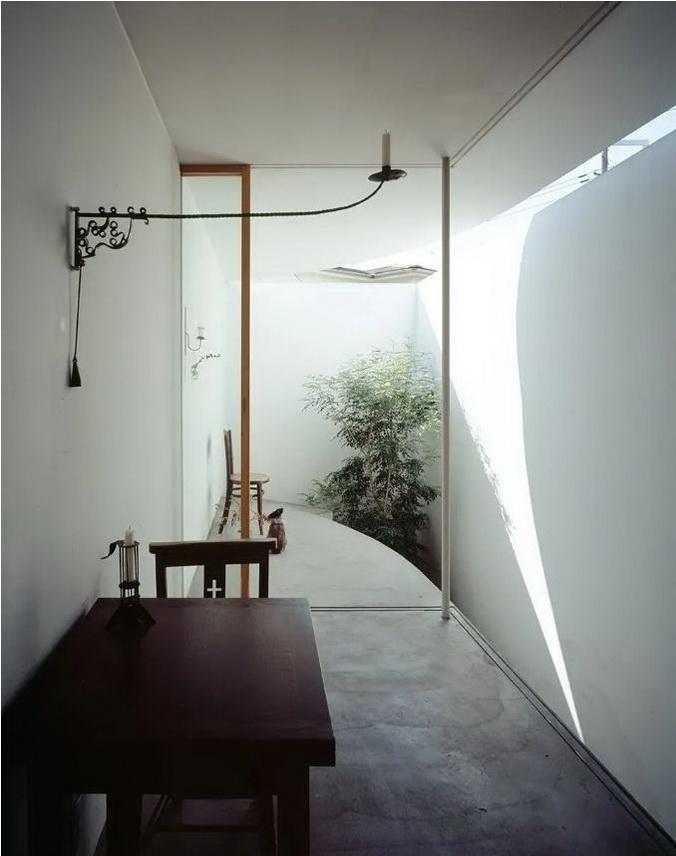

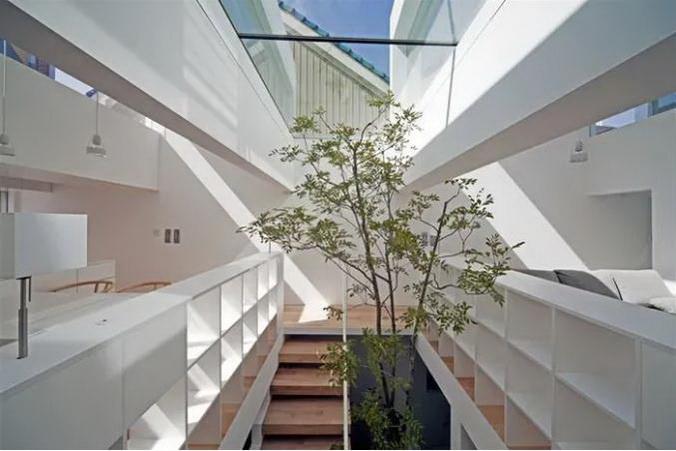

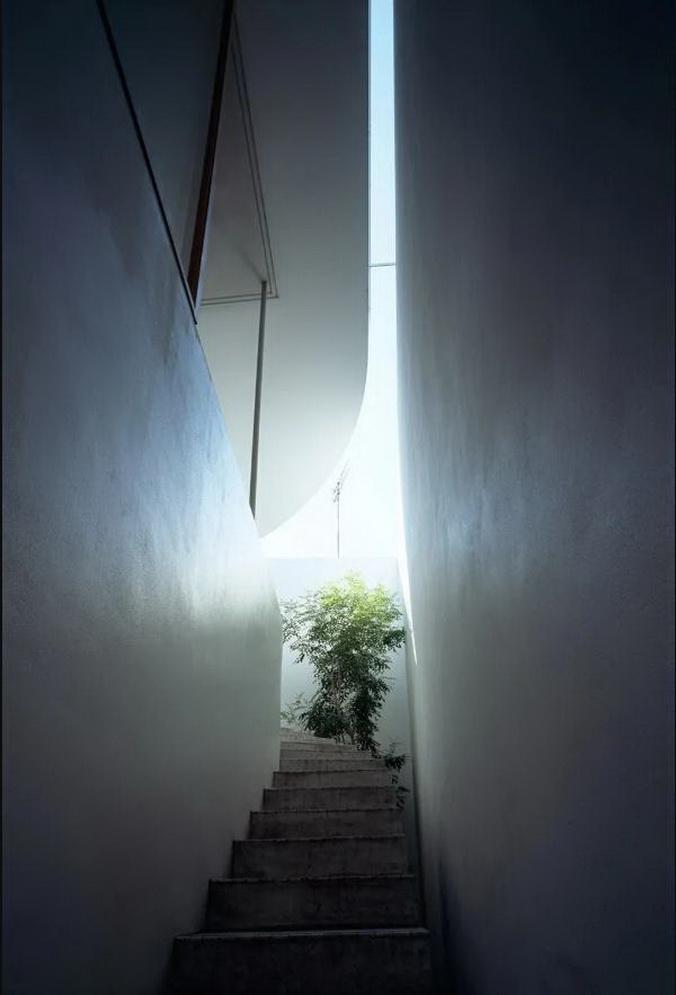

这就是日本横滨的长屋LOVE HOUSE





真的是充满LOVE呢,正所谓

最是那一笔曲线的温柔,不胜水莲花的娇羞

那么,如果有两个边角天窗该怎么办呢?

照例,我们可以用剥离墙体大法

640 (12).gif

(这个项目的墙体一栋破旧建筑的山墙,我在这里偷换了下概念,但是背后的逻辑是不变的噢)

然后加入楼板,为了使得顶部的光线能打入到一层,楼板也与墙体分离,只留下走道来近距离欣赏和触摸受保护的旧墙

640 (13).gif

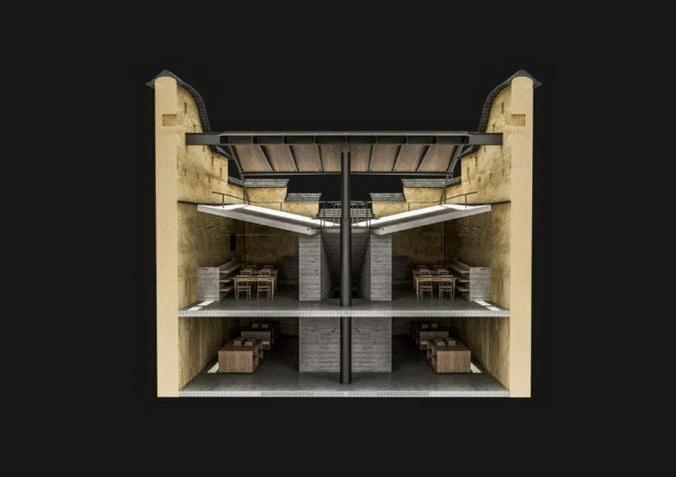

然后加入大台阶,加建新的建筑部分,并在楼板中间掏洞,进一步引入天光

但是正所谓欲擒故纵,为了避免光线过于墙体,一个伞形屋顶盖在了上方,使得光线只能从前后两侧打入中间的通高空间

640 (14).gif

这就是我本人特别喜爱的一个项目

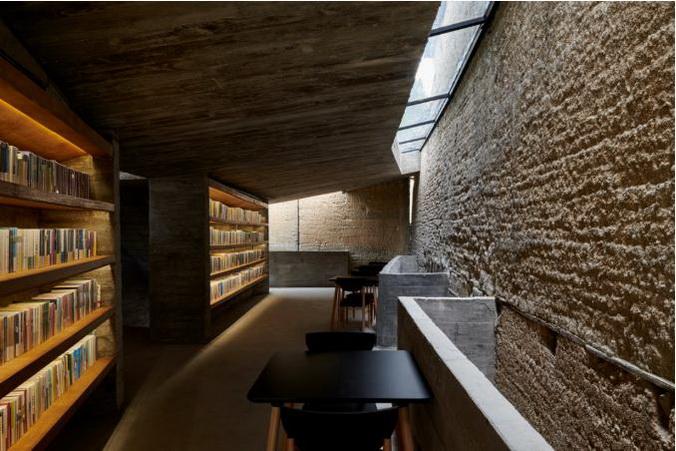

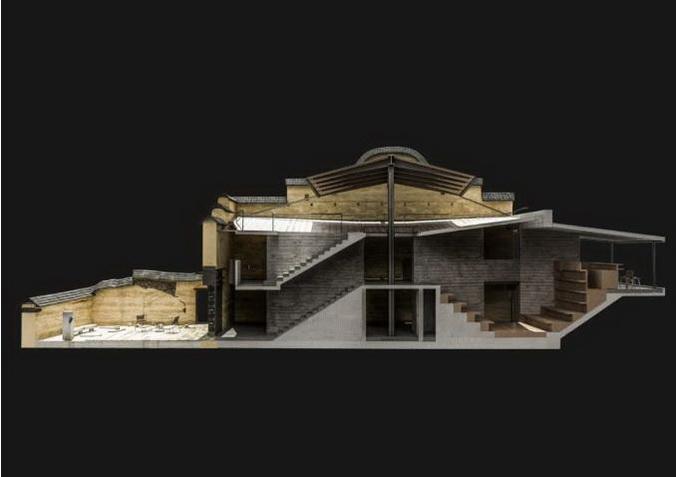

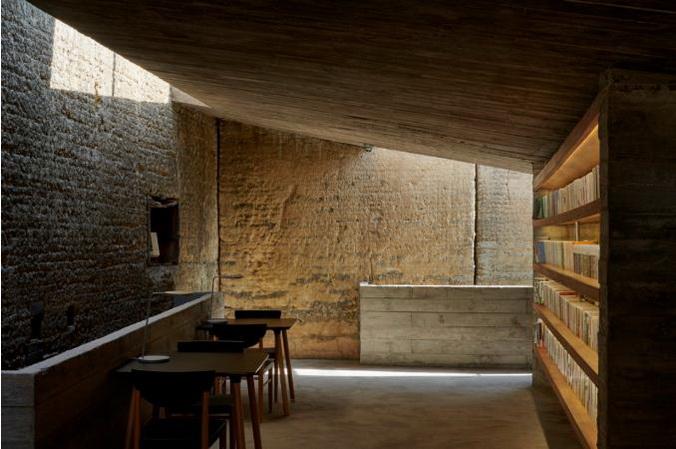

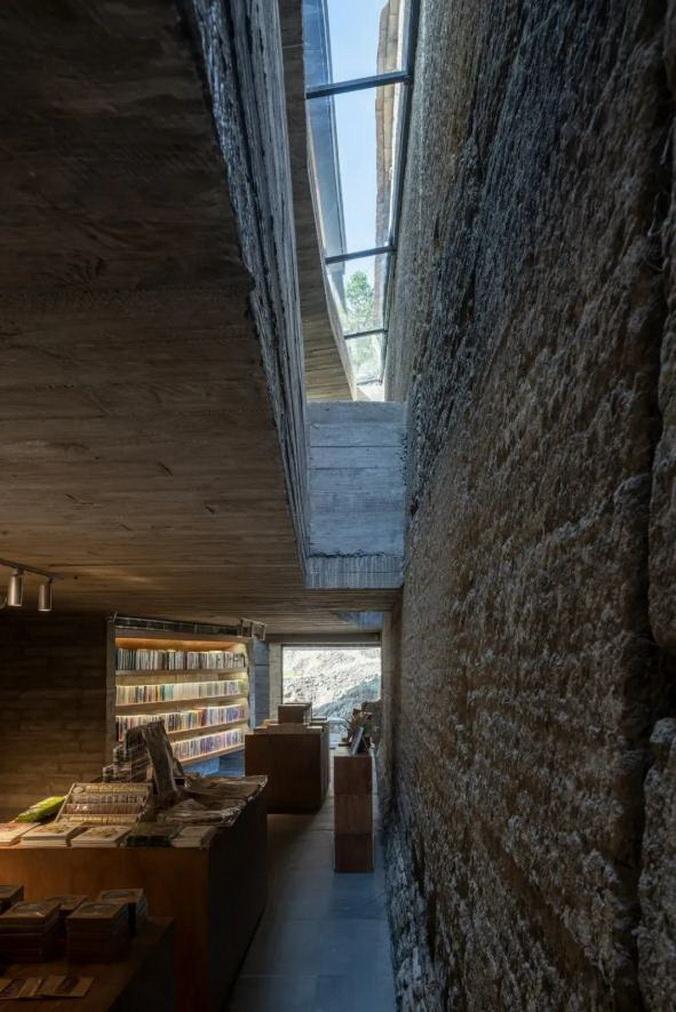

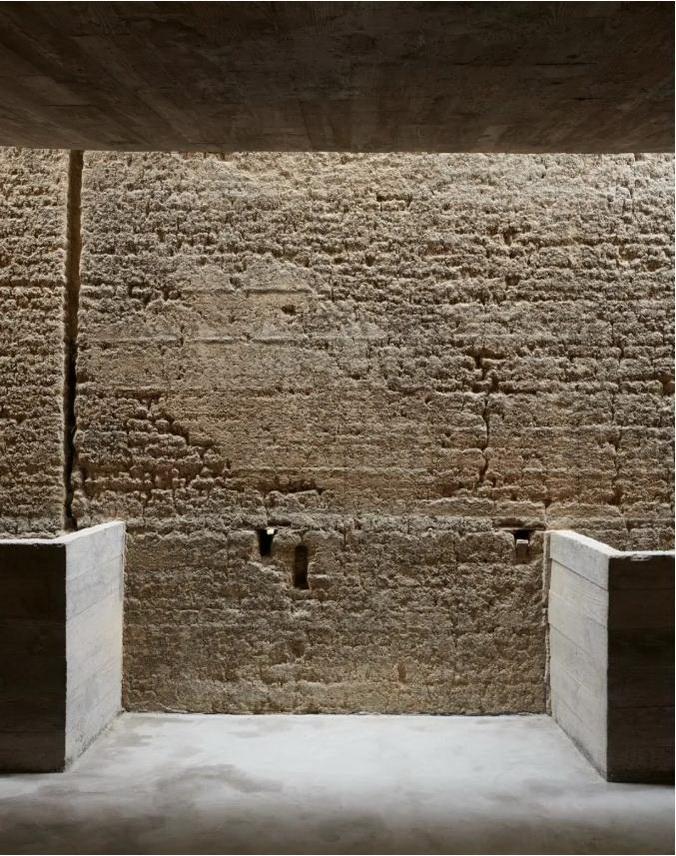

先锋厦地水田书店 / 迹·建筑事务所(TAO)

光线的巧妙引入与两侧的古墙产生令人感动的化学反应

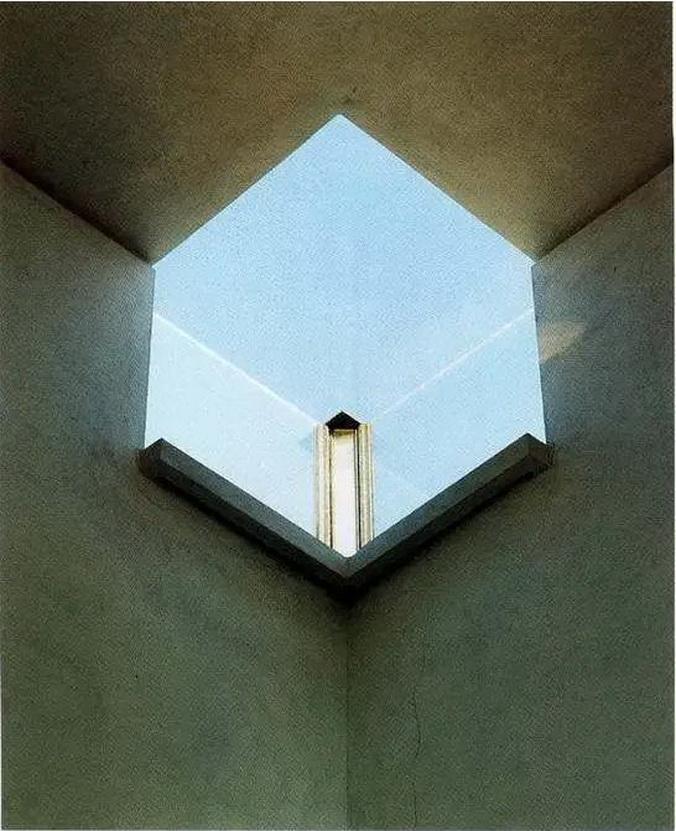

边角天窗边角天窗,说完了边天窗,我们来说角天窗

这是在快题中最容易被大家忽略的一种天窗形式

但是贼好用

640 (15).gif

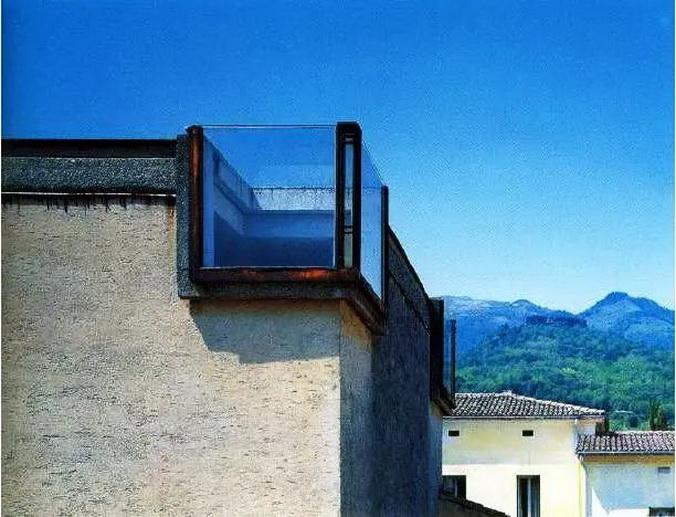

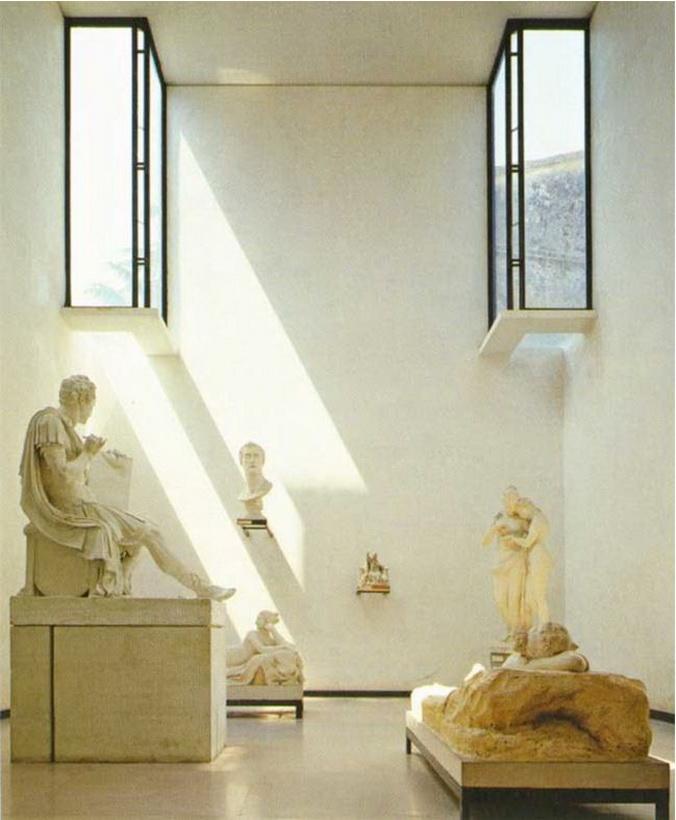

浪漫的意大利建筑师卡洛斯卡帕就特别喜欢这种角窗,比如他的石膏博物馆




投影到墙壁的斜线光线,仿佛具有生命,充满灵性

当我们把角天窗拉通,就形成了通透的转角窗户,虚实对比强烈

640 (16).gif

然而为了保证内部空间的完型,我们可以把实体部分拉到室外,形成一个块单元

再进行竖向与横向叠加......

640 (17).gif

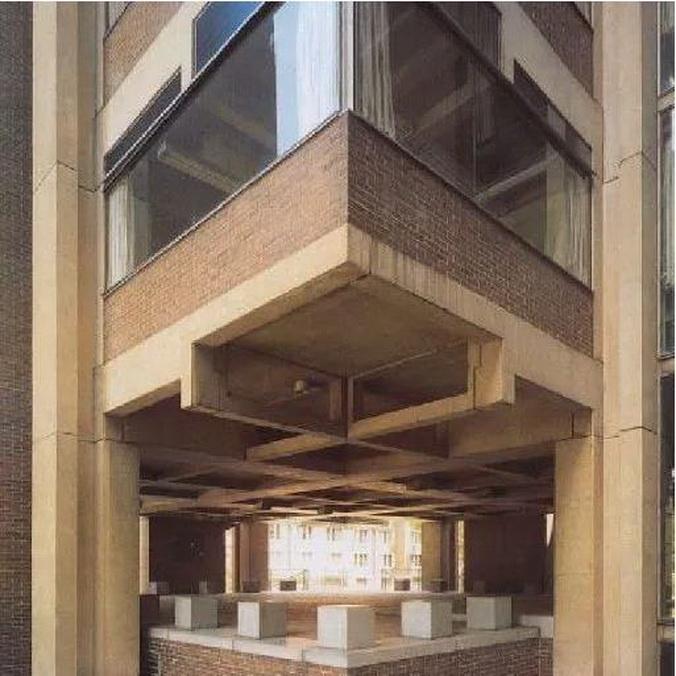

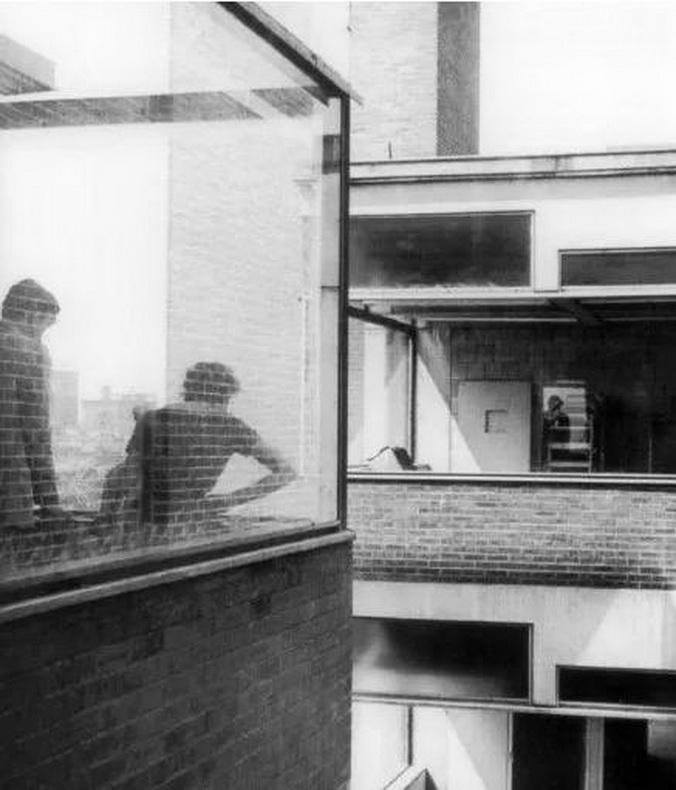

这就是上文提到的康大神的成名之作,理查德医学研究楼

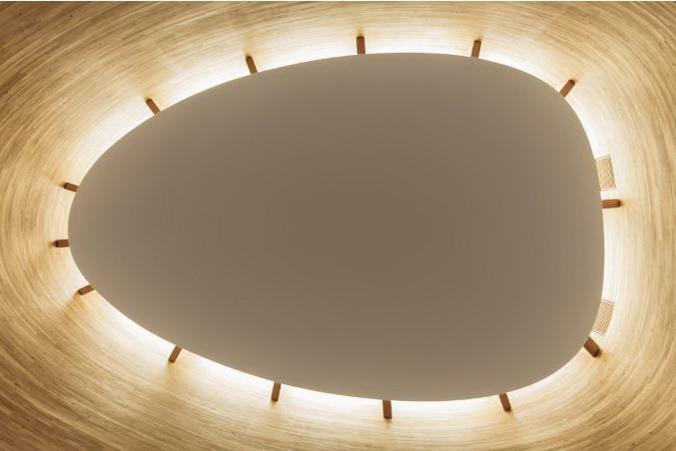

try again,如果把边角天窗结合起来呢,那就是环形天窗啦~

建筑的体块形状随你扭曲

640 (18).gif

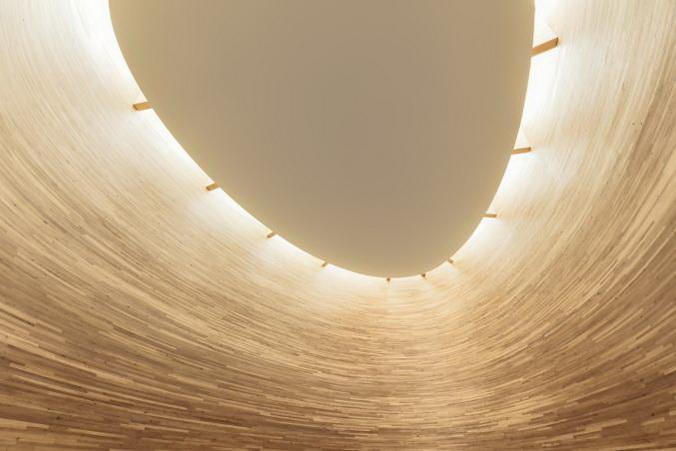

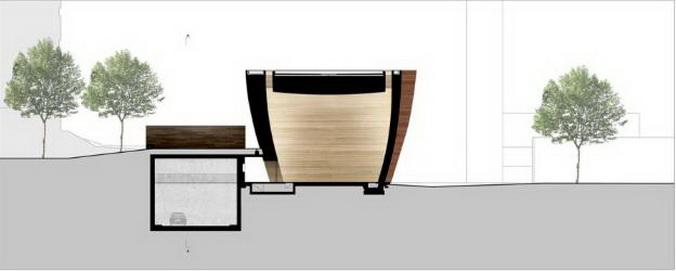

这个水滴形的小建筑就是Kamppi Chapel / K2S Architects

一个看似简单却又精致的建筑





4

非主流光线设计


前文说到的天窗都只是大多作为建筑的一个构件而存在,那么能否使得天窗与建筑之间的关系更为紧密一些呢

当然可以啦,比如说对建筑的体块进行一些凹凸变化,就可以产生许多有趣的光线

这个项目处于长方形的地块,而我们要做的第一件事儿,就是把它分成好多块,底层做出入口灰空间

640 (19).gif

然后就是最关键的一步,凹凸变化

该凸的凸,该凹的凹,该变成院子的变成院子

并在二层楼板凿出洞口,增加一层的采光

640 (20).gif

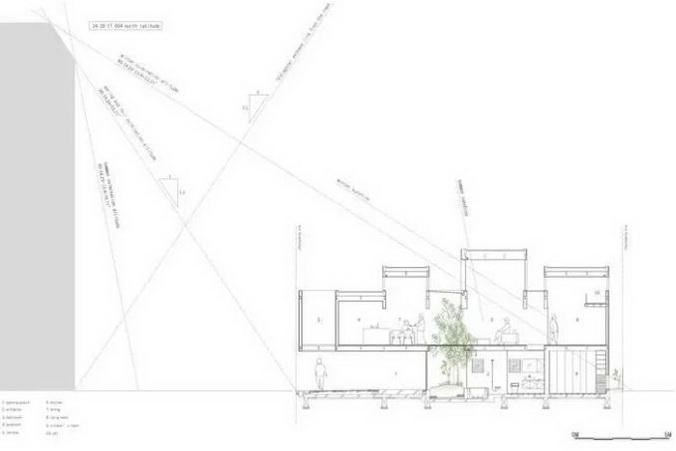

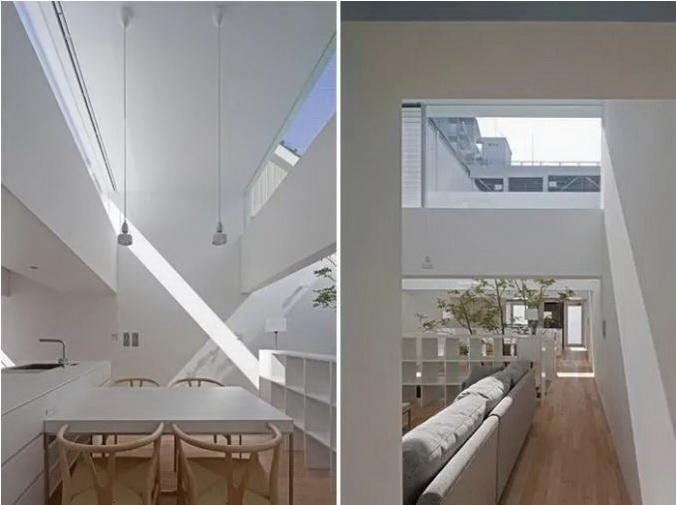

这就是日本的一个项目——长屋重建




别说,我是真的很喜欢这样的斜向光线呢~

接下来,让我们重新回忆一下前文说到到的墙体剥离

what if

我们把建筑切成一片片面包片呢?

640 (21).gif

并在中间某些部分置入实体块和功能,挖出使用空间

640 (22).gif

平屋顶太一般了,让我们改成坡屋顶,最后一二层的虚实进行左右交错,就形成了......

640 (23).gif

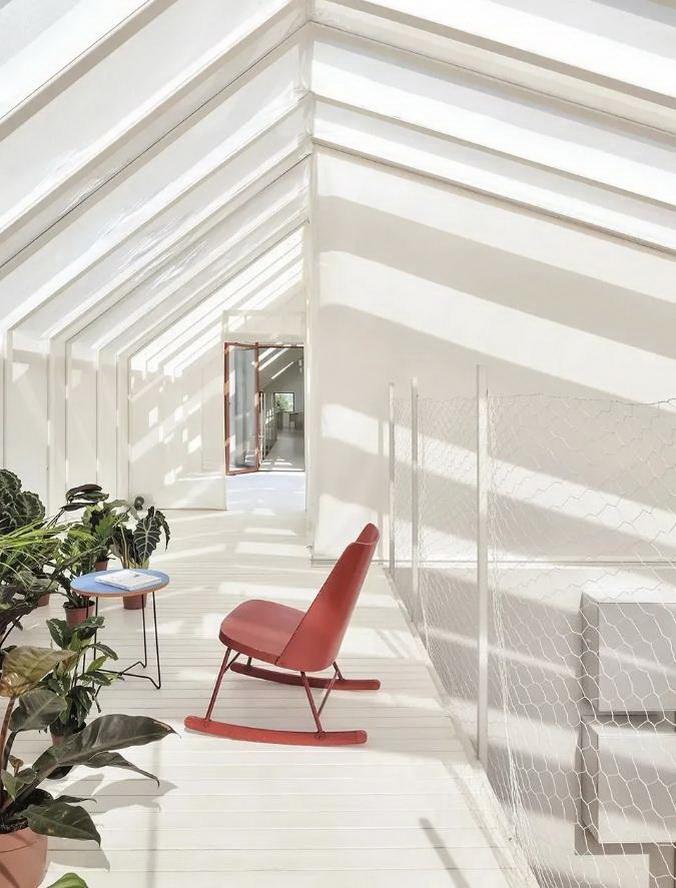

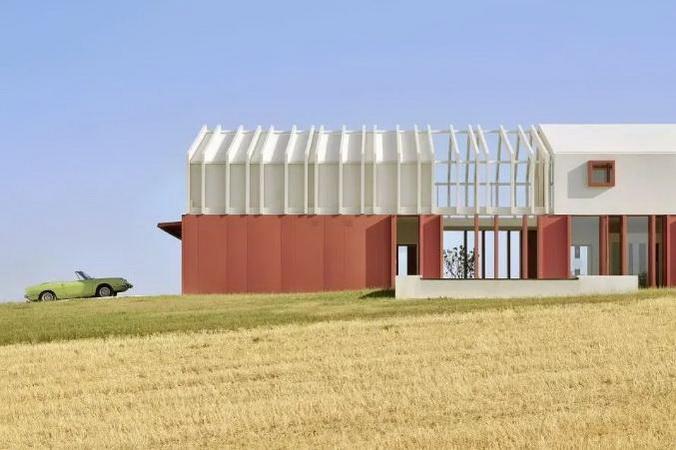

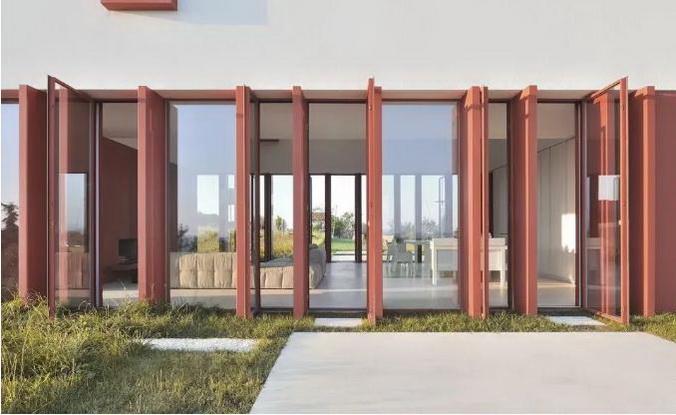

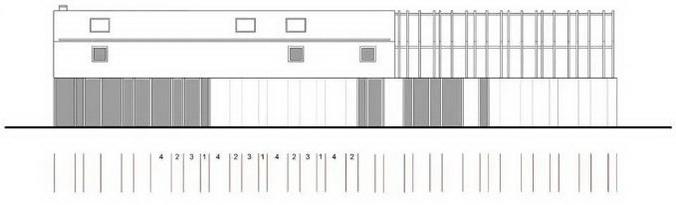

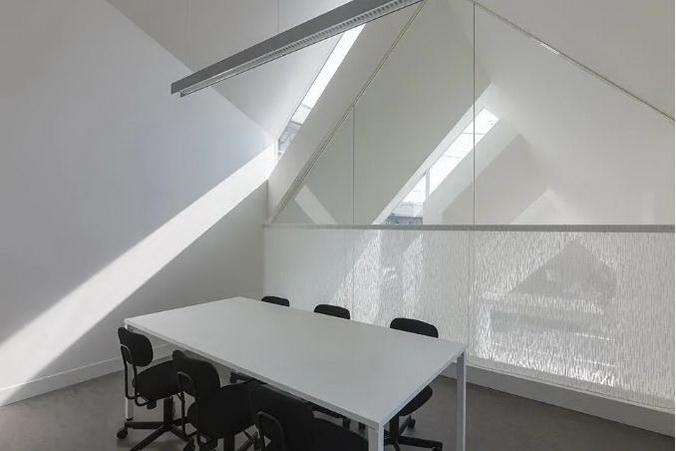

意大利的Border Crossing创意住宅~

建筑师已经拿起了40米大刀冲过来了





内部斑驳的光线闪的我眼睛疼

最后,如果将上述两个项目放在一起,合起来,会有什么化学反应呢?

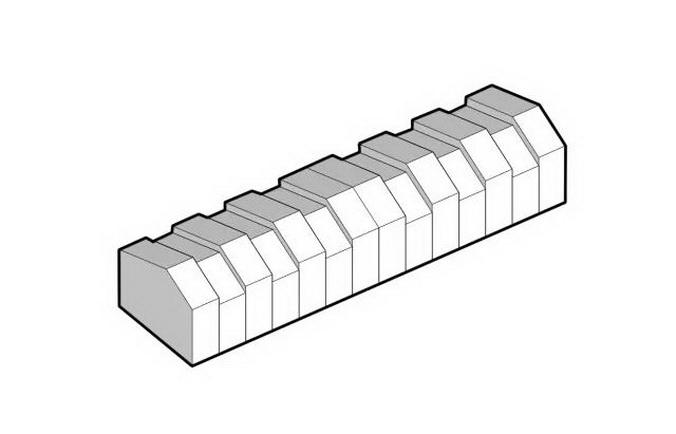

答案就是得到下面这个既凹凸,又是坡屋顶的形似毛毛虫的长屋


emmm,实在是不够有美感,那我们就拐一个弯,并且调整两端的开间大小,并将其中一段的屋顶进行下压

640 (24).gif

是不是有点眼熟呢?

没错,最后最关键的一步,将每个切片前后再次进行凹凸变化,这样便大大增加了每个体块的进光量,同时造型也更为有趣,可谓一箭双雕呀~

640 (25).gif

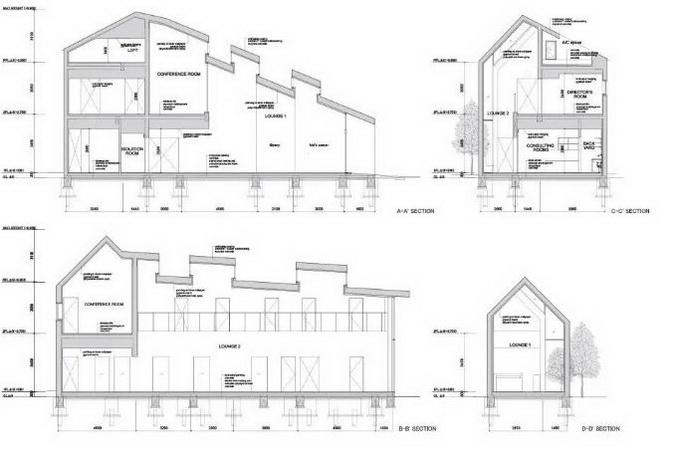

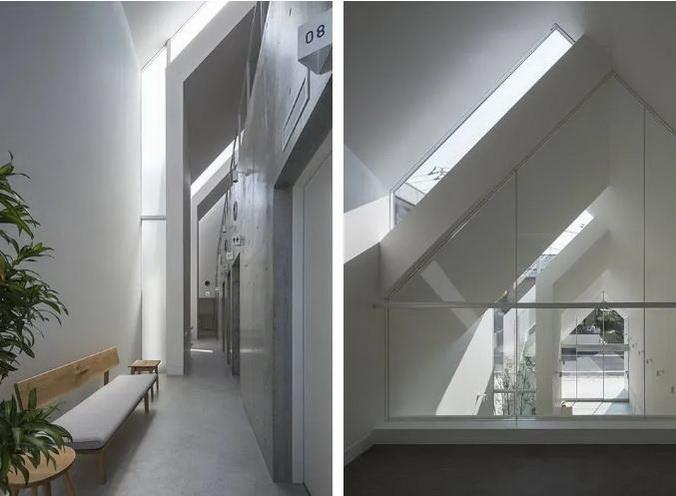

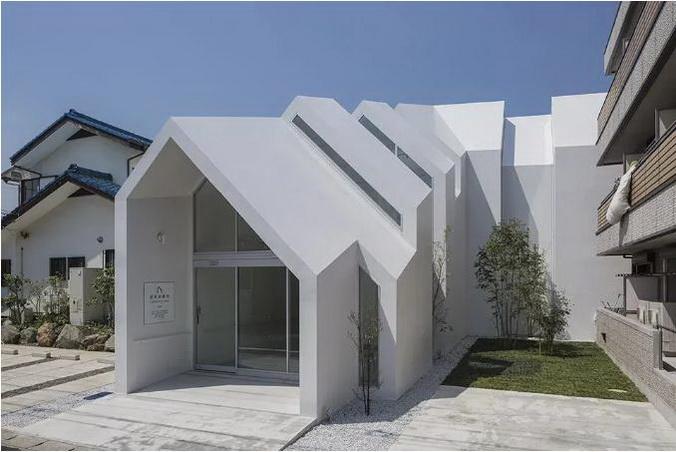

这是日本一个家庭式医院项目,时髦的造型和奇妙的内部光线使得这个小项目BIGGER上了N个档次,一举成为这条街上最靓的仔





以上就是本次分享的全部内容啦~

我们从上世纪的现代主义作品走到现如今的各种有趣的现代作品,通过光线设计这个角度去了解建筑的生成逻辑

事实证明,光线设计并不困难,更重要的是,光线的设计在很大程度上不单能丰富内部空间,同样还能生成酷炫的建筑造型

还在快题的泥沼中扑腾的小伙(咸)伴(鱼)们,还等什么呢,还不赶紧在你们的快题中用上~


以上内容来自于:

极点设计春季公益公开课

第二部分——第三节课

论快题中的光线设计


图纸+照片来源:

http://www.archcollege.com/

https://www.archdaily.cn/cn

https://www.baidu.com/

其他分析图及动图均作者自绘,转载请注明出处
