项目位于杭州市西子湖畔，为2022年杭州亚运会比赛场馆，建筑规模约49000㎡，设置3000个观众坐席。主要功能为游泳比赛池、跳水比赛池以及热身训练池各一处。

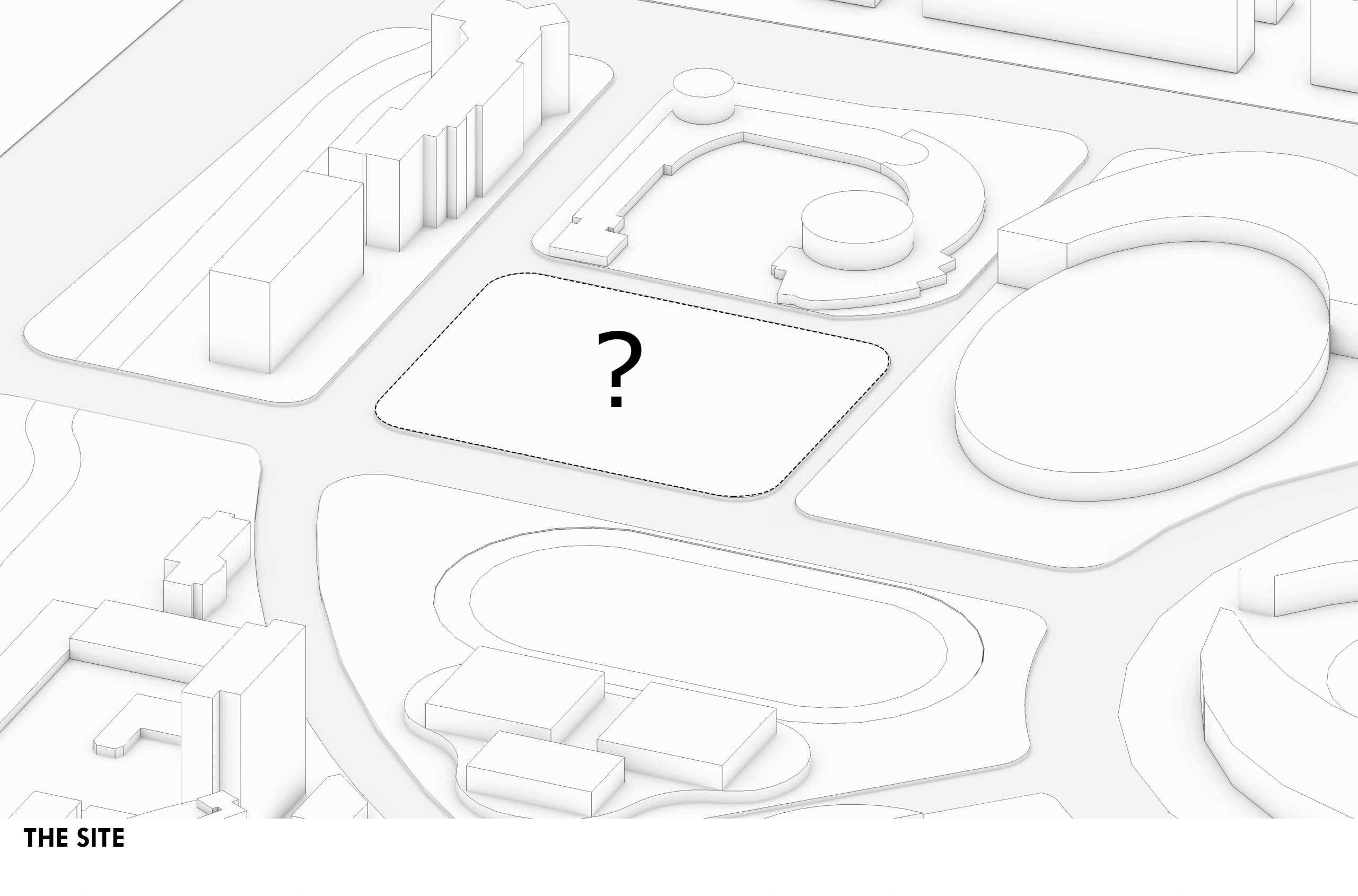

▲ 项目区位
场地：极限的挑战
本项目中，建筑用地极为紧张，如果按普通三泳池同层布置方式，占地率将超过规划限定的45%。通过多方案比选，我们依据当地法规中“超过一定高度的建筑悬挑部分可不计入占地率”的规定，在诸多限制条件中产生了具有创新性的解决方案——即占天不占地的“悬浮建筑”。设计将游泳池和跳水池平层布置，而将训练池架空10米，并错层布置于比赛池斜上方。在满足功能、流线的前提下，保证了三泳池均拥有良好的自然通风、采光条件，完成了一次巨大建筑体量与狭小用地间的极限挑战。
▲ 泳池布局方案对比
▲ 概念生成
▲ 泳池布局分析
漂浮：形式服从功能
建筑轮廓依据内部空间关系自然形成高低起伏的整体形态，并通过立面檐口的自由曲线造型呈现一种未来建筑般的“漂浮感”。游泳跳水馆“圆润流畅”的自然形态，在视觉上让人联想到游泳比赛场上此起彼伏的波浪，建筑外部形态成为内部功能的直观反映，进一步增强了市民对建筑的可读性。
反转：建构和隐喻
我们采用“反转”的设计理念，将一般设置在室内的幕墙挡风桁架反向安装在整个玻璃幕墙之外，并与穿孔铝板外遮阳系统合二为一。同时，将通风窗巧妙隐藏于遮阳龙骨之中，既减小了幕墙结构体系对空间的占用，又避免了通风窗开启时对整体立面效果的影响。
▲ 幕墙细节
融合：建筑结构一体化
游泳跳水馆上部主体结构为大跨度钢结构空间网架体系，最大跨度达74m。而整个训练池结构总荷载达到36400kN，由下部8榀鱼腹形预应力混凝土跨层桁架支撑，桁架根部进一步由6榀V形清水混凝土柱支撑，并向南部悬挑达12m以上。同时，设计充分利用混凝土跨层桁架的内部空间，合理组织结构构件，将运动员休息厅及更衣室功能空间设置在其中。
▲ 建筑结构分析
▲ 训练池结构分析

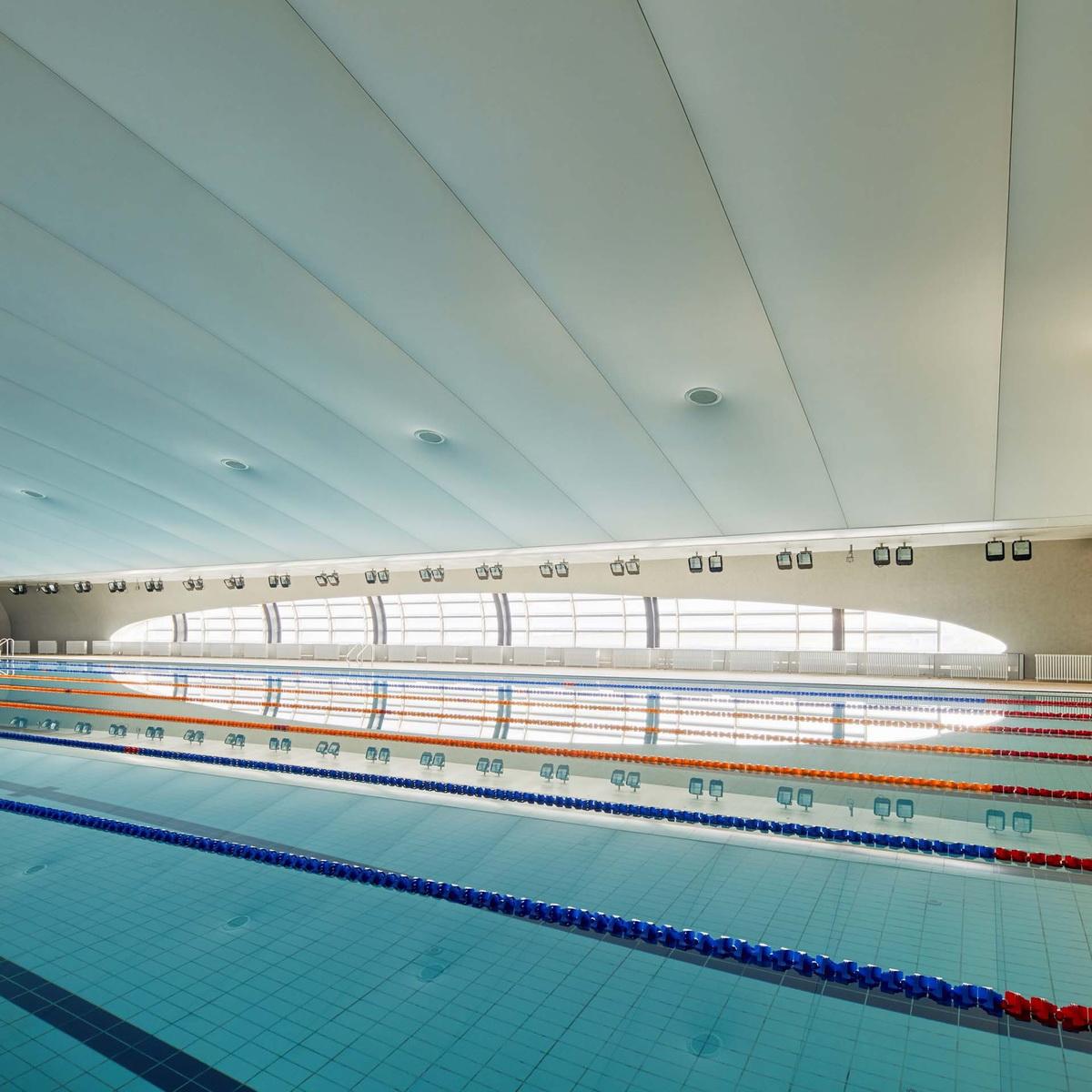

室内空间
项目模型
▲ 模型1
▲ 模型2
▲ 模型3
▲ 模型4
项目图纸
▲ 总平面图
▲ 各泳池体量
▲ 一层平面图
▲ 二层平面图
▲ 二层平面图
▲ 剖面图

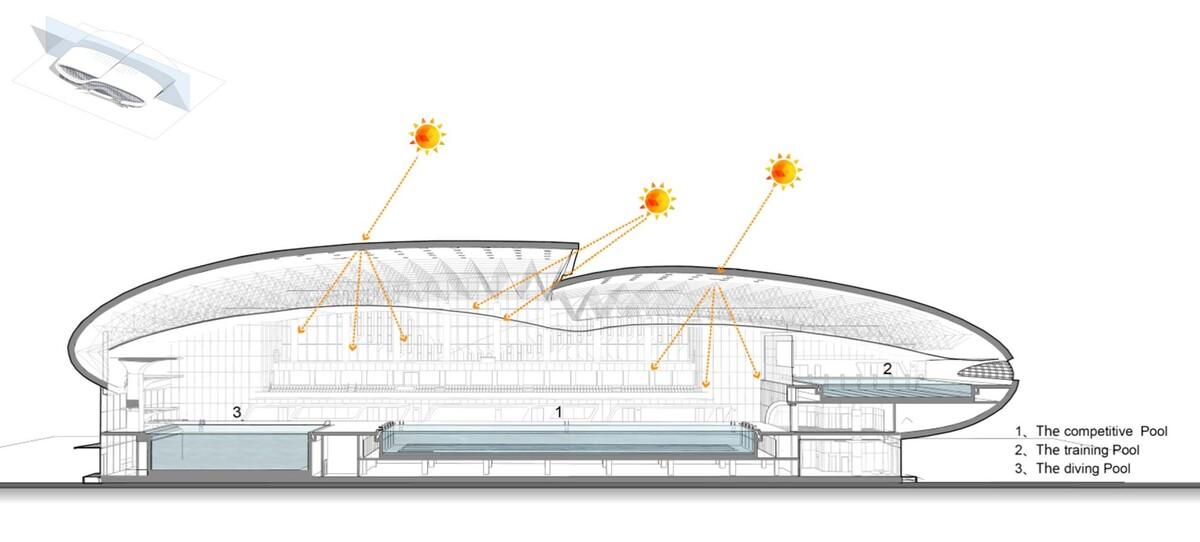

▲ 自然光照分析
▲ 自然通风分析

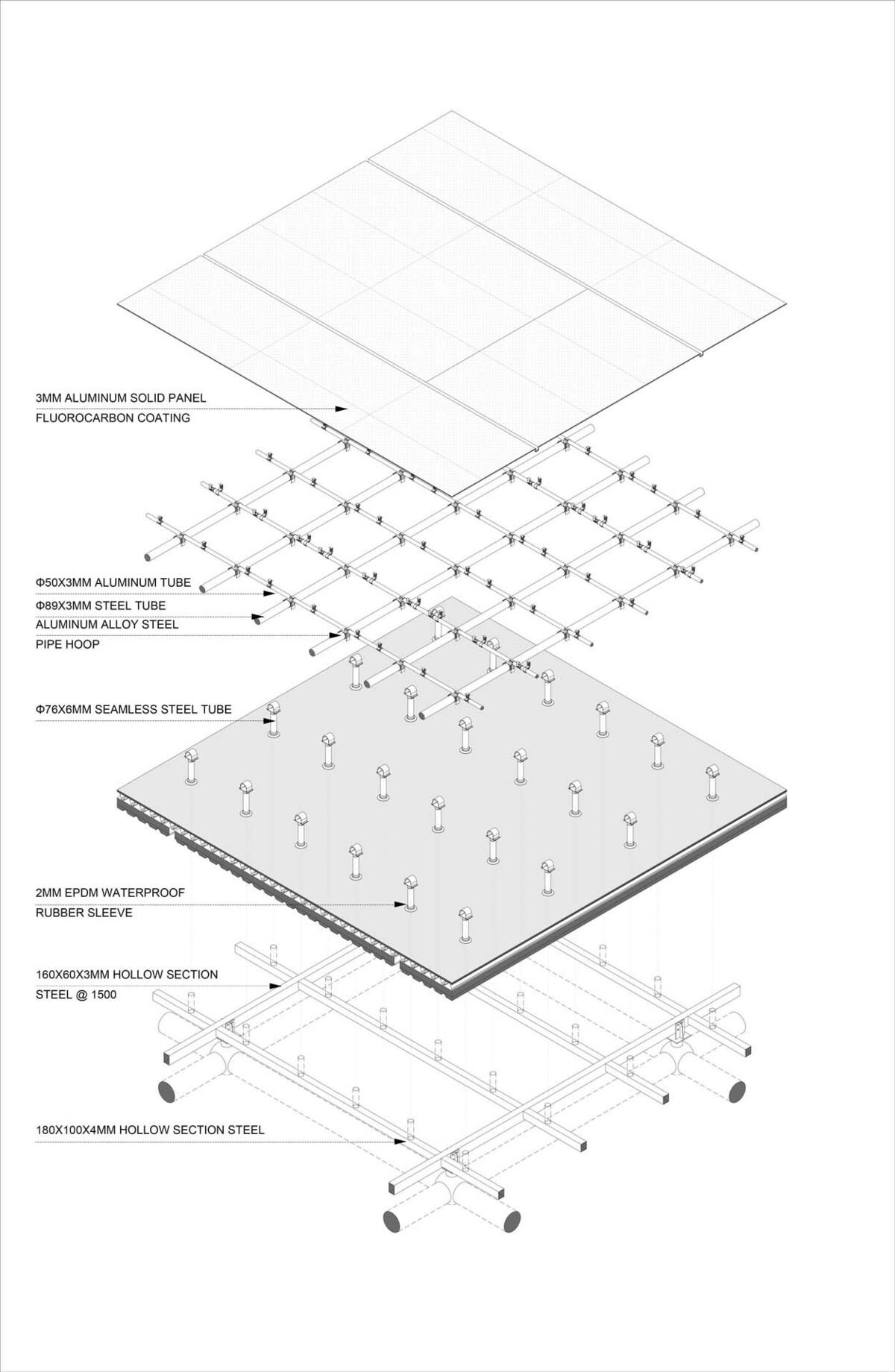

▲ 屋顶细节1
▲ 屋顶细节2
▲ 排烟窗分析
项目信息
设计方：中南建筑设计院
建筑面积：48791.0 m2
项目日期：2017
厂家：CSG Holding Co., Ltd.
摄影师：施峥
结构设计：陈兴, 张卫, 邵兴宇, 杨庭
给排水设计：洪瑛, 胡勇昌
电气设计：王波, 贾伟, 魏龙飞
暖通设计：李玲玲, 白明强
幕墙设计：卢晓磊
内装饰：刘可维
造价：乐红利, 余祥文
委托方：浙江黄龙体育中心
主创建筑师：王力、李春舫、姜俊杰
设计团队：任丹妮, 周磊鑫, 黄兴成, 王鑫, 陶璐, 何天一
