如何建一座扭曲的摩天大厦

2019.08.16 | , , ,
SketchUp吧 SketchUp吧

作者:苏吧卦
原文链接

教程来源:Mohamad Ahmad Ibrahem Mohamad

编辑整理:万剑归一


每当大家看到这样的摩登大楼教程

还有这样的

总是说脑子会了,手不会!

没办法

既然你们都这样说了

小吧也只能宠着

所以今天小吧就要给大家带来

Majdoul Tower的傻瓜建摸教程!

就是下图这个看着扭曲建筑大楼

(图片来源于网络)

Majdoul Tower是一座50层高的塔楼,是沙特阿拉伯利雅得的一座扭曲的摩天大楼,建设时间从2012年开始,直至2019年修建已接近尾声,是世界上第八高的扭曲塔楼。


图文教程

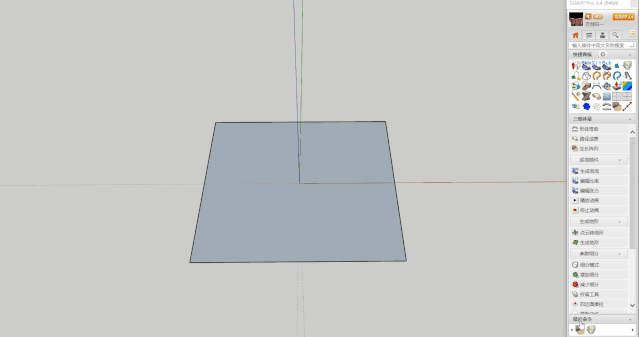

1.使用画圆工具沿着轴线中点画一个四边形,将这个四边形旋转45°方便后续的操作。

2.将四边形的面反转成正面并创建成组件。

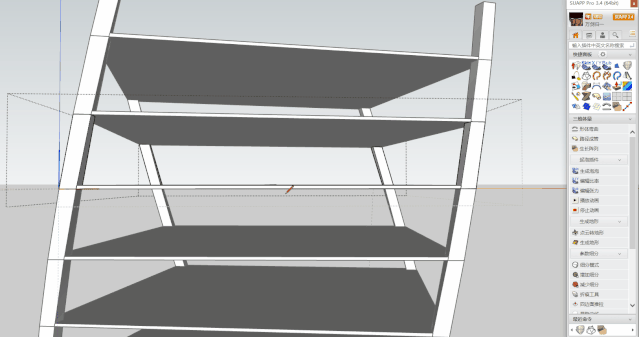

3.使用生长阵列(SUAPP编号59)点四边形的中点并调节参数建出旋转上升建筑的楼层数。

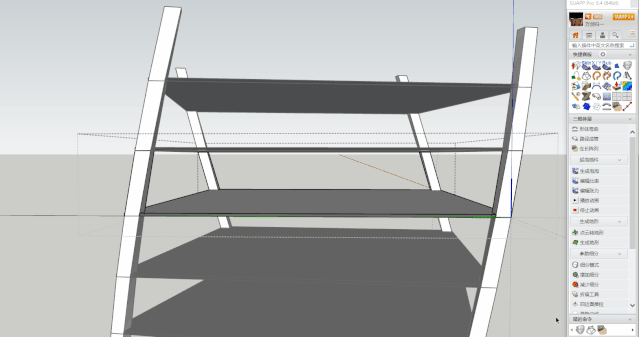

4.点进组件中,用矩形工具画出一个小正方形。使用曲线放样(SUAPP编号427)选中上下的小正方形各个边,调好参数点确定。调节好的柱子使用旋转工具复制阵列出其余三边。

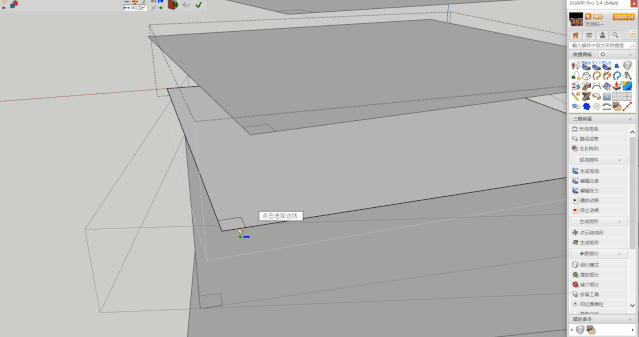

5.点进四边形组件内,框选组件内的所有线面,鼠标右键点模型交错。使用直线工具擦除工具调整四边形的四边凸出小方柱的部分。


6.由于调整后的四边形边线不是直线而不能封面,所以这里就使用曲线放样(SUAPP编号427)封面。

7.用直线工具沿着小方柱的边线画出玻璃幕墙的框架。点选框架线并使用轮廓放样(SUAPP编号427)建出玻璃幕墙。

PS:小吧偷懒就不创建出玻璃幕墙具体的分块了

.

.

.


言归正传,大家跟着教程继续做

8.为了方便后续的贴材质与修改,将玻璃幕墙创建成组件。使用旋转工具复制阵列出其余的幕墙部分并填充材质。

9.使用画圆工具在建筑底部画一个圆形并创建成组件,用推拉工具推拉至顶部。一栋别扭的建筑大楼就建好啦!


看完是不是觉得超简单啊!

赶紧建来试试看吧~
