SU这一招, 搞定99%的异形建模?

SketchUp吧 SketchUp吧

作者:术客sukill
原文链接

提到扎哈·哈迪德的建筑

许多人就想到了参数化设计

如Rhino、Grasshoper

诚然

哈迪德设计的建筑

都具有自然流畅的弧线


锐利切割感的空间


即便你不喜欢她的风格

也会被建筑惊人的空间所震撼


但就初期的表达方案上

SketchUp其实更容易实现

此次我们以伯纳姆亭为例

来为大家演示

伯纳姆亭

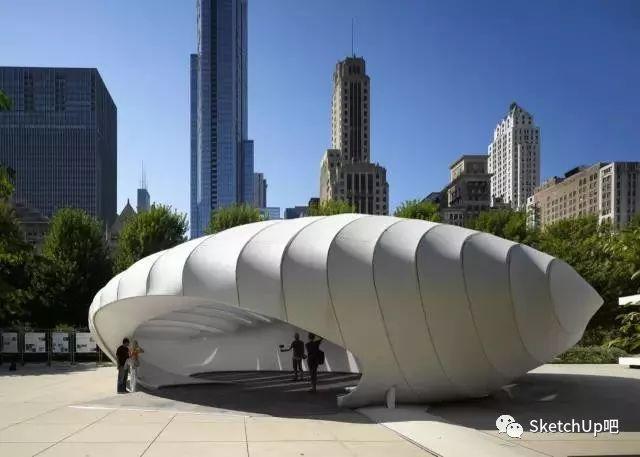

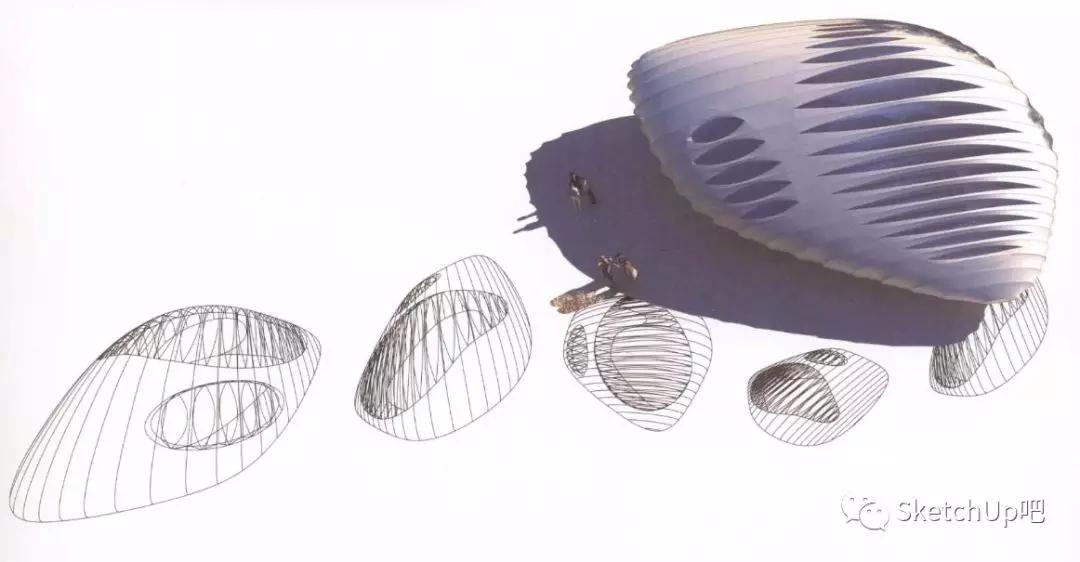

2014年,为了纪念芝加哥伯纳姆计划一百周年,扎哈·哈迪德受邀在千禧公园建立一个临时性的展馆——伯纳姆亭


在此次项目中,委托方鼓励在规划尺度和材料上都有所革新。

最终,设计师将崭新的形式概念和芝加哥历史规划相结合,以隐藏的螺旋线来表现伯纳姆规划的组织系统

展亭内部结构采用复杂的可弯曲铝型材,外部则采用纤维织物表皮,这种表皮材料同样也用在了展亭内部放置的录像装置屏幕上。


展亭的设计和建造都最大化地采用了可回收和重复使用的材料,在2009年10月31日撤展后,这些材料依然可以在别的地方再次使用。

感谢SketchUp吧 ID:术客sukill的授权和SketchUp吧ID:wminghong的模型,点击【阅读原文】,获取教程模型~~~

使用插件

起泡插件(SUAPP编号116)

自由变形(SUAPP编号45)

生成面域(SUAPP编号6)

轮廓放样-Fredo6插件集(SUAPP编号155)


具体步骤

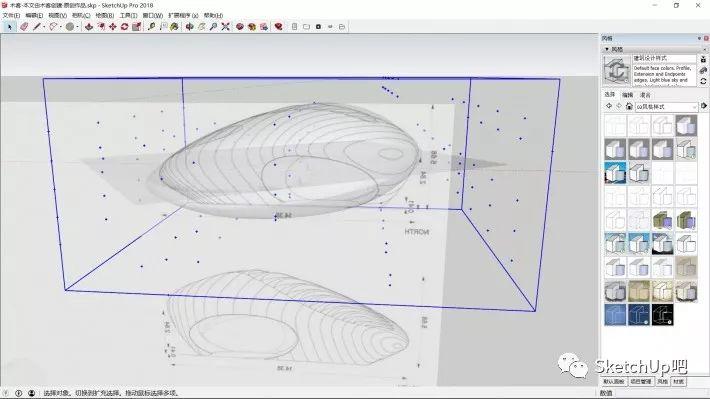

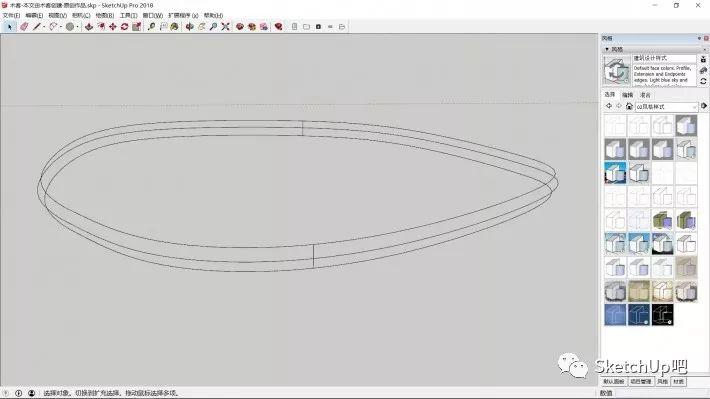

第01步:将图片导入SketchUp草图大师当中,进行描边。

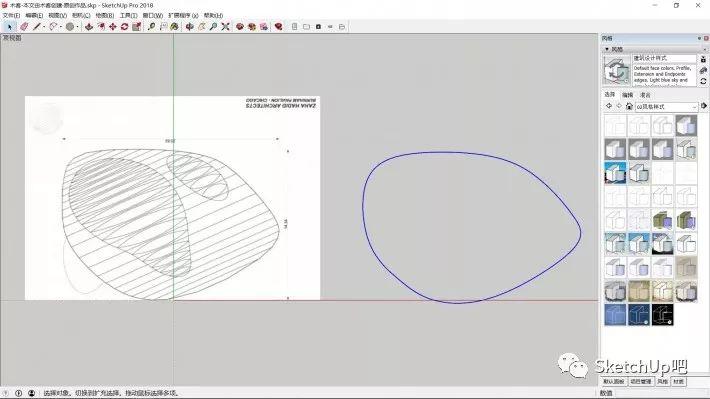

第02步: 画出多条线。

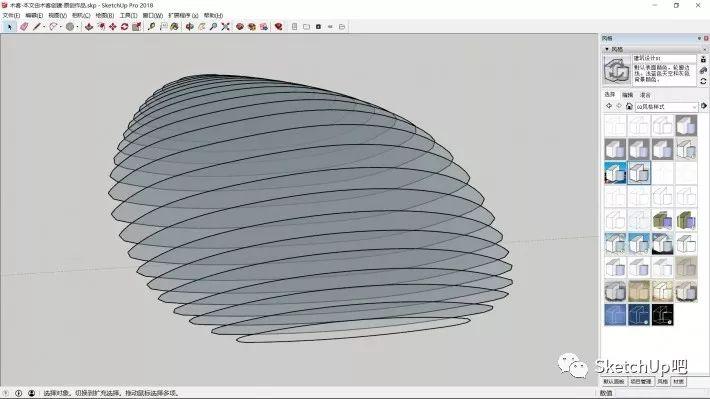

第03步: 将画出来的线进行封面操作。

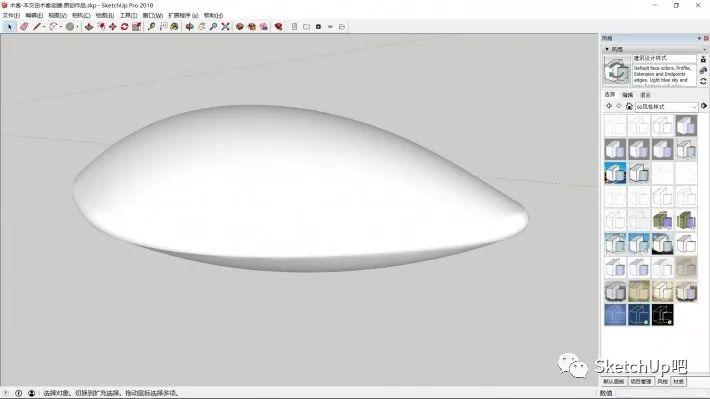

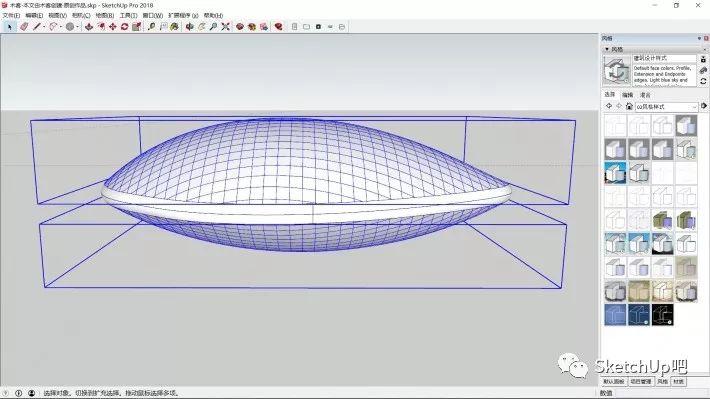

第04步: 这里需要利用起泡泡插件(SUAPP编号116)将整个造型做出来。

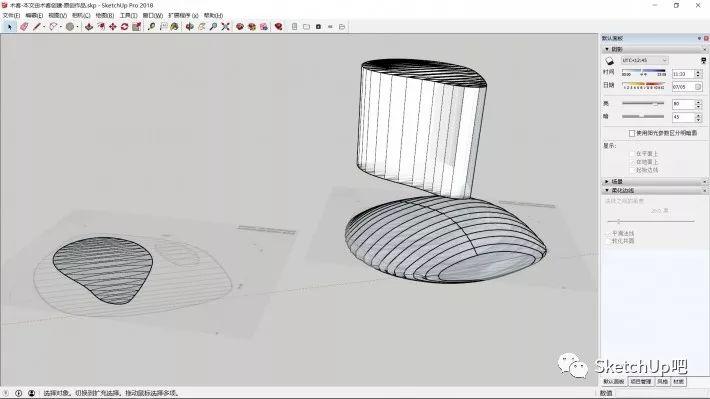

第05步: 将线进行柔化操作。


第06步:由于整个造型的细节不够,我们利用自由变形(SUAPP编号45)进行调整。

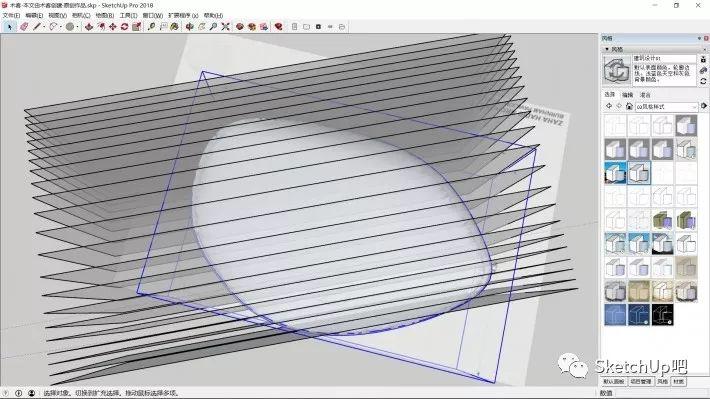

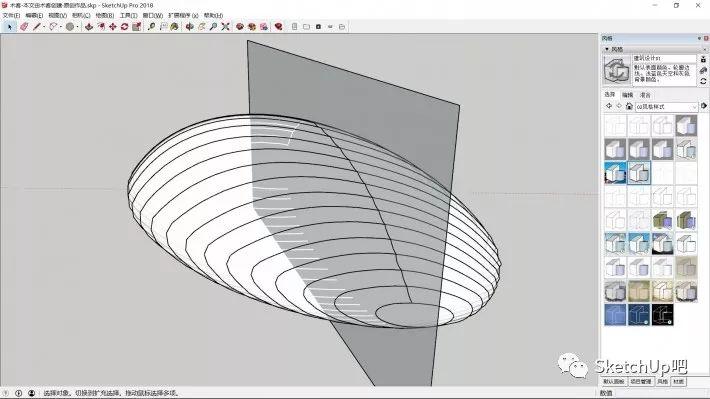

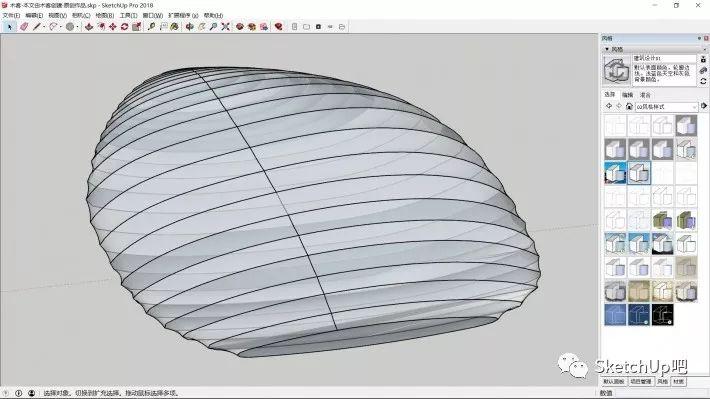

第07步: 利用模型交错切割出需要的线。


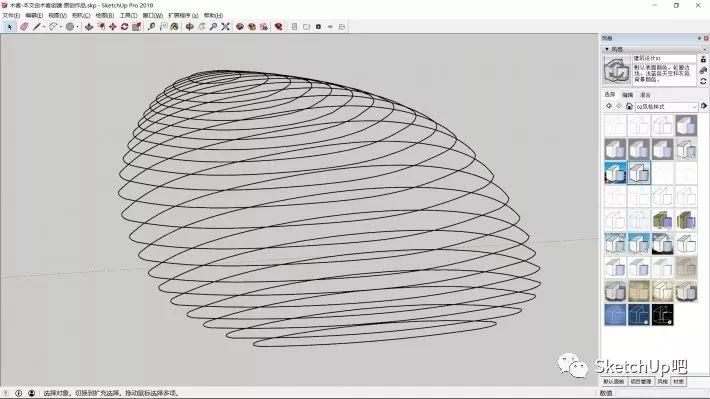

第08步: 提取切割出来的线,并删除不需要的对象。


第09步: 对线进行清理,优化。


第10步:使用生成面域(SUAPP编号6)封面。


第11步:在整个造型中间放入一个面,目的是用于辅助画线。

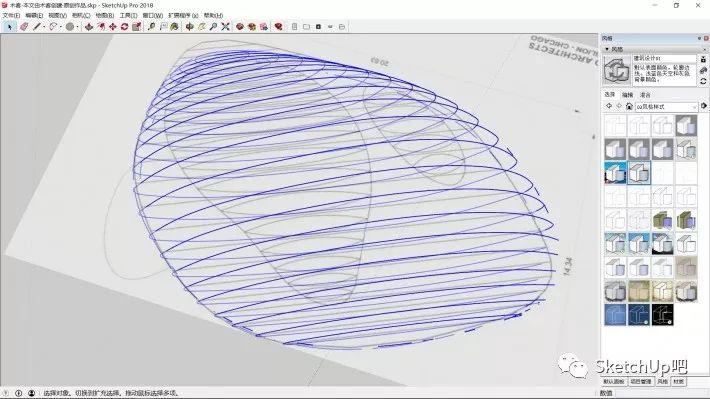

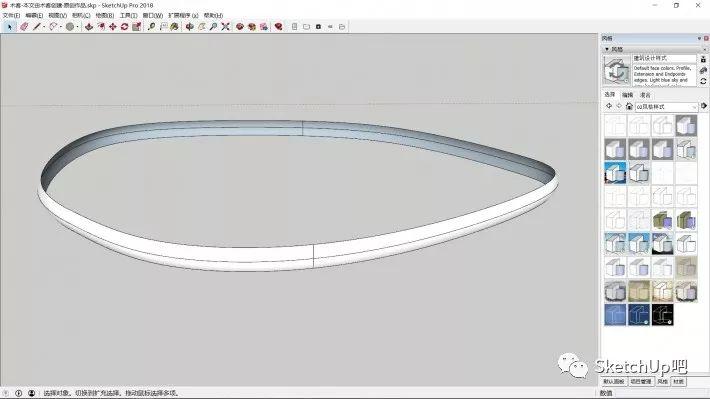

第12步: 用轮廓放样(SUAPP编号155)进行整体造型。


第13步: 画出需要的开洞平面,并旋转主体造型的上方。

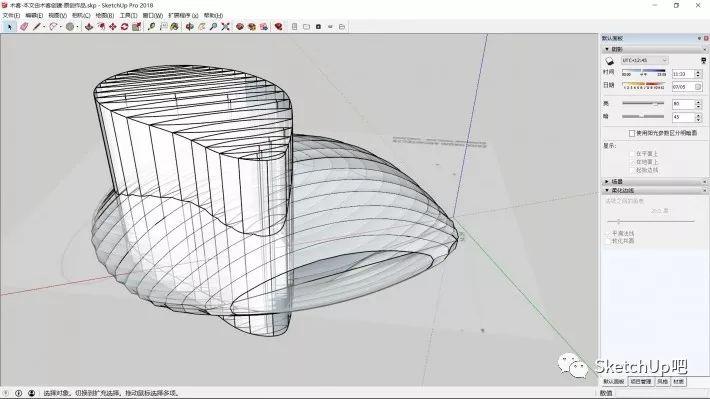

第14步:选择两个对象,进行模型交错。

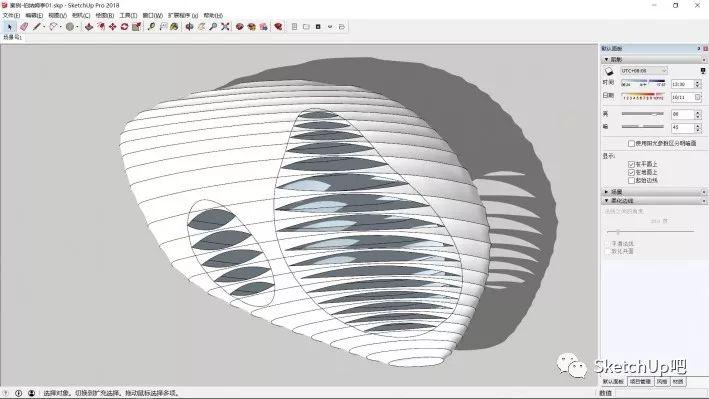

第15步:完成整个模型的创建。
