鸭儿哟~SU还能这么玩曲面建筑?

SketchUp吧 SketchUp吧

作者:苏吧卦
原文链接


体育馆在全国各地都有

造型也是形态各异

今天个大家分享一个曲面造型的体育馆

常州奥体中心的建模思路。

完整视频

视频投稿:半空笑语

具体步骤

首先找到图片资料分析该如何建模,这里将场馆分为A、B两块。

A体块先绘制一半再通过镜像进行组合,红色部分为通道位置。



绘制A体块:

1、以原始坐标轴为圆心画圆,设置圆为72条边直接输入“72S”即可,拉出高度后只保留侧面,然后使用批转组件-面转组件(SUAPP编号:242)将弧面关联为统一的长方形组件。


2、选其中一个组件设置为唯一,在它中间抠出一条“儿”字形空位,“儿”字形组件和相邻三个长方形组件保留,其余删除后沿圆心旋转拷贝17个后使用柔化工具进行柔化。

3、选中所有组件组成群组,使用自由变形高度设为5 其余设为1,细分选项设置为true,然后使用增强选择-排除边线(SUAPP编号:3)删除弧面仅保留线。

4、拷贝一个群组,分离出5个弧面线框 居中的线框要对齐坐标轴然后隐藏待用。

5、选中群组使用插件:自由变形(SUAPP编号:45)调节线框,这里场馆的大体已经完成。

6、将隐藏的线框使用插件自由变形调节。

7、确定好位置后,使用插件:Fredo-曲线放样(SUAPP编号:155)进行放样。

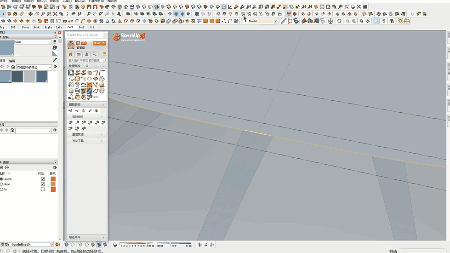

8、制作玻璃带雨棚,这里使用的是插件拉线成面(SUAPP编号:156),沿边线直接生成面然后进行裁切。这里用插件Fredo-表面圆弧工具(SUAPP编号:155)然后切掉多余部分。

9、建筑厚度使用插件超级推拉(SUAPP编号:94)进行推拉。

假框架的制作:

这种做法适用时间比较急、效果图之类,让模型看上去丰富些。使用插件面转组件把构成场馆的弧面做成无数个关联组件。

然后对单个组件进行处理绘制成类似框架结构的样子。如果电脑带得动就把组件做成块面,带不动直接用线表示就好。

到这里体育馆的外形基本完成了,是不是很简单呢?

涉及插件

批转组件-面转组件(SUAPP编号:242)

增强选择-排除边线(SUAPP编号:3)

自由变形(SUAPP编号:45)

Fredo-曲线放样(SUAPP编号:155)

插件拉线成面(SUAPP编号:156)

Fredo-表面圆弧工具(SUAPP编号:155)

超级推拉(SUAPP编号:94)
