吾日三省吾身:家里有山吗?山里有矿吗?山下有房吗?

非标准建筑工作室 非标准建筑工作室

作者:杜秉华
原文链接

没有。

没有。

没有。


建筑师现在也算一个高危行业了,一帮充满斗志和审美靠谱的人,每天晚上熬夜画图改方案,头顶上的毛发越来越稀疏,动辄甲方一个否定就要气到心肌梗塞。

都说前生五百次的回眸,才换来今生一次的擦肩而过。

那你说上辈子这得多大的缘分,这辈子才能让奇葩甲方在茫茫人海中找到我,并把我虐的死去活来啊~


可都9012了,再吐槽甲方奇葩甲方还是奇葩,现在最重要的topic是要搞定奇葩甲方!

划重点,记好啦:

根据物质守恒定律,这个世界上的奇葩数量是恒定的。所以搞定奇葩甲方的最有效方法就是比甲方更奇葩。


比方下面这位甲方,不可谓不奇葩:

“我要盖一个商业、办公、住宅的综合体。住宅都要别墅;办公要在花园里;商业最好开放成景点。用地呢,我只拿到6000平米,你发挥发挥吧。”

先不说别的,您不是要盖综合体吗?我从哪儿给您变出别墅来啊???


然而,这次甲方并没有被骂奇葩,

因为他遇到了更奇葩的MVRDV

听过甲方的要求后,MVRDV悠悠的说:

“咱们盖一座山吧。”

当然,盖一座山也不算多奇葩,这年头长得像山的建筑简直不要太多。


但是,一般建筑师介绍山形方案时会说:设计意向来自于基地周围的某某山,延续地脉,融合地貌,让建筑与环境产生共鸣balabala

而奇葩的mvrdv只说了一句:

山里有矿。

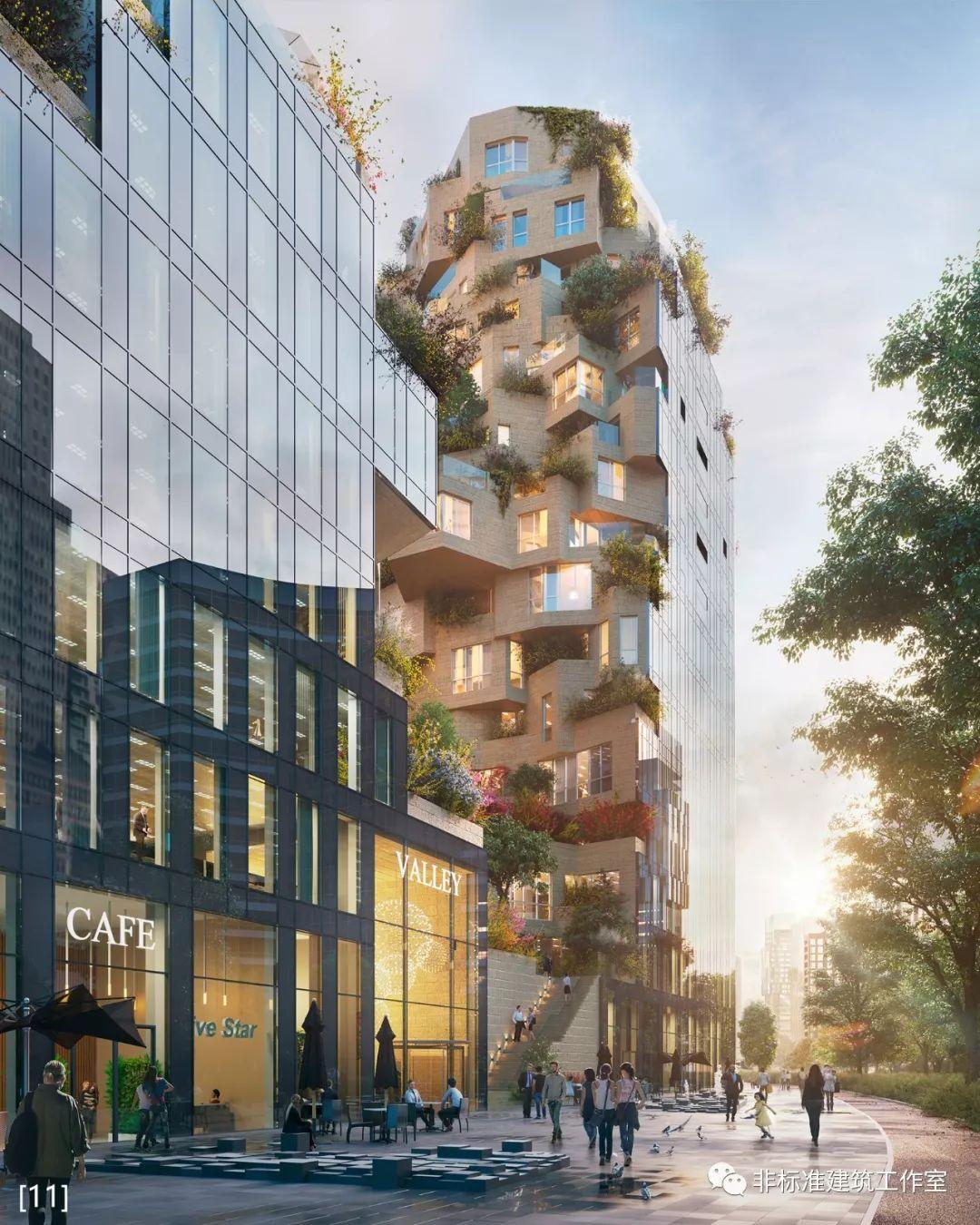

阿姆斯特丹综合体Valley

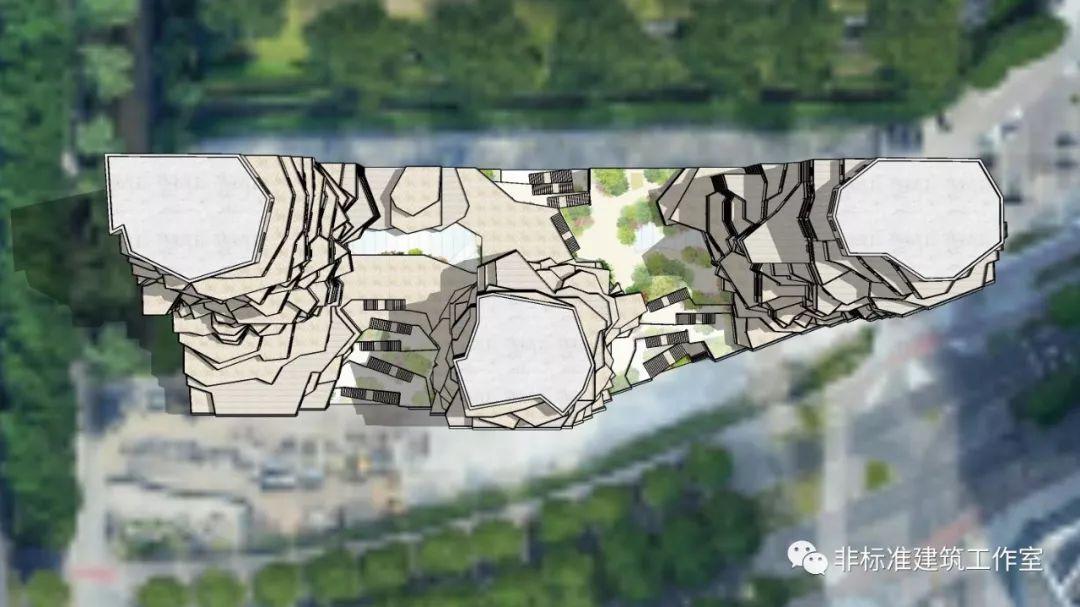

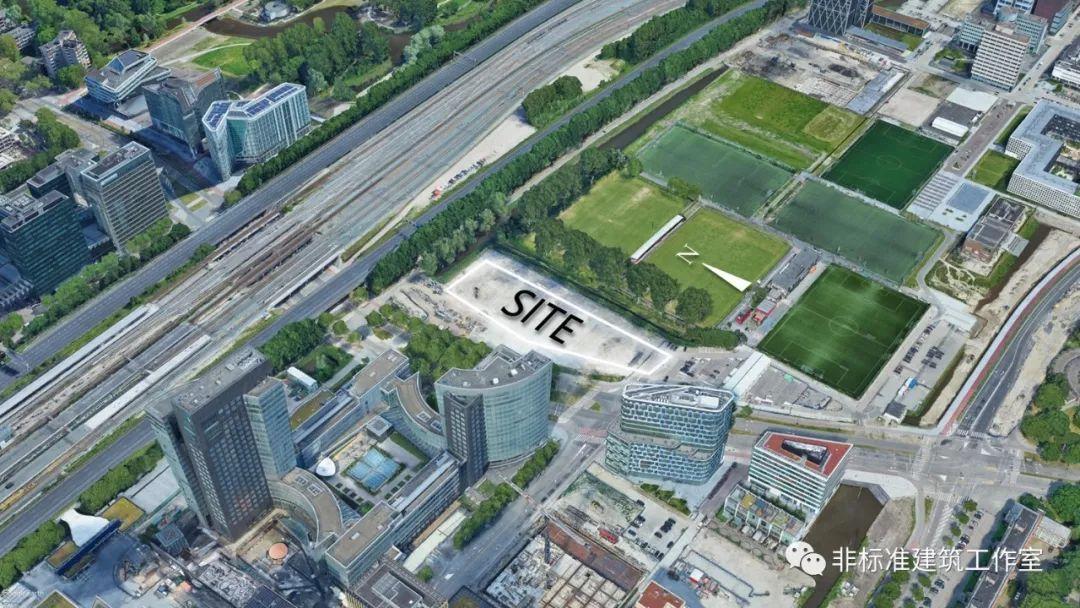

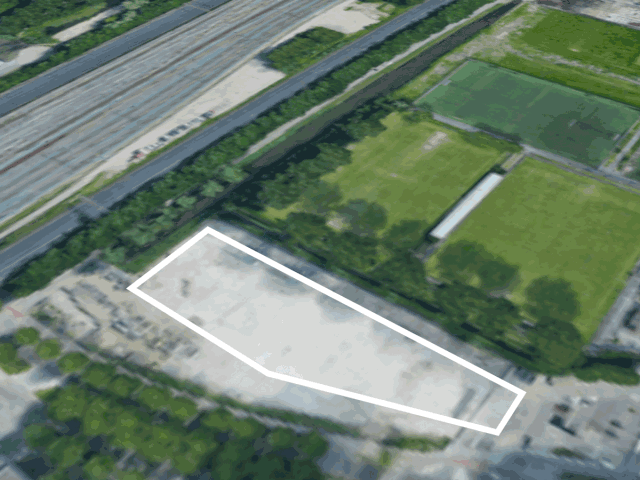

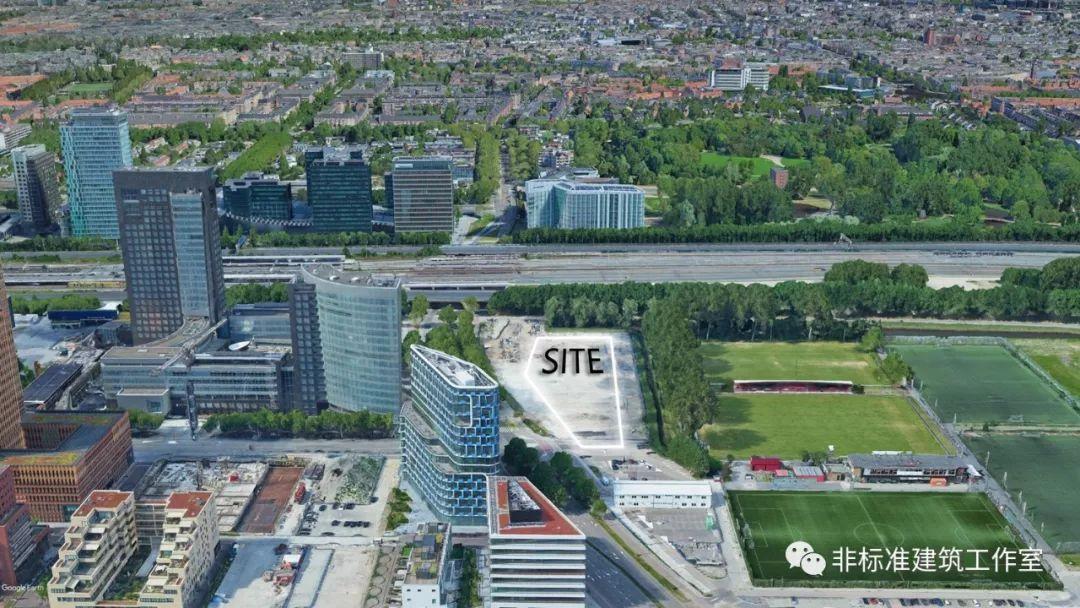

项目位于阿姆斯特丹中心商业区Zuidas,基地是个长约160米宽70米的梯形,功能包含了公寓,办公、商业、文化设施、地下停车场等等。


家里有山

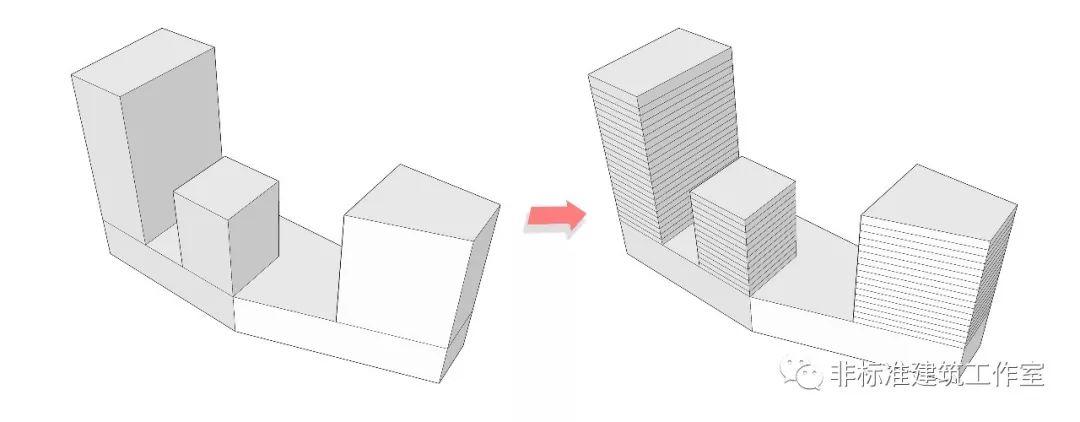

A、体积计算

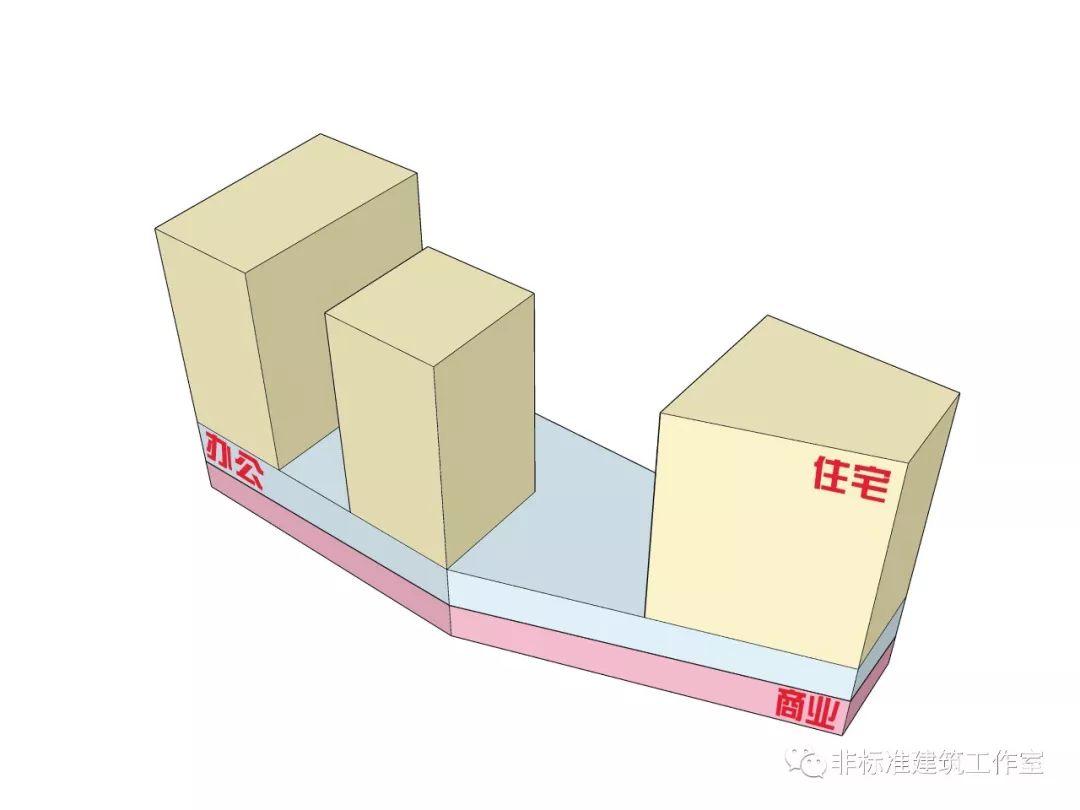

项目需要将近200间公寓,7层办公,还有一个大约400个车位的停车库以及商业零售和各种文化设施。按照一般设计思路,高层部分是住宅和办公,裙房部分是文化设施等公共功能。

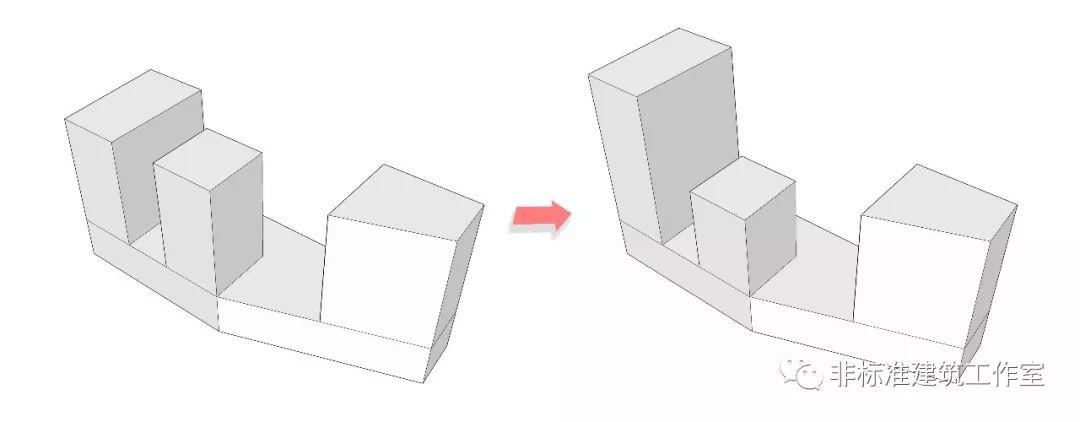

B、日照计算

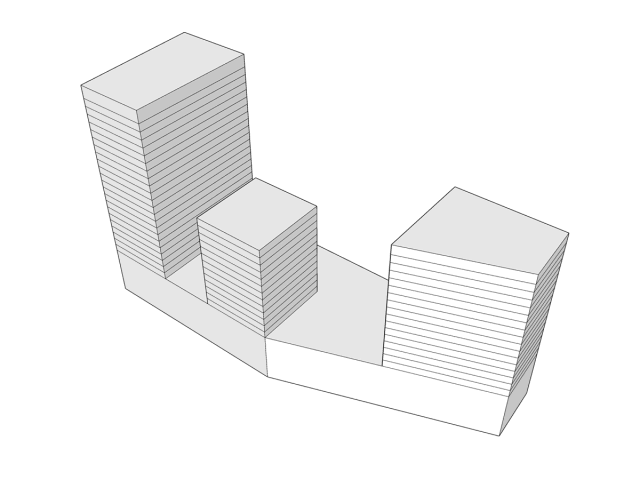

由于高层部分为住宅,所以还需要进行日照计算。最后就形成了这种北高南低,相互错开的布局。


山里有房

住在山里和住在城里的最大区别是什么?

并不是房子本身有多大的不同,而是房子所在的环境不同。具体来说,就是住在同一座山里的每个人所处的环境都不一样,而城里的住宅小区除了千篇一律还是千篇一律。

城里的做法:


山里的做法:

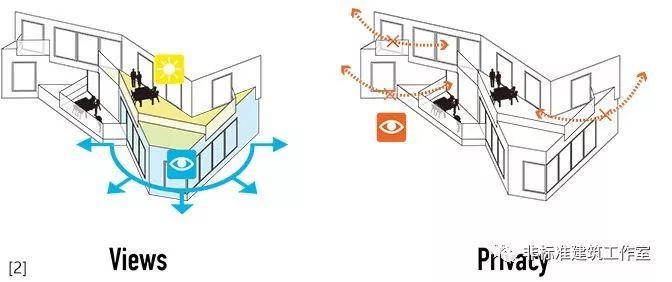

但是,这样类似 “山峰”的阶梯式布局虽然让每一户都拥有了自己的院子,同一层的院子却是相互连通的,为了解决私密性和视线干扰问题,只能加上一面尴尬的墙。

可谁会在山里盖房子还修个墙来添堵呢?

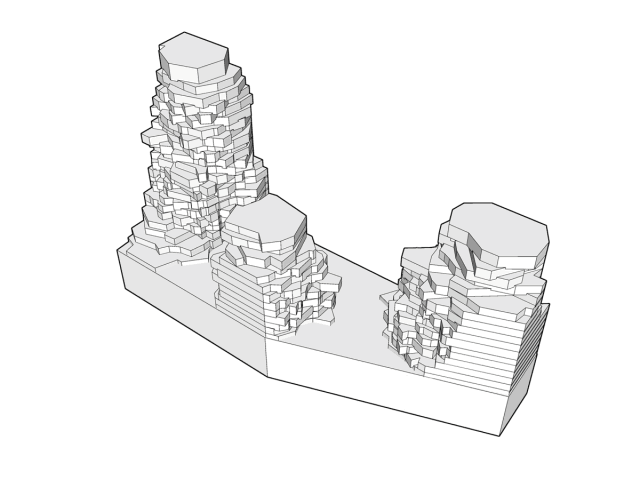

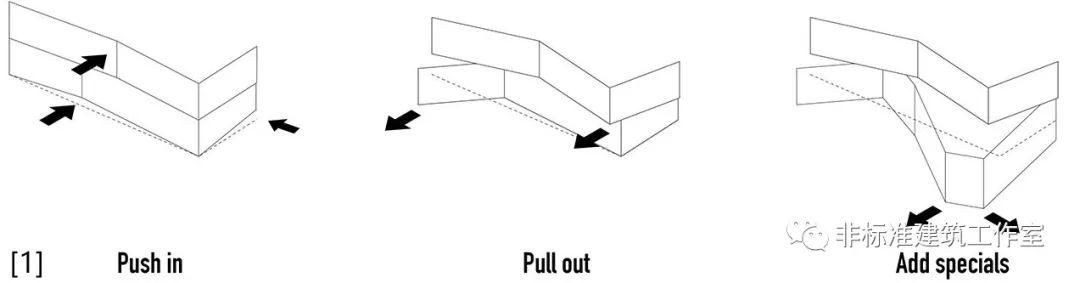

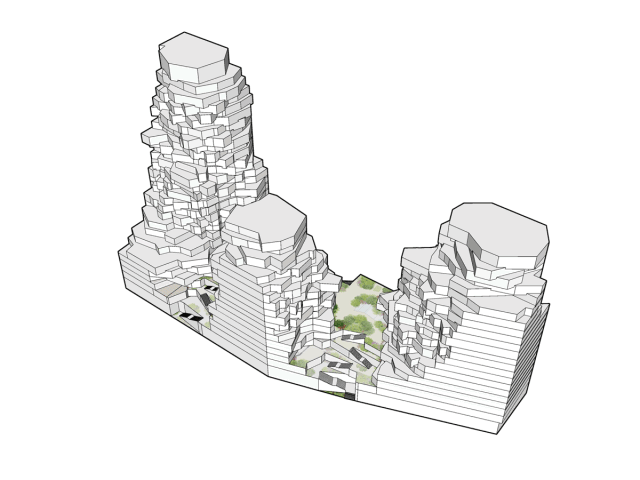

所以,MVRDV放弃了加墙,效仿山壁空间拥有各种凸凹,每一处都独一无二的特性,用形体本身来划分建筑空间。通过推与拉两个基本的动作便做出了户户不同的复杂庭院。


这样也就得到了一个从上到下都在变化的建筑形体,每层空间都不相同,每个户型都不相同,每个人都可以享受独家定制的空间体验。


形体的变化,也导致了建筑受光面角度的变化,各个房间的受光时间也就势必会发生变化,所以mvrdv也就顺势根据受光时间的长短来布置房间功能。

形体变化复杂的露台,也抑制了噪声的传播和减缓了楼体附近的风速。


这种同时考虑日照、风速、功能、结构等等条件的形体变化,肯定不是设计师照着某座山形临摹的。为了做出这个能住人的 “山体”,mvrdv特地开发了一套参数化工具,根据以上各种参数的变化,来确定最终的建筑形体。

而这个各种参数变化,其实就是我们老祖宗常说的“因势利导,顺势而为”,也是山里盖房的必备法则。

山里有花

住宅的奇葩要求解决了,下一条就是“办公区出门见花园了”。

这一条看似麻烦,但如果场景置换到山里,就一点也不麻烦了。

哪座山里没有点儿花花草草呢?

于是,mvrdv开挖山径,做了一个山谷花园就完美解决了。

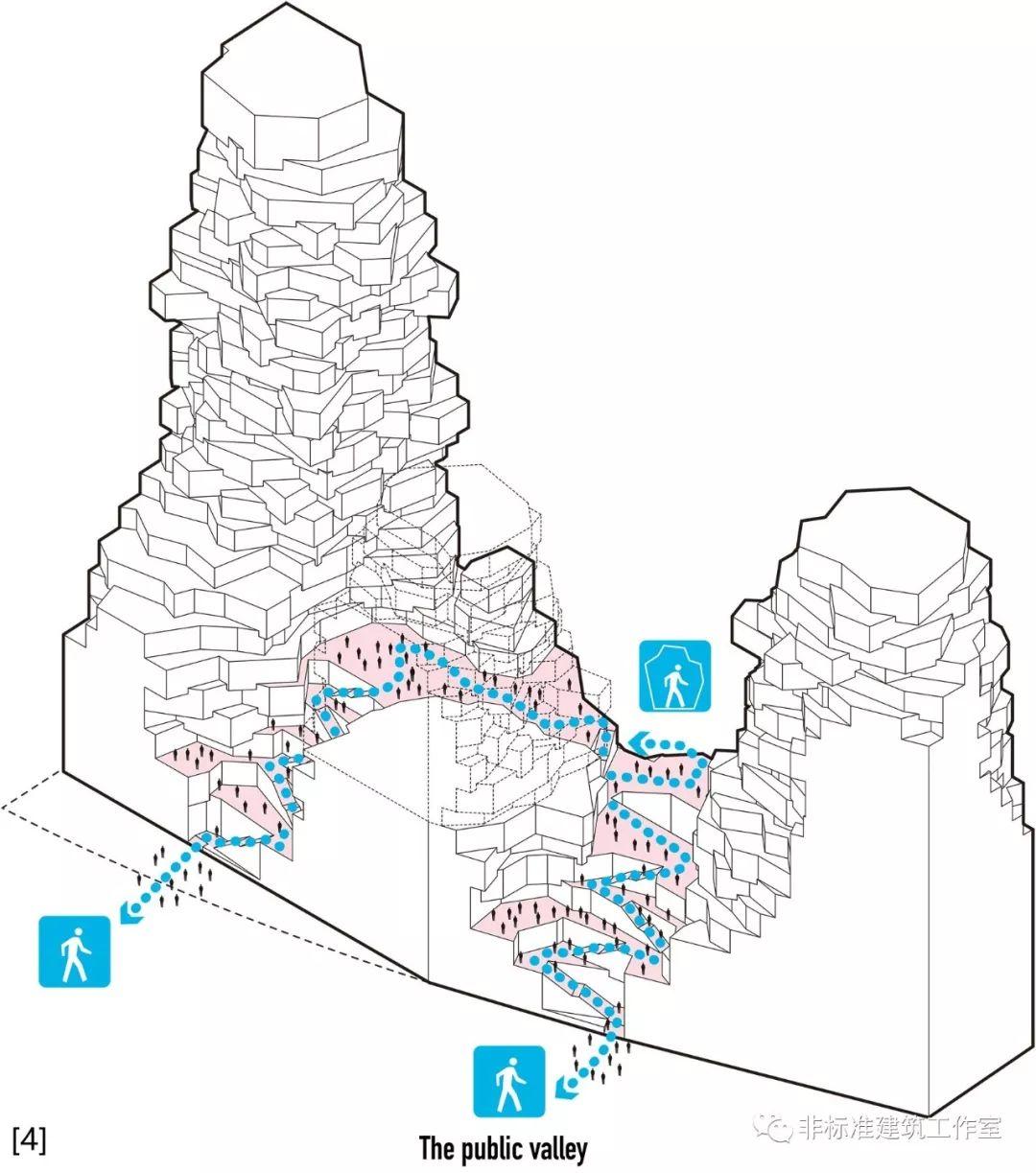

这条“山径”所穿过的空间便是项目名称的由来——Valley(山谷)。从地面层开始,“山径”穿过商业区、办公区、露台和屋顶花园,一直延伸到位于四五层楼高度。


这些空间的设计,使下面的场景成为了可能:

苔痕上阶绿,草色入帘青。

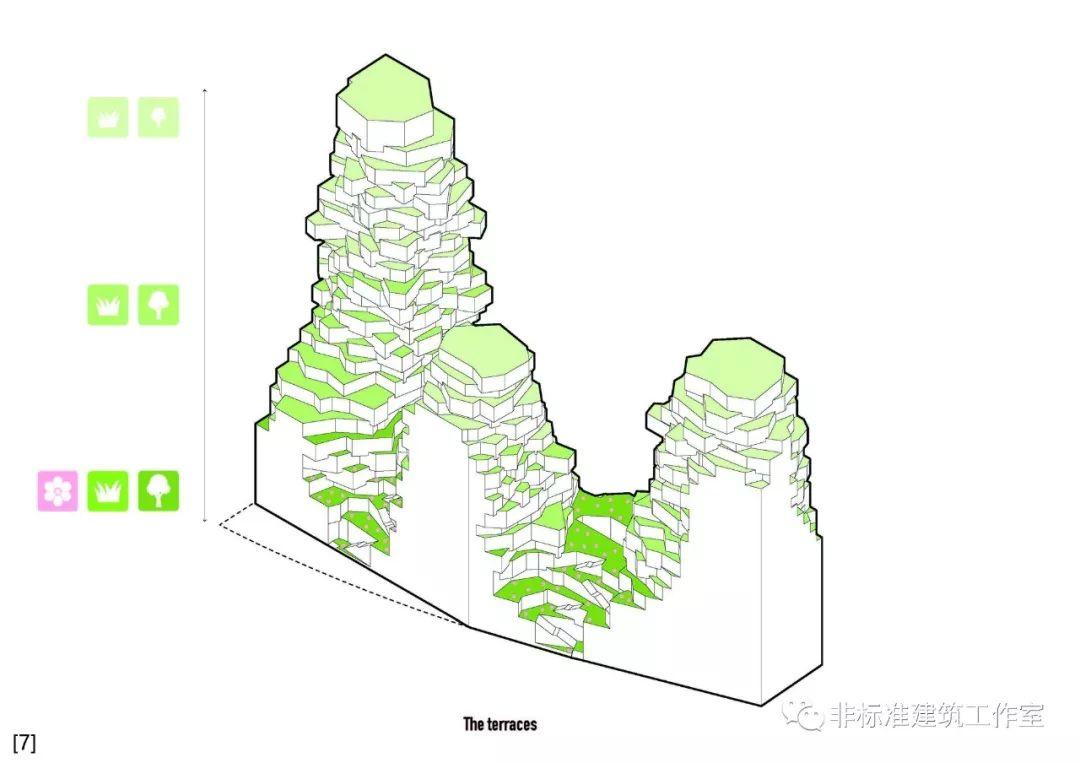

A、露台的草色

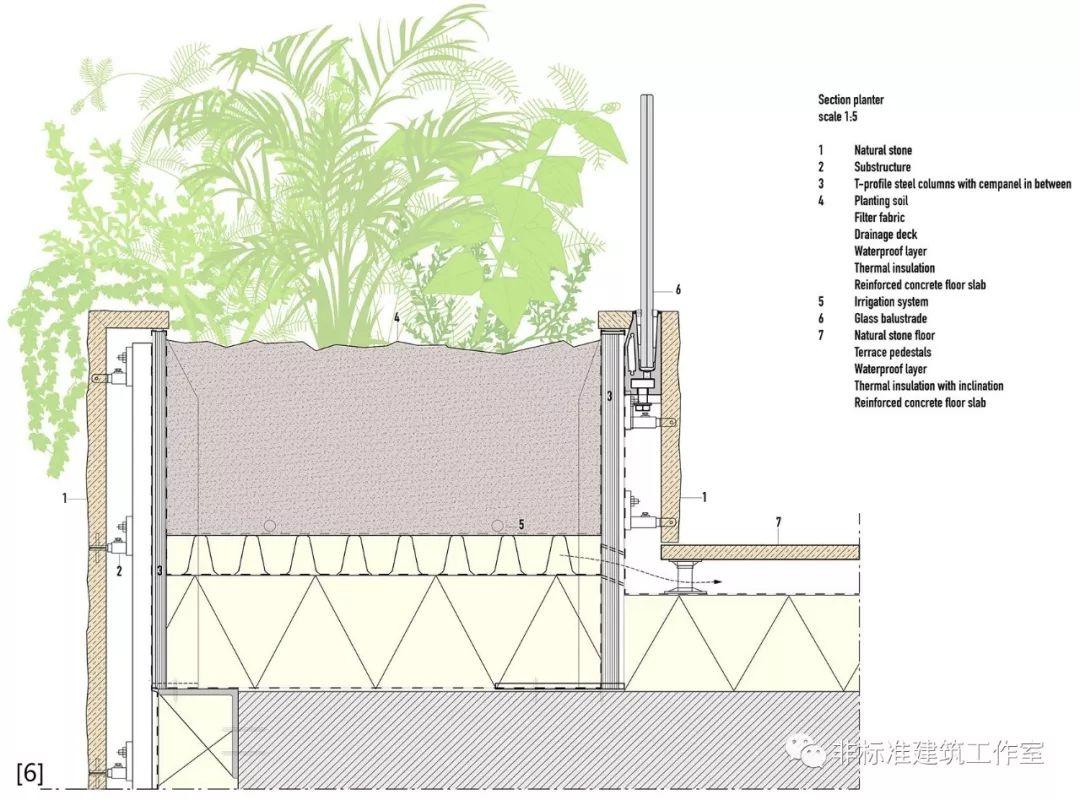

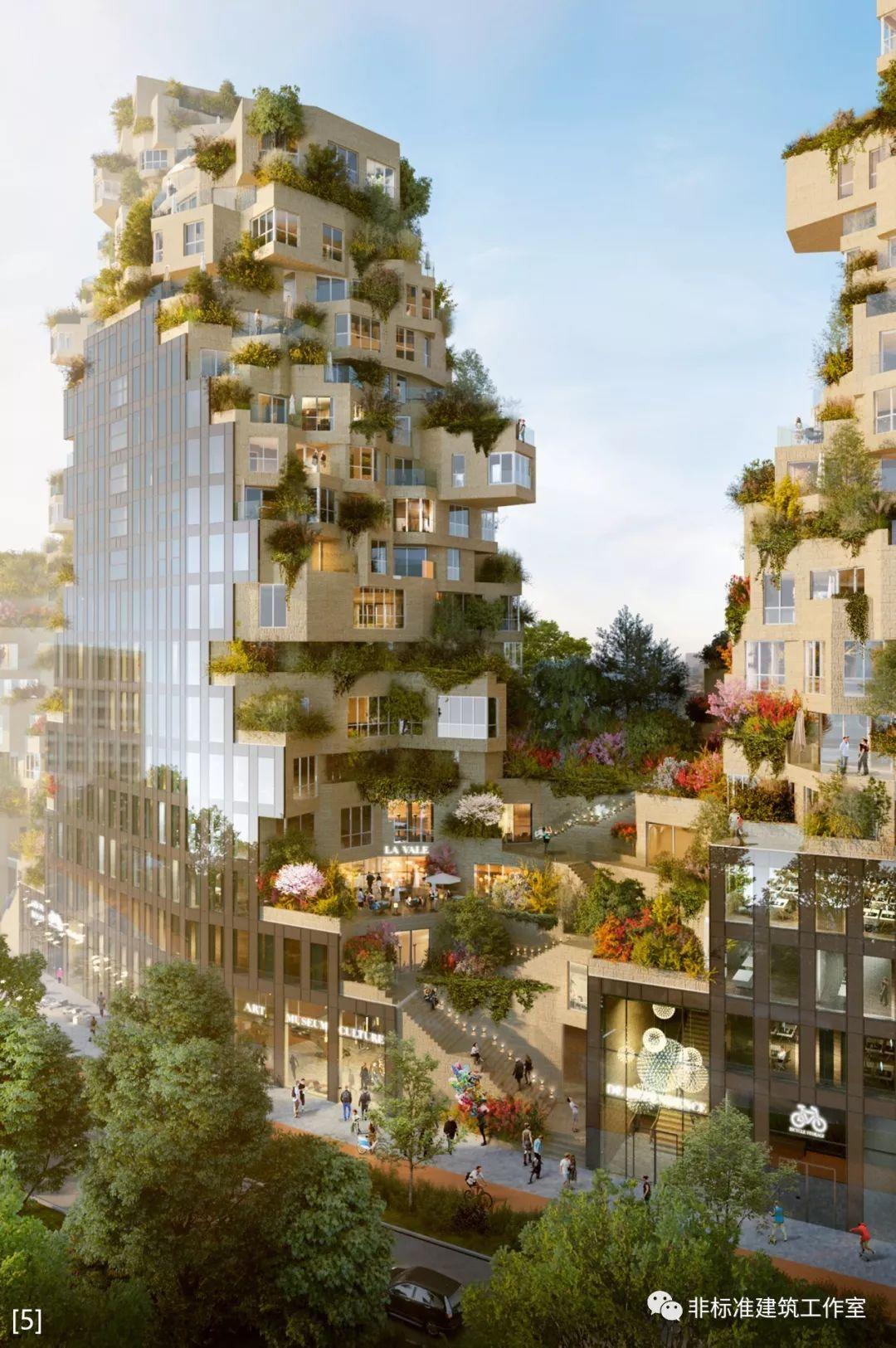

室外露台表面饰以天然石材,在不同高度处配有固定的自补水花坛,形成项目独特的绿色外观。为此露台定制的细部设计,使得空中花园得以实现,让每户的庭院更加完整。


B、山径的苔痕

“山谷”中的绿化均由国际知名景观建筑师Piet Oudolf设计,一年四季都绿意盎然。 整个建筑的植物布置,也从种植高度、场地大小,结构等方面考虑来进行区分。


因为这一抹绿色,为绿色建筑理想做出了积极贡献。此项目获得EPC评分-0.3和GPR评分8的好成绩。

山里有矿

奇葩甲方的最后一条要求是让这个综合体中的商业部分成为开放的景点。

说白了就是要吸金还要吸人。

而MVRDV的做法也是顺理成章——

开山洞挖矿。


“山洞”的两个入口都开向建筑西侧,紧临主要道路,入口全部采用天然石材铺装。“山洞”的采光通过两个巨型天窗,同时也是上方“山谷”中的水池。


 “山洞”既是综合体住户的门厅,又是商业街的起始和终点,还是所有建筑参与者的活动大厅,一天之中人来人往,气氛活跃。


彩 蛋

新奇的 “山峰”建筑解决了很多问题,也势必会带来新的问题。

 问题1:

“山峰”疏散防火怎么办?难道要从“山径”走?

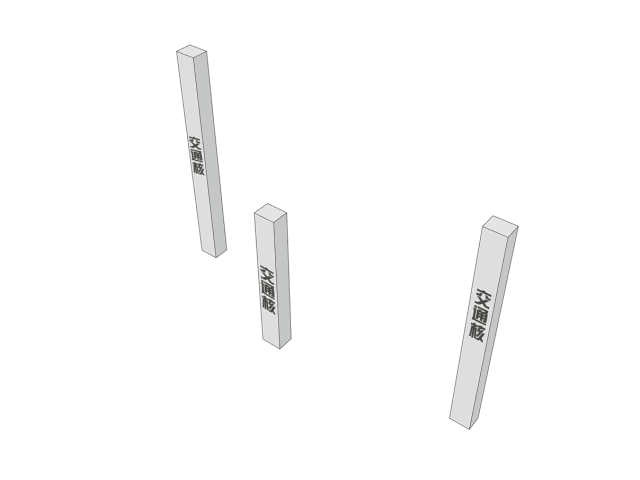

疏散的解决靠的是三座 “山峰”中的交通核,“山径”只是作为平常人们休闲游览的步道体系。交通核同时也是“山峰”结构体系的一部分

 问题2:

“山峰”怎样与周边方盒子和谐?

加上门窗栏杆后,设计就只剩下立面设计了。

如此碎片化的形体,真的能和阿姆斯特丹的国际商务中心中的其他建筑相互和谐统一吗?

建筑基地位于住宅区和商业区的边界上。内城为小尺度的住宅区,而外城则是拥有大尺度建筑的中心商业区。


所以立面的设计也对建筑场地进行了呼应。

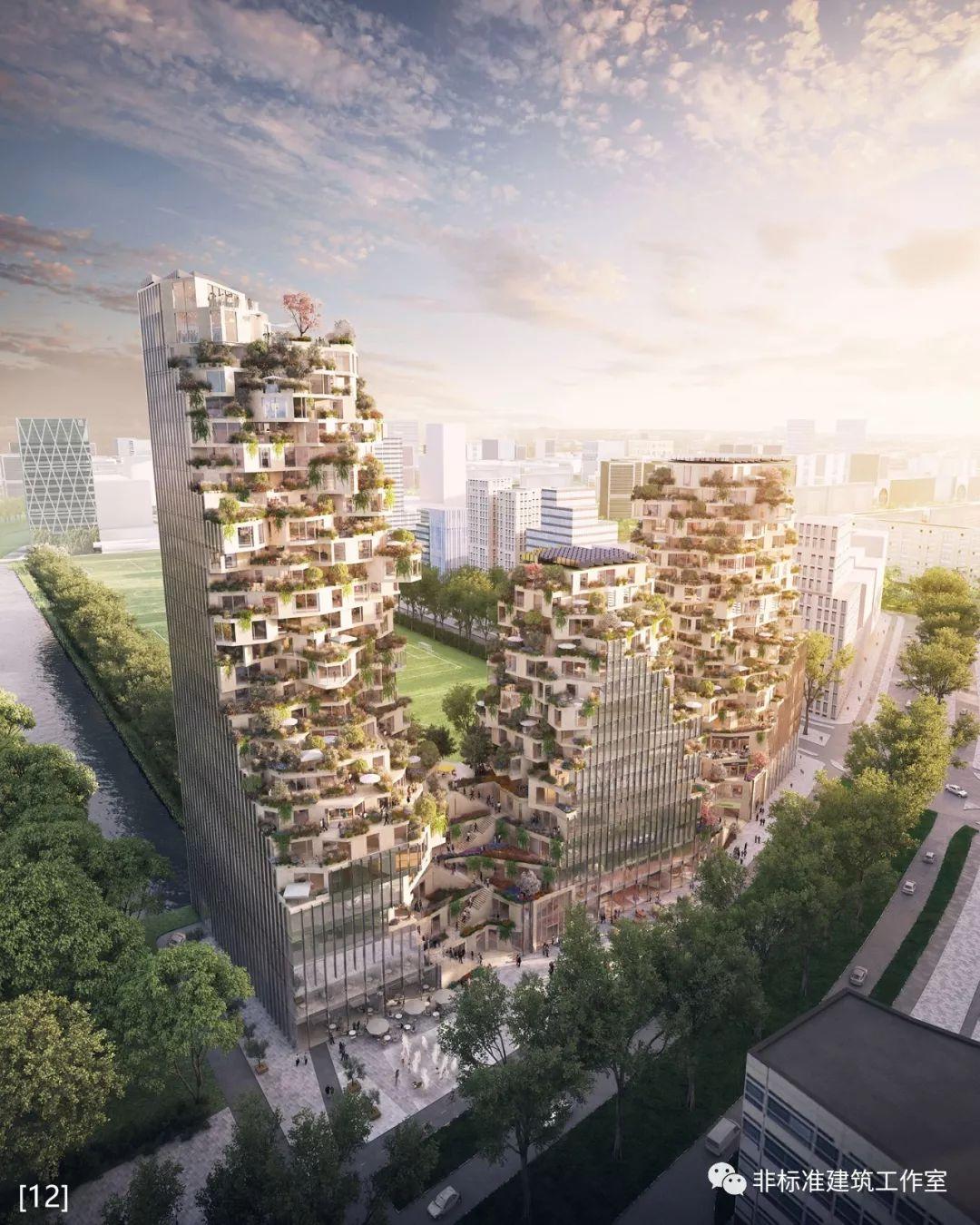

建筑的外立面采用反射较强的玻璃幕墙,反射周边环境及历史建筑,与邻近的街区建立起视觉联系。与外表相对,项目内立面由粗糙的石制露台和花坛组成,同时内立面形体的碎片化也与外立面的平整不同。这样也就区分了城市尺度与人的尺度。


至此,在这片你认为只能做出普通高层商住楼的基地里,MVRDV做出了上百座带庭院的豪宅,一条开放商业街,一座空中花园,一栋生态办公楼,以及很多文化设施的综合体。

宋代禅宗大师青原行思提出参禅的三重境界:

参禅之初,看山是山,看水是水;禅有悟时,看山不是山,看水不是水;禅中彻悟,看山仍是山,看水仍是水。

按此标准,mvrdv至少达到了“看山不是山”的境界。

山不是山,是可望、可行、可游、可居之处。

这也是郭熙在《林泉高致》中关于山水画的论断——mvrdv不见得学过中国古文古画,但古今中外智慧大抵相通,没学过不等于不会用。

所以,

家里有没有山无所谓,但心里不能没有山。

因为,

甲方与建筑师最完美的爱情就是,

你有钱我有山,我们一起来挖矿。

本文感谢大师姐林雅楠的文字编辑和指导

本文图片[1][2][3][4][5][6][7][8][9] [11] [12]

来自于https://www.mvrdv.nl/en/projects/valley

[10]

来自于https://www.archdaily.com/879113/mvrdv-breaks-ground-on-mixed-use-valley-to-inject-life-into-amsterdams-business-district

其余分析图与动图全为作者自绘,转载请注明
