15根异形柱撑起的奇幻空间:Ghat 住宅

ARCH2O ARCH2O

翻译:建筑学院 柏天昊
校对:建筑学院 棉花

原文链接

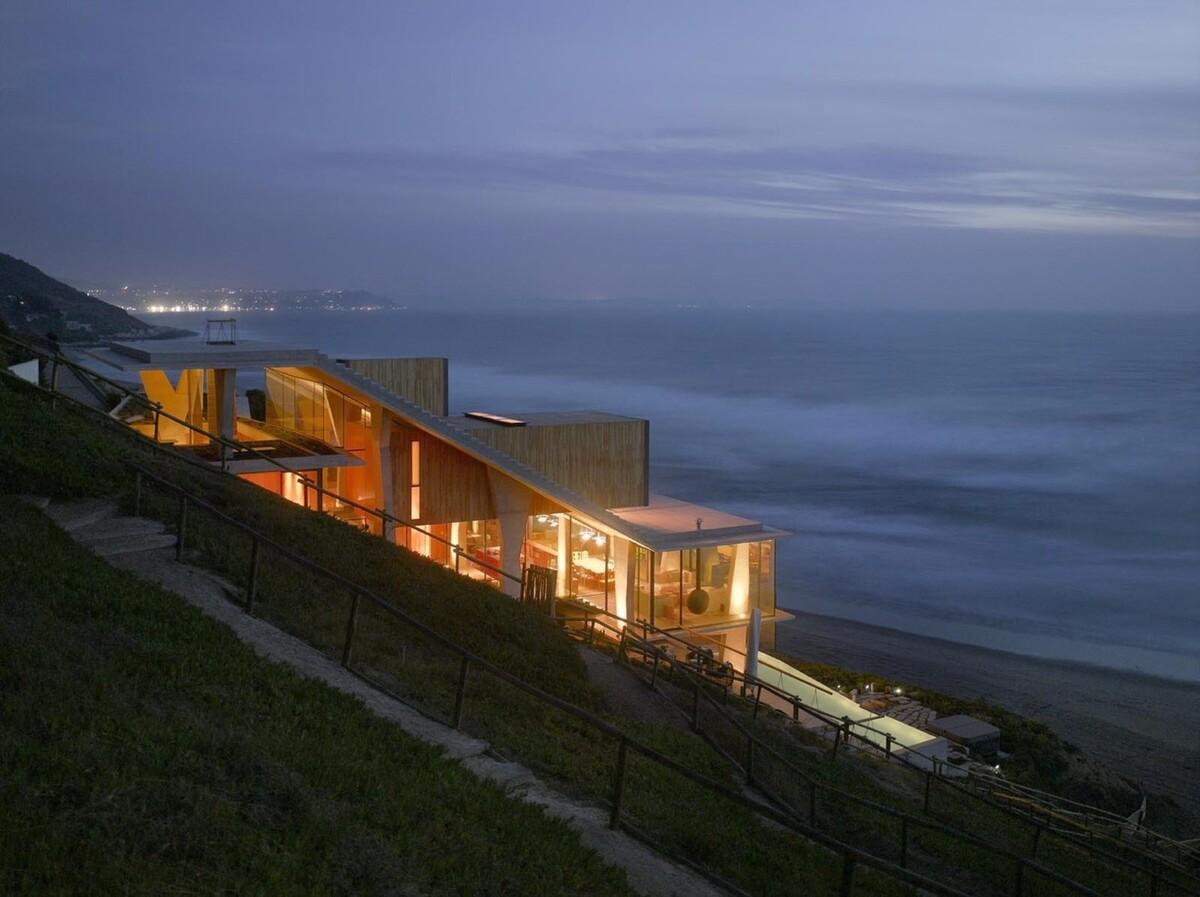

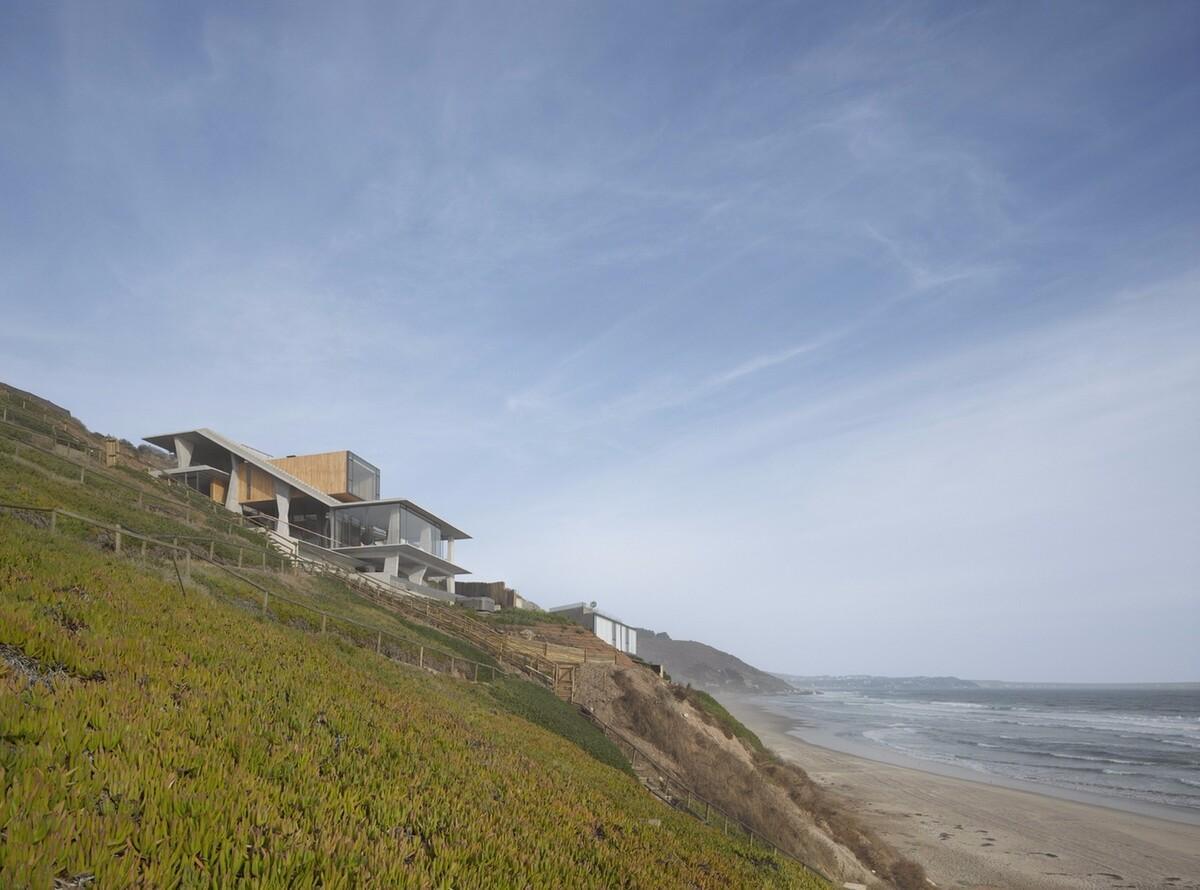

这栋Ghat住宅由Max Núñez设计,其位于一片倾斜的地块上,面向太平洋。其设计、结构、内部组织和生活方式都是由这块现存的地块条件的决定的。

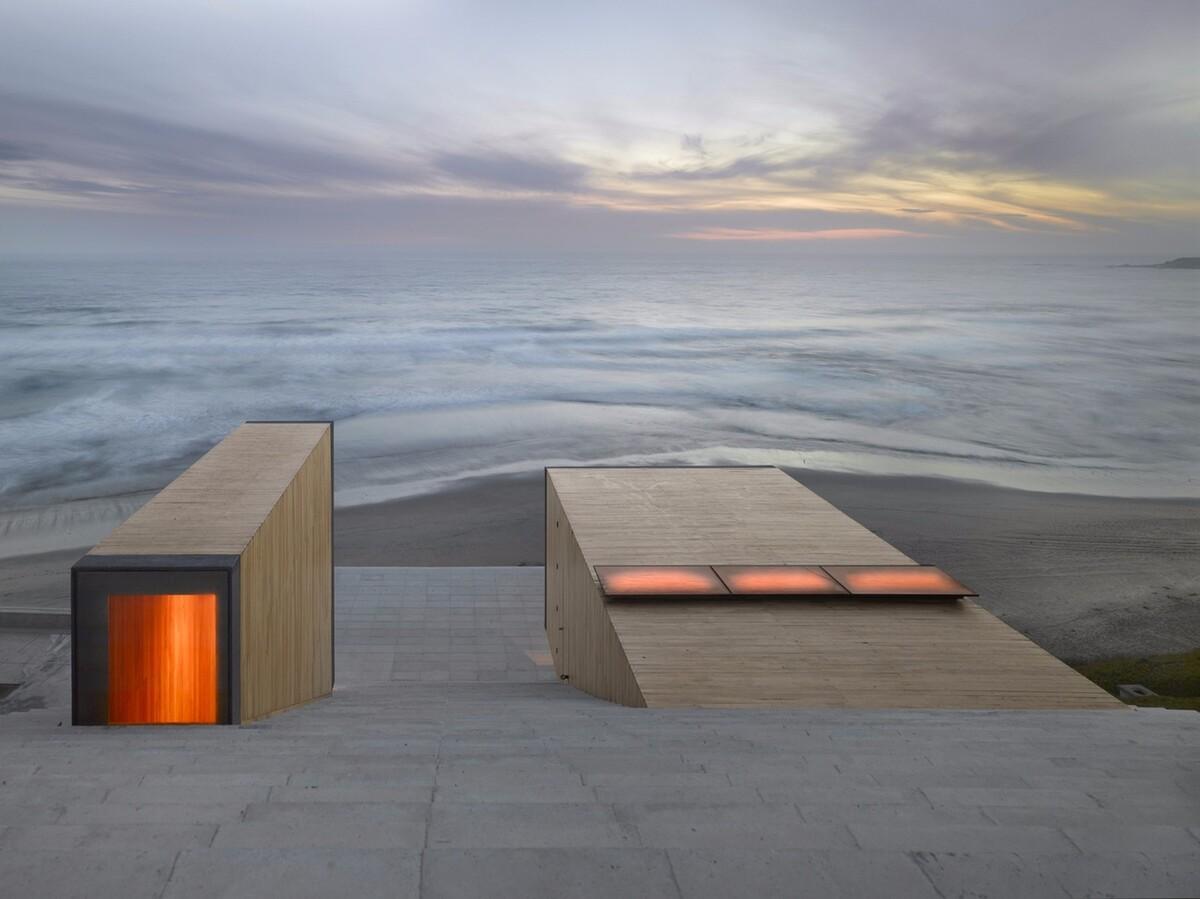

倾斜的屋顶表面与坡地平行,并且其大部分都被一部巨大的楼梯占据,这一点在住宅项目中是很不常见的。在此斜面下,对角的内部空间中包含了住宅的不同功能。


斜屋顶拯救了枯燥的自由平面,创造了一片有着丰富的尺度与高度的室内地形。

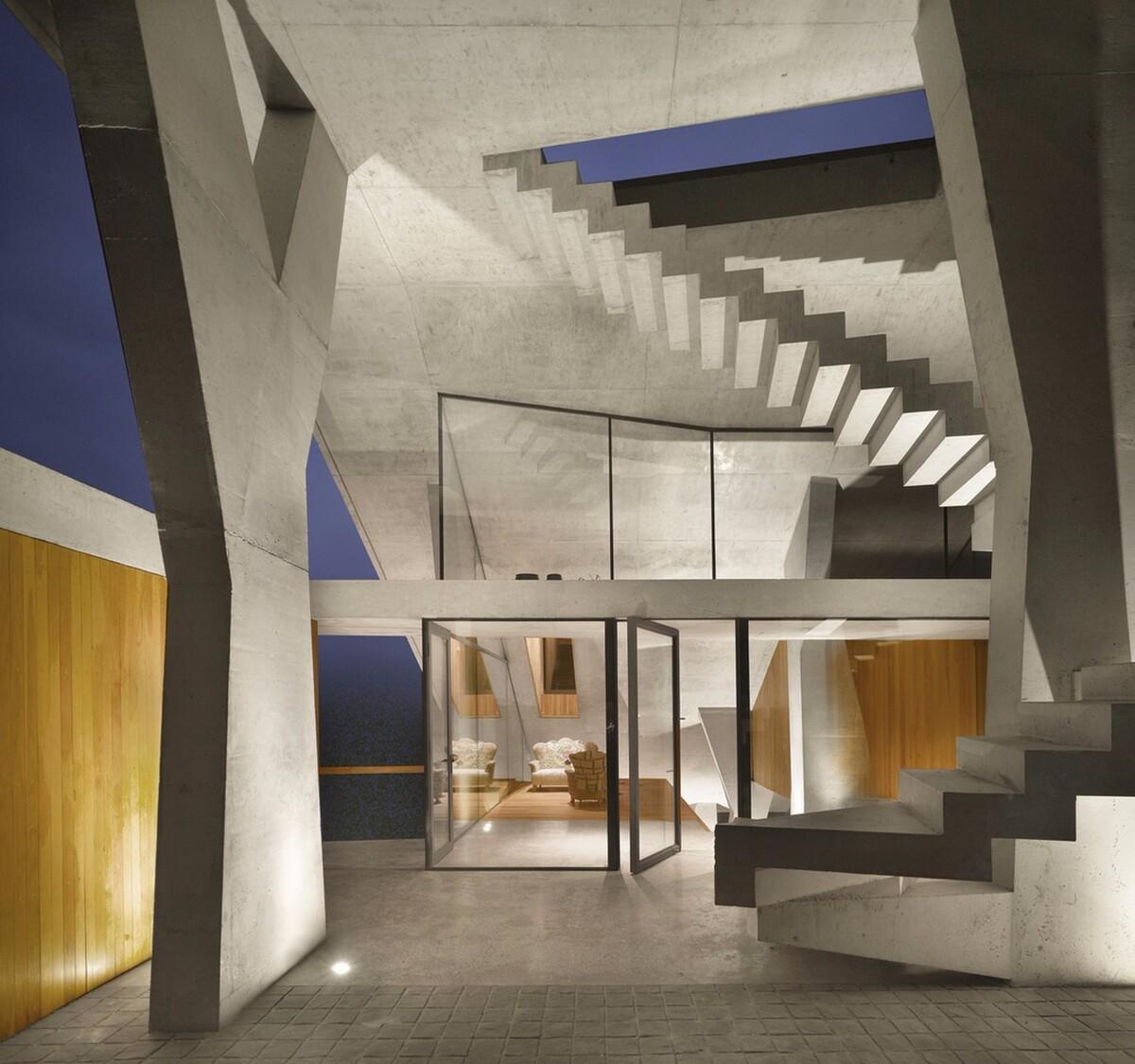

屋顶由15根大小、形态各异的混凝土柱支撑。其形态由两个因素确定:其一是结构需要,其二是作为一种独立元素丰富空间内容,避免单调的柱网占满整个平面。


每根柱子都在空间中形成一个独特的点,并且其间的光景各有不同。


四根较轻的柱子外部包裹了木质表皮,分割了屋面下的空间。其中的三部分是私人空间,而第四部分则较小,并直接通向屋顶。这些柱子分别位于屋顶的下方、旁边、上方,在Ghat住宅中分割出关系各异的公共与私人空间。



图纸

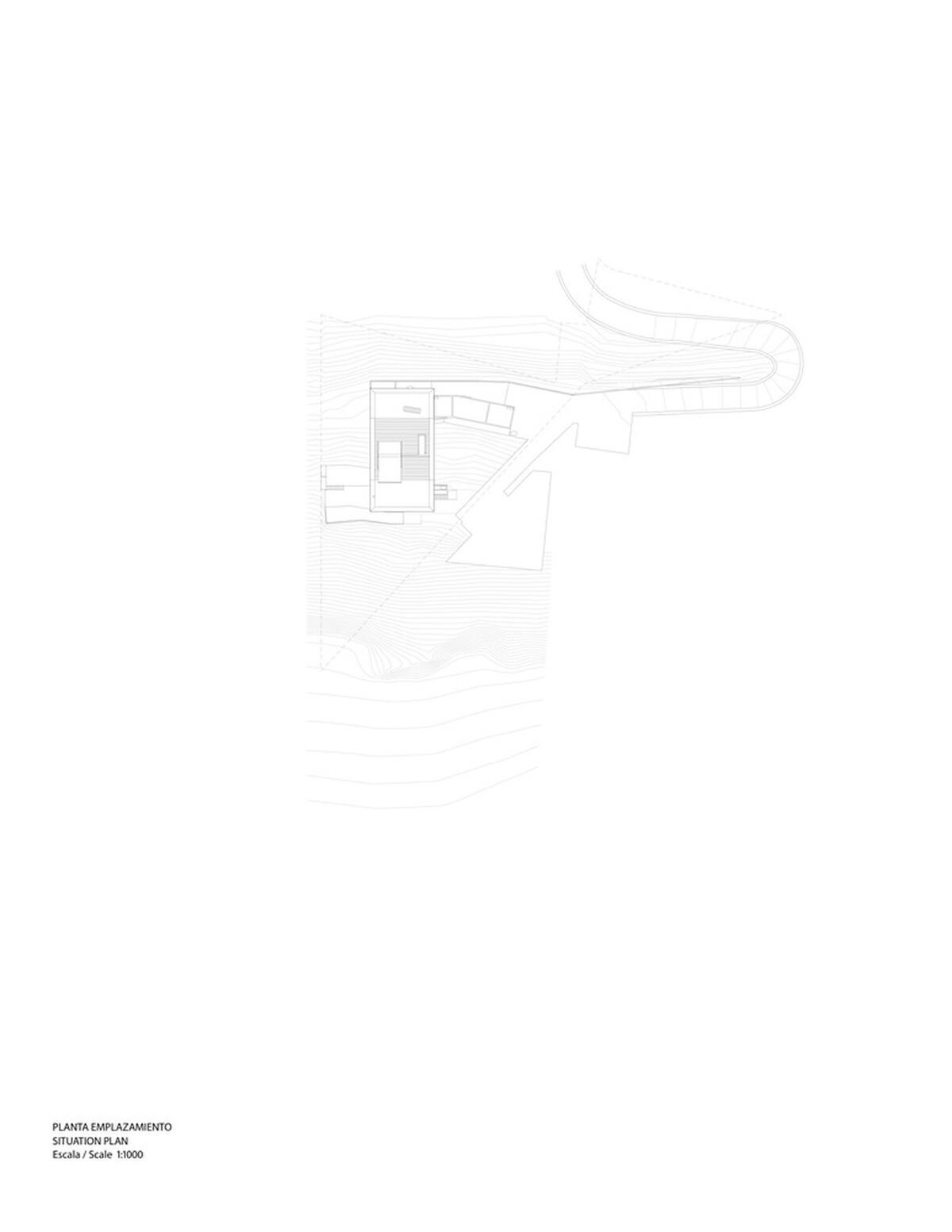

总平面图


一层平面图

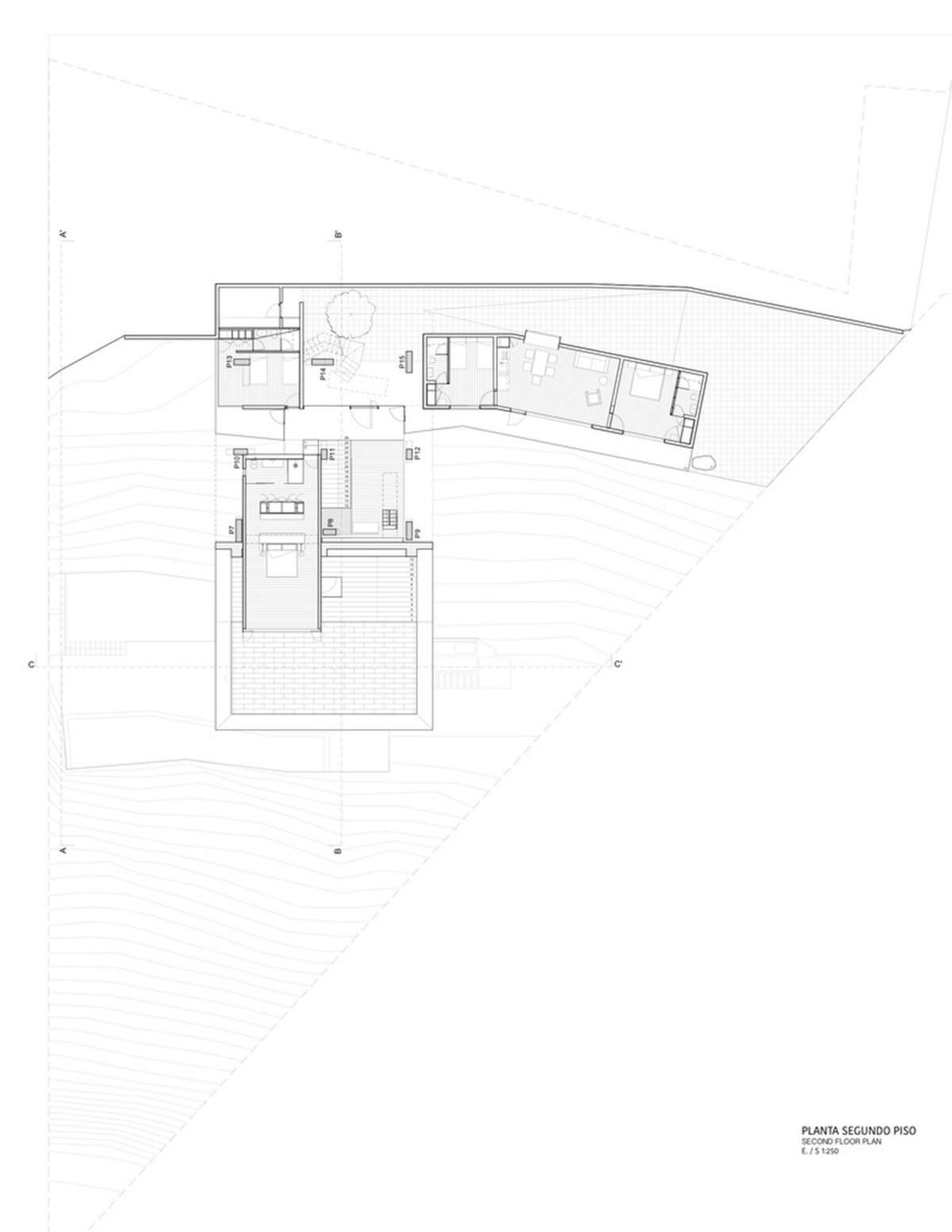

二层平面图

Arch2O-Max-Núñez-GhatHouse-12.jpg剖面图

Arch2O-Max-Núñez-GhatHouse-9.jpg剖面图

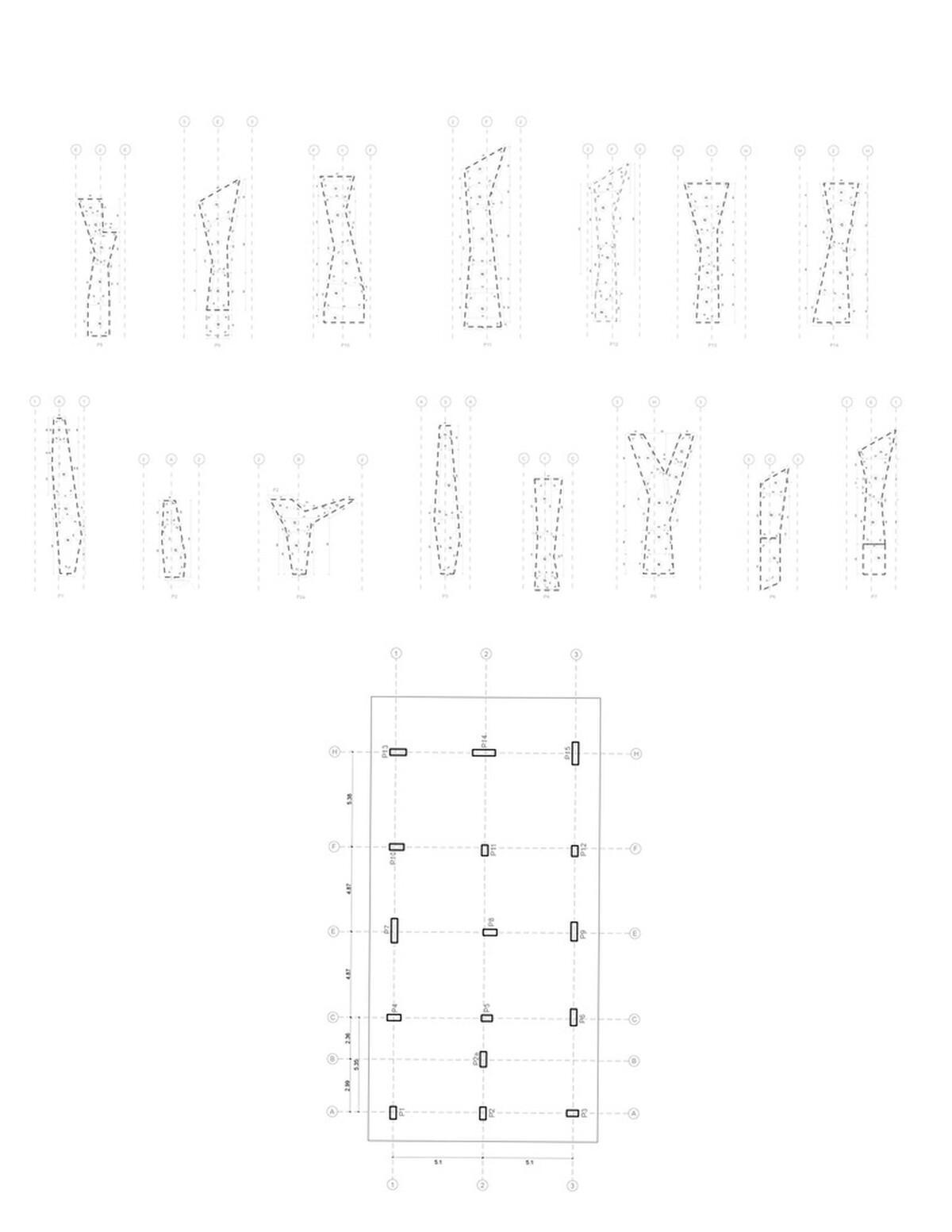

Arch2O-Max-Núñez-GhatHouse-8.jpg立柱分析图


轴测图


项目信息

建筑设计: Max Núñez

项目区位: Zapallar, 智利

项目面积: 390 m2

项目年份: 2015

建筑摄影: Roland Halbe

项目名称: Ghat House
