终于有了一期分析图制作的教程！

今天给大家带来的是一期建构分析的图纸，教程将从制图思路到制图方法给大家进行剖析。

是不是每次的汇报、作品集总是缺一些技术的干货图纸？是不是每次都苦恼分析图总是缺了一块？看过来看过来~制图教室教你出图系列，带你走进分析图的世界~

先来看看今日图纸的大致制图流程。这次的流程分了两大步走，一是建模，二是后期处理。所以，流程我们也精致地分了两部分来展示~

在进入正经地制图步骤之前，我们先得来说说这张图以及这类分析图的制图思路。当然，这仅是小编学习之后自己体会总结的，不代表原作者的想法，大家仅供参考啦~

首先要说的是角度。涉及到构造、材料等方面信息的分析图，通常来说都是属于非常技术的干货图纸了，为了表达技术感和专业感，通常我们会选择轴侧的表达方式，众所周知，轴侧是工程图常用的手法，因此，选用抽测的角度会自然而然地让图纸专业度提升一个LEVEL。来看案例~

当然，轴侧也分正等轴侧和其他角度的轴侧，这就看个人需求和喜好啦~

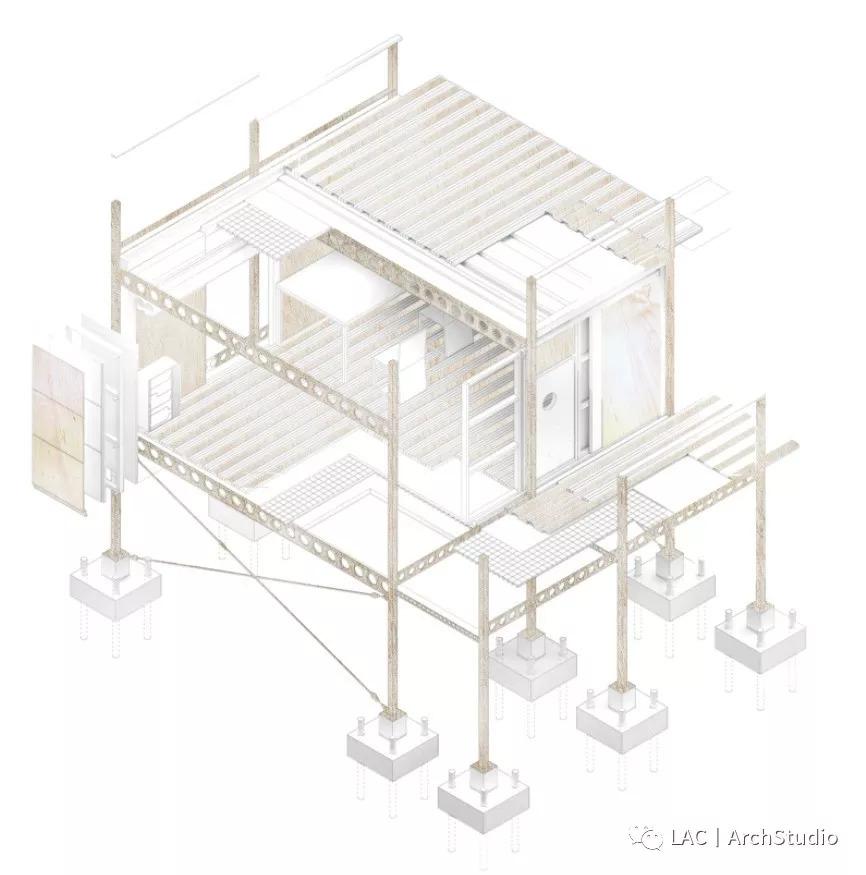

然后得说说建模的思路。因为是要反映建构信息，免不了会有结构关系和材料选择的表达。所以，这类分析图我们通常会采用这种“半拆半盖”的模式，靠近镜头的一角将结构与材料依次露明，让看图的观众一目了然。

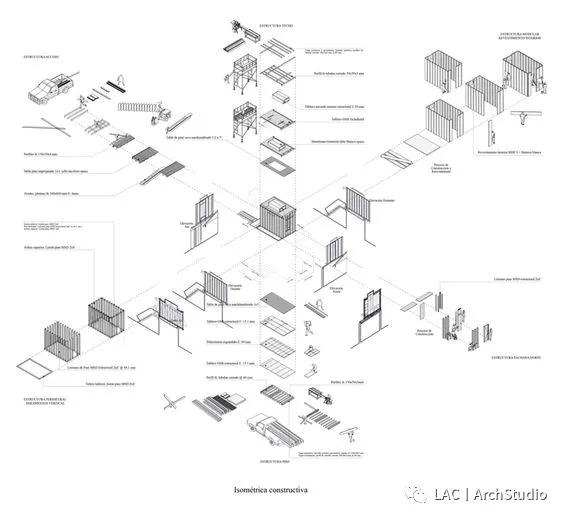

而关系较为复杂或是表达还需更进一步的地方，我们还可以采取局部爆炸的形式，比如本期图纸就有部分爆炸图的表达手法运用。

以上都是我们的准备阶段，为了更好的表达效果，分析图也是要进行后期处理的，介于分析图的特殊情况，我们通常是会结合AI和PS两款软件来进行协作处理。AI的入门操作往期的文章已经讲过一些了，大家不难看出，AI在处理线稿上有着得天独厚的优势，因此，在分析图的后期处理部分，我们通常是利用AI来进行线稿的处理，而PS则担当起材质或是图面效果处理的角色啦。

好啦，说了这么多，没有实战演练未免觉得有些生硬枯燥，那么，下面就进入我们本期图纸的步骤拆解，来看看是不是我们说的这个理儿吧~

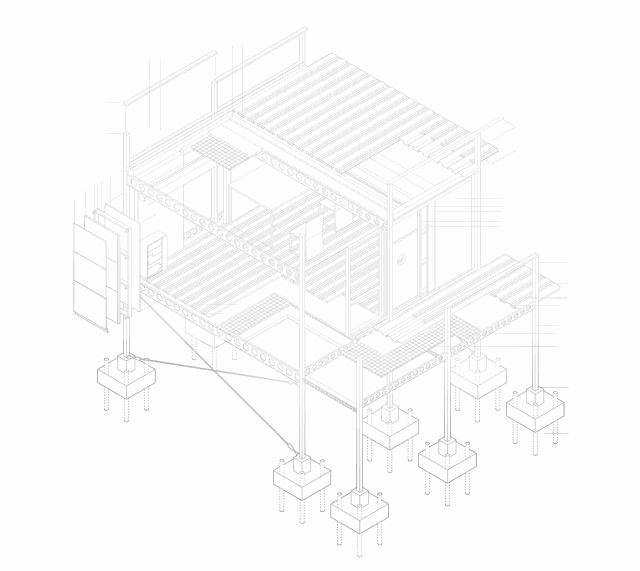

首先是建模，小编是在rhino中进行操作的，当然大家也可以使用SU。建模中一定要有一个良好的建模逻辑，这样可以达到事半功倍的效果哦~从结构框架到材质填充，尽可能地还原建构的过程。

建模过程中还有一点需要说明，正如我们分析制图思路时所说，为了清晰地表达我们的结构关系和材料，我们在建模的过程中就故意拆开了模型，将靠近镜头一端的结构和材料暴露出来。

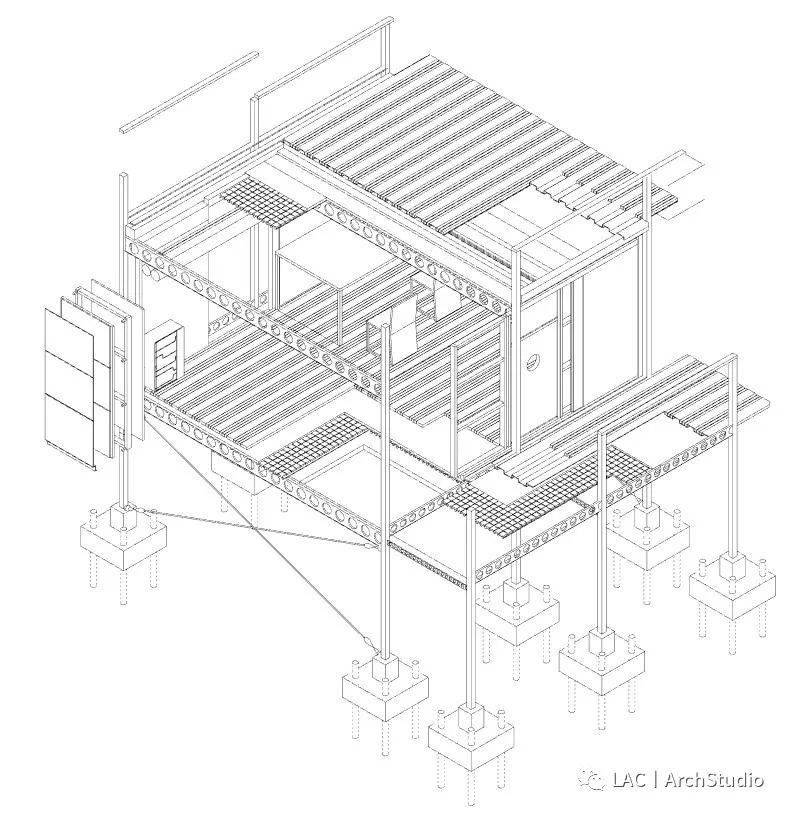

模型完成之后就可以愉快地进行导图的工作啦~调整好轴侧的角度，导出一张线稿图备用。

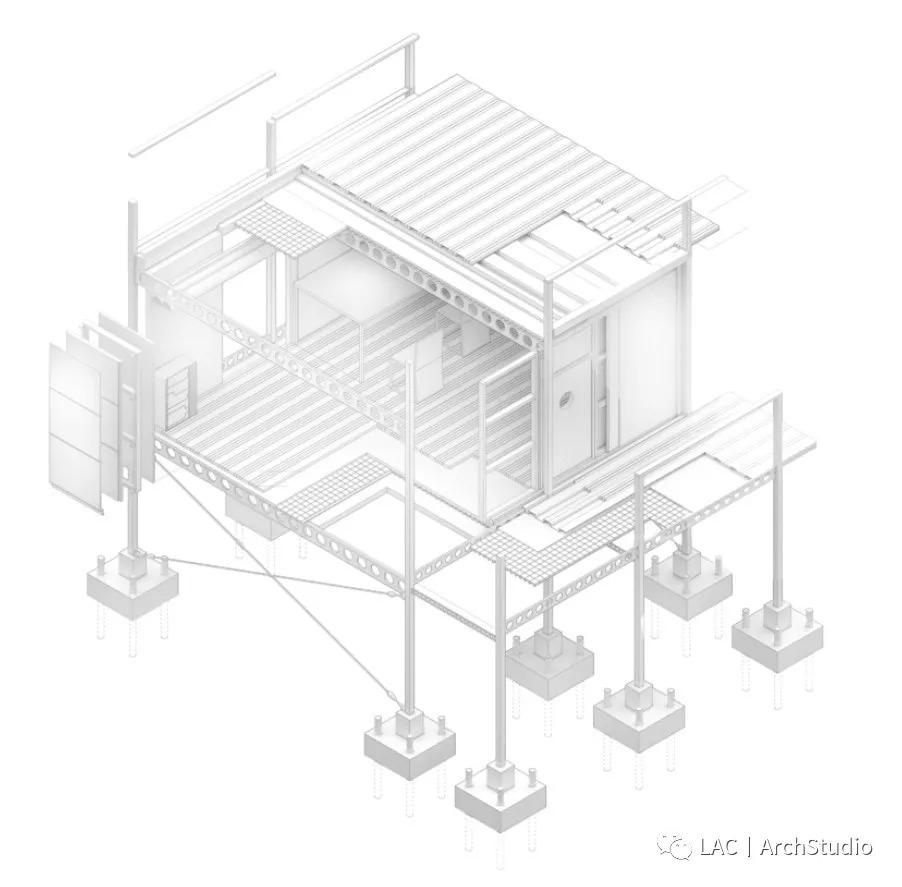

除了线稿之外，为了更好的立体感，我们还需要一张渲染图。不过，我们仅仅需要的是一张ao图，表达体量关系和明暗关系即可。在vray3.0及以上的版本中可以同时选中材质覆盖和ao渲染确保自己得到理想的ao图纸。

好啦，到这里我们的准备工作就OK啦~成功获得线稿图和AO图，准备开启后期制作。

STEP 2

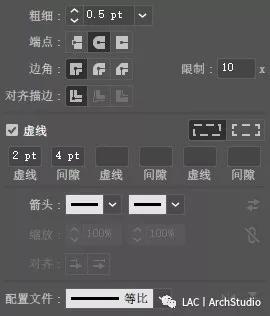

线稿的处理就是这么简单。接下来我们进入PS处理我们AO图。介于PS的操作大家都非常熟悉了，这部分我们就快速讲解。

AO图和线稿叠加，SO EASY~

然后我们得概念性地附上一些材质。为啥说是概念性的呢？别忘了，我们做的是一张分析图，不能等同于效果图，因而不需要材质多么真实。我们需要的就是理清材料的关系即可~可以说是非常简单了。

材质贴好还不代表就完成了，我们还需要根据具体情况对材质进行进一步的调整，毕竟我们的材质贴图并不一定能完美地适合我们的图面需求。

通过色阶、曲线+蒙版的方式，我们对材质部分进行色彩的调整，达到我们想要的图面效果。

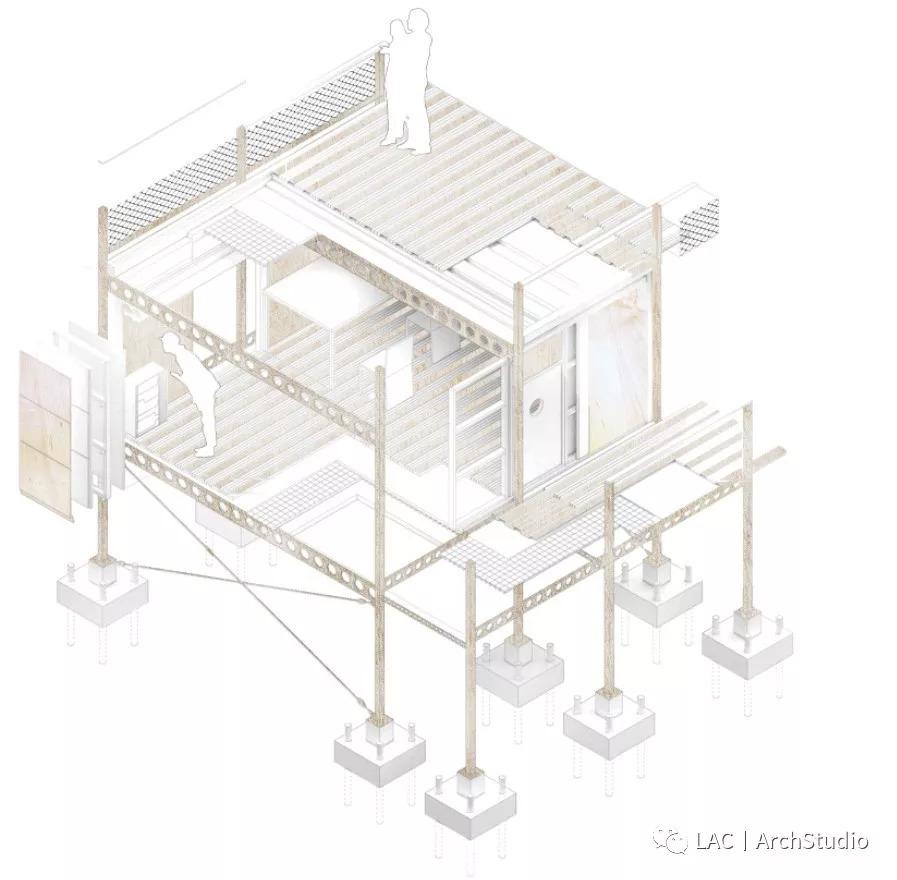

后期还可以加入小人来丰富场景，甚至起到一个比例人的作用~

最后，也是分析图重要又常见的一个部分，文字说明！通常我们会将成图再返回到AI中来进行文字的标注，当然，PS也不是不能做这个事儿，只是哪个更方便，大家一试便知~操作很简单，这里就不再赘述啦~

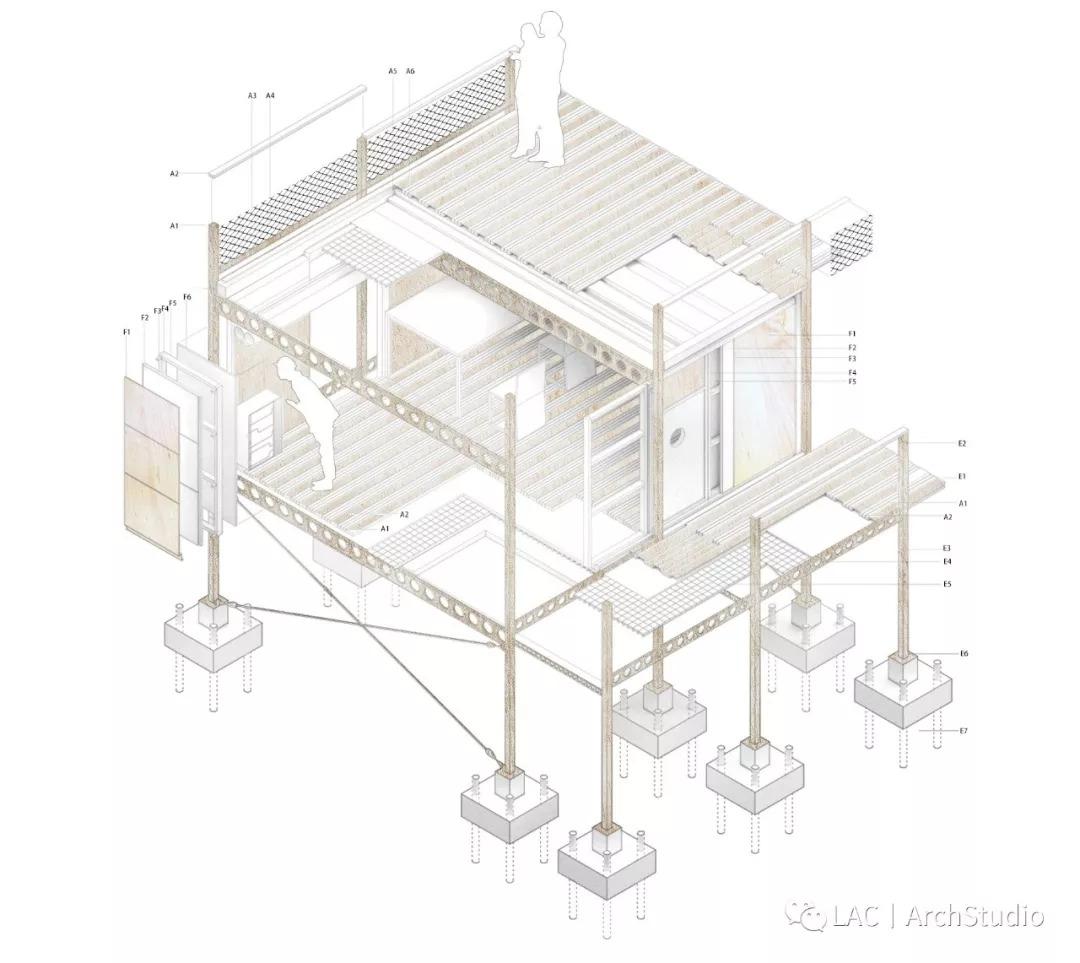

加上标注，一张完整的建构分析图就搞定啦。
