挑战42度倾角山地 — 悬崖上的住宅 / GilBartolome Architects
ArchitectureDaily
作者:GilBartolome Architects
原文链接
这座住宅为一对年轻夫妇建造,位于一个非常有挑战的42度倾角场地,面朝地中海令人窒息的美景。项目希望让住宅与壮美的景观相结合,让生活朝向大海的方向。项目同样具有及其紧张的预算,但是客户和建筑师在面对这一复杂场地时都非常具有信心。![1536041975850014.jpg](/wp-content/uploads/2018/09/1536041975850014.jpg)
屋顶的形态为建筑赋予了精致的美学,并且忽略了自然和人工之间的界限,模糊了场地和建筑的表皮,在其中可以看到下面的山景、海景和头顶的天空。
![1536041975269034.jpg](/wp-content/uploads/2018/09/1536041975269034.jpg)
住宅有两层:起居空间的大屋顶沿山坡的斜面构造,用一个游泳池连接了悬挑的平台,二楼的房间从屋顶中探出,形成面朝大海的视野。建筑融入斜坡,进入了常年保持19.5摄氏度的土地。居住空间上方覆盖了曲面的双层屋顶,其形态由混凝土构造,演变自土地的形态,同时将大海的景观和海风引入室内。屋顶在室内的跨度达到了十四、五米,中间没有任何的其他支撑。因此,室内的空间成为了可以进行各种活动的空间,它可以成为容纳70人的大讲堂、举办聚会,或是打开滑动玻璃立面与露台完全连为一体。
![1536041975728339.jpg](/wp-content/uploads/2018/09/1536041975728339.jpg)

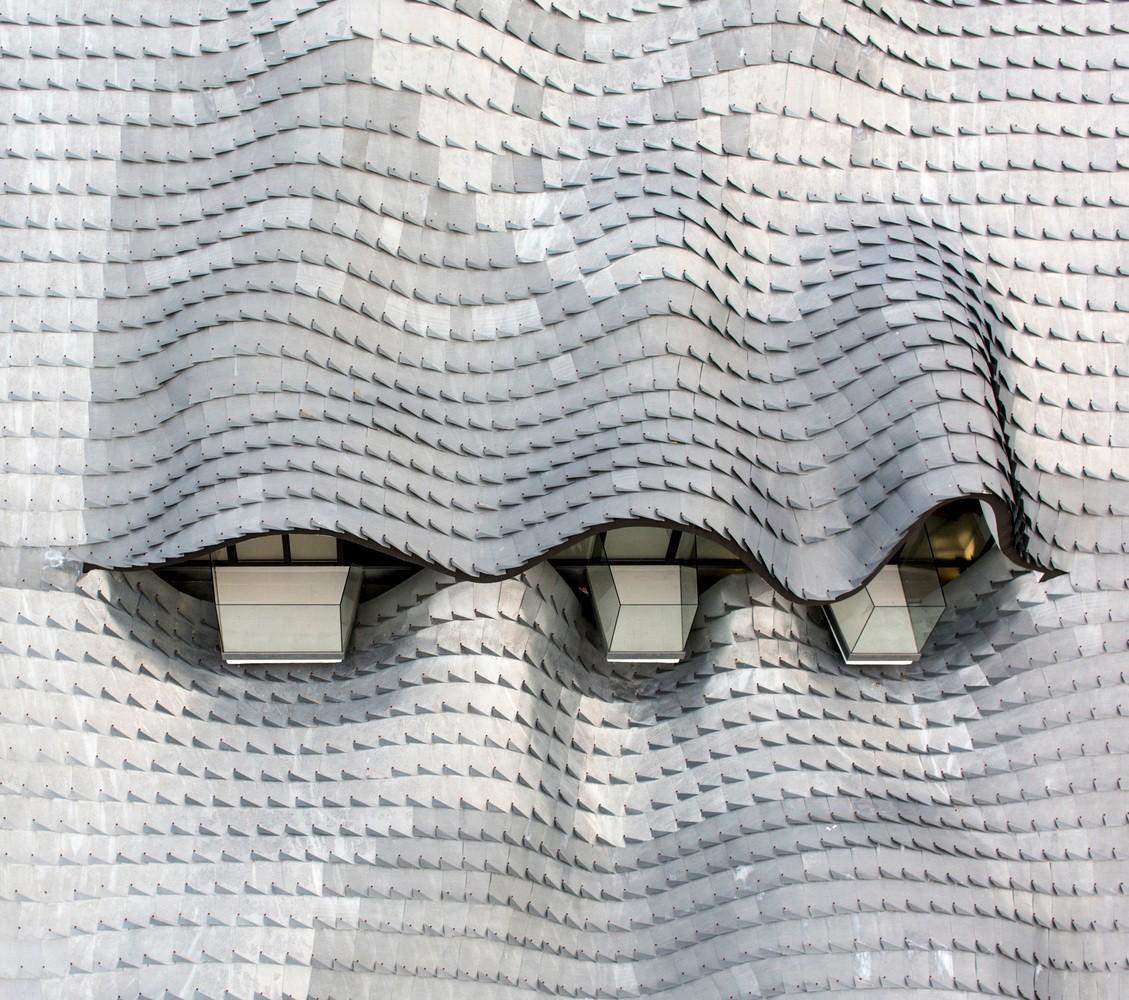

悬崖住宅的建造非常依赖于当地的手工艺和工匠。住宅在西班牙经历严重经济危机时开工,当时全国具有高达26%的失业率,而建造地的失业率更是达到了36%。基于社会情况我们决定避免工厂机械的做法,而是创造一座基于当地按小时计费工匠的建筑。建筑最复杂的元素中就体现了这一精神:屋顶的钢筋混凝土屋顶是来自当场的金属形态的,屋顶上的瓦片全部手工制作并利用手工铺制,天花板用石膏制成,而室内的定制家具全部利用玻璃纤维和树脂构成。设计过程利用数字方法实现,而建造完全是采用在场手工艺的方法,其中还采用了古老的“从平面测量”(measuring from plans)的方式,是的工人们的创造力得以发挥,并且在场地探讨的过程中得以传达基本的美学目标。
![1536041975799352.jpg](/wp-content/uploads/2018/09/1536041975799352.jpg)
![1536041976521767.jpg](/wp-content/uploads/2018/09/1536041976521767.jpg)
除了这些方面,这一决定在其他角度来看也非常关键。因为住宅的复杂度和美感,我们需要研究专门的技巧,这对于场地上的人们来说是一项挑战,但是最终的结果是每个人都有信心来更好地完成这一目标,让结果具有价值。因此建设的质量得以增进,同时更重要的是,工匠们在测试、学习和最终展现能力的过程中展示了他们利用新方法工作的可能性。这弥补了他们曾经工作中对数字技巧的欠缺,因为之前的工业化生产的过程是非常无趣的,特别是那种不断重复的动作。
![1536041975841870.jpg](/wp-content/uploads/2018/09/1536041975841870.jpg)
因为技术上的创新性,这座住宅在经济节约的条件下很好地应对了两个复杂元素。屋顶利用当地建筑师发明的手工成型的方法进行构造,在金属表皮分解的过程中非常具有效率。这一技术在钢结构和木结构中经常使用,花费的费用也较低。最终形成的屋顶表面由锌板手工制成,利用了原始的材料,减少了因工业生产而带来的额外花费。同样的,家具也根据数字模型由手工制作。这种数字和手工之间的技术跳跃产生了两者质量的独特融合。
![1536041976929048.jpg](/wp-content/uploads/2018/09/1536041976929048.jpg)
基于能源效率,住宅融入了当地全年19.5度的土壤之中。室内和室外之间的墙壁有40厘米厚,在恒温的情况下保证了屋内的通风,空调系统可以确定预冷或预热空气的出入量,以及如何调整室内的湿度。室内空气都被严格地监督和控制,但也可手工操控。另外一个节能点是双层的曲面屋顶,每一层结构有7厘米厚,但是中间有40厘米的隔离层,成为了上层壳结构的混凝土基础。这是一种非常便宜的构造方式,具有很好的隔热效果。两者结合起来,使建筑全年几乎不需要使用空调。
![1536041976883323.jpg](/wp-content/uploads/2018/09/1536041976883323.jpg)
混凝土工厂距场地只有10公里远,因此减少了大量的碳排放。
![1536041976979698.jpg](/wp-content/uploads/2018/09/1536041976979698.jpg)
西班牙建设工业和大开发商在过去20年间都在不断制造低质量的建筑,并且没有多少附加的价值,因此创造了一个低需求的文化,并且让我们觉得我们周围的坏建筑都是这个时代理所应当的。但是这座住宅展现了另一种可能性,开发商和用户在一个可接受的造价下共同获得了优质的产品。这是一件在各个部分都需要想象力、才能和投入的事情。
![1536041976387633.jpg](/wp-content/uploads/2018/09/1536041976387633.jpg)
![1536041977389151.jpg](/wp-content/uploads/2018/09/1536041977389151.jpg)
图纸
![1536041976951660.jpg](/wp-content/uploads/2018/09/1536041976951660.jpg)
总平图
![1536041976394713.jpg](/wp-content/uploads/2018/09/1536041976394713.jpg)
平面图
![1536041976639130.jpg](/wp-content/uploads/2018/09/1536041976639130.jpg)
平面图
![1536041976519408.jpg](/wp-content/uploads/2018/09/1536041976519408.jpg)
剖面图
![1536041976549193.jpg](/wp-content/uploads/2018/09/1536041976549193.jpg)
剖面图
![1536041977242142.jpg](/wp-content/uploads/2018/09/1536041977242142.jpg)
细部图
![1536041977863014.jpg](/wp-content/uploads/2018/09/1536041977863014.jpg)
细部图
项目信息
建筑师:GilBartolome Architects
地址:Granada, 西班牙
主持建筑师Pablo Gil and Jaime Bartolomé, GilBartolome Architects
建筑面积210.0 m2
项目年份2015
厂家elZinc
