为了让你的剖面更有气质,他整理出5种剖面出图方式……

2018.04.02 | , , ,
视筑工厂 视筑工厂

作者:吴田昊
原文链接

在建筑的图面表现中,剖面图是建筑与地形以及建筑内部布置最直接的体现。在有些时候,剖面在某种程度上比平面等更为重要,比如山地建筑中地形的处理,比如要表达建筑的使用功能而添加的人物活动家具摆放,再比如特殊空间营造的光线氛围等。

为大家在剖面出图时能更好的表现自己的建筑,视筑工厂为大家整理出五种剖面的出图方式,希望对大家都有所帮助!

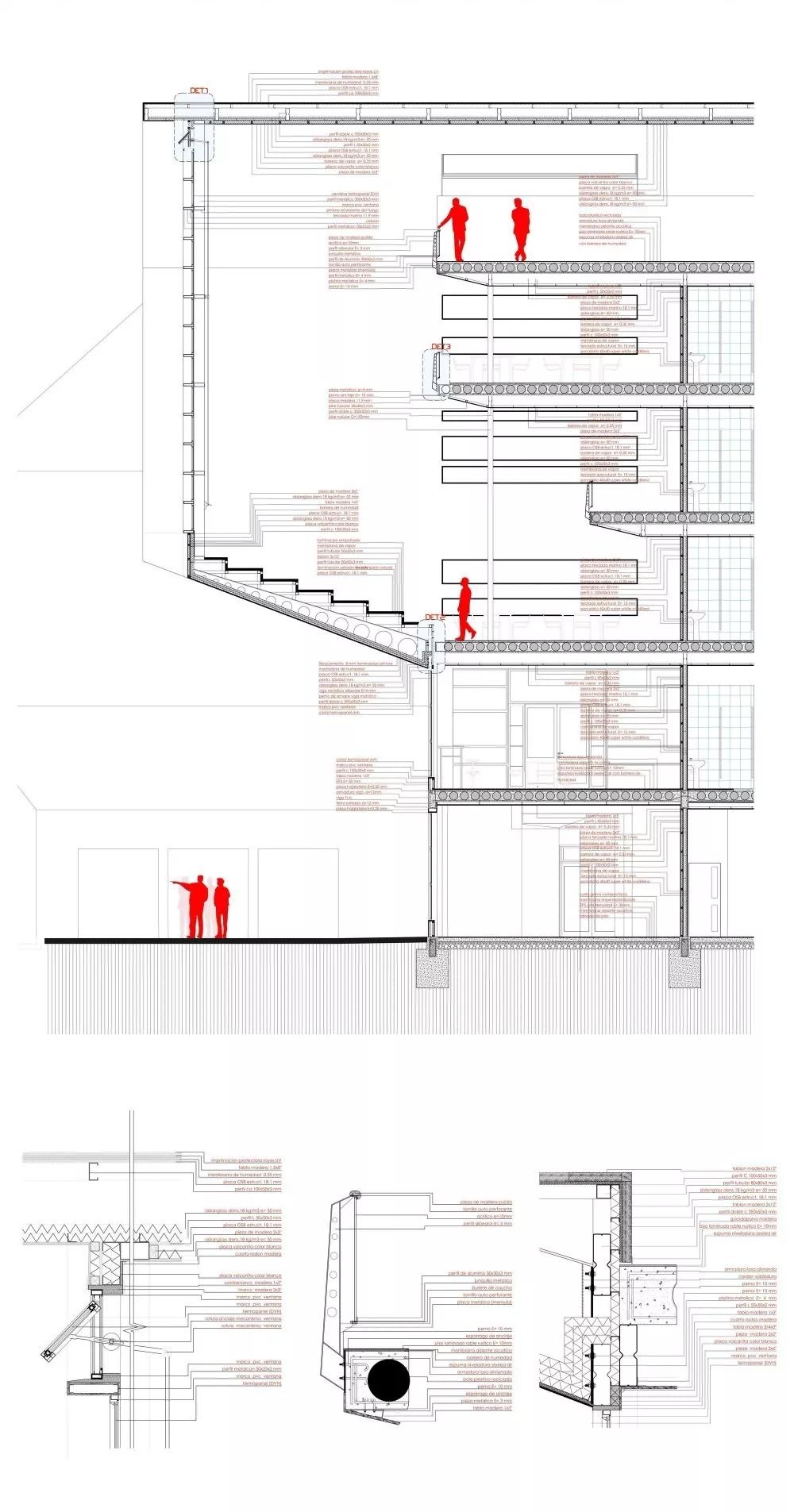

1. 线稿 Line

在来不及出图的紧张时刻,一键出图是大家最希望的事情。

在纯线稿表达时,丰满的图面以及正确的表达,这就要求建模时的仔细和认真,出图一定要注意房屋结构的正确和前后虚实对比。

图面黑白灰时,可根据整体出图效果添加亮色进行突出对比,使图面整体和谐而丰富。

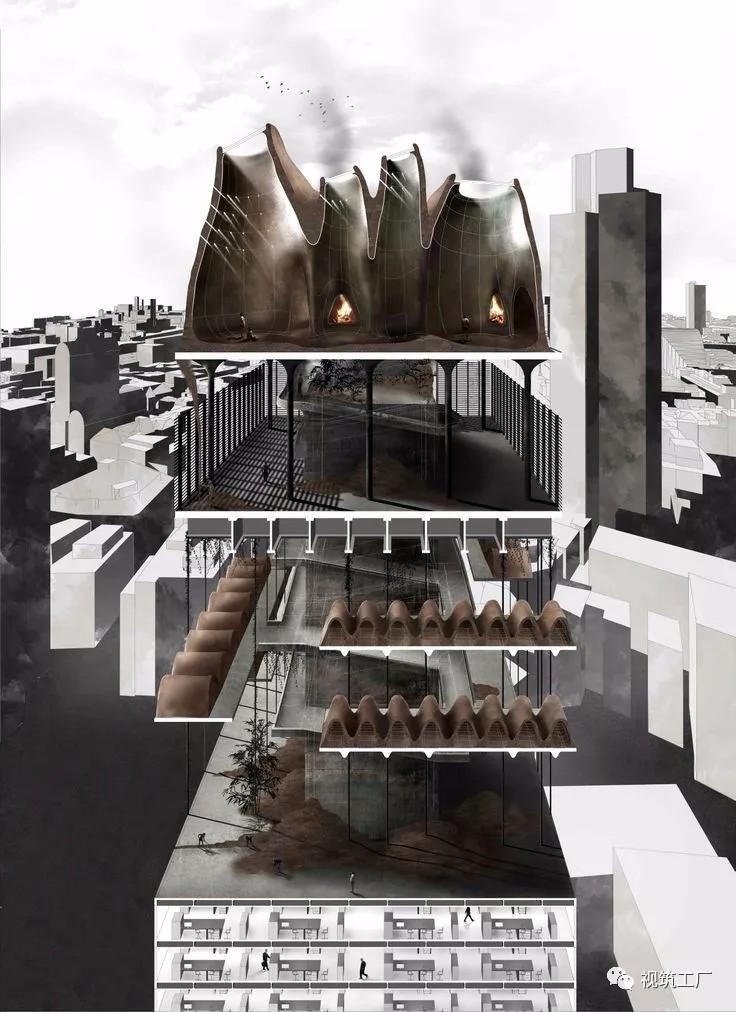

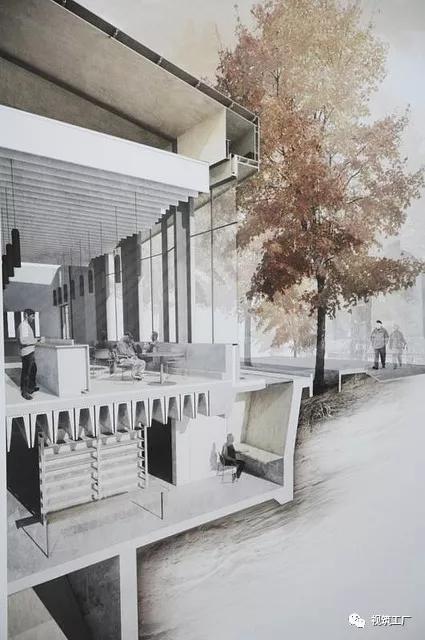

2.渲染 Render

渲染也是大家在出图时必不可少的,在渲云中顺手完成后直接拖进ps,根据自己建筑想表达的内容进行深化。

此时图面中最重要的光影效果表达一定要处理好。

有时细致的剖面图也可以当大图使用,能更直接的表现出与整体环境的关系。





3.线稿+渲染 Line+Render

这个方式就是将1和2进行整合,能使图面有更多细节,增加可读性。

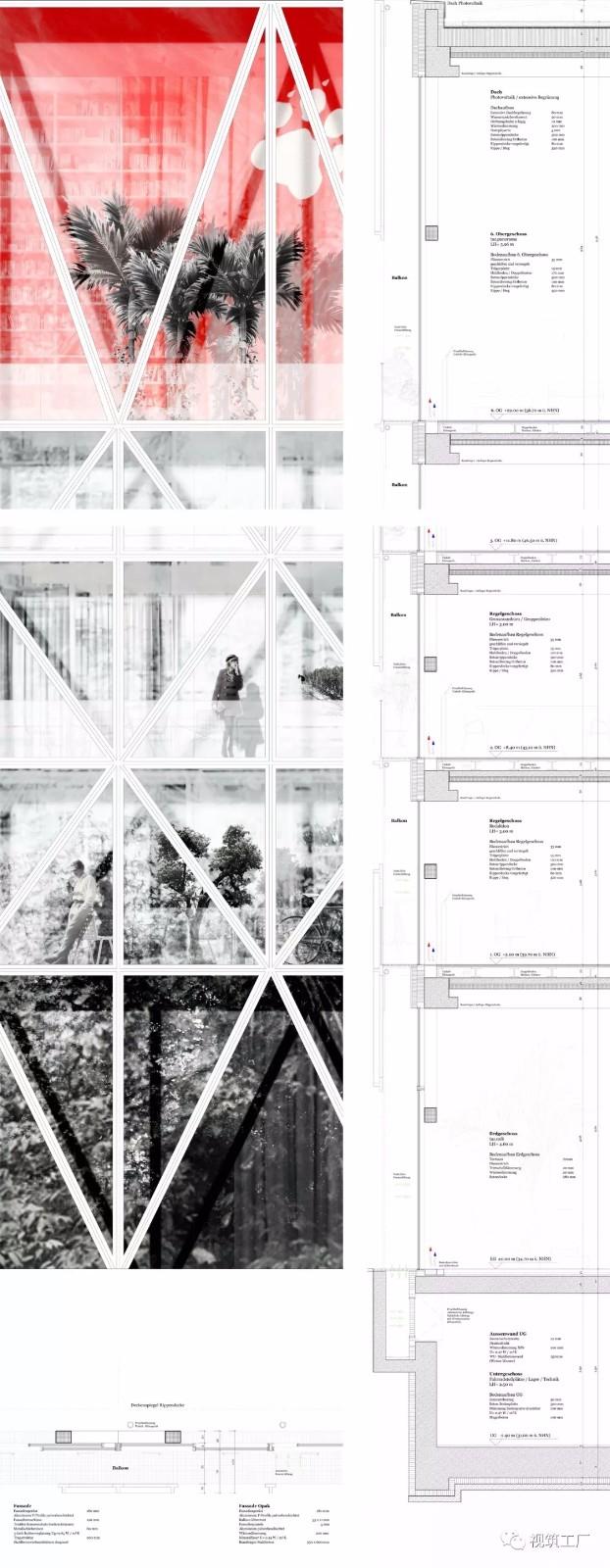

4.贴图配景+线稿 Texture+Line

这个方式就是现在流行的拼贴贴图表达,出图是在1的基础上根据建筑功能和环境添加简单配景素材,快捷方便而图面更加完整丰富。

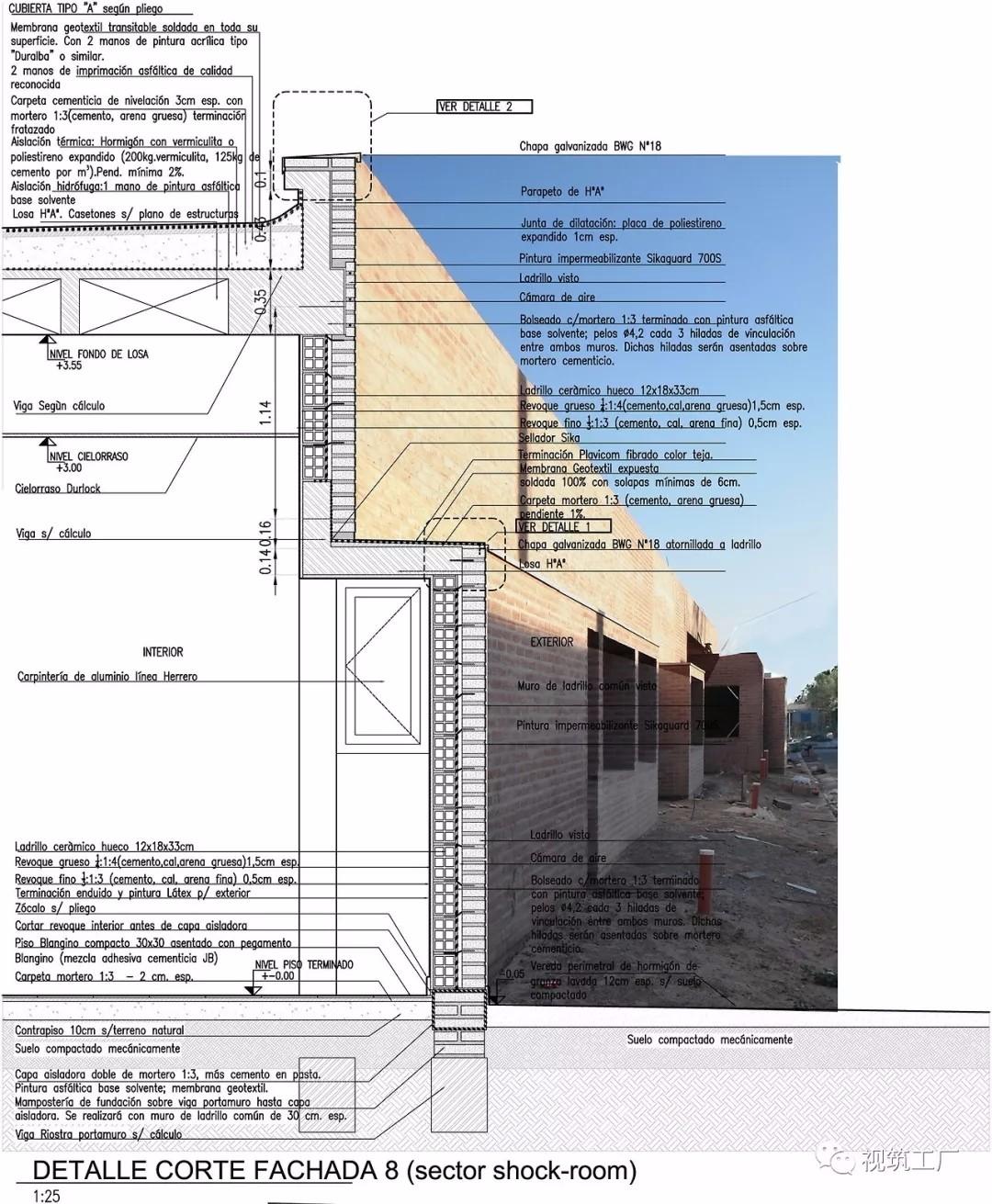

5. 实景照片+线稿 Picture+ Line

实景照片的加入会使剖面的表达更加现实感。

尤其是在改造建筑中,可以更明了的表达结构的处理以及空间的利用





在剖面的出图中,最最重要的还是结构关系的正确,图出得再好,逻辑不对,建筑不对,还是无用功。所以大家一定要先出正确图再出漂亮图!


  感谢 视筑工厂 授权分享

欢迎关注他们的微信公众号

微信号:zs-factory
