常用的地理数据信息爬取方法大全——前期场地信息获取

2018.03.26 | , , ,
绘图小学堂 绘图小学堂

作者:WENWEN
原文链接

OSM数据补充:

是不是觉得一大串电池看的头疼?

稍微懂一点GH,但电池的逻辑的确难以上手,不想整天用着别人连好的电池?

想要更快速更简洁的分层获取场地信息?

BULIDING ,HIGHWAY,RIVER还在傻傻搞不清?

ELK1已经看了无数遍?

那我们今天给大家讲一下更加简单粗暴的ELK2~



你没看错哦,一共只有四个电池,这不是第一步!这已经连完了。

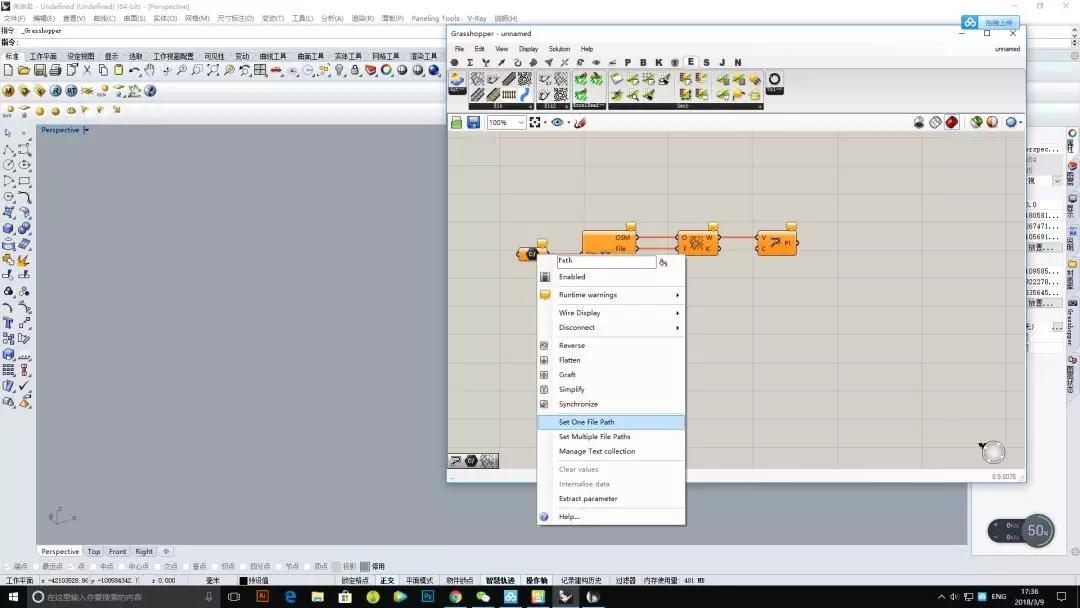

同样的步骤 set one file path


然后将下载的OSM文件导入   ZOOM

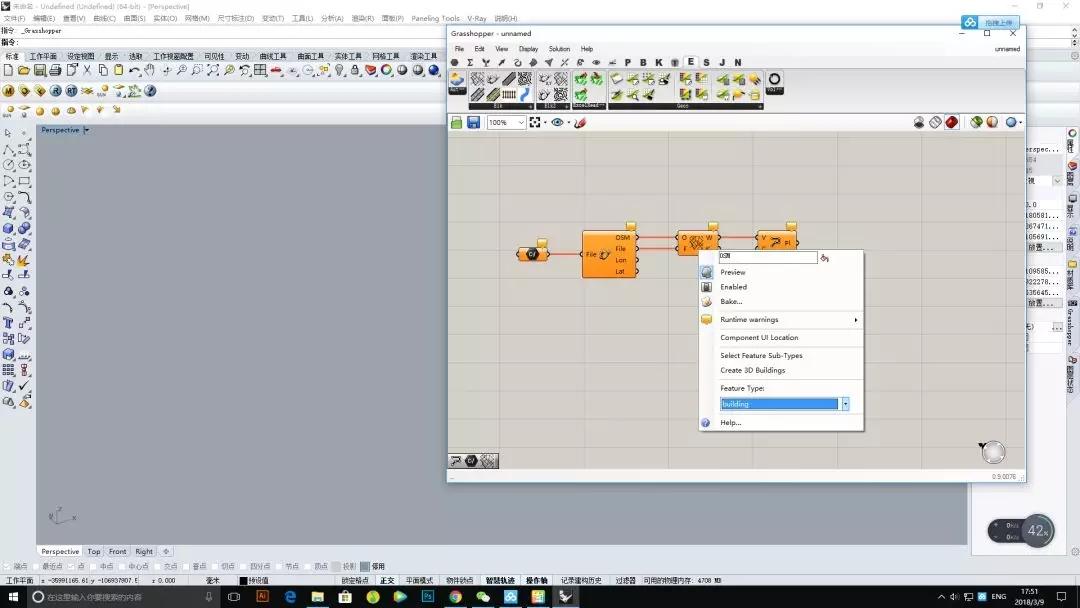

然后  第三个电池-右击-隐藏


分图层 BAKE 出各种BULIDING,RIVER,FARM的肌理


然后导入AI填色......中间省略......

然后就有了这样的图


(OSM场地过大,无法下载和直接导出,所以下载时少量涉及了QGIS软件)

DEM数据补充

地理空间数据云老是在排队?怎么都下载不下来任务?

场地高程信息获取真的有那么难吗?

就拿最近向后台反馈不知道怎么获取DEM信息的粉丝的场地做例子吧~

吉林财经大学附近(具体场地保密一下,毕竟涉及隐私)

打开 GOOGLE EARTH 找到场地

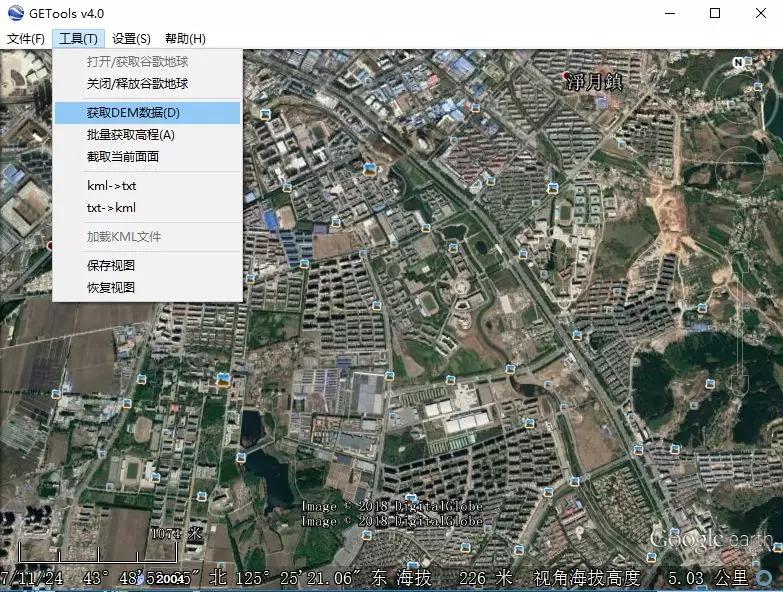

打开 GET TOOLS,获取谷歌地图当前界面--获取DEM数据


保存任务数据-至桌面,命名为场地1


获取这样一份文件,看清楚经纬度DEM数据的顺序


打开高斯坐标正算,我们发现左边这栏是纬度-经度的顺序,所以需要将坐标用EXCEL进行调整(后期上线的视屏中会具体讲解如何转换,由于篇幅设置,这里省略,其实过程还是比较无趣的)


最后得到一份这样的文件

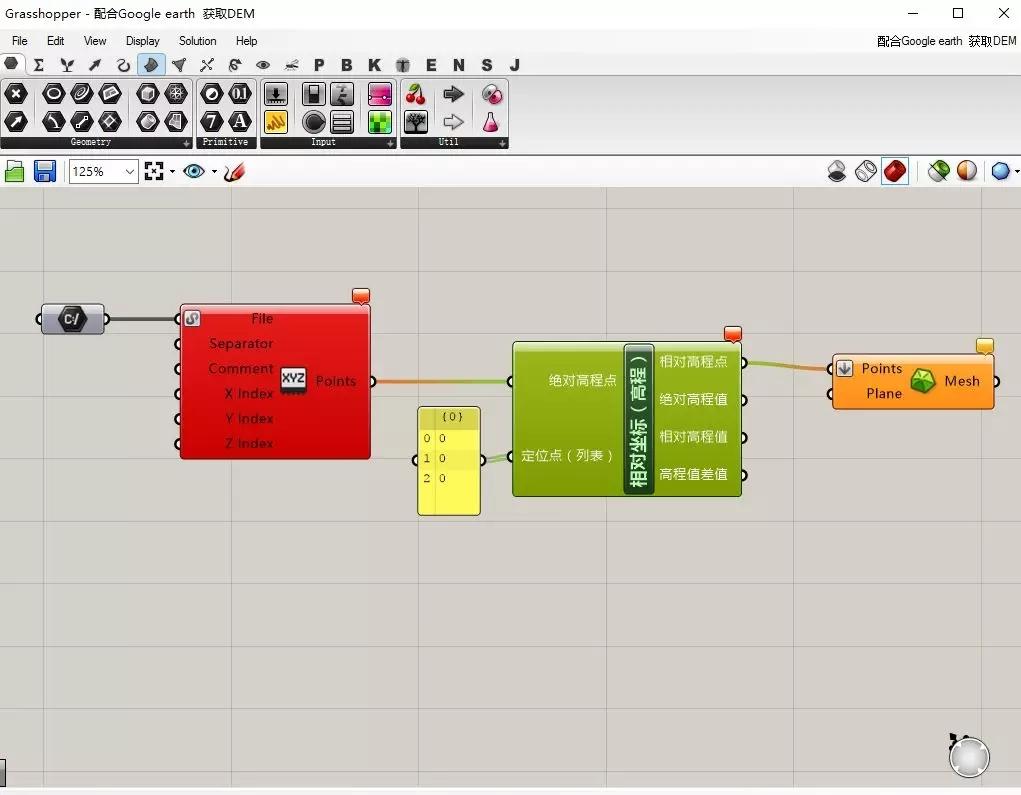

好啦,这时候打开我们给你连好的GH电池,然后SET ONE FILE PATH

选择刚才整理好的文本

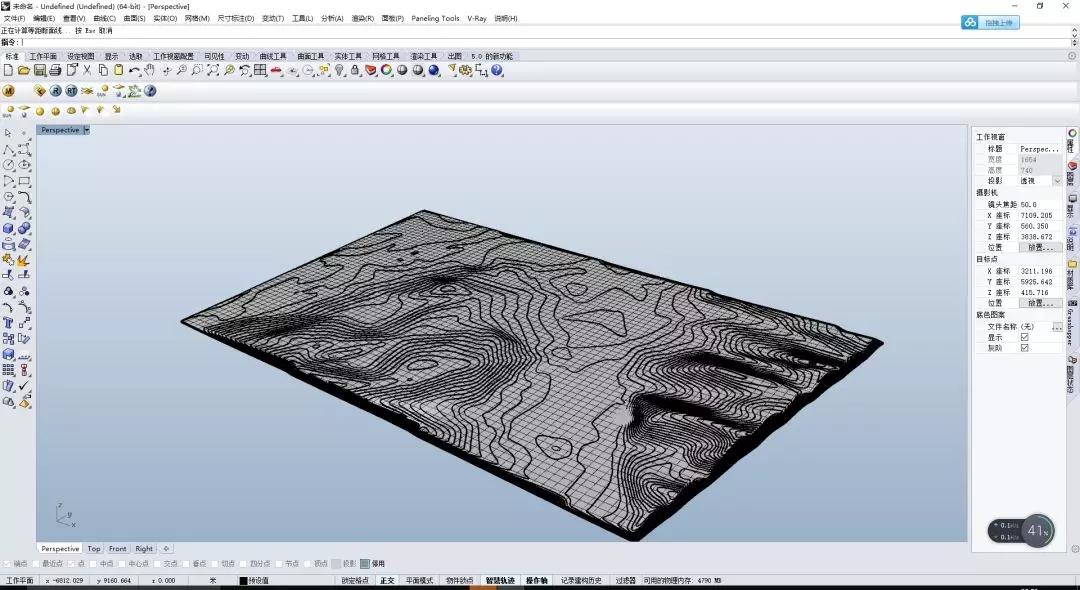

好啦,地形出来啦


接下来到FRONT视图里等距断面线生成地形还是难事吗?

这是我们最后的地形~


POI数据补充

这里附赠全国各个城市的POI数据


资源入口

https://pan.baidu.com/s/1FRAkKY7jAmjO67SEQ3VACA

 密码:shjs


 感谢 绘图小学堂 授权分享

欢迎关注他们的微信公众号

微信号:BENNANA1020
