大家是否有过这样的感受，练就的十八般绘图功法，有时却仍然难以表达出令自己满意的图面效果？本期教程除了分析所选图纸的绘图过程，小编更希望和大家思考案例的绘图逻辑，这张图是在设计者怎样的思考下绘制而出的？

本期教程选择了一张景观设计的平面图，它虽然不具备炫酷属性，却可以给观者带来强烈的亲切感。这类风格的平面图，图面‘舒服’是第一要义。在集体评图的时候，它无需成为最吸引眼球的那一个，但它所具备的亲切感一定会让大多数导师乐意将我们的设计读下去，并会产生诸如制图者的图面表达功力较为扎实等印象。此时意味着图面帮助我们迈出了通往成功的第一步。接着这类的平面图又会展现出它另一个强大的特点，那就是可以清晰的呈现出设计者想要表达的内容。换言之，此时图面抓眼球的阶段已经过去，大家实际的设计内容需要华丽登场了。而该风格的绘图方式恰恰有助于清楚的呈现设计方案的自身魅力。

可能大家已经发现，选择绘制这类风格的平面图是把双刃剑。对于有瑕疵的设计作品，它不具备美图秀秀那样的遮丑功能。反而言之，优秀且有故事的设计作品则可以被表达得淋漓尽致。对于这样的情况，或许可以参考近些年一些有质量的选秀节目，笑到最后的往往不是从开始便轰炸观众眼球的选手，有真正的内涵才能走得更远。那是什么令本期这张景观平面图越看越有味道，仅仅只有绘图技巧那么简单？对这张图的解析分为两个部分，首先是设计角度，其次是图面表达技巧。

 丨 设计角度 丨

一张优秀的平面图，是可以清晰表达出建筑师的设计逻辑甚至设计态度，可以缓缓的讲述设计的故事，让人越读越有味道。因此，熟练掌握绘图技巧很重要，但设计内容也需要做得精彩。接下来我们看看这张景观设计图是如何讲述设计的故事。

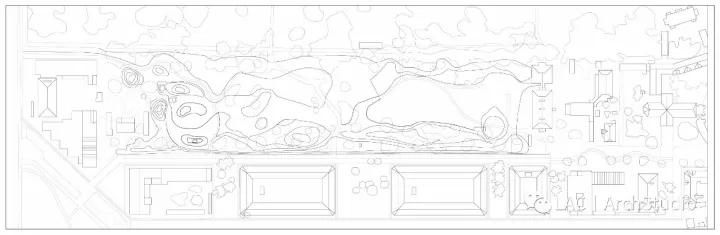

案例重点表达的设计部分是在现有的建筑环境中，营造一处公园景观。首先图纸可以很清晰的反应出设计师的设计逻辑。面对周边的建筑环境，现有建筑主要集中于场地的东侧、西侧以及南侧，以“凹”字形将设计场地半包围起来。同时，整个场所左右呈现出近似镜像的状态，并且周围建筑所围合的空间序列相对规整。设计师则巧妙的利用场地高差和等高线所围合的圆弧进行景观排布。柔和的景观曲线使公园与周围的人工建筑环境产生对比，通过自然地形所具有的灵活空间将周边的城市建筑进行整合。结合绿化树木的种植，景观设计使这片城市区域形成了一处景观联结带。这一步设计操作，反映在图面上则是周边规则方正的块状建筑被不同的曲线相链接。从构图角度上讲，自然的曲线构成了图幅的中心，丰富了整体效果，但此时参考等高线的设计使场地流动起来，景观自身空间逻辑非常凌乱也没有中心。

对此，设计师进行了第二步设计操作，即结合等高线围合的自然曲线，在场地中相对平坦的地方，依次横向排列出1圆形和3个异形的场地。同时，设计了整个园林的道路系统。在实际空间和图面效果中，第二次操作扮演了再次整合空间关系的作用，4个不同形状场地的线性排列以及与一条与原有道路平行的景观道路，共同限定了景观区域的范围并明确了空间秩序。在图幅上进一步强化了园林在整个画面中的核心位置。

至此，对该图的景观设计分析阶段基本结束。当然，在真正的设计过程中一定经历了方案的反复修改。这张平面的厉害之处便在于将设计最终洗练出来的设计操作清晰的展现给读者。即设计仿若从原有场地中生长出来，没有任何多余的人为操作过程，自然而巧妙，展现出设计者杰出的功力。另外需要提醒的是，决定最终图面整体效果的基础构图，也是在此阶段决定的。

 丨 表达技巧 丨

在具体说表达之前，还是按老规矩先来快速浏览一下我们的制图过程，做到心中有数。

下面正式进入表达技巧的讲解。

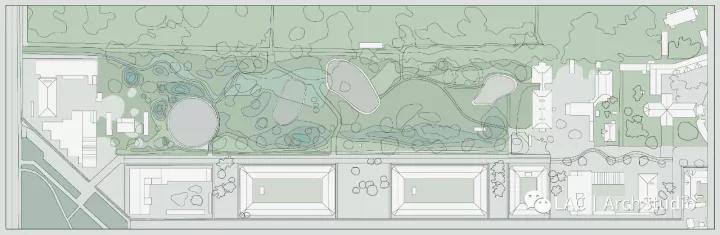

在图面表达阶段，设计者用其强大的美学功底继续强化方案的设计特色，不同于简单的选择漂亮颜色，绘者还试图将季节和景观空间在图面中表达出来，展现了其过人之处。依照方案本身的设计逻辑，首先将景观与原有道路区分开来，选择饱和度较低的绿色系填充景观，用灰白色系表达原有建筑和道路铺地。图面主次内容区分后，依次进行最基本的颜色填充，为等高线上不同高度由浅到深添加不同的绿色。

这时图面看上去并没有任何效果，甚至关于如何继续往下填色也找不到头绪。不用着急，要相信丰富的色彩都是一点一点改出来的。小编来详细解读下面几个步奏：

 step 1 建筑处理&简单填色

建筑虽然在图面中属于附属地位，我们可以运用常规的手法先行表达，这样可以使图面很快的展现出一些效果。首先，先尝试添加些场地内各种物体不同朝向的阴影关系。调整建筑屋顶的明暗关系，若选择上午的光线角度，西侧屋顶面最暗，北侧稍亮，南侧东侧依次更亮。第二步是处理建筑阴影，此处有个小技巧，在建筑阴影图层上再加一个蒙版，擦出由东南向西北的渐变关系，会使阴影变得更加真实透亮哦。第三步，往往使用叠加线稿的建筑轮廓会显得较为生硬，我们稍作处理使建筑做出白模渲染的感觉。先选择图层的路径描边，将从CAD中导出的线稿描成白色，同时擦去本身的线稿，这样建筑边线以及屋面线变出现了如同渲染出的白色效果，之后用铅笔再将建筑轮廓描一道细细的黑边，可以提升精致感。

接下来再将图中绿植进行简单填色，初步看一下效果。介于草地已使用了大量的绿色，此处可以巧妙的为图面融入季节的感受，不仅可以使颜色丰富，也进一步让审图者感受到设计的意境。我们不妨可以想象一些秋天的色彩，为园林中那些树木填上泛黄的秋叶或许是一个不错的图景。

这时再看图面效果，心中的小自信是不是开始萌芽了？我们继续来寻找图面提升的空间。

step 2 核心景观处理

之前已经对部分树木简单的进行填色寻找感觉，可以看到貌似树木把很大一部分等高线都遮挡住了，这里可以减少树木色彩的填充量。同时黄色与草地的绿色衔接也比较生硬，或许有机会做一些渐变。

对树团的处理可以分为三步，首先在原有黄色填充的图层上加蒙版，之后用渐变工具轻轻一拉，便可以减少树木中黄颜色的填充量，同时也能将颜色集中于树木轮廓线周围。第二，为了使黄色的树叶与绿色草地更加协调，在新的图层中用画笔为黄色的树叶盖上一层淡淡的青绿，对树团中间填上淡淡的白色，进而产生出更加柔和的渐变效果。

树木的感觉绘制出来后，可以发现等高线上的绿色填充较为均质，不仅削弱了画面整体的中心感，不同地表高度的绿色彼此衔接也较为生硬。我们可以通过蒙版和画笔工具将各条等高线中的不同绿色进行柔和，使他们彼此过渡更加均匀，但又可以清楚区分开。一些部位也可以结合树木的色彩进行明暗的调节。为了加强图面的空间感，在平面中让观者感受到丘陵的氛围。我们可以适当加深园林周边的绿色，同时增白画面中心草地的颜色，不仅形成了视觉中心，也使图面强化了场地所呈现的起伏的状态。这一步绘图调色相对难度较大，需要很强的耐心以及保持一定的颜色敏感度。对画面整体效果的把控也需要一边绘制一边调整。

step 3 完善配景&整体微调

图面的基本效果已经出来后，我们可以在这个阶段进行些细节处理。首先是为周边建筑环境添加些许简单的景观，切记不可抢了主景观的风头，稍微丰富下即可。我们还发现大面积的片状树团会使图面略显空荡，因此可以绘制些小树干进行点缀，既真实也丰富了画面。最后，增加些点状草地，可以先用画笔随便点一些，最后依据整体效果进行增减。

最后，我们可以在ps中微调整体图面的饱和度、亮度和对比度等内容，使画面色调更加协调。案例中为了使图面更加漂亮，在此处使用了一个小技巧，可以发现在图中左侧以及右侧建筑与景观结合的部位，有许多大小不一的白色点状物。绘制它们的目的是进一步模糊景观与建筑的边界，使图面更加自然协调。但此处需要强调的是，诸如此类仅仅为美化图面而作的效果并不符合设计逻辑，甚至有一定机率会让评图者对设计本身产生误解，因为它不代表任何实际的景观，只是图面上的绘画技巧。毕竟，大家棒棒的设计最理想的归宿是从图纸走向现实，因此请酌情使用。那些亮晶晶的白色闪光点绘制方法很简单，可采用大小不一的白色画笔进行点缀，逻辑是从建筑一侧的密集向草地渐变为稀疏，做出消解的效果。最后在图层中选择自发光，就可以让它们闪烁起来了。

  丨 小  结 丨

这张图的绘图技巧并不复杂，对建筑和树木的处理也比较常规。绘图逻辑很清晰。即通过对等高线赋予不同同色系的颜色加以区分，强调方案利用地形进行景观设计的特色。在调整色调和过程中，绘者希望将季节和地形起伏变化的空间状态，通过平面中色彩的搭配表达出来，这样的意愿成为了主要调色逻辑。在草坪的处理上，使不同代表不同高程的颜色相互柔和，必要时相互少量掺杂，使画面真实自然。一张可以讲述空间逻辑故事的总平面图绘制完成，既能展现自己的美学功力又能用设计征服导师，赶紧用到下次设计中吧！相信一张赏心悦目的图纸，高超的绘图技巧可能会让它变得很漂亮，但优秀的设计品质才能让它变得杰出。希望大家在设计上和绘图技巧中都有所收获。
