软钢管的线性舞蹈




图源自网络侵歉删

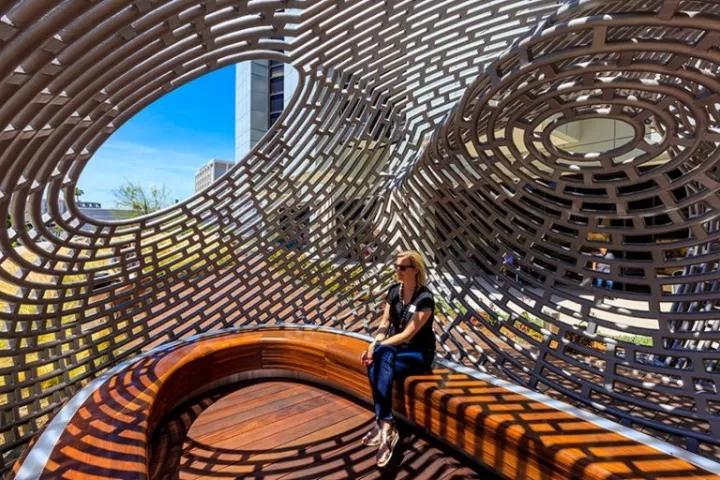

Ball-nogues工作室为医疗中心建造的康复亭项目,位于一家洛杉矶医院的花园中,这个结构为来往的行人提供休息的地方。


图源自网络侵歉删

这个亭子采用2,793根直径为2英寸的线性软钢管制成,经过计算机轧制数控系统精确的计算,总计352个独立的部件弯曲成型。



建模思路



1.平面设点,并通过平面泰森多边形生成多个同心圆



2.找出同心圆的控制点,将直线段和多余的短线进行删选

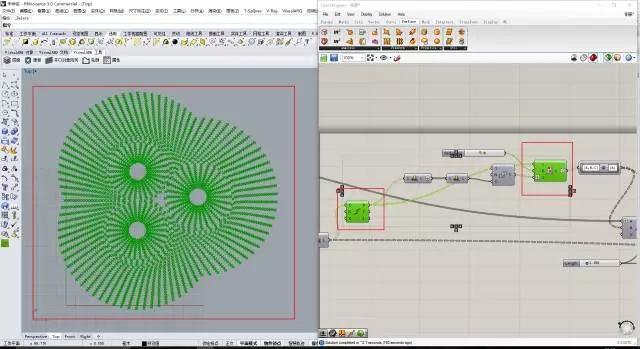

3.将剩余的线分点,并随机删除点



4.和上次的方法一样,选取重复的点并且进行删除

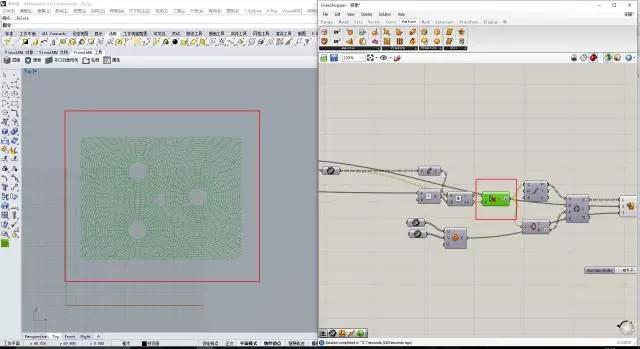

5.根据原造型限定方框,将线进行框选



6.删选掉所有的小短线



7.根据亭子外观,描绘边线,并拾取到gh,在成面



8.将之前做完的线流动到物件上

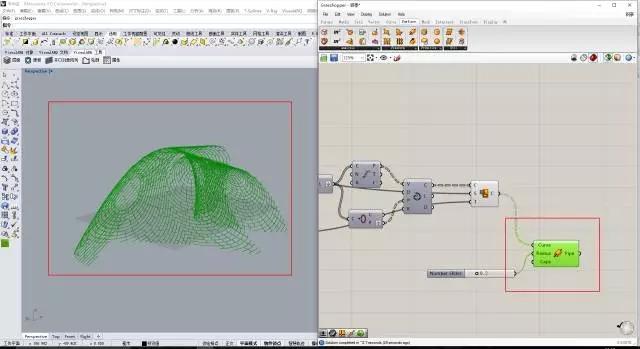

9.套管



10.最后成品


链接:http://pan.baidu.com/s/1dE9mjXR 密码:embj



 感谢 PANDA数向设计联盟 授权分享
