用GIS和EXCEL制作一张交通流量动态图

2017.11.02 | , , , ,
WSSD设计 WSSD设计

作者:XXXL
原文链接

 我们在做前期调研的时候,如果需对一个场所、建筑、地块进行交通流量分析时,通常都是采用二维、静态、数字来表示。是否有一种新的方式去更好的呈现整个场所的交通流量变化呢?

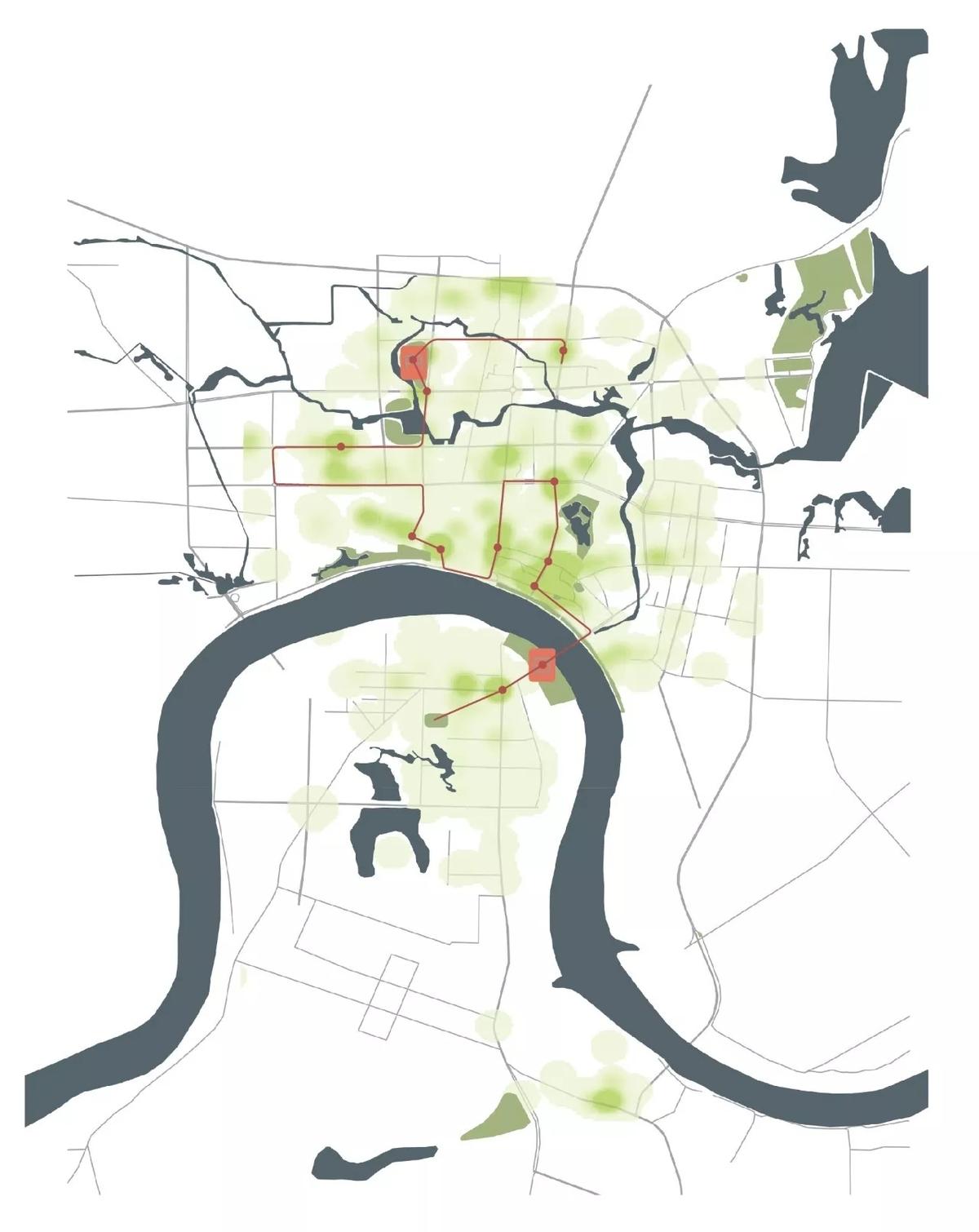

静态、二维的交通流量分析图



我们将介绍一种新的方式去制作交通流量分析图



使用工具:PS  ArcMap10.2  Excel



制作原理:通过PS将图片转变为TIF格式



导入ArcMap 通过ArcMap创建带有坐标的点



再通过Excel中的三维地图呈现动态、立体的交通流量图分析图


我们以某地交通流量为底图,首先将图片导入到PS转变为TIF格式(因为TIF是基于文件标记的文件格式,就是说我们通过ArcMap在图片上标记点可以被存储)

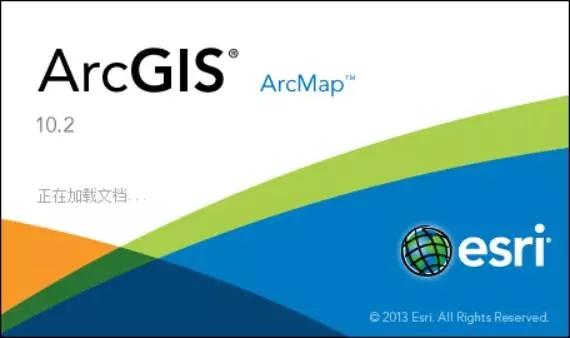

导入ArcMap




ArcMap导入文件与其他软件略有不同,ArcMap是通过链接文件夹来导入文件




点击软件界面的右栏状态栏中的目录栏

右键点击文件夹连接一点击连接到文件夹

选择文件所在文件夹




将文件从文件夹连接中拖入中间空白界面


新建一个点文件(Shapefile)




点击编辑器中的开始编辑来创建点

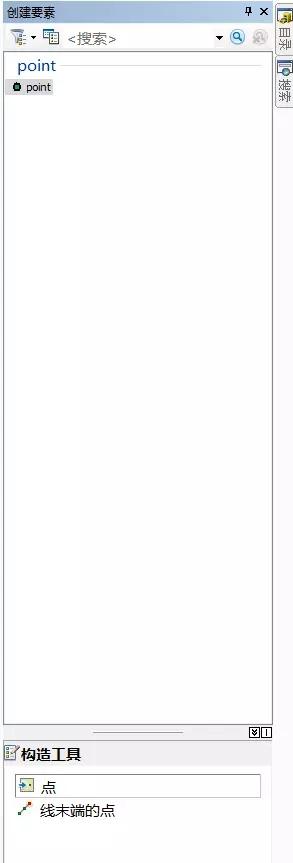

点击创建要素栏   构造工具  点




点创建完成




点击编辑器  停止编辑保存编辑内容




右键POINT图层  打开属性表

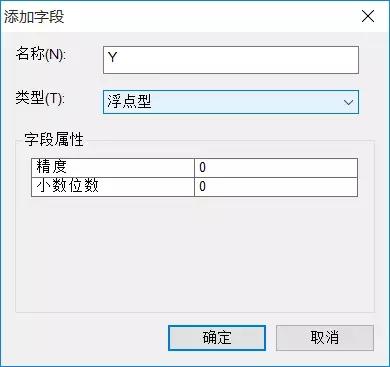

添加字段 添加浮点型坐标(X,Y)

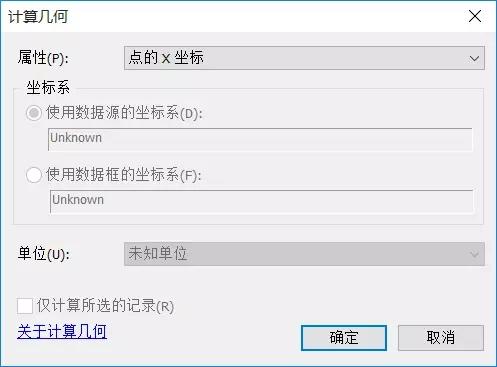

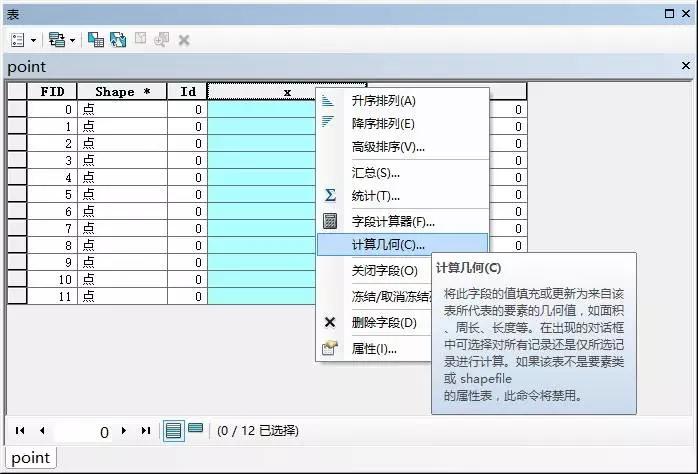

分别对X,Y进行计算几何

得到以下坐标




找到连接的文件夹中的POINT文件(DBF格式)并直接用Excel打开

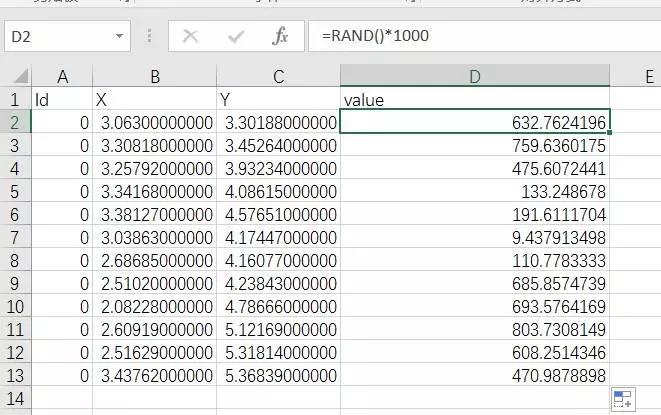

我们需对每个坐标进行赋值,如果没有相应的数据,可利用函数对坐标随机赋值,使用函数RAND

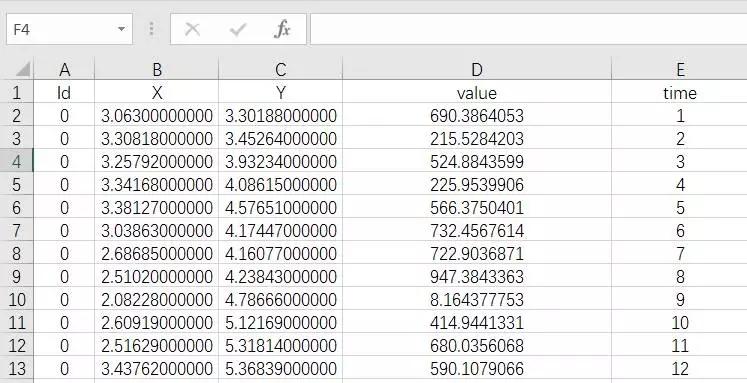

为了实现动态的效果还需对数据添加时间线





time列变换为短日期

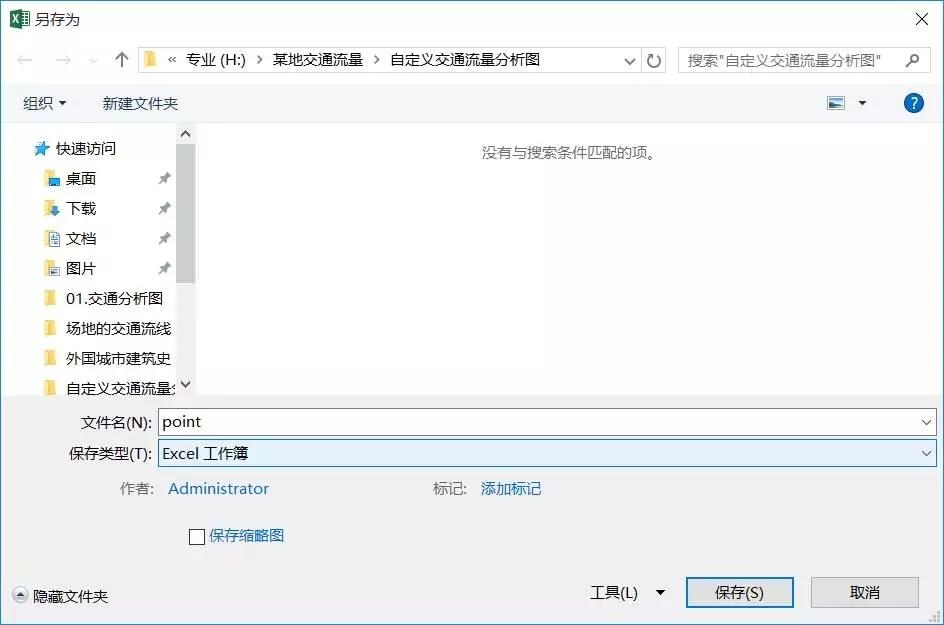

另存为Excel表




全选数据 进入三维地图

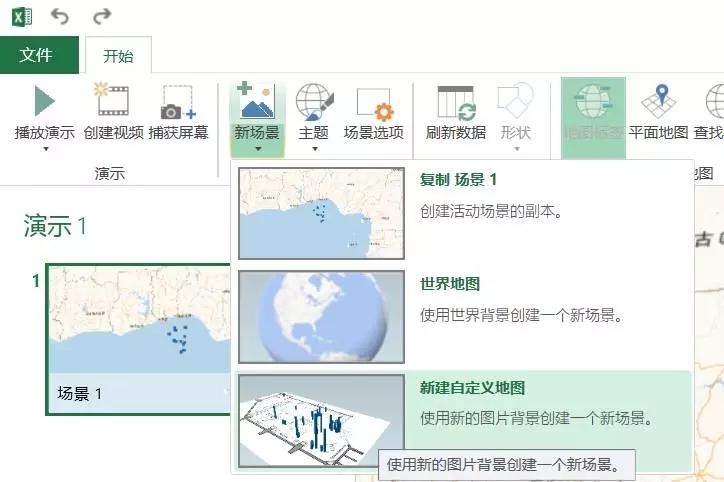

新建自定义地图




添加地图




添加X,Y字段

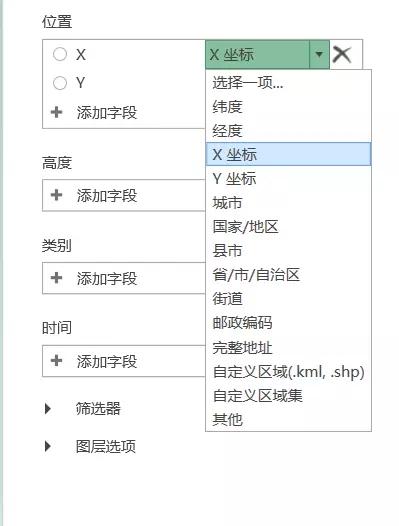

X,Y更改为X坐标,Y坐标

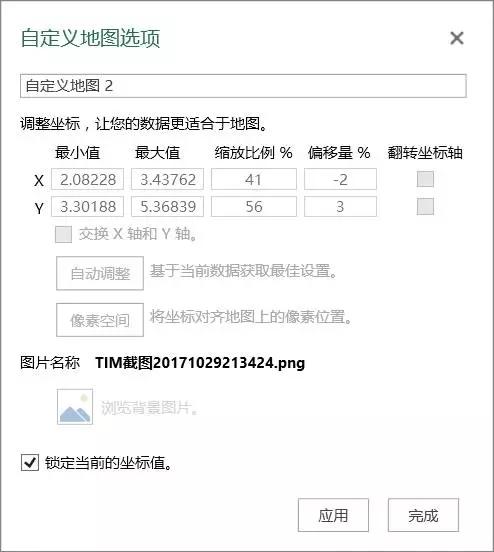

调整位置




锁定当前坐标值

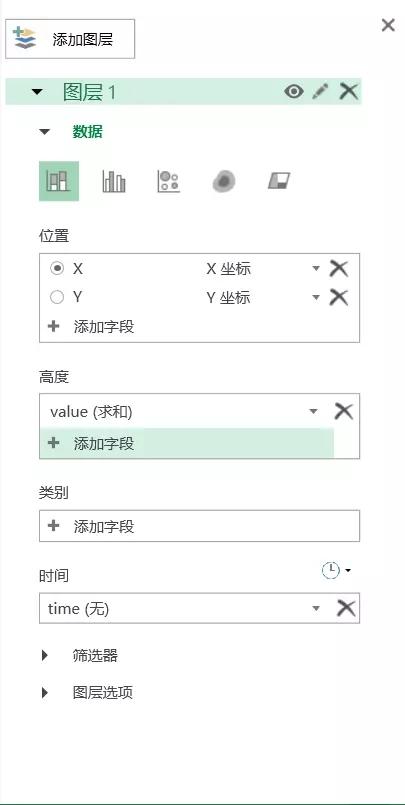

高度添加Value 时间添加Time








高度、厚度、不透明度进行调节,保存成视频
