经验|如何用Grasshopper进行地形的分析

大米营造 大米营造

作者:不是你小姨
原文链接

地形的营造及赋值


1.首先打开GETools和谷歌地球提取高程信息,今天选的地点是富士山



2.打开保存的txt文档编辑保存


0 (1).gif

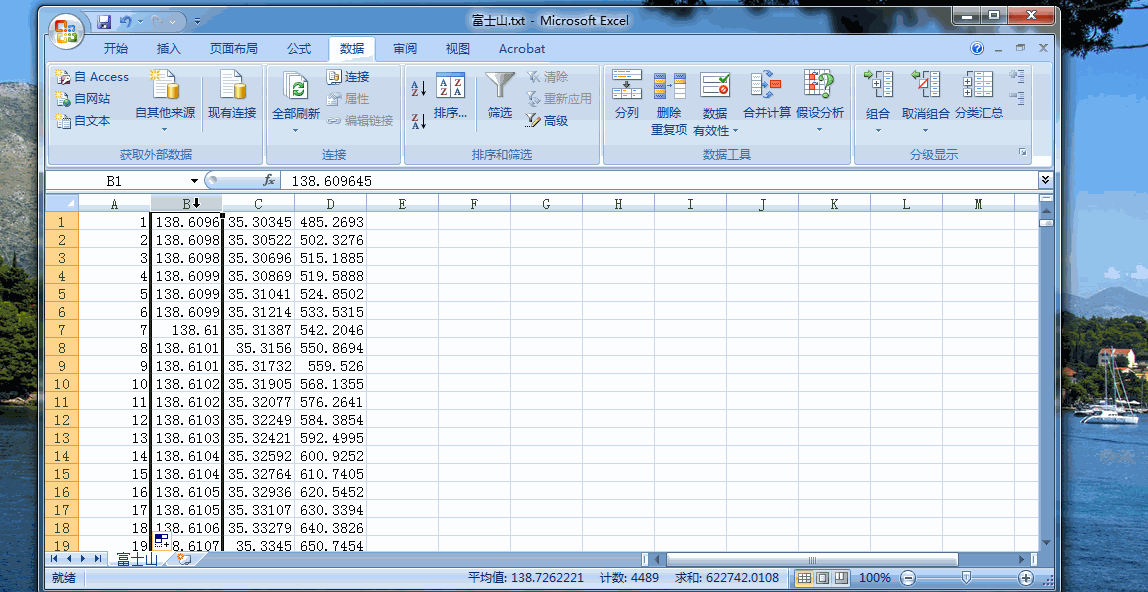

3.在excel中打开保存后的文本进行编辑,主要是加上序列号,调换前两列的位置

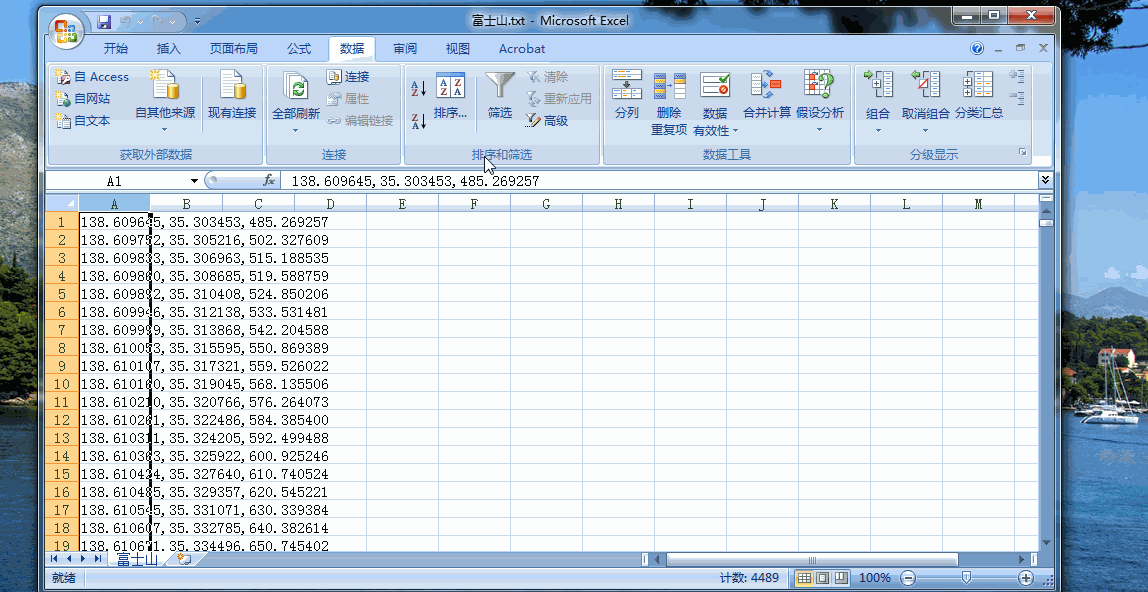

4.保存后打开修改过的文本继续进行编辑,将空格替换成逗号


0 (5).gif

5.用坐标转换软件打开编辑后的文本,并对数值进行转换(根据经度值查阅中央子午线度数)


0 (6).gif

6.导出转换后的数值,继续用excel进行编辑,目的是删除序号列,调换前两列顺序,复制高程信息列


0 (7).gif

7.保存后对文本进行处理,同第2步


0 (8).gif

8.之后打开grasshopper电池导入最终的文本信息


0 (9).gif

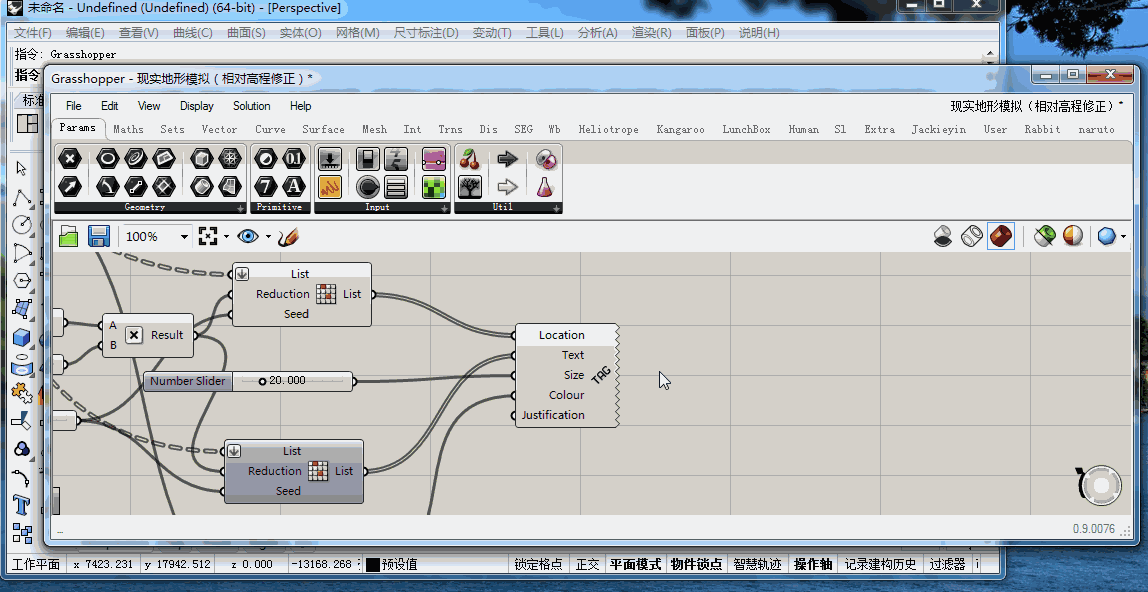

9.好最后我们就得到了所要提取的地形,对比卫星图看一下并为其添加等高线和对应的高程(为了方便我这里的等高差是100m)


0 (10).gif

Bake出对应的高程信息


0 (11).gif


地形的高程,坡度,日照辐射及雨水径流分析


我们核心要说的就是这四个玩意儿



1.将电池复制到grasshopper中special folders中的user object folder中


0 (12).gif

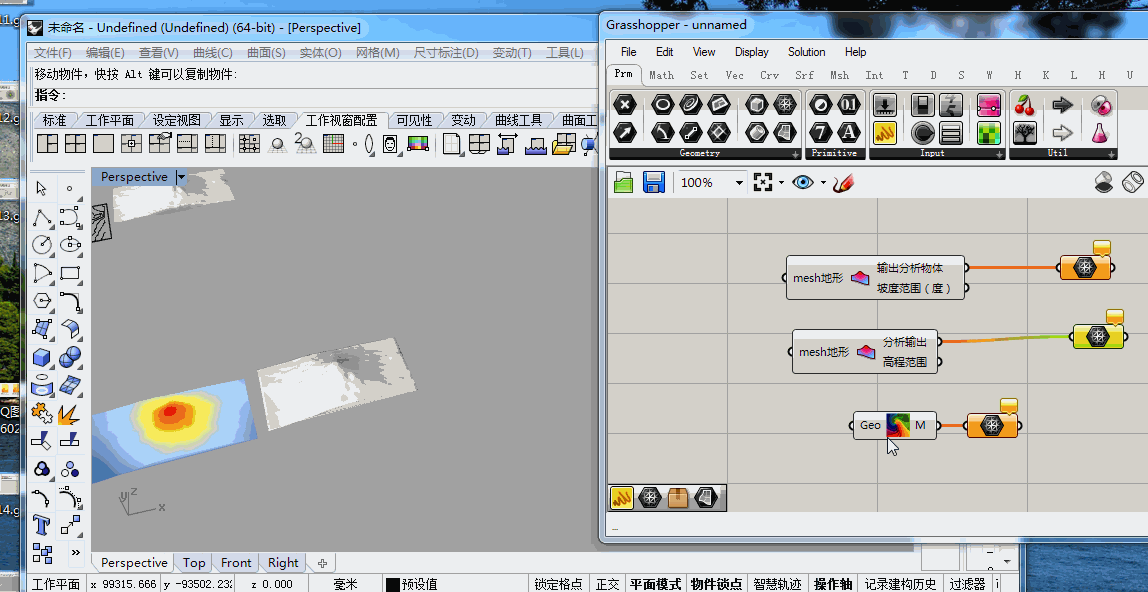

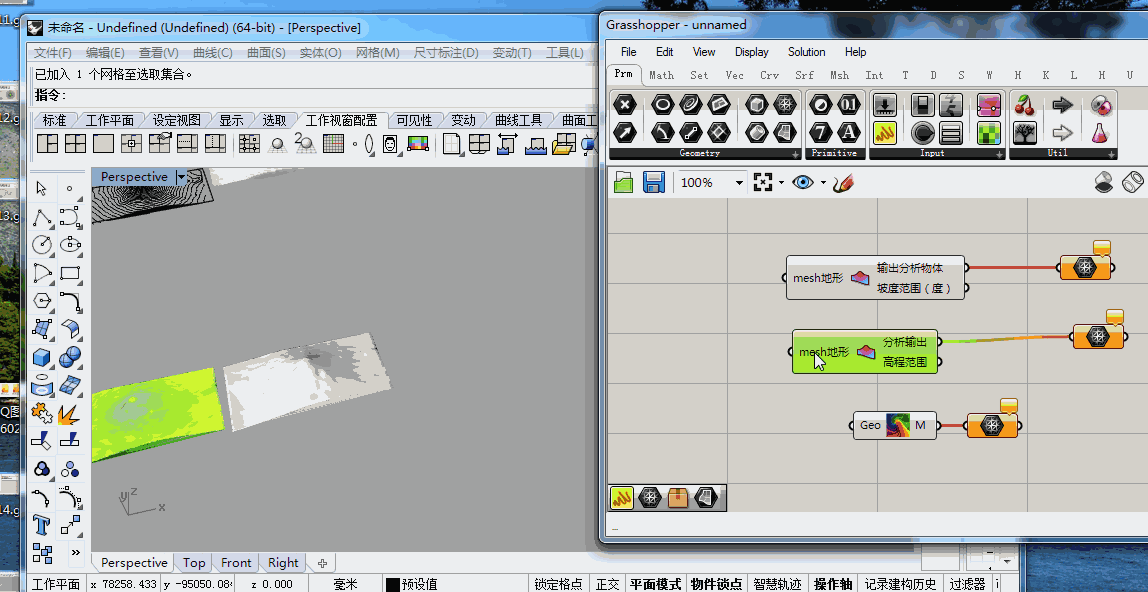

2.之后将刚刚建立的富士山地形拾取进来就可以生成相应的分析地形图了



坡度分析

0 (13).gif

高程分析
0 (14).gif


日照辐射分析
0 (15).gif


0 (16).gif



3.接下来的稍微复杂一点,是雨水径流的模拟,涉及到了一些粒子运动的原理,直接上图(需要安装hoopsnake插件,可以在www.food4rhino.com网站下载)


首先要将mesh地形转化成surface之前讲过这里不再提,然后拾取进电池

0 (17).gif

在地形上方建立一片点云模拟雨点,越多越接近真实值

0 (18).gif

然后开始运行hoopsnake开始迭代计算

0 (19).gif

stop后烘焙最后的穿越线可得到径流线

0 (20).gif

4.分析结果可导入到ai等图形处理软件中自行处理


 感谢 大米营造 授权分享

欢迎关注他们的微信公众号

微信号:BigRiceDesign
