伊斯特拉网球俱乐部——通透的体量,肆意的天堂

Arch2O Arch2O

翻译:建筑学院-张墁
校对:建筑学院-Zyoung

原文链接


我们将网球俱乐部的选址定位在一块面积1.5公顷的场地,毗邻伊斯特拉河畔,莫斯科郊区风景最优美的地区之一。在这个项目中,除了五个露天球场之外,我们还将建造一个大型的综合体,其中包括一个大型体育场和娱乐基础设施。


一座复杂的长条形建筑由相互渗透的几个体量组成。其主要的视觉优势是建筑中复杂且多层次的部分,即四个“精雕细琢”的体量(形成了三个楼层)。


一层的面积最大,有4500平方米,包含四个网球场(占楼层面积的四分之三)。三个大型天窗形成了良好的保温隔热效果。天花板有9m高,因而二层的阳台也能充当观众的看台。第二个较小的体量为一层,其中包含25米的游泳池,桑拿浴室和公共浴室。接待室和体育用品商店都设置在入口处。


在二层,有一个配置有氧器械的健身房,透过玻璃幕墙可以尽情欣赏河畔的风景;还有一间咖啡厅,在品尝咖啡的同时还能欣赏网球选手在球场上的飒爽英姿。在三层,有一家宾馆,其中包括8间双人套房和6间小型套房。



图纸

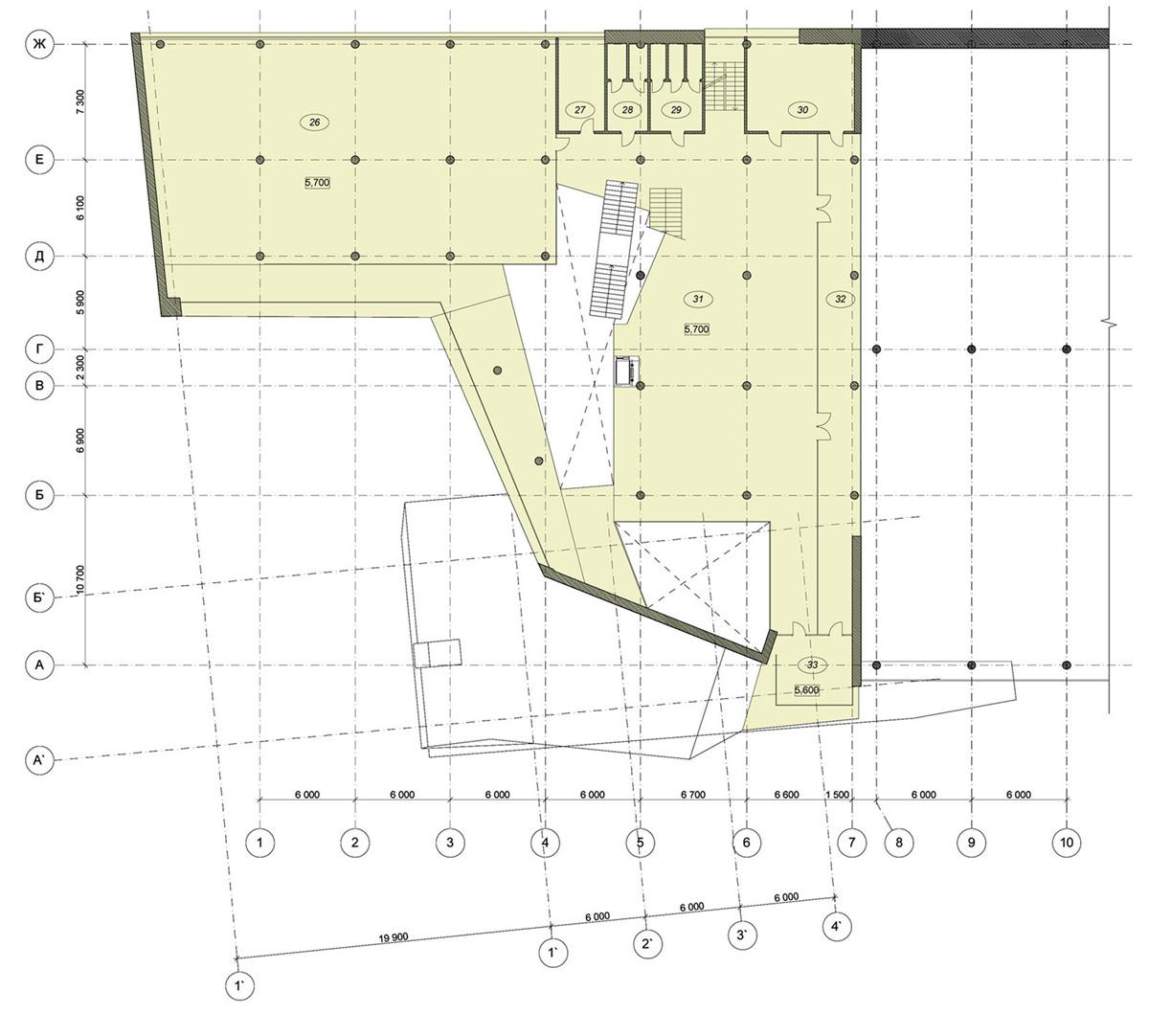

一层平面图

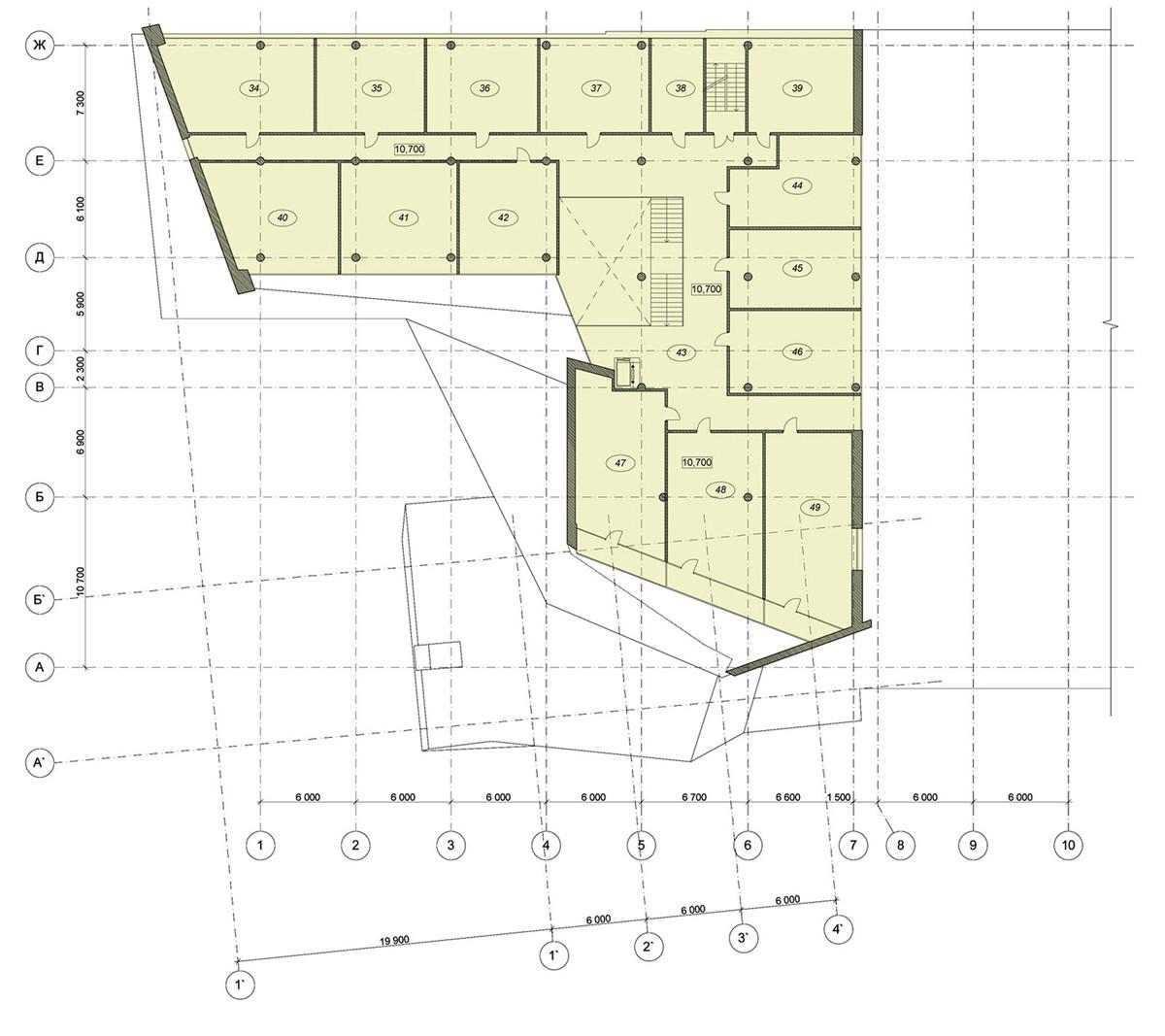

二层平面图

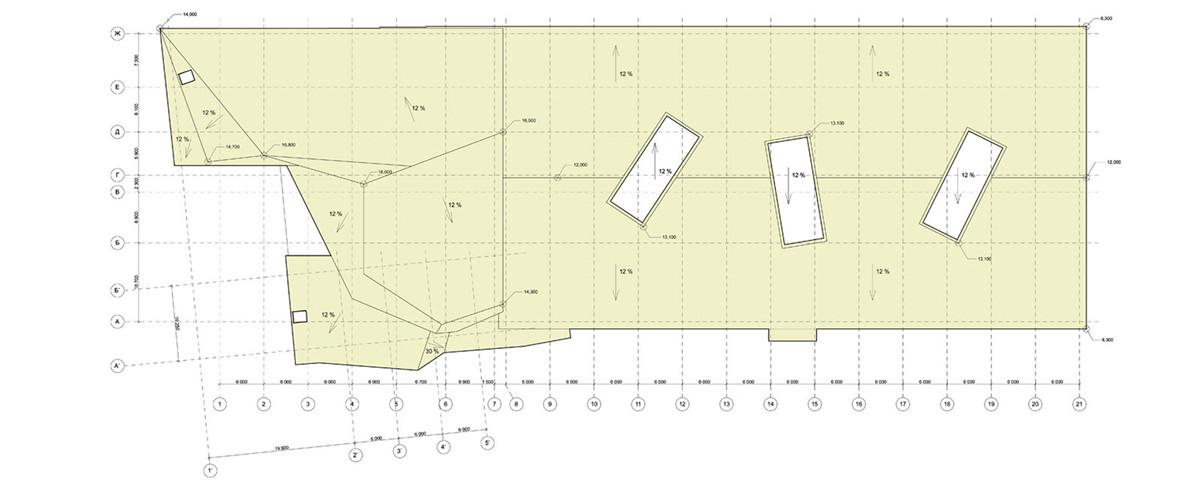

三层平面图

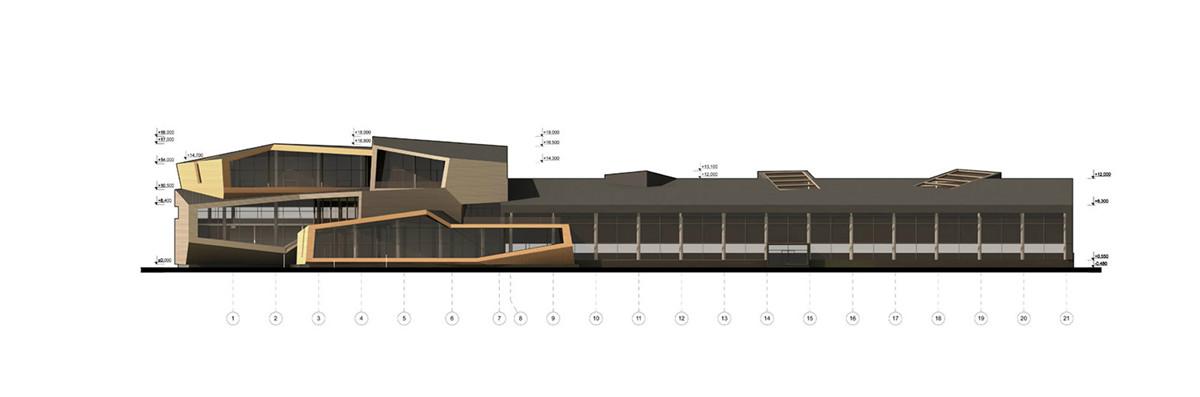

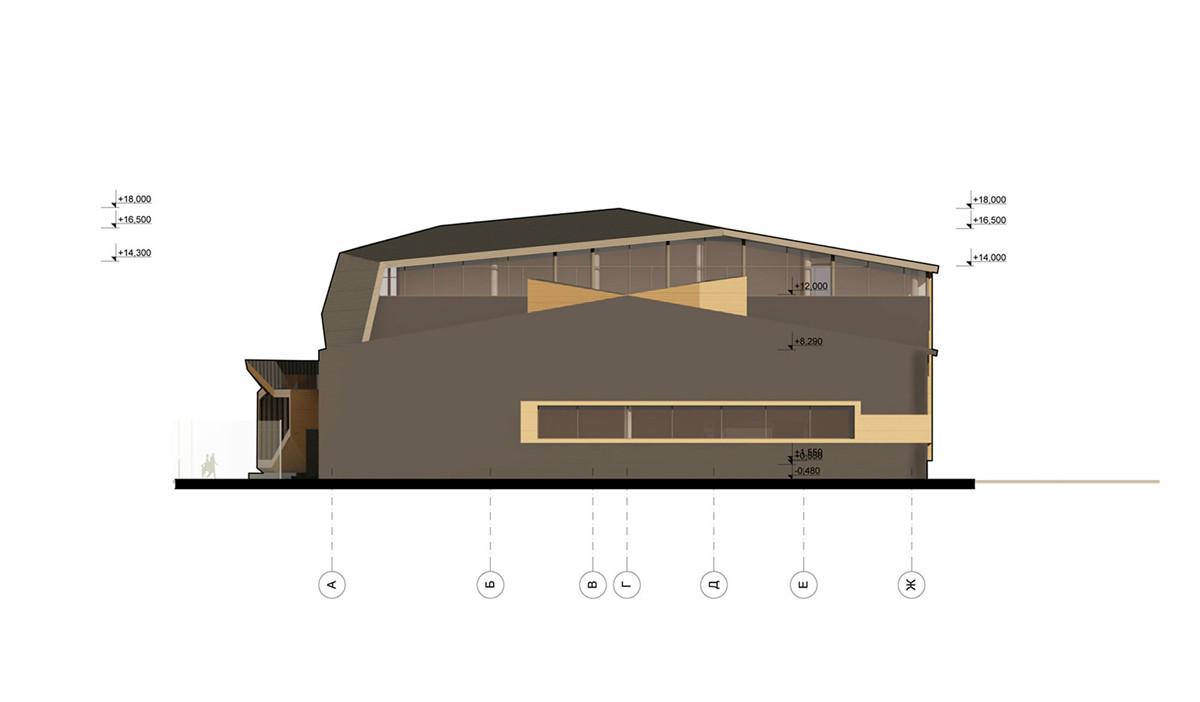

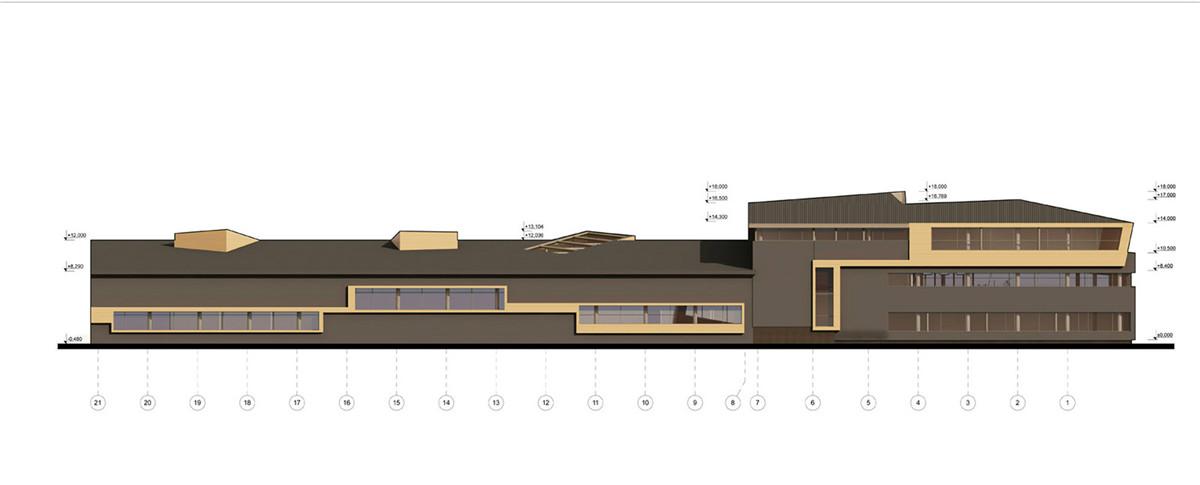

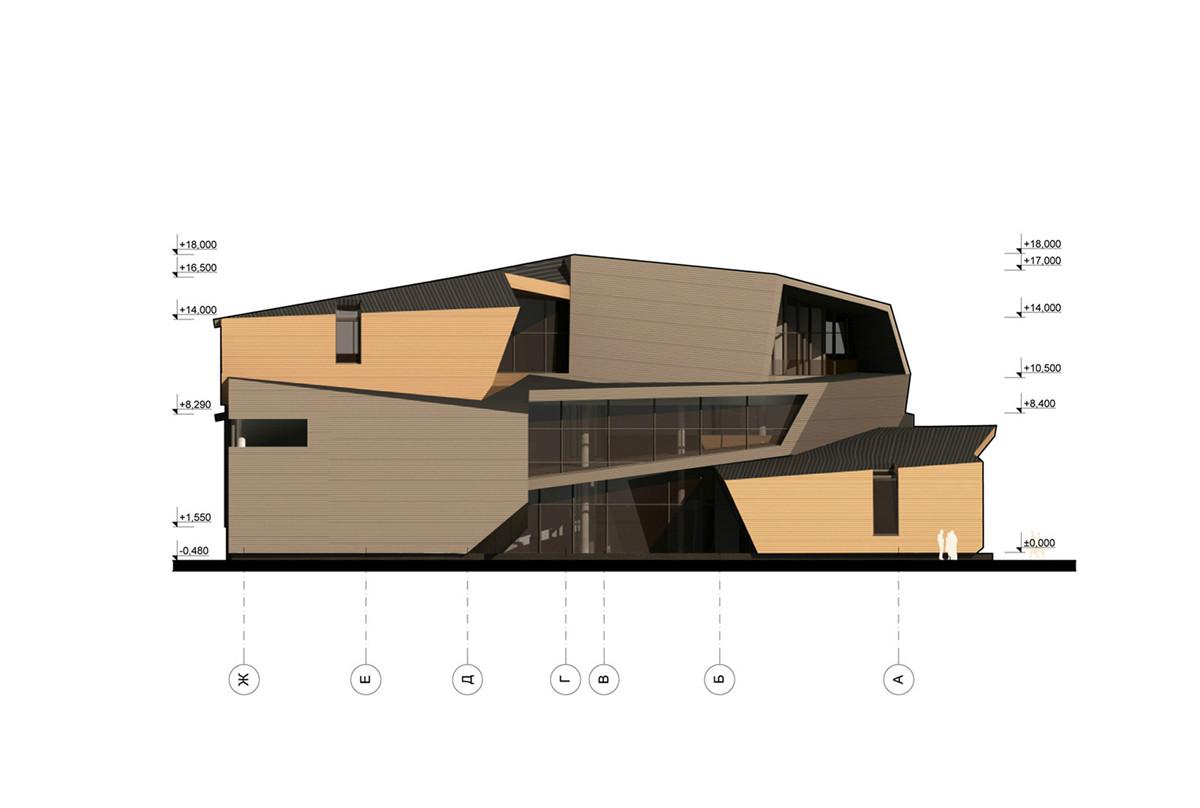

立面图

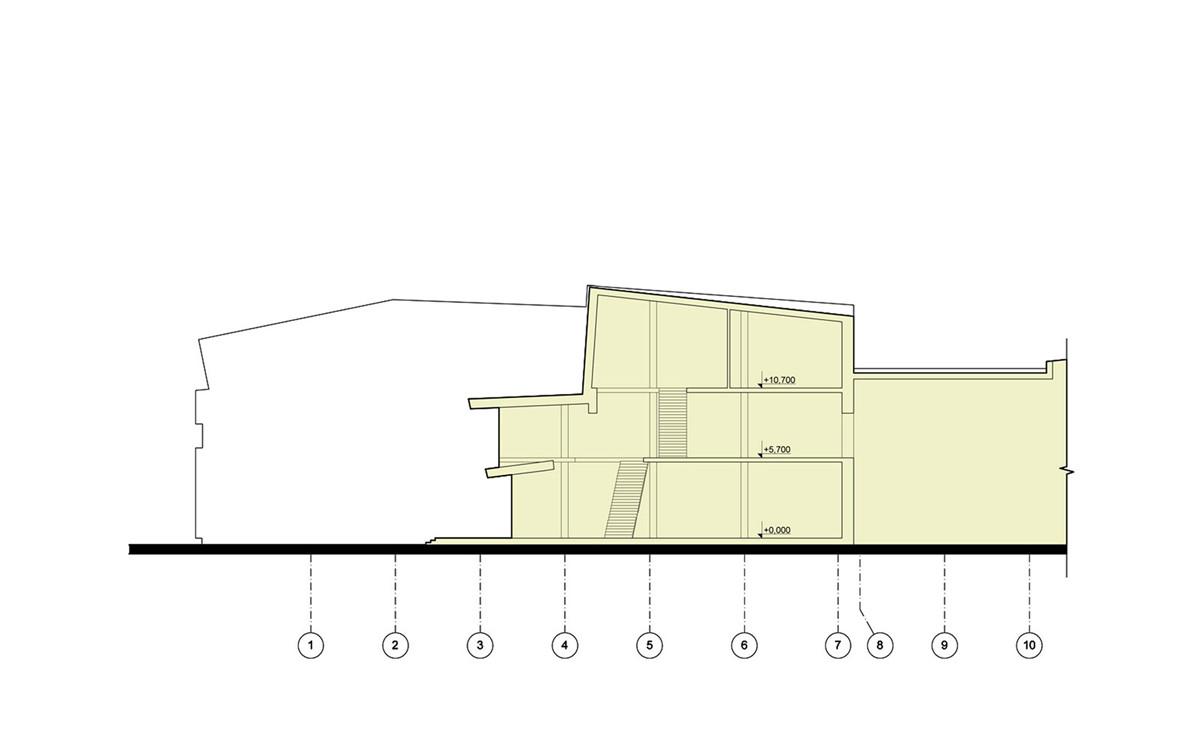

剖面图

项目信息

建筑师:Za Bor建筑事务所

地点:莫斯科,俄罗斯

总建筑师:Peter Zaytsev, Arseniy Borisenko

用地面积:1.5公顷

建筑面积:6080平方米

建筑体积:63557立方米

占地面积:4890.0平方米

年份:2014年

类型:体育中心
