说说分析图S02(四):手把手画分析图2

2015.12.10 | ,
角落工作室 角落工作室

作者:角落工作室
原文链接

前文回顾:说说分析图S02(三):手把手画分析图1

【导读】怎样做这样或者那样的分析图是一直困扰大家的疑问,今天,角落君就给大家一个分析图从0开始模仿的过程,内容包括:找参考分析图,剖析参考分析图,仿制前期准备,开始仿制过程,心得体会。

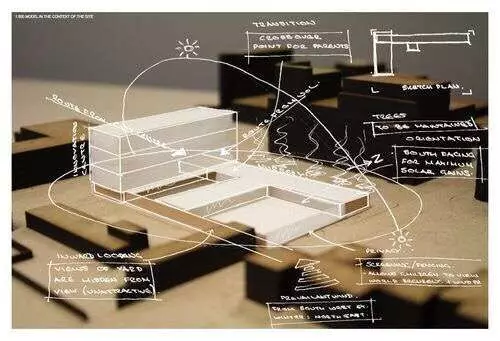

OK,今天我们的模仿范例是:

如果觉得简单的小伙伴其实可以忽略啦……

拆解部分:

很明显

底图部分:模型照片

文字箭头部分:手绘

如果这样这期还有什么讲解的意思呢?

为了给这个翻制增加一点乐趣,角落君决定模型照片用渲染(伪手工模型)的方式,手绘部分用AI来仿制(伪手绘)

前期准备:

SU+KeyShot+AI

模型:体块模型啦,随便拉拉就好啦注意材质分开

渲染软件:这次角落君决定尝试用傻瓜式的Keyshot来搞(玩的不好,就是姑且那么试着玩一下),如果用Smart+应该非常合适。

仿手绘:AI端来搞就好啦

仿制过程:

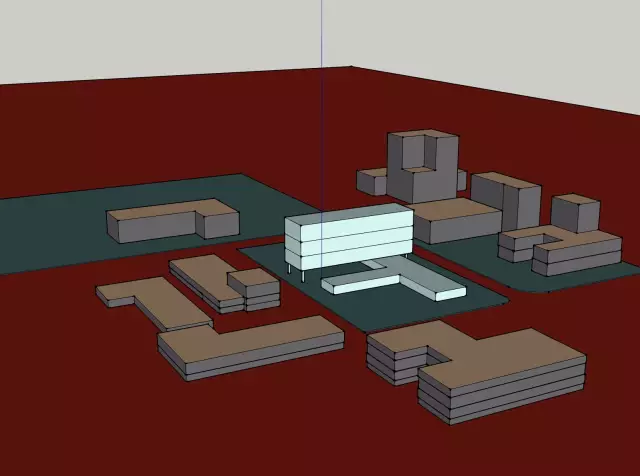

先在SU里拉体块,这里很快就应该能完成

随便搞搞,把材质分清楚就好(这个不是很重点啦)。另存一个低版本的SU(比如8)

打开KeyShot

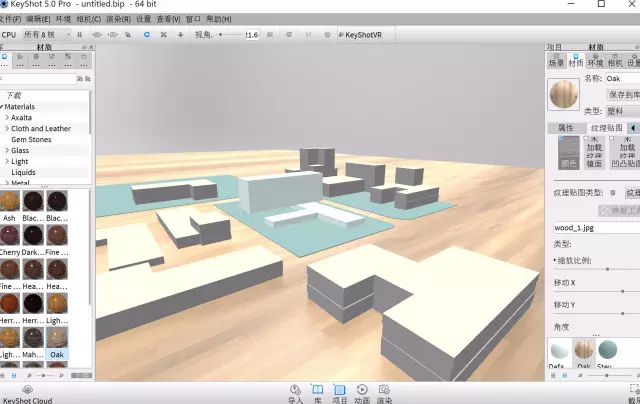

导入模型

把材质丢进去就可以了,效果不是特别理想,不过这个不是说说分析图系列的重点啦~

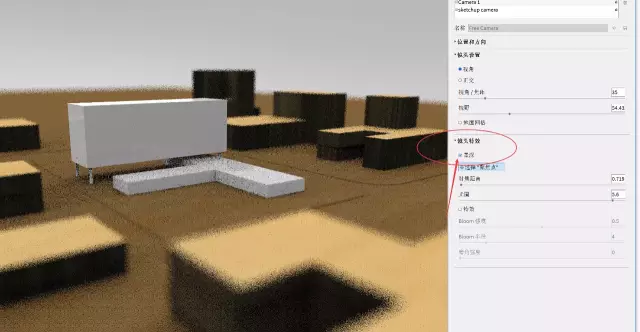

在高级相机里可以调节景深,省的PS了。

比较方便的一点是所见即所得。

渲染完成之后就是下面这样的图。

总算是把底图糊弄完了。

接下来我们来把图甩进AI端。

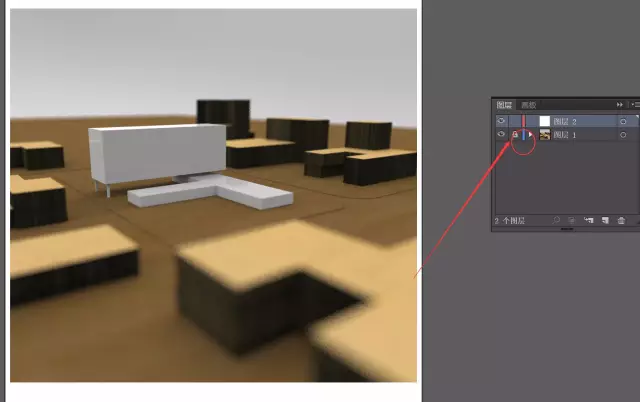

把图片图层锁住,新建一个图层

我们开始伪手绘。

方法就是用钢笔,随便画,不要怕画歪了。用铅笔工具更容易一些。

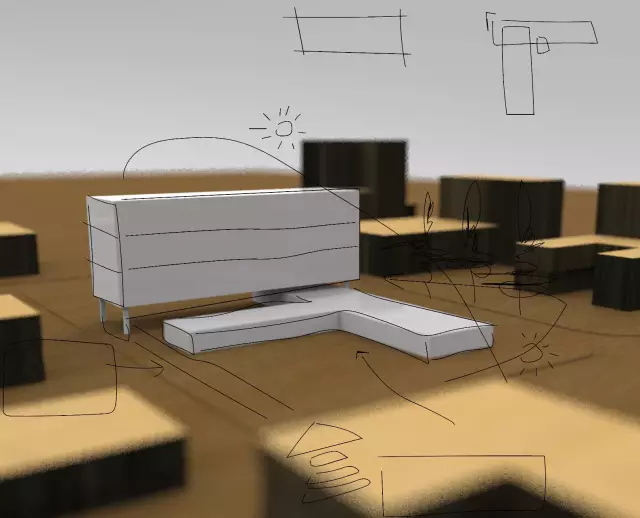

随便画的,如果认真画应该能更好点

重点来啦,在这里添加笔触,各种笔触和笔势都可以调整。

这样就更像真的手绘啦。

之后细节再雕琢雕琢就可以啦。比如加字神马的。

其实描线部分角落君做的相当狂野,如果数据详实,分析得体再配上自己的模型应该还是很有效果的

这么看来这张图是不是做起来非常简单

希望大家玩的愉快,如果这期觉得太简单,下期我们可以挑战稍微进阶一点儿的图哦~
